Průvodce zapojením a použitím stykačů a SSR relé

Stykače a SSR relé představují základní prvky řízení elektrických obvodů v automatizaci. Správné zapojení stykače na svorky A1 a A2 a pochopení principu SSR relé umožňuje bezpečný a spolehlivý provoz zařízení při ovládání výkonových spotřebičů na 230 V. Znalost jejich funkce a správné instalace výrazně zjednodušuje ovládání start-stop funkcí i dalších automatizačních procesů.

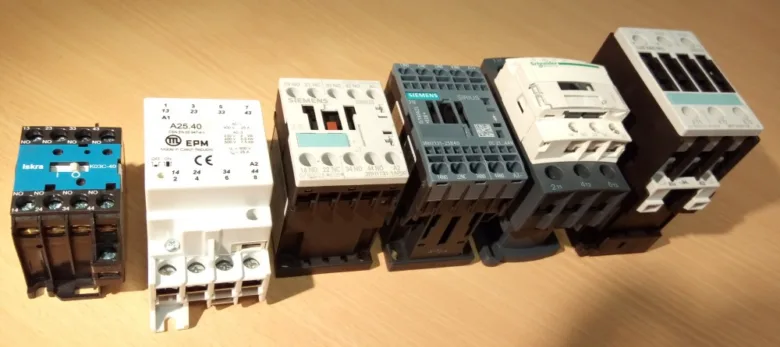

Co je stykač a jaké jsou jeho základní vlastnosti

Stykač je elektromechanické relé navržené pro spínání elektrických obvodů s ovládacím napětím v rozmezí 6 až 230 V AC nebo DC. Umožňuje spínat proudy až do 25 A pro zatížení kategorie AC-1, což pokrývá většinu běžných aplikací v automatizaci. Jeho konstrukce zahrnuje pomocné kontakty, které slouží k přidržení nebo blokování stykače, a svorky A1 a A2, které přijímají ovládací napětí a zajišťují správnou funkci zařízení.

Definice stykače:

Stykač je elektrické zařízení určené k dálkovému spínání a ovládání výkonových obvodů pomocí nízkonapěťového signálu přes svorky A1 a A2.

Typické ovládací napětí stykačů

Stykače pracují s ovládacím napětím v rozsahu 6 až 230 V, přičemž mohou být konstruovány pro střídavý i stejnosměrný proud. Nejčastěji se setkáte s ovládacím napětím 24 V DC, 230 V AC, případně 110 V AC, což odpovídá standardům v průmyslových i domácích instalacích. Správné zapojení stykače A1 a A2 je klíčové pro jeho spolehlivý provoz; svorka A1 se připojuje na fázi nebo kladný pól, svorka A2 na nulový potenciál nebo záporný pól zdroje. Tento návod na zapojení stykače do elektrického obvodu zajišťuje aktivaci cívky, která mechanicky sepne nebo rozepne hlavní kontakty.

Funkce pomocných kontaktů a přidržovací obvod

Pomocné kontakty stykače rozdělujeme na spínací (NO) a rozpínací (NC). Tyto kontakty umožňují vytvářet přidržovací obvody, které udržují stykač sepnutý i po uvolnění ovládacího tlačítka start. Přidržovací obvod funguje tak, že pomocný spínací kontakt je zapojen paralelně k tlačítku start, čímž zajistí trvalý proud cívky stykače. Současně tlačítko stop přeruší tuto cestu, což způsobí uvolnění stykače a otevření obvodu.

Praktický příklad zapojení stykače s tlačítky start a stop:

1. Připojit svorku A1 stykače k ovládacímu napětí.
2. Zapojit tlačítko start do série s cívkou stykače.
3. Zapojit pomocný spínací kontakt paralelně k tlačítku start (přidržovací obvod).
4. Zapojit tlačítko stop do série, které přeruší obvod cívky.
5. Připojit svorku A2 stykače k nulovému nebo zápornému vodiči.

Takové zapojení umožňuje bezpečné a jednoduché řízení stykače v automatizačních aplikacích.

Tip: Při dimenzování stykače je třeba zohlednit maximální spínaný proud a typ zátěže. Pro spínání menších proudů nebo tam, kde je vyžadován bezhlučný provoz, může být vhodnější SSR relé, které funguje na principu polovodičového spínání a lze jej často montovat na DIN lištu.

Rozdíl mezi stykačem a elektromechanickým relé spočívá hlavně v konstrukci a aplikačním použití; stykače jsou dimenzované pro vyšší proudy a náročnější pracovní podmínky.

Co je SSR relé a jak funguje

SSR relé představují polovodičová zařízení schopná spínat elektrický proud až 25 A bez použití pohyblivých částí. Díky absenci mechanických kontaktů pracují bezhlučně, což je výhodné například při řízení topných těles, kde je nežádoucí akustický šum. Rychlost spínání je řádově v milisekundách, což umožňuje přesné a rychlé ovládání v automatizačních obvodech s vysokou frekvencí sepnutí. SSR relé mají delší životnost než elektromechanické stykače, protože neexistuje mechanické opotřebení kontaktů ani jiskření. Použití SSR relé je vhodné tam, kde je kladen důraz na spolehlivost, tichý provoz a rychlou odezvu, například v průmyslových topných systémech nebo automatizaci.

Typy SSR relé podle výstupní topologie

SSR relé se dělí podle polovodičového výstupu na TRIAC, SCR a FET. TRIAC SSR relé jsou určena pro spínání střídavého proudu (AC) a často se používají u topných těles díky schopnosti plynulého řízení výkonu. SCR SSR relé jsou určena pro jednosměrný proud (DC) a využívají se v aplikacích s vyššími proudy a napětím, například ve fotovoltaických systémech. FET SSR relé vynikají nízkou spínací ztrátou a vysokou rychlostí reakce, proto se hodí pro nízkonapěťové DC řízení. Všechny typy SSR relé umožňují spínání až do 25 A bez mechanického opotřebení a jsou vhodné pro montáž na DIN lištu s nutností zajištění adekvátního chlazení, aby se zabránilo přehřátí.

Výhody SSR relé oproti mechanickým stykačům

SSR relé poskytují několik zásadních výhod oproti klasickým elektromechanickým stykačům. Především spínají bezhlučně, což eliminuje rušivé zvuky a vibrace při sepnutí, což je vhodné například v obytných nebo laboratorních prostorách. Rychlost sepnutí je výrazně vyšší, protože elektronické spínání probíhá bez prodlevy a bez mechanického pohybu. Životnost SSR relé přesahuje stovky tisíc spínacích cyklů, protože neexistuje opotřebení kontaktních ploch. SSR relé jsou méně citlivá na vibrace a otřesy, což zvyšuje spolehlivost v náročných průmyslových podmínkách. Při zapojení stykače je nutné správně připojit svorky A1 a A2, zatímco SSR relé vyžadují správný směr proudu přes polovodičové výstupy a dodržení polarity u DC verzí.

• Tiché spínání bez mechanického hluku a jiskření
• Rychlé elektronické sepnutí s odezvou v milisekundách
• Životnost přes 100 000 spínacích cyklů bez mechanického opotřebení
• Odolnost vůči vibracím a mechanickému zatížení

Tip: Pro správné zapojení SSR relé 230V je třeba dodržet dimenzování podle proudu topného tělesa a instalovat SSR relé na DIN lištu s dostatečným chlazením, ideálně s vertikální orientací chladiče pro optimální odvod tepla.

Jak správně zapojit stykač v elektrickém obvodu

Správné zapojení stykače je základem funkční automatizace a bezpečného provozu elektrických obvodů. V následujících částech je detailně popsáno, jak připojit svorky A1 a A2, realizovat přidržovací obvod a ovládání pomocí tlačítek start a stop.

Zapojení svorek A1 a A2

Svorky A1 a A2 slouží k připojení ovládacího napájení stykače. Svorka A1 je obvykle připojena na fázi nebo kladný pól napájení, zatímco A2 je spojena s nulovým vodičem nebo záporným pólem. Tento obvod slouží k přivedení řídícího napětí, které aktivuje elektromagnet stykače.

1. Ověření napětí – zkontrolujte, zda odpovídá hodnotě uvedené na štítku stykače (například 230 V AC).
2. Připojení vodiče na A1 – zapojte fázi nebo kladný pól na svorku A1.
3. Připojení vodiče na A2 – zapojte nulový vodič nebo záporný pól na svorku A2.
4. Kontrola polarity a pevnosti spoje – zajistěte správné utažení šroubů a zamezte zkratům.

Chybné připojení svorek A1 a A2 může způsobit nefunkčnost stykače nebo jeho poškození. Přesné dodržení polarity a napájecích parametrů je proto nezbytné pro bezpečný provoz.

Přidržovací obvod a tlačítka start/stop

Přidržovací obvod udržuje stykač v sepnutém stavu i po uvolnění startovacího tlačítka. Jeho správné zapojení zahrnuje použití tlačítek start a stop, která spínají a rozpínají ovládací obvod stykače.

1. Připojení tlačítka start – zapojte tlačítko mezi fázi a svorku A1 tak, aby při stisknutí došlo ke spuštění stykače.
2. Zapojení tlačítka stop – umístěte tlačítko do řady s nulovým vodičem nebo mezi svorku A1 a zem, čímž se obvod při stisknutí přeruší a stykač rozepne.
3. Realizace přidržovací smyčky – propojte výstup stykače zpět na svorku A1 přes tlačítko start, aby se po sepnutí stykače obvod udržel i bez stisknutého tlačítka.
4. Přidání pojistky – vložte pojistku do řídicího obvodu pro ochranu před přetížením a zkratem.

Nejčastější chyby při zapojení stykače s tlačítky start a stop zahrnují nesprávné zapojení přidržovacího obvodu, což vede k neudržení sepnutí, a chybějící pojistku, která zvyšuje riziko poškození. Doporučuje se také dimenzovat stykač podle maximálního proudu obvodu, aby nedošlo k přetížení.

Tip: Pro průmyslové aplikace a řízení větších výkonů volte stykače s dostatečnou proudovou rezervou a vždy zkontrolujte, zda ovládací napětí odpovídá specifikaci výrobce.

Jak zapojit SSR relé krok za krokem

Zapojení SSR relé vyžaduje přesný postup, protože správné připojení a vhodná ochrana jsou klíčové pro spolehlivý a bezpečný provoz. Následující kroky ukazují, jak zapojit SSR relé krok za krokem v obvodu s napájením 230 V.

Připojení řídicího vstupu a výstupu

SSR relé má řídicí vstup připojený na svorky 1 a 2, které ovládají sepnutí výstupního obvodu. Výstup relé tvoří svorky 3 a 4, kam se připojuje napájení řízeného spotřebiče. Správné zapojení začíná identifikací těchto svorek podle výrobce. Řídicí vstup se připojuje k napětí řídicího signálu, často 3-32 V DC, přičemž je nutné dodržet polaritu, protože některá SSR relé jsou polarizovaná. Výstupní svorky 3 a 4 jsou určeny pro střídavý proud 230 V AC, proto je třeba dbát na správné zapojení do fáze a neutrálu. Pro správné fungování SSR relé a jeho ovládání v automatizačních obvodech platí, že vstupní strana musí být oddělena od výkonové části.

1. Identifikujte svorky 1 a 2 pro řídicí vstup a připojte je ke zdroji řídicího napětí.
2. Připojte svorky 3 a 4 ke spotřebiči a zdroji 230 V AC.
3. Zkontrolujte polaritu řídicího vstupu podle datového listu.
4. Ujistěte se, že výstupní svorky jsou správně zapojeny do fáze a neutrálu.

Chlazení a ochrana SSR relé

Správné chlazení SSR relé je nezbytné kvůli jeho polovodičové konstrukci, která při sepnutí generuje teplo. Pro instalace na DIN lištu se doporučuje použití chladicího profilu nebo pasivního chladiče s plochou minimálně 100 cm². Nedostatečné chlazení vede k přehřátí, což zkracuje životnost relé a může způsobit jeho selhání. Dále je nutné integrovat ochranné prvky proti přepětí a proudovým rázům. Pojistka na vstupní straně chrání řídicí obvod před přetížením. Na výstupní straně se používají snubber obvody a TVS diody pro potlačení napěťových špiček, které mohou poškodit polovodičové součástky.

1. Namontujte SSR relé na vhodný chladič s doporučenou plochou.
2. Připojte pojistku na řídicí vstup podle maximálního proudového zatížení.
3. Zapojte snubber obvod paralelně k výstupním svorkám pro ochranu před přepětím.
4. Použijte TVS diodu jako další ochranu proti napěťovým rázům.

Praktické tipy pro zapojení SSR relé 230V zahrnují vždy kontrolu tepelné ztráty a pravidelné měření teploty chladiče během provozu. SSR relé na rozdíl od elektromechanického relé neobsahuje pohyblivé kontakty, což eliminuje opotřebení a jiskření, ale vyžaduje pozornost při chlazení a ochraně.

Parametry a bezpečnostní opatření při použití stykačů a SSR relé

Parametry a bezpečnostní opatření při použití stykačů a SSR relé jsou klíčové pro spolehlivý a bezpečný provoz automatizačních systémů. Správné dimenzování a ochrana těchto prvků zamezí poruchám a předčasnému opotřebení.

Maximální proudy a dimenzování

Stykač má maximální proudovou zatížitelnost 25 A v režimu AC-1, což je standardní provozní podmínka pro spínání odporových zátěží. Při dimenzování je nutné volit stykač s dostatečnou rezervou nad maximální proud obvodu, aby se předešlo přehřívání a poškození kontaktů. SSR relé, typicky určené pro spínání střídavého napětí 230 V, vyžaduje přesný výběr podle jmenovitého proudu zátěže. Pro SSR relé je důležité respektovat doporučené hodnoty výrobce a zajistit jeho instalaci na DIN lištu s odpovídajícím chlazením. Použití SSR relé s nevhodným proudovým ratingem vede ke zvýšenému riziku selhání a zkratu.

Ochranné prvky a bezpečnost

Pro výstupy SSR relé je nezbytná ochrana pojistkou o hodnotě 2 až 3× vyšší než jmenovitý proud relé. Tato pojistka chrání zařízení před přetížením a zkratem. Snubber obvod slouží k potlačení přechodových napěťových jevů, které vznikají při spínání indukčních zátěží, a tím prodlužuje životnost SSR relé a stykačů. TVS dioda představuje další prvek ochrany, který zabraňuje přepětí a elektrostatickým výbojům poškozujícím polovodičové části SSR relé. Na ovládacích panelech musí být jasně označeny stykače i SSR relé včetně jejich parametrů a doporučených hodnot pojistek. Důrazně se nedoporučuje používat neověřené čínské padělky, které nesplňují bezpečnostní normy a mohou vést k požáru nebo selhání automatizace.

• Pojistka 2-3× jmenovitý proud SSR relé
• Snubber obvod pro potlačení přechodových jevů
• TVS dioda pro ochranu proti přepětí
• Značení ovládacích panelů podle ČSN a výrobních standardů
• Montáž SSR relé na DIN lištu s vhodným chlazením

Tip: Jak správně dimenzovat stykač a SSR relé pro daný proud vyžaduje vždy zohlednit provozní podmínky a typ zátěže, aby bylo dosaženo dlouhodobé spolehlivosti.

Praktické příklady zapojení stykačů a SSR relé v průmyslu i domácnosti

Praktické příklady zapojení stykačů a SSR relé v průmyslu i domácnosti ukazují, jak efektivně využít tyto komponenty pro řízení motorů, topení a osvětlení. Níže jsou uvedeny základní schémata a postupy, které respektují bezpečnostní zásady a zároveň zaručují správnou funkci zařízení.

Zapojení stykače pro motor s tlačítky start/stop

Stykač se běžně používá k ovládání elektromotorů pomocí tlačítek start a stop. Zapojení zahrnuje přidržovací obvod, který zajistí, že motor zůstane v chodu po uvolnění start tlačítka, dokud není stisknuto stop tlačítko. Svorky A1 a A2 stykače slouží k napájení cívky stykače, přičemž A1 je obvykle připojena na spínaný vodič a A2 na nulový vodič.

Tabulka typického zapojení stykače start stop:

Komponenta	Funkce	Připojení
Start tlačítko	Spuštění stykače	Mezi fázi a cívku stykače (A1)
Stop tlačítko	Přerušení cívky stykače	Řazeno sériově se start tlačítkem
Stykač (A1, A2)	Aktivace motoru	A1 na spínaný vodič, A2 na nulový vodič

Tip: Při zapojení je nutné zajistit, aby tlačítka byla správně dimenzována a aby elektroinstalaci provedla osoba s příslušnou odborností.

Zapojení SSR relé pro topení s chlazením

SSR relé (Solid State Relay) se používá k řízení topných těles, a to díky rychlému spínání a bezmechanickému provedení, které zvyšuje spolehlivost. SSR relé 230V se často montuje na DIN lištu a vyžaduje správné dimenzování podle výkonu topného tělesa. Chlazení SSR relé je nezbytné kvůli tepelné zátěži, proto se používají chladiče nebo ventilátory.

Tabulka základních parametrů SSR relé pro topení:

Parametr	Hodnota	Poznámka
Napětí spínání	230 V AC	Vhodné pro domácí a průmyslové topení
Maximální proud	25 A	Dimenzovat podle výkonu topného tělesa
Montáž	DIN lišta	Umožňuje snadnou instalaci a chlazení

Odborná rada: SSR relé neobsahuje mechanické kontakty, proto je nutné věnovat pozornost správné polaritě a instalaci ochranných prvků proti přepětí, aby nedošlo k poškození zařízení.

V dalších aplikacích, jako jsou fotovoltaické systémy, SSR relé umožňuje spolehlivé a bezhlučné spínání, které je klíčové pro efektivní řízení výkonu. Praktické tipy pro zapojení SSR relé 230V lze aplikovat i v těchto oblastech.

Diagnostika a odstraňování závad stykačů a SSR relé

Diagnostika a odstraňování závad stykačů a SSR relé vyžaduje systematický přístup zahrnující vizuální kontrolu i měření elektrických parametrů. Přesné rozpoznání příčin poruch pomáhá předejít dalším škodám a zajistit bezpečný provoz automatizačních systémů.

Příznaky a příčiny shoření SSR relé

Shoření SSR relé patří mezi časté závady, ke kterým dochází zejména při přetížení nebo nesprávném zapojení. Typické příznaky zahrnují špatnou reakci na spínací signál, falešné napětí na výstupu nebo úplnou ztrátu funkce. SSR relé 230V může být poškozeno přehřátím, pokud není správně dimenzováno vůči proudové zátěži nebo pokud chybí vhodné chlazení. Další častou příčinou je nesprávné zapojení kontaktních svorek, zejména pokud není dodržen princip zapojení stykače A1 A2 a SSR relé na DIN lištu není pevně upevněno. Diagnostika shořeného SSR relé zahrnuje měření odporu a zkoušku spínání pomocí kontrolních přístrojů. Při zapojení SSR relé krok za krokem je důležité sledovat správnou polaritu a předejít chybám při zapojení stykače, které by mohly vést k trvalému poškození.

Kontrola a údržba stykačů

Stykače trpí mechanickým opotřebením způsobeným opakovaným spínáním a proudovými špičkami. Pravidelná údržba zahrnuje vizuální kontrolu kontaktů, měření mechanických vůlí a promazání pohyblivých částí. Dále je nutné kontrolovat připojení vodičů zejména na svorkách A1 a A2, která jsou klíčová pro správné zapojení stykače start stop obvodů. Nesprávné zapojení může způsobit chyby, které vedou k nefunkčnosti nebo přehřátí. Preventivní opatření zahrnují pravidelné čištění kontaktů a kontrolu izolačního stavu. Při montáži elektromechanického relé je vhodné používat nástroje s přesnou kalibrací a dodržovat doporučené dimenzování stykače a SSR relé pro daný proud. Výsledkem správné údržby je prodloužení životnosti a spolehlivý provoz v průmyslových i domácích automatizačních aplikacích.

• Pravidelně kontrolujte pevnost a čistotu kontaktů
• Měřte elektrické parametry při neobvyklém chování zařízení
• Dodržujte doporučené postupy zapojení a dimenzování
• Používejte SSR relé na DIN lištu pro snadnou instalaci a výměnu

Tip: Diagnostika pomáhá odhalit závady včas a předejít nákladným opravám nebo výpadkům automatizace.

Dopady elektromagnetických interferencí (EMI) a jejich řešení

Elektromagnetické interference (EMI) představují častý problém při použití stykačů a SSR relé v automatizačních systémech. Tyto rušivé jevy mohou negativně ovlivnit spolehlivost spínacích zařízení a způsobovat nechtěná sepnutí nebo poruchy. Následující části objasňují zdroje EMI a navrhují praktická řešení pro minimalizaci jejich dopadů.

Zdroje a projevy EMI

Elektromagnetické interference vznikají zejména v důsledku spínání indukčních zátěží, jako jsou elektromotory nebo transformátory, což je běžné u zapojení stykače start stop. Elektromechanické relé a SSR relé 230V jsou citlivé na tyto rušivé impulzy, které mohou způsobit falešné sepnutí SSR relé nebo nestabilní chování stykače. EMI se šíří vedením i vyzařováním a negativně ovlivňuje spolehlivost zařízení zejména při nesprávném zapojení stykače A1 A2 a nevhodném umístění SSR relé na DIN lištu. V praxi se projevy EMI často projevují jako nechtěné sepnutí, kolísání výkonu nebo přerušení spínání.

Metody potlačení EMI

Pro snížení negativních dopadů elektromagnetických interferencí se používají různé techniky a komponenty. Snubber obvod se připojuje paralelně ke kontaktům stykače a účinně potlačuje indukční rušení, čímž zabraňuje vzniku rušivých impulsů. Dále je doporučeno použití stíněných kabelů pro vedení signálů a napájení SSR relé, což minimalizuje vyzařování EMI do okolí. Správné uzemnění a oddělení signálních a výkonových kabelů dále zvyšuje odolnost systému. Výhody těchto opatření ocení především při dimenzování stykače a SSR relé pro daný proud, kdy stabilní a bezpečné zapojení výrazně prodlužuje životnost a zajišťuje bezpečný provoz zařízení.

• Používat snubber obvody na indukční zátěže
• Volit kvalitní stíněné kabely pro připojení SSR relé
• Zajistit správné uzemnění všech zařízení
• Oddělit signálové a výkonové kabely pro snížení rušení

Tip: Pro zvýšení spolehlivosti automatizačních obvodů je vhodné kombinovat správné dimenzování a instalaci stykačů a SSR relé s pečlivou ochranou proti EMI.

Porovnání životnosti a nákladů stykačů a SSR relé

Porovnání životnosti a nákladů stykačů a SSR relé je klíčové pro správný výběr komponent v automatizaci. Obě technologie nabízejí rozdílné provozní vlastnosti i ekonomiku provozu, které ovlivňují jejich vhodnost pro konkrétní aplikace.

Životnost a spínací frekvence

Stykače jsou elektromechanická relé, jejichž životnost je omezena mechanickým opotřebením kontaktů a pohyblivých částí. Typická mechanická životnost se pohybuje kolem 1 až 10 milionů sepnutí, přičemž elektrická životnost může být nižší v závislosti na zatížení. Naopak SSR relé pracují bez mechanických pohyblivých částí, což umožňuje extrémně vysokou spínací frekvenci až několik tisíc sepnutí za minutu a životnost v řádu stovek milionů sepnutí. Díky tomu je SSR relé vhodné pro aplikace vyžadující rychlé a časté spínání bez opotřebení. Při zapojení stykače start stop je třeba počítat s omezením životnosti mechanických prvků, zatímco SSR relé na DIN lištu nabízí spolehlivost a dlouhodobou odolnost bez nutnosti časté údržby.

Náklady na pořízení a údržbu

Stykače mají výrazně nižší pořizovací cenu než SSR relé, což je výhodné u aplikací s nižšími nároky na spínací frekvenci a životnost. Elektromechanické relé však vyžadují pravidelnou údržbu kontaktů a mohou potřebovat častější výměnu kvůli opotřebení. SSR relé mají vyšší pořizovací náklady a často vyžadují chlazení, což zvyšuje náklady na instalaci a provoz. Při dimenzování stykače a SSR relé pro daný proud je nutné zohlednit nejen zatížení, ale také požadavky na chlazení SSR relé 230V, které musí být často doplněno pasivními nebo aktivními chladiči. Tabulka níže shrnuje základní rozdíly v nákladech a údržbě.

Parametr	Stykač	SSR relé
Pořizovací náklady	Nízké	Vyšší
Provozní náklady	Údržba kontaktů, výměna	Chlazení, minimální údržba
Životnost (sepnutí)	1-10 milionů	Desítky až stovky milionů
Spínací frekvence	Nízká (desítky sepnutí/min)	Vysoká (tisíce sepnutí/min)

Tip: Pro aplikace s častým spínáním a požadavkem na dlouhou životnost se doporučuje použití SSR relé. Stykače jsou vhodné tam, kde je důležitá nižší pořizovací cena a spínací frekvence je omezená.

Celkově tedy volba mezi stykačem a SSR relé závisí na konkrétních provozních požadavcích, jako je spínací frekvence, životnost a rozpočet na pořizovací i provozní náklady. Pro řízení v automatizaci s tlačítky start a stop je vhodné vždy zvažovat tyto faktory a správně dimenzovat zařízení podle aktuálního zatížení.

Časté dotazy

Jak správně zapojit svorky A1 a A2 u stykače?

Svorky A1 a A2 slouží k připojení ovládacího napětí stykače, obvykle A1 na fázi nebo kladný pól a A2 na nulový nebo záporný pól, polarita je důležitá zejména u DC stykačů.

Co je to SSR relé a jak funguje?

SSR relé je polovodičové relé bez pohyblivých částí, které spíná elektrický proud až 25 A rychle a tichounce, často používané pro topení a automatizaci.

Jak zapojit SSR relé do obvodu s 230 V napájením?

Řídicí vstup SSR relé připojte na svorky 1 a 2, fázi na svorku 3 a nulu na svorku 4, zajistěte chlazení a pojistku s hodnotou 2-3× jmenovitého proudu relé.

Jaké jsou výhody SSR relé oproti klasickému stykači?

SSR relé mají delší životnost, umožňují rychlé spínání bez mechanického opotřebení a pracují bez hluku, což je výhodné pro časté sepnutí.

Jaké jsou základní bezpečnostní opatření při použití stykačů a SSR relé?

Použijte pojistky 2-3× jmenovitý proud, snubber obvody 0,1 µF + 100 Ω, TVS diody 600 W a označte ovládací panely varovnými štítky.

Jak funguje přidržovací obvod u stykače?

Přidržovací obvod udržuje sepnutí stykače po stisku start tlačítka pomocí pomocných kontaktů, dokud není stisknuto stop tlačítko, které obvod rozepne.

Jak diagnostikovat shořelé SSR relé?

Příznaky zahrnují náhlý výpadek spínání, viditelné známky přepálení a přehřátí, často způsobené kvalitou komponent nebo nesprávným chlazením.

Jaké jsou typické proudové hodnoty stykačů pro motory a topná tělesa?

Pro AC-1 (topná tělesa) je maximální proud stykače 25 A, pro AC-3 (motory) kolem 6-8 A, u DC jsou potřeba speciální stykače kvůli zhášení oblouku.

Jaké jsou metody potlačení elektromagnetických interferencí při použití SSR relé?

Použijte stíněné kabely, snubber obvody (0,1 µF kondenzátor + 100 Ω rezistor), správné uzemnění a oddělení řídicích a výkonových kabelů.

Jaký je správný postup zapojení stykače s tlačítky start a stop?

Start tlačítko spíná ovládací obvod stykače, přidržovací kontakt udržuje sepnutí, a stop tlačítko přeruší proud, čímž stykač rozepne.

Jaký je hlavní rozdíl v životnosti mezi stykačem a SSR relé?

SSR relé obvykle vydrží až 10 milionů spínacích cyklů, zatímco mechanický stykač má životnost kolem 100 000 cyklů.

Jaké jsou doporučené kroky pro správné upevnění SSR relé na DIN lištu?

SSR relé se nasune na DIN lištu pomocí západkového mechanismu a pevně se zajistí, aby nedošlo k uvolnění při vibracích.

Kdy je vhodnější použít stykač místo SSR relé v automatizaci?

Stykače jsou vhodnější pro spínání vysokých proudů nad 40 A a pro obvody s častým spínáním a vypínáním do zkratu.

Jaké jsou základní chyby při zapojení stykače a jak jim předcházet?

Častou chybou je nesprávné připojení cívky A1 a A2, proto je třeba vždy ověřit polaritu a správné napájení podle schématu.

Jaký je princip činnosti SSR relé ve fotovoltaických systémech?

SSR relé ve fotovoltaice spíná DC proud bez mechanických kontaktů, čímž minimalizuje jiskry a zvyšuje spolehlivost systému.

Jak správně zapojit přidržovací obvod u stykače krok za krokem?

Nejprve připojte tlačítko start do série s cívkou stykače a následně přidržovací kontakt paralelně k tlačítku pro udržení obvodu sepnutého.

Jaké jsou praktické tipy pro zapojení SSR relé na 230 V?

Zajistěte správné chlazení SSR relé a vždy použijte pojistku odpovídající maximálnímu proudu obvodu, obvykle 10 A pro domácí spotřebiče.

Jaký je správný postup diagnostiky shořelého SSR relé?

Nejprve změřte odpor na výstupních svorkách, pokud je téměř nulový nebo nekonečný, SSR relé je pravděpodobně vadné a je třeba jej vyměnit.
