Význam a správné provedení uzemnění v elektroinstalaci

Uzemnění elektroinstalace představuje základní prvek bezpečnosti každé domácnosti i průmyslové stavby. Správné uzemnění rozvaděče a celého domu zajišťuje ochranu před elektrickým proudem a minimalizuje riziko požáru či úrazu. Ochranné pospojení přitom musí odpovídat platným normám a technickým požadavkům.

To hlavní z článku

  • Uzemnění odvádí nežádoucí elektrické proudy a snižuje riziko úrazu elektrickým proudem.
  • Existují tři hlavní typy uzemňovacích soustav: TN, TT a IT, s různými principy propojení se zemí.
  • Minimální průřez zemnících vodičů je 6 mm² pro měď a 50 mm² pro ocel, dle platných norem.
  • Maximální odpor uzemnění by měl být menší než 10 Ω, u kritických zařízení dokonce pod 1 Ω.
  • Revize a měření uzemnění by měly probíhat pravidelně, minimálně jednou za 5 let podle typu objektu.

Co je uzemnění v elektroinstalaci a proč je důležité

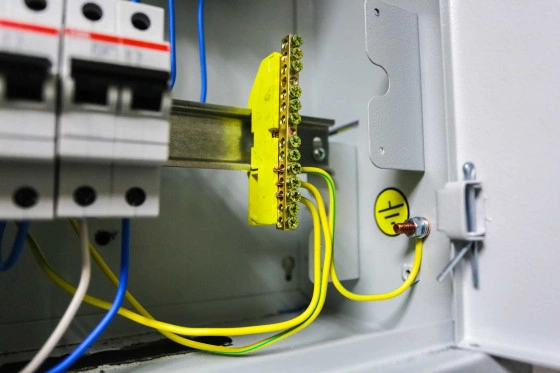

Žlutý uzemňovací svorka v rozvaděči s zelenožlutými vodiči.

Uzemnění v elektroinstalaci představuje bezpečnostní prvek, který odvádí nežádoucí elektrické proudy vzniklé při poruše přímo do země, čímž snižuje riziko úrazu elektrickým proudem. Zároveň stabilizuje napěťovou úroveň v elektrickém systému a chrání zařízení před elektromagnetickým rušením a přepětím. Správně provedené uzemnění je nezbytné pro bezpečný provoz elektroinstalace v rodinných domech i průmyslových objektech.

Klíčové funkce uzemnění elektroinstalace:

  • odvádí poruchové proudy do země, čímž zabraňuje nebezpečnému zvýšení dotykového napětí
  • snižuje riziko úrazu elektrickým proudem při poruše izolace nebo zkratu
  • stabilizuje napětí v systému a zajišťuje správnou funkci ochranných prvků, jako jsou proudové chrániče a jističe
  • minimalizuje elektromagnetické rušení a chrání citlivá elektronická zařízení
  • propojuje ochranné pospojení a zemnící vodiče pro rovnoměrné rozložení potenciálu v objektu

Uzemnění rozvaděče a celého domu patří k povinným prvkům elektroinstalace podle ČSN 33 2000-5-54. Symbol pro uzemnění v elektrotechnice tvoří tři vodorovné čáry, které se směrem dolů postupně zkracují, a označuje místo spojení s ochrannou zemí.

Jaký je význam uzemnění v elektroinstalaci

Uzemnění zajišťuje bezpečný odvod únikových a poruchových proudů do země, což výrazně snižuje riziko úrazu elektrickým proudem. Bez správného uzemnění nelze zajistit spolehlivou funkci proudových chráničů a jističů, které při poruše odpojují postižený obvod. Dále stabilizuje potenciál elektrické soustavy a zabraňuje vzniku zemních smyček, které mohou způsobovat rušení a poruchy zařízení. Podle platných norem by měl mít zemnič maximální odpor pod 10 Ω, přičemž u citlivých nebo průmyslových aplikací je požadováno pod 1 Ω. Pokud odpor přesahuje tyto hodnoty, je nutné doplnit zemnící elektrody nebo upravit uzemňovací systém.

Tip: Pro rodinné domy se nejčastěji používá TT systém uzemnění, kdy každý odběratel má vlastní zemnící elektrodu oddělenou od uzemnění transformátoru. V bytových domech a průmyslu je běžný TN systém, kde je nulový vodič spojen se zemí v jednom bodě, obvykle v hlavním rozvaděči.

Správné uzemnění je základní podmínkou elektrické bezpečnosti a spolehlivosti elektroinstalace.

Typy uzemňovacích soustav a jejich charakteristiky

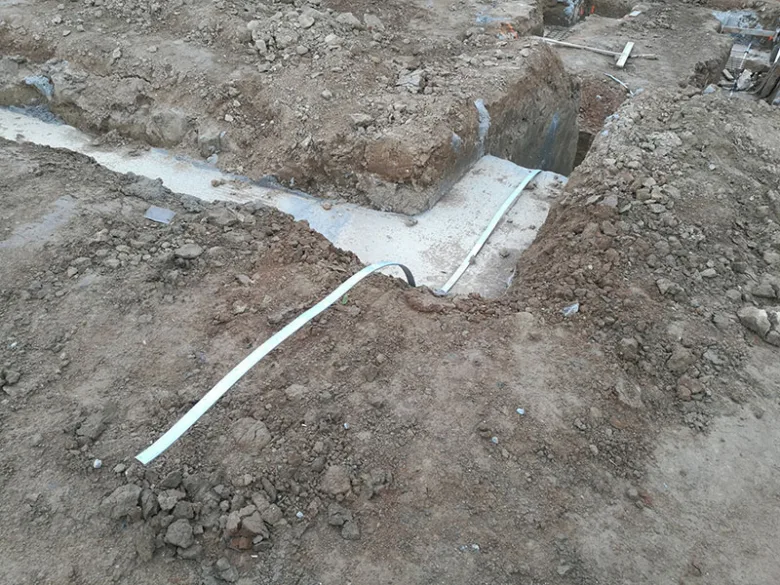

Bílý vodič uzemnění položený v příkopu pro elektroinstalaci.

Typy uzemňovacích soustav podle evropských norem

Evropské normy rozlišují čtyři základní typy uzemňovacích soustav označované písmeny A až D, které definují způsob propojení uzemňovacích bodů a jejich vliv na elektrickou bezpečnost. Typ A (hvězdicová soustava) spojuje všechny zemnící body do jednoho centrálního uzemňovacího bodu, čímž se minimalizují zemní smyčky a stabilizuje potenciál. Typ B (kruhová soustava) vytváří uzemnění v kruhovém obvodu kolem zařízení, což zajišťuje rovnoměrné rozložení zemního potenciálu, vhodné pro menší průmyslové objekty. Typ C (místní síť) propojuje jednotlivé části elektrické instalace přímými vodiči, čímž se zlepšuje rozptyl zemního proudu v komplexních instalacích. Typ D (síťová soustava) je charakterizován rozsáhlou sítí zemničů rozprostřených v celém průmyslovém areálu, což umožňuje efektivní rozptyl poruchových proudů a zvýšení bezpečnosti v rozsáhlých provozech.

Typ uzemňovací soustavy Charakteristika Použití
A (Hvězdicová) Centrální uzemňovací bod, minimalizace zemních smyček Rodinné domy, byty
B (Kruhová) Uzemnění v kruhovém obvodu, rovnoměrné rozložení potenciálu Menší průmyslové objekty
C (Místní síť) Přímé propojení částí instalace, zlepšený rozptyl proudu Komplexní elektrické instalace
D (Síťová) Rozsáhlá síť zemničů, efektivní rozptyl poruchových proudů Velké průmyslové areály
Přečtěte si více
Domácí větrné elektrárny a turbíny: výběr a instalace

Hlavní systémy uzemnění: TN, TT a IT

V elektroinstalacích se využívají tři hlavní systémy uzemnění, které se liší způsobem propojení nulového vodiče a země. Systém TN sdílí zemnící bod transformátoru s nulovým vodičem, což umožňuje rychlou detekci poruchových proudů a efektivní odpojení postiženého obvodu. Podtyp TN-C kombinuje nulový a ochranný vodič v jednom vodiči PEN, zatímco TN-S odděluje tyto vodiče, což zvyšuje bezpečnost a snižuje rušení. TT systém vyžaduje samostatnou zemnící elektrodu u odběratele, nezávislou na distribuční síti, což je vhodné zejména v rodinných domech a oblastech s nestabilním uzemněním. IT systém nemá přímé spojení se zemí, což snižuje pravděpodobnost přerušení napájení při první poruše a používá se v nemocnicích a kritických provozech vyžadujících vysokou spolehlivost napájení.

Systém uzemnění Princip připojení Typické použití
TN Sdílený zemnící bod transformátoru a nulový vodič; podtypy TN-C a TN-S Rodinné domy, průmyslové objekty
TT Samostatná zemnící elektroda u odběratele, nezávislá na síti Venkovské oblasti, nestabilní sítě
IT Izolace od země, bez přímého spojení se zemí Nemocnice, kritické provozy

Materiály a konstrukce uzemňovacích vodičů a elektrod

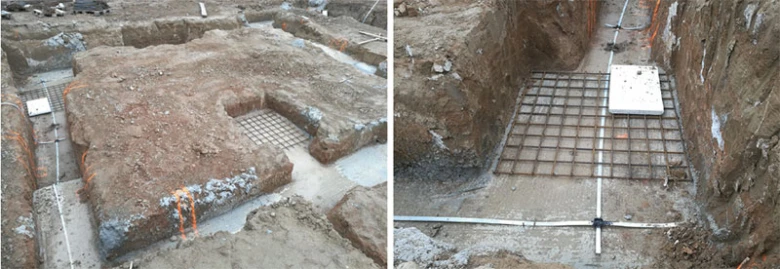

Instalace uzemnicí sítě z měděného drátu v základové jámě.

Materiály pro zemnící vodiče a elektrody musí splňovat nároky na vodivost a odolnost proti korozi. Nejčastěji se používá měď díky své vysoké elektrické vodivosti a dlouhé životnosti. Minimální průřez měděného zemnícího vodiče je 6 mm², což zajišťuje dostatečný průchod elektrického proudu při poruše. Pozinkovaná ocel je levnější alternativa, avšak s nižší vodivostí a vyšší náchylností ke korozi, proto je minimální průřez vodiče z oceli 50 mm². Hliník se jako materiál pro uzemnění elektroinstalace nepoužívá kvůli špatné odolnosti vůči korozi a mechanické nestabilitě spojů.

Zemnící elektrody se konstruují zejména ve třech typech:

  • Tyčové elektrody – ocelové nebo měděné tyče zatlučené do země
  • Páskové elektrody – pozinkované ocelové pásy uložené horizontálně v zemi
  • Deskové elektrody – měděné nebo ocelové desky zapuštěné do zeminy

Jak se používají zemnící tyče pro uzemnění

Zemnící tyče se zapichují svisle do vlhké zeminy, aby zajistily nízký odpor uzemnění. Pro správné provedení uzemnění elektroinstalace je nutné tyče propojit zemnícím vodičem s rozvaděčem, přičemž je třeba dbát na ochranu proti korozi a pevné mechanické spoje. Mezi časté chyby při uzemnění elektroinstalace patří nedostatečný průřez vodičů a nekvalitní spojení zemnících prvků, což ohrožuje elektrickou bezpečnost celého systému.

Normy a technické parametry uzemnění

Normy ČSN 33 2000-5-54 a ČSN EN 62305-3 ed. 2 stanovují přesné technické parametry pro uzemnění elektroinstalace s cílem zajistit elektrickou bezpečnost. Odpor uzemnění by měl být obecně nižší než 10 Ω, přičemž u kritických aplikací se požaduje hodnota pod 1 Ω. Tento parametr je zásadní pro efektivní rozptyl elektrického proudu do země a prevenci nebezpečí úrazu.

Mechanicky spolehlivé spojení vodičů uzemnění je nezbytné, přičemž standardně se používá exotermické svaření nebo kvalitní svorky. Ochranné pospojení se provádí vodiči s minimálním průřezem 6 mm², což zajišťuje dostatečnou vodivost a mechanickou pevnost. Nesprávné uzemnění elektroinstalace může vést k poruchám, zvýšenému riziku úrazu a poškození zařízení.

Přečtěte si více
Jak vybrat a využít akumulační nádrže pro tepelná čerpadla

Jaké jsou chyby při uzemnění elektroinstalace

  1. Nedodržení maximálního odporu uzemnění – vede k neúčinnému rozptylu proudu
  2. Použití nekvalitních spojů vodičů – způsobuje přehřívání a přerušení spojení
  3. Neprovedení ochranného pospojování dle normy – zvyšuje riziko elektrického nebezpečí
  4. Absence pravidelného měření a revize uzemnění – nelze potvrdit funkčnost systému

Tip: Kontrola uzemnění elektroinstalace by měla probíhat pravidelně, zejména po stavebních úpravách nebo při podezření na poruchu. Jak poznat, že je uzemnění v elektroinstalaci správné, lze ověřit měřením odporu zemnícího vodiče podle daných norem.

Vyrovnání potenciálů a ochrana před bleskem

Vyrovnání potenciálů a ochrana před bleskem spojují klíčové prvky elektroinstalace s cílem minimalizovat riziko úrazu elektrickým proudem a zabránit poškození konstrukce budovy.

Co je ekvipotenciální pospojování

Ekvipotenciální pospojování představuje elektrické propojení všech kovových částí budovy do jednoho potenciálu, čímž se eliminují nebezpečné napěťové rozdíly. Kovové prvky, jako jsou vodovodní potrubí, kovové konstrukce, rozvody topení nebo kryty elektrických zařízení, se propojují zemnícím vodičem s hlavní uzemňovací soustavou. Tento vodič musí mít minimální průřez 6 mm² mědi, aby zajistil dostatečnou vodivost a spolehlivý odvod případných poruchových proudů. Takové spojení snižuje riziko úrazu elektrickým proudem při dotyku různých kovových částí a zároveň minimalizuje vznik potenciálových rozdílů v objektu.

Role uzemnění a bleskosvodu v ochraně budovy

Správné uzemnění elektroinstalace zajišťuje nízký elektrický odpor mezi uzemňovací soustavou a zemí, který by podle ČSN 33 2000-5-54 neměl překročit 10 Ω, přičemž pro objekty s bleskosvodem se doporučuje hodnota pod 1 Ω. Bleskosvod odvádí bleskový proud přímo do země přes uzemňovací systém, který se skládá z kovových zemničů (tyčí, pásů či desek) s vysokou vodivostí a odolností vůči korozi. Dimenzování vodičů bleskosvodu musí odpovídat normě ČSN EN 62305, přičemž průřez vodiče pro ochranu před bleskem se obvykle pohybuje od 16 do 50 mm² mědi nebo pozinkované oceli. Nízký odpor uzemnění a správné ekvipotenciální pospojování kovových částí výrazně snižují riziko vzniku nebezpečných přepětí a tepelných škod na konstrukci i elektroinstalaci.

Pravidelná revize uzemnění rozvaděče a kontrola ochranného pospojování jsou nezbytné pro zachování elektrické bezpečnosti a funkčnosti ochrany před bleskem. Měření odporu uzemnění se provádí zemními odporoměry a kontroluje se pevnost a kontinuální vodivost spojení, přičemž mechanicky spolehlivé spoje se realizují exotermickým svařováním nebo tlakem svorek. Nedostatečné uzemnění nebo přerušené ochranné pospojování mohou vést k selhání ochranných prvků a zvýšenému riziku úrazu.

Postupy měření a revize uzemňovací soustavy

Správné měření a pravidelná revize uzemňovací soustavy jsou klíčové pro zajištění elektrické bezpečnosti každé elektroinstalace. Kontrola uzemnění pomáhá vyhodnotit jeho funkčnost a předcházet rizikům spojeným s poruchami nebo špatným kontaktem se zemí.

Jak měřit odpor uzemnění

Měření odporu uzemnění se provádí pomocí zemního odporoměru, který do země zapojuje testovací elektrody a měří hodnotu odporu v ohmech. Odpor uzemnění by měl být nižší než 10 Ω, což zajišťuje dostatečné odvádění elektrického náboje a funkci ochranného pospojení. Tento přístroj umožňuje přesně určit stav uzemnění elektroinstalace, uzemnění rozvaděče či uzemnění domu.

Přečtěte si více
Význam a aplikace průmyslového Ethernetu v moderní automatizaci

Doporučená periodicita revizí

Revize elektroinstalace včetně měření uzemnění by měla probíhat minimálně jednou za 5 let. V objektech s vyšším zatížením nebo v agresivním prostředí je vhodné interval zkrátit. Revize zahrnuje kontrolu zemnícího vodiče, účinnosti ochranného pospojení a funkčnosti uzemnění elektroinstalace. Pravidelná údržba a měření pomáhají předcházet poruchám a zajišťují bezpečný provoz elektrických zařízení.

  1. Příprava měření – zapojit zemní odporoměr s testovacími elektrodami do země
  2. Provést měření odporu – odečíst hodnotu v ohmech
  3. Vyhodnotit výsledky – hodnoty menší než 10 Ω jsou vyhovující
  4. Zaznamenat měření – uschovat protokol pro revizi elektroinstalace
  5. Naplánovat další revizi – doporučená periodicita minimálně 5 let

Tip: Jak poznat, že je uzemnění v elektroinstalaci správné? Výsledek měření musí být v souladu s normami elektroinstalace a potvrzen revizním technikem.

Časté dotazy

Co je to uzemnění v elektroinstalaci?

Uzemnění je spojení elektrické instalace se zemí, které odvádí poruchové proudy a snižuje riziko úrazu elektrickým proudem.

Jaké jsou hlavní typy uzemnění?

Existují tři hlavní typy soustav: TN, TT a IT, lišící se způsobem propojení se zemí a nulovým vodičem.

Jaký je minimální průřez zemnících vodičů?

Minimální průřez vodičů je 6 mm² pro měď a 50 mm² pro pozinkovanou ocel.

Jak často se má provádět revize uzemnění?

Revize by měla být prováděna minimálně jednou za 5 let podle typu objektu.

Jaký je maximální odpor uzemnění podle norem?

Maximální odpor uzemnění by měl být menší než 10 Ω, u kritických aplikací pod 1 Ω.

Co je ekvipotenciální pospojování?

Je to spojení všech kovových částí budovy do jednoho potenciálu, které eliminuje napěťové rozdíly a zvyšuje bezpečnost.

Jak se měří odpor uzemnění?

Měří se pomocí zemního odporoměru, který připojuje testovací elektrody do země a hodnotí odpor v ohmech.

Proč je důležité správné uzemnění?

Správné uzemnění chrání před úrazem elektrickým proudem, zajišťuje funkci ochranných prvků a stabilizuje elektrické napětí.

Jaké materiály se používají pro zemnící vodiče?

Nejčastěji měď a pozinkovaná ocel; hliník se nesmí používat jako uzemňovací vodič.

Jak uzemnění pomáhá při ochraně před bleskem?

Zajišťuje bezpečný odvod bleskového proudu do země a spolu s bleskosvodem chrání budovu před poškozením.

Jak se provádí uzemnění rozvaděče?

Uzemnění rozvaděče se provádí připojením ochranného vodiče k zemnící soustavě pomocí šroubového nebo svorkového spoje, který musí být pevný a korozivzdorný, zpravidla pomocí měděného vodiče o minimálním průřezu 6 mm².

Jaké jsou nejčastější chyby při uzemnění elektroinstalace?

Nejčastější chyby zahrnují nedostatečný průřez vodiče, špatné spojení bez ochrany proti korozi, nevhodné umístění zemnících elektrod a nedodržení maximálního odporu uzemnění, který by měl být pod 10 Ω.

Jaké jsou výhody správného uzemnění elektroinstalace?

Správné uzemnění zajišťuje bezpečnost osob, chrání zařízení před přepětím a zkraty a snižuje riziko požáru; významně zvyšuje spolehlivost a životnost elektroinstalace.

Jaký je symbol pro uzemnění v elektrotechnice?

Přečtěte si více
Příhradový vazník konstrukce a využití ve stavbě prakticky

Symbol uzemnění je tvořen třemi svislými čarami postupně zkracujícími se směrem dolů, často používaný v elektrických schématech a označeních.

Jak funguje ochranné pospojení v elektroinstalaci?

Ochranné pospojení spojuje všechny kovové části, které by mohly být pod napětím, do jedné zemnící soustavy, čímž se snižuje rozdíl potenciálů a minimalizuje riziko úrazu elektrickým proudem.

Začněte tímto

  • Zkontrolujte aktuální stav uzemnění ve vaší elektroinstalaci.
  • Připravte si správné materiály pro případné doplnění nebo opravu uzemnění.
  • Vyzkoušejte měření odporu uzemnění pomocí zemního odporoměru.
  • Sledujte stav spojů a vodičů pravidelně, ideálně jednou za 5 let.
  • Obraťte se na odborníka pro revizi a údržbu uzemňovací soustavy.
