Tepelná čerpadla využívají princip přenosu tepla z okolního prostředí do vytápěného prostoru, čímž zajišťují efektivní a úsporný zdroj tepla. Porozumění principu fungování tepelného čerpadla pomáhá lépe vybrat vhodný typ a ocenit jeho skutečnou účinnost v praxi.
⭐ Zásadní body
- První tepelné čerpadlo bylo sestrojeno v roce 1856 Peterem Rittingerem v Rakousku.
- Tepelná čerpadla využívají až 75 % tepla z okolního prostředí a pouze 25 % elektřiny.
- Bod varu chladiv v tepelných čerpadlech se pohybuje mezi -12 °C a -57 °C.
- Pracovní tlak chladiva může dosahovat 20-30 bar, u CO2 až 200-300 bar.
- Typy tepelných čerpadel zahrnují vzduch-voda, voda-voda a solanka-voda.
Co je tepelné čerpadlo a jaký je jeho základní princip
Tepelné čerpadlo je zařízení, které odebírá nízkoteplotní teplo z okolního prostředí a přeměňuje ho na vyšší teplotu používanou pro vytápění. Princip fungování tepelného čerpadla spočívá ve využití skupenského tepla chladiva, které při odpařování odebírá teplo z venkovního vzduchu, vody nebo země. Tento proces umožňuje efektivní vytápění s vysokou účinností, přičemž invertorová technologie zvyšuje přesnost řízení a energetickou úsporu.
Historie vývoje tepelných čerpadel
Základní princip tepelných čerpadel popsal už v 18. století Lord Kelvin, který teoreticky vysvětlil přenos tepla z chladnějšího do teplejšího prostředí. První funkční tepelné čerpadlo sestrojil v roce 1856 Peter Rittinger, což znamenalo průlom v praktickém využití této technologie. V Československu se první průmyslová tepelná čerpadla začala instalovat v 50. letech 20. století, například v Novém Jičíně a Trenčíně.
- Lord Kelvin formuloval základní principy přenosu tepla
- Peter Rittinger vyvinul první funkční model
- 1950s: zahájení průmyslového využití v Československu
Skupenské teplo je klíčový termín označující množství energie potřebné k přeměně látky z jednoho skupenství do druhého, například z kapaliny na plyn, což je základní mechanismus, jak tepelné čerpadlo odebírá teplo z okolí.
Jak funguje pracovní cyklus tepelného čerpadla
Pracovní cyklus tepelného čerpadla je založen na uzavřeném oběhu chladiva, které při nízkém tlaku absorbuje teplo z okolního prostředí a při vysokém tlaku jej uvolňuje do topného systému. Tento cyklus umožňuje přeměnu nízkoteplotního tepla na teplo vhodné pro vytápění budov. Princip fungování tepelného čerpadla spočívá v několika klíčových částech – nízkotlaké části s výparníkem, kompresoru a vysokotlaké části s kondenzátorem – které společně zabezpečují efektivní přenos tepla při tlacích až 30 bar. Detailní popis pracovního cyklu najdete také na stránkách odborného portálu EAGRI.cz.
Nízkotlaká část a výparník
V nízkotlaké části systému chladivo prochází expanzním ventilem, který snižuje jeho tlak a umožňuje vypařování při teplotách pod bodem zdroje tepla. Ve výparníku chladivo absorbuje teplo z okolního prostředí, a přechází z kapalného do plynného skupenství. Tento proces je základem principu fungování tepelného čerpadla, protože právě zde dochází k zachycení nízkoteplotního tepla potřebného pro další fáze cyklu.
Kompresor a zvýšení tlaku
Kompresor stlačuje páru chladiva, čímž výrazně zvyšuje její tlak a teplotu až na hodnoty mezi 20 a 30 bar. Tento tlakový nárůst umožňuje, aby chladivo po stlačení mělo dostatečnou energii k předání tepla v následující vysokotlaké části. Kompresor je klíčovou komponentou, která zajišťuje efektivní přeměnu nízkoteplotního tepla na teplo vhodné pro vytápění.
Vysokotlaká část a kondenzátor
Ve vysokotlaké části chladivo vstupuje do kondenzátoru, kde při teplotách nad 30 °C kondenzuje z plynu zpět do kapaliny. Během této kondenzace uvolňuje teplo do topného systému, čímž efektivně přeměňuje zachycené nízkoteplotní teplo na užitečné teplo pro vytápění. Kondenzátor tedy představuje místo, kde dochází k přenosu tepla do vašeho domu.
Tip: Při provozu tepelného čerpadla je nutné zajistit pravidelnou kontrolu expanzního ventilu a kompresoru, protože jejich porucha výrazně snižuje účinnost tepelného čerpadla.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Typy tepelných čerpadel podle zdroje tepla a jejich rozdíly

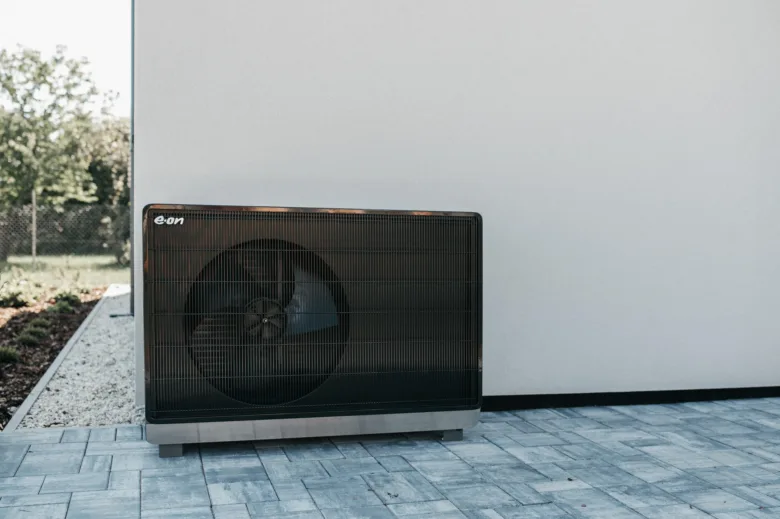

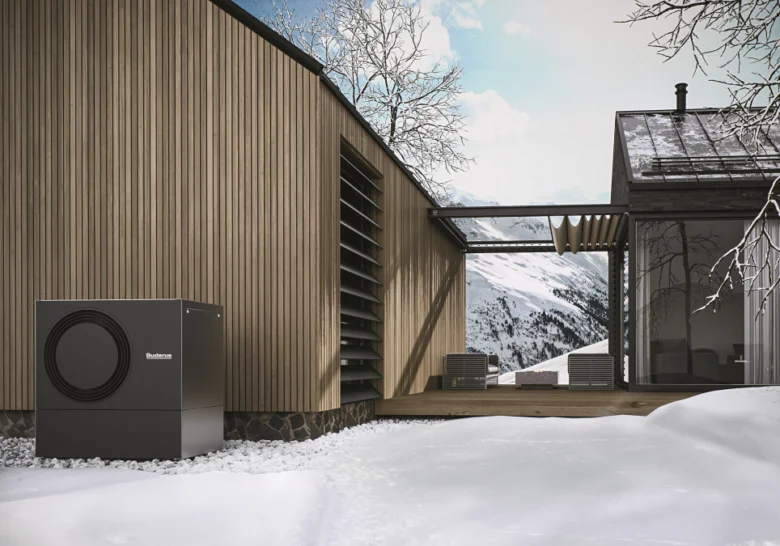

Tepelné čerpadlo vzduch-voda
Tepelné čerpadlo vzduch-voda odebírá teplo z venkovního vzduchu pomocí ventilátoru, který nasává vzduch do výparníku. Pracuje efektivně při venkovních teplotách od +15 °C do přibližně -20 °C, přičemž bod varu chladiva se pohybuje mezi -12 °C a -57 °C, což umožňuje odpařování i při nízkých teplotách. Účinnost (COP) klesá s poklesem venkovní teploty, typicky z hodnoty kolem 4 při +7 °C na hodnoty pod 2 při -15 °C. Při teplotách pod -20 °C se aktivuje elektrické topné těleso jako doplňkový zdroj tepla. Instalace je jednodušší a náklady na pořízení nižší než u ostatních typů, avšak provoz v zimních měsících může být nákladnější kvůli nižší účinnosti.
Tepelné čerpadlo voda-voda
Tepelné čerpadlo voda-voda využívá konstantní teplotu podzemní vody, která se pohybuje obvykle mezi 7 až 12 °C po celý rok. Tento stabilní zdroj umožňuje vysoký topný faktor (COP) kolem 4 až 5, což zajišťuje energeticky úsporný provoz bez výrazných sezónních výkyvů. Pro instalaci jsou nutné minimálně dva vrty – sací a absorpční – s hloubkou obvykle 10 až 30 metrů, což zvyšuje počáteční investici i náročnost povolení. Díky stabilní teplotě vody je provoz spolehlivý a vhodný pro větší objekty s vysokou tepelnou zátěží.
Tepelné čerpadlo solanka-voda
Solanka-voda čerpá teplo ze země prostřednictvím zemních kolektorů nebo vrtů (geotermálních sond), kde teplota půdy v hloubce 1,5 až 3 metry zůstává stabilní mezi 7 až 12 °C. Tento zdroj tepla umožňuje stabilní výkon a vysokou účinnost s COP v rozmezí 3,5 až 5. Instalace vyžaduje rozsáhlé zemní práce – položení kolektorů do hloubky 1,2 až 1,5 metru nebo vrtání sond do hloubky 50 až 150 metrů, což znamená vyšší investiční náklady a delší dobu realizace. Provoz je však energeticky úsporný a méně závislý na venkovních klimatických podmínkách.
| Typ čerpadla | Zdroj tepla | Účinnost (COP) | Nároky na instalaci | Výhody | Nevýhody |
|---|---|---|---|---|---|
| Vzduch-voda | Okolní vzduch | 2 až 4 (v závislosti na teplotě) | Nízké (jednoduchá montáž) | Nižší pořizovací náklady, rychlá instalace | Klesající účinnost pod -10 °C, vyšší provozní náklady v zimě |
| Voda-voda | Podzemní voda | 4 až 5 | Vysoké (nutné dva vrty) | Stabilní teplota, vysoká účinnost, spolehlivý výkon | Vyšší investiční náklady, nutnost povolení vrtů |
| Solanka-voda | Teplo země (půda) | 3,5 až 5 | Střední až vysoké (kolektory/vrty) | Stálá teplota, energetická úspora, dlouhá životnost | Technicky náročná instalace, vyšší počáteční investice |
Tip: Častou chybou je podcenění nároků na instalaci u solanka-voda čerpadel, zejména hloubky vrtů a kvality zeminy, což může výrazně prodražit a zkomplikovat realizaci.
Pro koho se tepelné čerpadlo vzduch-voda hodí: pro menší objekty s omezeným rozpočtem a mírnějšími zimami.
Pro koho není vhodné: pro lokality s dlouhými a extrémně chladnými zimami, kde je provozní efektivita výrazně snížena a náklady na doplňkové vytápění rostou.
Účinnost a topný faktor (COP) tepelných čerpadel
Účinnost a topný faktor (COP) tepelných čerpadel určuje, jak efektivně přeměňují elektřinu na teplo. Tento parametr je klíčový pro posouzení úspor a provozních nákladů při vytápění. Níže najdete detailní vysvětlení výpočtu topného faktoru a vlivu venkovní teploty na výkon.
Výpočet a význam topného faktoru COP
Topný faktor COP (Coefficient of Performance) vyjadřuje poměr vyrobeného tepla k spotřebované elektřině. Hodnota COP 3,0 znamená, že z 1 kWh elektrické energie vzniknou 3 kWh tepla. Tepelná čerpadla tak využívají většinu energie z okolního prostředí, což výrazně snižuje spotřebu elektřiny a náklady na vytápění.
Vliv venkovní teploty na účinnost
Účinnost tepelných čerpadel klesá s poklesem venkovní teploty, protože čerpadlo musí odebírat teplo z chladnějšího vzduchu nebo země. Při teplotách pod -15 °C je často nutný dodatečný elektrický ohřev, což zvyšuje spotřebu elektřiny. Invertorová technologie pomáhá regulovat výkon a optimalizovat provoz i v chladnějších měsících.
| Venkovní teplota (°C) | Typická hodnota COP | Poznámka |
|---|---|---|
| +5 | 4,0 | Nejvyšší účinnost |
| 3,2 | Standardní provoz | |
| -10 | 2,0 | Nutný dodatečný ohřev |
Tip: Pro efektivní používání tepelného čerpadla v zimě doporučuji zajistit vhodnou izolaci budovy a pravidelnou údržbu systému, aby se minimalizovalo doplňkové vytápění.
Chladiva používaná v tepelných čerpadlech a jejich ekologický dopad
Chladiva jsou klíčovou součástí principu fungování tepelných čerpadel, protože umožňují přenos tepla z okolního prostředí do vytápěného prostoru. Většina používaných chladiv má bod varu mezi -12 °C a -57 °C, což je nezbytné pro efektivní cyklus tepelného čerpadla. Z hlediska ekologického dopadu je důležité sledovat jejich potenciál poškození ozónové vrstvy (ODP) a globální oteplovací potenciál (GWP).
Historie a nevýhody freonů
Freony byly první generací chladiv používaných v tepelných čerpadlech, avšak jejich vysoký ODP znamená značné poškození ozónové vrstvy. Navíc mají freony i vysoký GWP, což přispívá k urychlení globálního oteplování. Z těchto důvodů se jejich používání postupně omezuje a nahrazují je ekologičtější alternativy.
Moderní ekologická chladiva
Novější typy chladiv jako R32, R290 a CO2 nabízejí výrazně nižší ODP a GWP, čímž minimalizují negativní dopady na životní prostředí. R32 představuje bezpečnější alternativu s dobrým poměrem účinnosti a ekologičnosti, zatímco R290 (propan) je přírodní chladivo s nulovým ODP a velmi nízkým GWP. CO2 je také šetrné k životnímu prostředí, ale vyžaduje specifickou konstrukci zařízení kvůli vyšším provozním tlakům.
| Chladivo | Bod varu (°C) | ODP | GWP | Bezpečnostní poznámka |
|---|---|---|---|---|
| Freon | -30 až -40 | Vysoký | Vysoký | Toxický a nehořlavý |
| R32 | -52 | Nízký | Střední | Mírně hořlavý |
| R290 | -42 | Nulový | Nízký | Vysoce hořlavý |
| CO2 | -57 | Nulový | Nízký | Nevýbušný, vysoký tlak |
Tip: Při výběru tepelného čerpadla je vhodné zohlednit typ chladiva i jeho bezpečnostní aspekty, které ovlivňují instalaci a provoz zařízení.
Technologické aspekty a moderní inovace v tepelných čerpadlech
Technologické aspekty a moderní inovace v tepelných čerpadlech zásadně zvyšují jejich účinnost a provozní spolehlivost. Mezi nejvýznamnější patří invertorová technologie, reverzibilní tepelná čerpadla a hybridní systémy, které optimalizují energetickou bilanci a rozšiřují možnosti využití zařízení.
Invertorová technologie
Invertorová technologie umožňuje plynulou regulaci otáček kompresoru podle aktuální potřeby tepla, což eliminuje časté zapínání a vypínání zařízení. Tento způsob řízení snižuje energetické ztráty a zvyšuje topný faktor (COP) až o 10-20 % ve srovnání s klasickými čerpadly bez invertoru. Nižší počet startů také prodlužuje životnost kompresoru a výrazně snižuje hlučnost provozu, což je výhodné zejména v obytných zónách. Plynulá regulace výkonu umožňuje přesnější udržení teploty v topném systému a efektivnější využití zdroje tepla.
Reverzibilní a hybridní systémy
Reverzibilní tepelná čerpadla mění směr oběhu chladiva, což umožňuje využití zařízení nejen pro vytápění v zimě, ale i pro chlazení v létě. Tato funkce zvyšuje komfort bydlení a rozšiřuje využití tepelného čerpadla na celoroční klimatizaci bez nutnosti instalace samostatného chladicího zařízení. Hybridní systémy kombinují tepelné čerpadlo s plynovým kotlem, čímž zajišťují spolehlivý provoz i při venkovních teplotách pod -20 °C, kdy účinnost vzduchových čerpadel výrazně klesá. Díky automatickému přepínání mezi zdroji tepla hybridní systém optimalizuje spotřebu energie a minimalizuje náklady na vytápění.
Tip: Častou chybou při provozu tepelných čerpadel je nedostatečná údržba expanzního ventilu, který reguluje tlak a teplotu chladiva. Jeho zanesení nebo porucha vede ke snížení účinnosti a zvýšení spotřeby elektřiny. Pravidelná kontrola a servis těchto komponent je proto nezbytná.
Pro koho se to hodí: Invertorová a hybridní technologie jsou ideální pro rodinné domy v oblastech s proměnlivými zimními teplotami a pro uživatele požadující nízkou spotřebu energie a tichý provoz. Naopak v lokalitách s extrémně nízkými teplotami pod -25 °C může být výhodnější kombinace s jiným zdrojem tepla, protože účinnost vzduchových čerpadel výrazně klesá.
Historie vývoje tepelných čerpadel
Historie tepelných čerpadel sahá až do poloviny 18. století, kdy Lord Kelvin v roce 1755 popsal základní principy přenosu tepla, které jsou základem dnešních technologií. První funkční tepelné čerpadlo sestrojil v roce 1856 Peter Rittinger, který významně přispěl k praktickému využití principu fungování tepelných čerpadel založeného na oběhu chladiva. Tento objev položil základy pro další vývoj různých typů tepelných čerpadel, včetně moderních systémů vzduch-voda s invertorovou technologií.
Významnou událostí v historii je instalace prvního tepelného čerpadla v Československu v roce 1956 ve slovenské vodní elektrárně Trenčín, která demonstrovala rostoucí zájem o efektivní a úsporné zdroje tepla. Účinnost tepelných čerpadel a vývoj chladiv postupně zvyšovaly jejich využití v topení i chlazení. Při výběru a provozu je však nutné dávat pozor na časté chyby, například nesprávné dimenzování nebo zanedbání pravidelné údržby, které mohou snížit výkon celého systému.
Bezpečnost a údržba tepelných čerpadel
Bezpečnost a údržba tepelných čerpadel je klíčová pro dlouhodobou účinnost a spolehlivost zařízení. Únik chladiva výrazně snižuje účinnost tepelných čerpadel, protože narušuje správný oběh chladiva v okruhu. Expanzní ventil reguluje tlak a teplotu chladiva, což umožňuje optimální přenos tepla podle principu fungování tepelného čerpadla.
Pravidelná údržba zahrnuje kontrolu těsnosti okruhu, čištění filtrů a ověření funkce invertorové technologie. Mezi časté chyby při provozu patří zanedbání těchto kontrol, což vede k poruchám a vyšší spotřebě energie.
- Kontrolujte těsnost okruhu minimálně jednou ročně
- Neignorujte varovné signály snížené účinnosti
- Zajistěte pravidelný servis odborníkem
Tip: Při výběru tepelných čerpadel dbejte na kvalitu chladiva a certifikaci výrobce, protože špatné komponenty mohou způsobit únik chladiva a snížit životnost zařízení.
Vliv klimatických podmínek na provoz a výkon
Provoz a výkon tepelných čerpadel výrazně ovlivňují klimatické podmínky, především venkovní teploty, vlhkost vzduchu a geografická poloha. Správná volba typu čerpadla a jeho instalace přizpůsobená těmto parametrům zajistí dlouhodobou životnost a maximální účinnost zařízení.
Dopad nízkých teplot
Účinnost tepelných čerpadel výrazně klesá při venkovních teplotách pod -20 °C, protože nízké teploty omezují schopnost chladiva absorbovat teplo z okolního prostředí. V těchto podmínkách se snižuje topný faktor (COP) pod hodnotu 2, což znamená výrazně vyšší spotřebu elektřiny. Proto je nezbytné instalovat doplňkový elektrický ohřev nebo hybridní systém, který zajistí stabilní teplotu v objektu a ochrání kompresor před přetížením. Nízkoteplotní provoz také zvyšuje riziko námrazy na výparníku u vzduchových čerpadel, což vyžaduje pravidelné odmrazování řízené automatickým režimem.
Vliv vlhkosti a polohy
Vlhkost vzduchu přímo ovlivňuje korozní procesy na kovových částech tepelného čerpadla, zejména u venkovních jednotek. Vyšší relativní vlhkost nad 70 % zkracuje servisní intervaly a může vést k častějším poruchám kompresoru a výměníků tepla. Geografická poloha určuje průměrné roční teploty zdroje tepla – například tepelná čerpadla země-voda v oblastech s konstantní teplotou půdy kolem 10 °C udržují stabilní výkon po celý rok, zatímco vzduch-voda čerpadla v horských oblastech s častými mrazy vykazují nižší roční topný faktor. Moderní invertorová technologie umožňuje plynulé přizpůsobení výkonu kompresoru podle aktuálních podmínek, což snižuje energetickou spotřebu a prodlužuje životnost zařízení.
Tip: Častou chybou je instalace vzduchového tepelného čerpadla na místech s vysokou vlhkostí a častými námrazami bez dostatečné ochrany a pravidelné údržby, což vede k rychlejšímu opotřebení a snížení účinnosti.
Pro koho se to hodí vs pro koho NE: Tepelná čerpadla vzduch-voda jsou vhodná pro mírné klimatické oblasti s teplotami nad -15 °C, kde poskytují vysokou účinnost a nízké provozní náklady. Naopak v regionech s dlouhými a velmi chladnými zimami pod -20 °C se doporučuje kombinovat je s doplňkovým zdrojem tepla nebo zvolit geotermální systém země-voda, který nabízí stabilní výkon bez ohledu na venkovní nízké teploty.
FAQ: Časté dotazy o principu a fungování tepelných čerpadel
Otázka: Co je tepelné čerpadlo a jak funguje?
Tepelné čerpadlo přeměňuje nízkoteplotní teplo z okolního prostředí na teplo vhodné pro vytápění pomocí cyklu komprese a expanze chladiva v uzavřeném okruhu.
Otázka: Jaký je princip fungování tepelného čerpadla?
Princip fungování spočívá ve vypařování chladiva při nízkém tlaku, které odebírá teplo z prostředí, a následné kondenzaci při vysokém tlaku, kdy se uvolněné teplo využívá pro vytápění.
Otázka: Jak funguje tepelné čerpadlo v zimě?
Chladiva s bodem varu od -12 °C do -57 °C umožňují provoz i při nízkých teplotách, avšak při teplotách pod -20 °C je často nutný doplňkový elektrický ohřev.
Otázka: Jaké jsou hlavní typy tepelných čerpadel?
Nejčastější typy jsou vzduch-voda, voda-voda a země-voda (solanka-voda), lišící se zdrojem tepla a náročností instalace.
Otázka: Co znamená topný faktor COP?
COP (Coefficient of Performance) vyjadřuje poměr tepla vyrobeného ke spotřebované elektřině, například COP 4 znamená čtyřnásobný výkon oproti spotřebě.
Otázka: Jak se počítá účinnost tepelného čerpadla?
Účinnost se měří právě topným faktorem COP, který závisí na venkovní teplotě a typu zařízení.
Otázka: Jaký je vliv venkovní teploty na účinnost?
Při teplotách pod -20 °C klesá účinnost a zvyšuje se spotřeba elektrické energie kvůli aktivaci doplňkového ohřevu.
Otázka: Jaká chladiva se používají v tepelných čerpadlech?
Používají se ekologická chladiva jako R32, R290 nebo CO2, nahrazující dřívější freony s vysokým potenciálem globálního oteplování.
Otázka: Co je invertorová technologie?
Invertorová technologie umožňuje plynulé řízení výkonu kompresoru, což zvyšuje účinnost a snižuje energetické náklady.
Otázka: Co je reverzibilní tepelné čerpadlo?
Toto zařízení dokáže přepnout režim a sloužit jako klimatizace v létě i jako topení v zimě.
Otázka: Jaká je životnost tepelného čerpadla?
Při správné údržbě vydrží běžně 15 až 20 let, přičemž kvalita instalace výrazně ovlivňuje spolehlivost.
Otázka: Jaká je cena tepelných čerpadel?
Investice se pohybuje mezi 150 000 Kč a 300 000 Kč v závislosti na typu a výkonu zařízení.
Otázka: Jak se provádí údržba?
Údržba zahrnuje pravidelné kontroly těsnosti okruhu, čištění vzduchových filtrů a kontrolu expanzního ventilu.
Otázka: Jaké chyby se nejčastěji dělají při provozu?
Častou chybou je zanedbání údržby a únik chladiva, což vede ke snížení účinnosti a vyšším nákladům na provoz.
Otázka: Jaký vliv má geografická poloha na výkon?
Extrémní teploty a vlhkost ovlivňují účinnost, proto je klíčové správné dimenzování a instalace přizpůsobená místním podmínkám.
