Stupně krytí IP určují, jak dobře je elektrické zařízení chráněno proti vniknutí pevných částic a vody. Správná IP ochrana je klíčová pro bezpečný provoz a dlouhou životnost zařízení v různých prostředích. Přehledné tabulky IP krytí pomáhají vybrat vhodné zařízení podle konkrétních podmínek použití.
⭐ Co byste měli vědět
- Norma ČSN EN 60529 definuje krytí IP, které hodnotí ochranu proti prachu a vodě.
- IP kód má dvě číslice: první značí ochranu proti pevným částicím, druhá proti vodě.
- Nejvyšší stupeň krytí IP69K odolává tlaku 80-100 barů a teplotě 80 °C.
- Pro venkovní zařízení je doporučeno minimálně krytí IP54, například u venkovních svítidel.
- Krytí IP se často využívá v koupelnách podle zón s různými požadavky (např. zóna 1 = IPX5).
Co znamená krytí IP a jak se čte IP kód?
Krytí IP je standardizované označení podle normy ČSN EN 60529, které udává stupeň ochrany elektrických zařízení proti vniknutí pevných částic a vody. IP kód se skládá ze dvou číslic – první číslice popisuje ochranu před prachem a nebezpečným dotykem, druhá zase označuje úroveň ochrany proti vodě. Například krytí IP44 znamená, že zařízení je chráněno proti pevným cizím tělesům větším než 1 mm a proti stříkající vodě ze všech směrů.
Pro správné čtení tabulek krytí IP je potřeba znát význam jednotlivých hodnot:
- První číslice (0-6) určuje ochranu proti pevným částicím, například 0 znamená žádnou ochranu, 6 pak úplnou ochranu proti prachu.
- Druhá číslice (0-9) označuje ochranu proti vodě, přičemž 0 znamená žádnou ochranu a 9 ochranu proti vysokotlaké vodě a páře.
Jak číst a interpretovat tabulku krytí IP
Tabulka krytí IP usnadňuje výběr vhodného stupně IP ochrany pro elektroinstalaci podle konkrétního prostředí a požadavků na bezpečnost. Například krytí IP54 poskytuje ochranu proti prachu v omezeném množství a proti stříkající vodě, což je vhodné pro venkovní instalace s mírným rizikem vlhkosti. Porozumění těmto stupňům krytí IP pomáhá správně zvolit ochranu elektrických zařízení a předejít jejich poškození.
Detailní přehled prvních a druhých číslic IP krytí s příklady
Podrobné pochopení hodnot IP krytí pomáhá správně zvolit ochranu elektrických zařízení podle normy. Níže najdete vysvětlení prvních a druhých číslic IP kódu spolu s příklady použití, které usnadňují orientaci v tabulkách a praktickém nasazení.
Význam první číslice IP kódu
První číslice IP kódu určuje stupeň ochrany proti vniknutí pevných těles, například prachu nebo dotyku nebezpečných částí. Hodnoty začínají u IP0x, což znamená žádnou ochranu, a pokračují až k IP6x, tedy úplné prachotěsnosti. Například krytí IP20 znamená ochranu proti dotyku prsty a předmětům větším než 12 mm, což je běžné u vnitřních elektroinstalací, kde není potřeba ochrana proti prachu. Naopak IP43 nabízí ochranu proti pevým částicím větším než 1 mm a stříkající vodě, což se uplatní v krytí venkovních svítidel. První číslice tedy jasně specifikuje, jak velké částice zařízení ochrání a zda předchází kontaktu s nebezpečnými částmi.
| První číslice | Význam ochrany | Příklad použití |
|---|---|---|
| 1 | >50 mm | Krytí proti dotyku rukou |
| 2 | >12,5 mm | Ochrana proti prstům |
| 3 | >2,5 mm | Ochrana proti nástrojům |
| 4 | >1 mm | Ochrana proti drátům |
| 5 | Částečná prachová ochrana | Elektronika ve venkovním prostředí |
| 6 | Úplná prachotěsnost | Průmyslové stroje |
Význam druhé číslice IP kódu
Druhá číslice v IP kódu určuje úroveň ochrany proti vodě. Začíná u IPx0 bez ochrany a končí u IPx9K, což značí ochranu proti vysokotlakému čištění vodou o teplotě až 80 °C a tlaku 80-100 barů. Například IPx4 zajišťuje ochranu proti stříkající vodě z různých směrů, vhodnou pro venkovní osvětlení. Krytí IPx5 odolává vodě stříkající pod tlakem, což se využívá například u zařízení v průmyslových provozech. IPx9K představuje nejvyšší stupeň ochrany proti vodě a je vyžadováno například u vozidel a strojů čištěných tlakem a horkou vodou. Tato druhá číslice tedy určuje, jak dobře zařízení odolá vlivům vlhkosti a přímo působící vodě.
| Druhá číslice | Význam ochrany | Příklad použití |
|---|---|---|
| 1 | Kapající voda | Vnitřní elektroinstalace |
| 4 | Stříkající voda | Venkovní osvětlení |
| 5 | Stříkající voda pod tlakem | Průmyslové stroje |
| 7 | Ponor do 1 m vody | Zařízení dočasně ponořená |
| 9K | Vysokotlaké čištění horkou vodou | Vozidla, těžké stroje |
Tip: Pro správný výběr IP ochrany volte hodnoty podle prostředí a rizik, například IP44 se hodí pro venkovní elektroinstalace, zatímco IP54 nabízí navíc zvýšenou ochranu proti prachu a vlhkosti. Naopak IP20 není vhodné pro venkovní použití kvůli absenci ochrany proti vodě a prachu.
Typické tabulky krytí IP a jejich použití v praxi
Pro správný výběr elektrických zařízení je nezbytné rozumět stupňům krytí IP a jejich praktickému využití. Níže najdete přehled nejběžnějších krytí a doporučení pro jejich použití podle normy IP krytí.
Nejběžnější IP krytí a jejich význam
Mezi nejčastěji používaná IP krytí patří IP20, IP44 a IP65. IP20 poskytuje základní ochranu proti dotyku prstem a pevným objektům větším než 12 mm, proto se používá především v interiérových suchých prostorách, kde není potřeba ochrana proti vodě. Krytí IP44 zajišťuje ochranu proti prachu o velikosti větší než 1 mm a stříkající vodě ze všech stran, což je vhodné například pro venkovní elektroinstalace pod střechou nebo v prostorách s občasnou vlhkostí. IP65 je zcela prachotěsné a odolné proti tryskající vodě, a proto se využívá v průmyslových provozech i venkovních prostředích s vysokým rizikem znečištění a silného vodního proudu.
Použití IP krytí v praxi podle tabulek
Tabulka krytí IP slouží k určení vhodného stupně ochrany elektrických zařízení podle prostředí, ve kterém budou použita. Pro domácí použití a elektroinstalace v suchých místnostech stačí často IP20, které chrání před náhodným dotykem a vniknutím větších předmětů. Pro venkovní použití, kdy je zařízení vystaveno stříkající vodě a částečnému prachu, je ideální IP44. V průmyslových provozech nebo exteriérech s častým a silným kontaktem s vodou nebo prachem se doporučuje IP65. Správný výběr stupně krytí zvyšuje bezpečnost i životnost zařízení a zabraňuje poruchám způsobeným nepříznivými vlivy prostředí.
| Krytí IP | Ochrana proti prachu | Ochrana proti vodě | Typické použití |
|---|---|---|---|
| IP20 | Pevné objekty >12 mm | Žádná | Vnitřní suché prostory |
| IP44 | Prach >1 mm | Stříkající voda | Venkovní použití pod přístřeškem |
| IP65 | Prachotěsné | Tryskající voda | Průmyslové a venkovní instalace |
Praktické tipy pro ochranu elektrických zařízení podle IP krytí zahrnují výběr krytí podle reálných podmínek – do vlhkých a prašných prostor se nehodí IP20, zatímco přehnané krytí může zbytečně zvýšit náklady.
Otázka: Kdy je potřeba krytí IP20?
Krytí IP20 postačuje pro elektroinstalace v interiérech bez přítomnosti vlhkosti a prachu, například v obývacích pokojích nebo kancelářích.
Otázka: Kdy použít krytí IP44 u elektrických zařízení?
IP44 je vhodné pro venkovní zařízení chráněná proti stříkající vodě a prachu větším než 1 mm, například osvětlení na terasách nebo v garážích.
Normy a bezpečnostní požadavky týkající se IP krytí
Norma IP krytí je v České republice definována především normami ČSN EN 60529 a ČSN EN 60670-24, které stanovují požadavky na ochranu elektrických zařízení před vniknutím prachu, vody a nebezpečným dotykem. Tyto normy určují přesné stupně krytí IP a poskytují detailní popis a tabulku krytí IP podle normy, aby bylo možné správně interpretovat hodnoty označující úroveň ochrany.
IP ochrana zajišťuje bezpečnost elektroinstalace tím, že materiály krytů musí být odolné proti UV záření a mechanickému poškození. Kromě fyzické odolnosti kryt také brání přístupu k nebezpečným částem elektrického zařízení, čímž splňuje požadavek na ochranu před nebezpečným dotykem.
Revize elektrických zařízení pravidelně kontrolují integritu krytí, což je klíčové pro dlouhodobou bezpečnost provozu a plnění platné normy IP krytí.
- ČSN EN 60529 definuje stupně krytí IP vůči prachu a vodě
- ČSN EN 60670-24 upravuje požadavky na kryty elektroinstalace
- Materiály krytů musí být UV odolné a mechanicky pevné
- Revize ověřují funkčnost a integritu krytí podle normy
Tip: Při výběru krytí IP vždy zkontrolujte, zda odpovídá konkrétním podmínkám prostředí a požadavkům elektroinstalace, aby byla zajištěna odpovídající ochrana proti vniknutí prachu i vody.
Doporučené krytí IP pro různé prostředí a aplikace včetně koupelen
Doporučené krytí IP pro různá prostředí je zásadní v ochraně elektrických zařízení podle normy IP krytí. Správný výběr krytí zajistí bezpečnost a dlouhou životnost elektroinstalace v koupelnách, venkovních prostorách i dalších specifických lokalitách. Níže najdete přehled hlavních zón a doporučených hodnot IP krytí včetně praktických příkladů.
Krytí IP v koupelnových zónách
Koupelny se dělí na tři bezpečnostní zóny s přísnými požadavky na IP ochranu. Zóna 0 představuje prostor přímo v nádrži vody, kde je nutné krytí minimálně IPX7, které zaručuje odolnost proti ponoření do vody až do 1 metru na 30 minut. Zóna 1, umístěná nad vanou či sprchou, vyžaduje krytí IPX5, což znamená ochranu proti tryskající vodě. Zóna 2 pak zahrnuje prostor okolo zóny 1, kde stačí krytí IP44, tedy ochrana proti stříkající vodě a cizím pevným předmětům větším než 1 mm.
| Koupelnová zóna | Požadované krytí IP | Popis ochrany |
|---|---|---|
| Zóna 0 | IPX7 | Ponoření do vody |
| Zóna 1 | IPX5 | Tryskající voda |
| Zóna 2 | IP44 | Stříkající voda, pevné předměty |
Doporučené IP krytí pro venkovní prostředí
Pro venkovní použití elektrozařízení závisí správný stupeň krytí IP na umístění zařízení. Zařízení umístěná pod střechou by měla mít minimálně krytí IP23, které zabezpečuje ochranu proti kapající vodě a cizím pevným předmětům. Na fasádách budov se doporučuje minimálně IP44, které chrání před stříkající vodou. Elektrická zařízení uložená v zemi nebo zakopaná musí dosahovat krytí IP65 nebo IP67, což znamená úplnou ochranu proti prachu a odolnost proti krátkodobému (IP67) nebo trvalému (IP65) ponoření do vody.
| Umístění zařízení | Doporučené krytí IP | Popis ochrany |
|---|---|---|
| Pod střechou | IP23 | Kapající voda, pevné předměty |
| Na fasádě | IP44 | Stříkající voda, větší pevné předměty |
| V zemi | IP65 / IP67 | Prachotěsné, ponoření do vody |
Testování a certifikace stupňů krytí IP

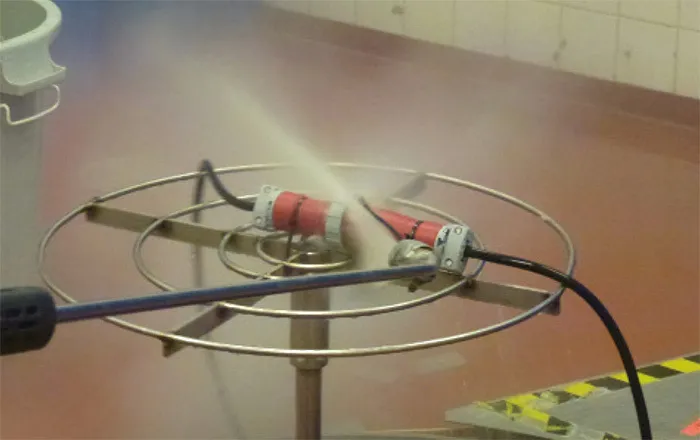

Testování IP krytí probíhá výhradně v certifikovaných laboratořích podle normy ČSN EN 60529, která definuje stupně krytí IP a způsoby jejich ověřování. Pro ověření ochrany elektrických zařízení se používají různé metody, například test s rozprašovací tryskou, která simuluje proud vody pod tlakem. U nejvyššího stupně IP69K se zařízení vystavuje vodě o teplotě 80 °C s tlakem 80-100 barů, přičemž průtok vody je 14-16 litrů za minutu ze vzdálenosti 10-15 cm po dobu 30 sekund. Tento test potvrzuje odolnost vůči vysokotlaké horké vodě, což je klíčové pro elektroinstalace v náročných podmínkách.
Jak číst a interpretovat tabulku krytí IP
Tabulka krytí IP zobrazuje dvě číslice – první označuje ochranu proti pevným částicím a prachu, druhá udává ochranu proti vodě. Například krytí IP54 znamená ochranu proti prachu v množství, které neohrožuje funkci zařízení, a stříkající vodě z jakéhokoliv směru. Správný výběr krytí IP proto pomáhá zajistit bezpečnost a dlouhou životnost elektrospotřebičů v různých prostředích.
Tip: Pro výběr správného stupně IP krytí vždy zohledněte prostředí, kde bude zařízení používáno – od vlhkosti a prachu po možnost přímého kontaktu s vodou. Nesprávné použití IP krytí může vést k poškození elektroinstalace a ohrožení bezpečnosti.
_“Certifikace IP krytí je základním prvkem pro ochranu elektrických zařízení před vnějšími vlivy, a proto je nezbytné spoléhat se pouze na ověřené laboratorní zkoušky,“_ vysvětluje specialista na elektroinstalace.
Časté chyby a doporučení při výběru IP krytí
Chyby při výběru krytí IP u elektrických zařízení často vyplývají z nedodržení normy ČSN EN 60529 a neadekvátního zohlednění konkrétních podmínek prostředí instalace. Častým problémem je ignorování tabulek IP krytí, které přesně definují ochranu proti prachu a vodě podle jednotlivých stupňů. Nesprávná interpretace těchto tabulek vede k volbě nevhodného krytí, například IP20 místo doporučeného IP44 pro venkovní použití, což zvyšuje riziko poškození elektroinstalace vlivem vlhkosti nebo mechanických nečistot.
Doporučuji při výběru IP krytí vždy vycházet z normy ČSN EN 60529 a pečlivě vyhodnotit vlhkost, prachové zatížení a mechanické namáhání v místě instalace. Pro správný výběr pomáhá:
- Zohlednit přesné hodnoty první a druhé číslice IP kódu, např. IP54 znamená částečnou ochranu proti prachu a stříkající vodě ze všech směrů, vhodné pro venkovní svítidla s pohybovým čidlem.
- Používat oficiální tabulky krytí IP, kde první číslice určuje ochranu proti pevným částicím (např. IP4x chrání proti cizím tělesům větším než 1 mm), druhá číslice pak ochranu proti vodě (např. IPx4 chrání proti stříkající vodě ze všech směrů).
- Dodržovat doporučené minimální stupně krytí podle prostředí, například IP44 pro venkovní fasádní instalace, IP65 pro rozvodnice venku nebo IP67 pro zařízení vystavená dočasnému ponoření.
- Vyvarovat se časté chyby podcenění požadavků na ochranu, která vede k selhání zařízení a zkratu, zvláště v prostředích s vysokou vlhkostí nebo prachem.
Jak číst a interpretovat tabulku krytí IP
Tabulka krytí IP obsahuje dvě číslice: první označuje ochranu proti pevným částicím a nebezpečnému dotyku, druhá ochranu proti vodě. Například:
| IP kód | Ochrana proti pevným částicím | Ochrana proti vodě |
|---|---|---|
| IP20 | Ochrana proti dotyku prstem a cizím tělesům >12,5 mm | Bez ochrany proti vodě |
| IP44 | Ochrana proti cizím tělesům >1 mm | Ochrana proti stříkající vodě ze všech směrů (10 l/min, 5 min) |
| IP54 | Částečná ochrana proti prachu, úplná ochrana proti dotyku | Ochrana proti stříkající vodě ze všech směrů |
| IP65 | Prachotěsné, úplná ochrana proti dotyku | Ochrana proti tryskající vodě (12,5 mm tryska, 12,5 l/min, 3 min) |
| IP67 | Prachotěsné, úplná ochrana proti dotyku | Ochrana proti dočasnému ponoření do 1 m na 30 min |
Správné čtení tabulky umožňuje přesně určit, zda je zařízení vhodné pro dané prostředí. Například IP20 se hodí pro suché vnitřní prostory bez přímého kontaktu s vodou, zatímco IP44 je nezbytné u venkovních svítidel vystavených stříkající vodě.
Tip: Častá chyba je volba IP20 pro venkovní svítidla, což vede k rychlé korozi a zkratu. Pro venkovní použití doporučuji minimálně IP44 nebo vyšší podle konkrétních podmínek.
Pro koho se to hodí: Výběr IP krytí podle tabulek je vhodný pro projektanty elektroinstalací, montážní firmy a správce budov, kteří musí zajistit bezpečnost a funkčnost zařízení.
Pro koho NE: Pro laiky bez znalosti norem může být interpretace tabulek složitá, proto doporučuji konzultaci s odborníkem nebo elektroprojektantem.
Speciální případy a označení IP (např. IP69K, IP XX S)
Speciální označení krytí IP doplňují standardní tabulky stupňů ochrany elektrických zařízení podle normy IP krytí a rozšiřují tak možnosti využití v náročných podmínkách elektroinstalace. Například IP69K představuje vysokou odolnost proti vysokotlakému čištění vodou o teplotě 80 °C a tlaku 80-100 barů, což se využívá v potravinářském průmyslu nebo v prostředí vyžadujícím sterilizaci. Označení IP XX S pak signalizuje ochranu proti vniknutí pevných předmětů i při použití nástroje nebo tenkého předmětu, což je důležité pro zařízení, kde hrozí kontakt ostrými či tenkými částmi.
Jak číst a interpretovat tabulku krytí IP
- První číslice v tabulce krytí IP určuje stupeň ochrany proti vniknutí pevných částic a prachu
- Druhá číslice označuje ochranu proti vodě v různých formách
- Speciální písmena jako S doplňují informace o ochraně proti dotyku nebo nástrojům
- IP69K je přidána jako zvláštní kategorie pro extrémní testování v rámci normy IP ochrana
Tip: Pro správný výběr krytí IP je nezbytné zohlednit plánované prostředí a typ rizik, včetně požadavků na vysokotlaké čištění nebo možnost kontaktu nástrojů s elektrickými zařízeními.
