Maximální zatížení jističe 25A a dalších typů určuje nejen jmenovitý proud jističe, ale také vypínací charakteristika a správný průřez vodiče. Nesprávné dimenzování může vést k přetížení elektrické instalace nebo nežádoucím výpadkům. Přesné určení těchto parametrů zajistí bezpečný a spolehlivý provoz elektroinstalace.
📝 Hlavní myšlenky
- Maximální zatížení jističe by nemělo překročit cca 80 % jeho jmenovitého proudu při souvislé zátěži.
- Jmenovitý proud jističe se běžně pohybuje od 10 A do 32 A, podle typu a použití.
- Pro zásuvkové obvody s vodiči 2,5 mm² se doporučuje jistič 16 A, pro světelné okruhy s vodiči 1,5 mm² jistič 10 A.
- Výpočet zatížení pro jednofázovou síť: výkon (kW) = napětí (230 V) × proud (A).
- Třífázový jistič 3×25 A odpovídá maximálnímu výkonu přibližně 17,3 kW při běžném účiníku.

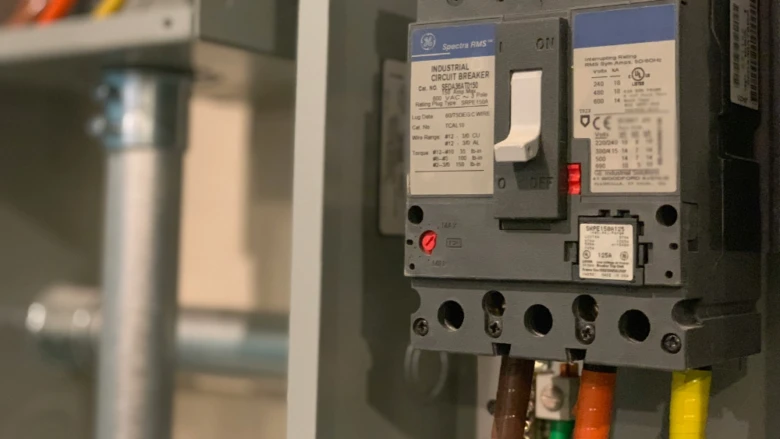

Co je elektrický jistič a jak funguje jeho maximální zatížení?
Elektrický jistič přeruší elektrický obvod při překročení svého maximálního zatížení, které odpovídá jeho jmenovitému proudu. U jističe 16 A znamená maximální proudové zatížení 16 ampér, tedy ochranu proti přetížení a zkratu, pokud proud v obvodu přesáhne tuto hodnotu.
Jmenovitý proud jističe stanovuje maximální zatížení, které může jistič bezpečně unést bez vypnutí. Elektrický jistič chrání zařízení a vedení před poškozením tím, že automaticky vypne proud při překročení této hodnoty. Pro domácí instalace se nejčastěji používají jističe s hodnotami od 10 A do 32 A, přičemž například jistič 25 A dovoluje bezpečné zatížení do 25 ampér.
Jak určit maximální zatížení jističe podle typu a hodnoty
Maximální zatížení jističe se určuje podle jeho jmenovitého proudu, který bývá vyznačen na těle jističe. Průřez vodiče musí odpovídat hodnotě jističe, protože nesprávný průřez vede k nesprávnému vypínání a riziku přehřátí. Vypínací charakteristika jističe dále definuje, jak rychle jistič reaguje na přetížení nebo zkrat. U třífázových jističů zatížení odpovídá součtu proudů ve všech třech fázích.
Jak zjistit maximální zatížení jističe podle jeho hodnoty?
Maximální zatížení elektrického jističe závisí především na jeho jmenovitém proudu a typu napájecí sítě. Pro správné dimenzování je nezbytné přepočítat proudovou hodnotu jističe na odpovídající výkon v kilowattech. Tento výpočet umožňuje zjistit, jaké zatížení může jistič bezpečně unést, což je klíčové pro ochranu elektrické instalace a zařízení.
Výpočet zatížení pro jednofázové jističe
Pro jednofázovou síť s napětím 230 V se maximální zatížení jističe vypočítá jako součin napětí a jmenovitého proudu. Například jistič s hodnotou 16 A umožňuje zatížení přibližně 3,68 kW (230 V × 16 A). Podobně jistič 25 A unese maximální výkon kolem 5,75 kW. Tento výpočet pomáhá určit bezpečné zatížení jističe a správně nastavit jeho hodnotu podle potřeby domácnosti nebo provozu.
Výpočet zatížení pro třífázové jističe
U třífázové sítě s napětím 400 V se maximální výkon přibližně vypočítá jako 0,6928 × jmenovitý proud × napětí. Pro jistič 3×25 A to znamená maximální zatížení kolem 17,3 kW. Tento vztah vychází z efektivního využití tří fází a je zásadní při dimenzování jističů pro větší spotřebiče nebo průmyslové instalace. Znalost tohoto výpočtu je důležitá i při volbě správného průřezu vodiče a vypínací charakteristiky jističe.
| Jmenovitý proud (A) | Jednofázový výkon (kW) | Třífázový výkon (kW) |
|---|---|---|
| 10 | 2,3 | 6,9 |
| 16 | 3,68 | 11,1 |
| 25 | 5,75 | 17,3 |
| 32 | 7,36 | 22,2 |
Běžné typy jističů a jejich doporučené zatížení v domácnosti
Nejčastěji používané typy jističů v domácích instalacích se liší vypínací charakteristikou, která určuje, při jakém násobku jmenovitého proudu jistič vypne. Správný výběr jističe podle charakteristiky a průřezu vodiče zajistí bezpečné zatížení a ochranu elektrického obvodu.
Charakteristiky jističů B, C a D
Jističe typu B vypínají při 3-5násobku jmenovitého proudu, což je vhodné pro běžné domácí spotřebiče a osvětlení. Typ C má vypínací charakteristiku nastavenu na 5-10násobek jmenovitého proudu, což jej předurčuje pro obvody s vyšším nárazovým proudem, například pro motory. Jističe D vypínají až při 10-20násobku jmenovitého proudu a používají se hlavně v průmyslových aplikacích s velkými spouštěcími proudy.
Doporučené zatížení podle průřezu vodiče
Pro zásuvkové obvody s průřezem vodiče 2,5 mm² se běžně volí jistič 16 A s charakteristikou B, který odpovídá maximálnímu zatížení jističe 25A v rámci bezpečného provozu. Světelné obvody, kde se používají vodiče o průřezu 1,5 mm², mají doporučený jistič 10 A s charakteristikou B, což reflektuje nižší maximální proudové zatížení a zajišťuje ochranu instalace.
| Typ jističe | Vypínací charakteristika | Doporučené použití | Průřez vodiče (mm²) | Maximální zatížení jističe (A) |
|---|---|---|---|---|
| B | 3-5× jmenovitý proud | Zásuvkové a světelné obvody | 1,5-2,5 | 10-16 |
| C | 5-10× jmenovitý proud | Motory, vyšší nárazové proudy | 2,5-4 | 16-25 |
| D | 10-20× jmenovitý proud | Průmyslové stroje | 4 a více | Nad 25 |
Jak správně dimenzovat jistič podle průřezu vodiče a zátěže?
Správné dimenzování elektrického jističe vychází především z průřezu připojeného vodiče a charakteru zátěže. Maximální zatížení jističe závisí na rovnoměrném rozložení zatížení mezi jednotlivé fáze u třífázových jističů, protože nerovnoměrné zatížení může způsobit nežádoucí vybavení jističe i při dodržení jmenovitého proudu.
Pravidla dimenzování podle průřezu vodiče
Průřez vodiče přímo určuje maximální zatížení jističe, které může být bezpečně přenášeno. Například vodič o průřezu 2,5 mm² odpovídá jističům s jmenovitým proudem 16 A, což je běžné pro zásuvkové okruhy. Světelné okruhy často používají vodič průřezu 1,5 mm², který odpovídá jističům 10 A. Je důležité dodržet správné proporce mezi vodičem a jističem, aby se předešlo přehřívání a následným rizikům.
Nerovnoměrné zatížení fází u třífázových jističů
Nerovnoměrné zatížení fází u třífázového jističe může způsobit vybavení jističe i tehdy, když celkové zatížení nepřekročí maximální povolený proud. Nerovnováha totiž vede k nadproudům na jednotlivých fázích, které jistič vyhodnotí jako přetížení. Proto je nutné rovnoměrně rozdělit zatížení mezi všechny tři fáze.
Bezpečnostní pravidla:
- Zvolit vodič s průřezem odpovídajícím jmenovitému proudu jističe
- Zajistit rovnoměrné zatížení fází u třífázových jističů
- Respektovat vypínací charakteristiku jističe při dimenzování
- Nepřekračovat maximální zatížení jističe 25A v bytových instalacích
- Pravidelně kontrolovat stav vodičů a jističů kvůli bezpečnému zatížení
Tip: Pro správný výpočet zatížení elektrického jističe je nutné znát nejen jmenovitý proud jističe, ale i charakter zátěže a průřez vodičů, aby se předešlo nechtěnému vybavení.

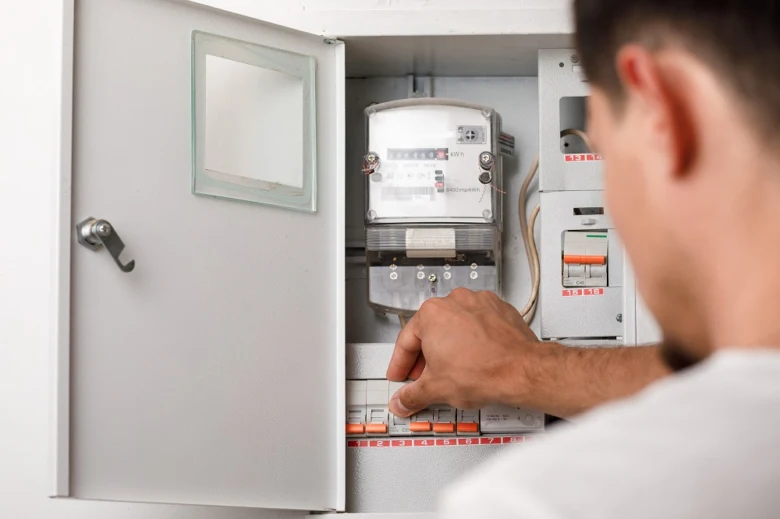

Kdy a jak vyměnit jistič?
Výměnu jističe je nutné svěřit kvalifikovanému elektrikáři, který zajistí správný výběr podle jmenovitého proudu jističe a vypínací charakteristiky. Elektrikář přizpůsobí jistič maximálnímu zatížení, zohlední průřez vodiče a bezpečné zatížení jističe v dané instalaci. Revizní technik pak provede kontrolu a zajistí všechny formality s distributorem elektřiny, včetně zápisu o změně v odběrném místě.
Neodborná výměna může vést k přetížení jističe, které způsobuje časté vypínání nebo riziko požáru. Cena výměny zahrnuje práci elektrikáře, nový jistič i poplatky distributorovi.
- Posouzení potřeby výměny – zhodnocení stávajícího jističe a maximálního zatížení jističe 25A nebo jiných hodnot
- Výběr vhodného typu jističe – podle jmenovitého proudu a vypínací charakteristiky jističe
- Výměna a zapojení jističe – provede elektrikář s odbornou kvalifikací
- Kontrola a revize – zajistí revizní technik včetně oznámení distributorovi elektřiny
- Aktualizace dokumentace – evidování změn v elektroinstalaci a odběrném místě
Jak správně nastavit maximální zatížení na elektrickém jističe
Nastavení maximálního zatížení vychází z jmenovitého proudu jističe a souvisí s průřezem vodiče, který musí odpovídat vypínací charakteristice jističe a celkovému třífázovému jistič zatížení v domácnosti nebo provozu.
Časté dotazy k maximálnímu zatížení elektrického jističe
Návod na výpočet zatížení elektrického jističe
Maximální zatížení jističe se vypočítá jako součin jmenovitého proudu a napětí, například pro jednofázový jistič 16 A a 230 V je to 3,68 kW. Pro dlouhodobý provoz se doporučuje maximálně 80 % této hodnoty, což zajišťuje bezpečné zatížení jističe.
Otázka: Jaké je maximální zatížení 16A jističe?
Maximální zatížení 16A jističe při 230 V je přibližně 3,68 kW, doporučené dlouhodobé zatížení je 2,9 kW, což zabraňuje vybavení jističe při běžné spotřebě.
Otázka: Jaké je maximální zatížení 10A jističe?
Jistič 10A má maximální výkon kolem 2,3 kW, bezpečné souvislé zatížení by nemělo překročit 1,8 kW.
Otázka: Jaké je maximální zatížení 25A jističe?
Pro jistič 25A je maximální výkon 5,75 kW, přičemž bezpečné zatížení je cca 4,6 kW při jednofázovém zapojení.
Otázka: Jaký je rozdíl mezi jističem B16 a C16?
Jistič B16 vypíná při 3-5násobku jmenovitého proudu, vhodný pro běžné domácnosti, zatímco C16 při 5-10násobku, což je lepší pro spotřebiče s proudovými rázy.
Otázka: Jak správně nastavit maximální zatížení na elektrickém jističe?
Nastavení maximálního zatížení by mělo respektovat 80% pravidlo jmenovitého proudu jističe, aby se předešlo nadměrnému vybavení a přehřívání.
Otázka: Jak vypočítat maximální zatížení pro elektrický jistič 32A?
Maximální výkon jističe 32A je 7,36 kW, s bezpečným dlouhodobým zatížením přibližně 5,9 kW.
Otázka: Jaký jistič zvolit pro motor s výkonem 4 kW?
Pro motor 4 kW se doporučuje jistič s charakteristikou C a proudem minimálně 16-20 A kvůli startovacím proudovým rázům.
Otázka: Jaké jsou limity zatížení pro jističe 25A v bytové instalaci?
Maximální zatížení jističe 25A je 5,75 kW, přičemž bezpečné dlouhodobé zatížení je kolem 4,6 kW, což odpovídá běžným podmínkám v domácnosti.
Otázka: Co znamená nerovnoměrné zatížení fází u třífázového jističe?
Nerovnoměrné zatížení fází způsobuje vyšší proud v jedné z fází, což může vést k vybavení jističe i při správném celkovém zatížení.
Otázka: Kdo má provádět výměnu elektrického jističe?
Výměnu jističe smí provádět pouze kvalifikovaný elektrikář, který zajistí i revizi a souhlas s distributorem elektřiny.
Otázka: Jaký je rozdíl mezi jističem charakteristiky B, C a D?
Charakteristika B spouští při 3-5násobku proudu, C při 5-10násobku a D při 10-20násobku, což ovlivňuje použití dle typu zátěže a proudových rázů.
Otázka: Jak správně dimenzovat jistič podle průřezu vodiče?
Jistič by měl být dimenzován tak, aby jmenovitý proud nepřekročil 80 % zatížení vodiče; například vodič 2,5 mm² odpovídá jističe 16 A.
Otázka: Jak vypočítat maximální výkon odpovídající jmenovitému proudu jističe?
Výkon (P) se vypočítá jako P = U × I × cos φ pro jednofázovou síť, kde U je napětí, I jmenovitý proud a cos φ účiník.
Otázka: Jaké jsou bezpečnostní limity pro maximální zatížení jističe v domácnosti?
Bezpečné zatížení by nemělo překročit 80 % jmenovitého proudu, což zabraňuje nadměrnému zahřívání a předčasnému vybavení.
Otázka: Jak se řeší nerovnoměrné zatížení fází u třífázového jističe?
Nerovnoměrné zatížení se koriguje rovnoměrným rozložením spotřebičů mezi jednotlivé fáze, čímž se zvyšuje životnost jističe a stabilita sítě.
