Elektroměr slouží k přesnému měření spotřeby elektrické energie v domácnostech i průmyslových objektech. Správné zapojení jednofázového nebo třífázového elektroměru v elektroměrovém rozváděči zajišťuje spolehlivý provoz a přesné vyúčtování elektřiny. Princip fungování elektroměru je založen na měření elektrického proudu a napětí v síti.
Podstata v kostce
- Elektroměr měří spotřebu elektrické energie v kilowatthodinách (kWh).
- Existují mechanické i elektronické impulzní elektroměry s různými principy měření.
- Správné zapojení elektroměru vyžaduje dodržení normy ČSN EN 60898 a správné dimenzování jističe.
- Třífázové elektroměry musí být zapojeny s dodržením správného sledu fází L1, L2, L3.
- Přesnost měření ovlivňují správné měřicí transformátory proudu a typ odběrové zátěže.
Jak elektroměr funguje a jak měří spotřebu elektřiny
Elektroměr měří spotřebu elektrické energie v kilowatthodinách (kWh) převodem elektrické práce na číselnou hodnotu. Mechanické indukční elektroměry využívají princip vířivých proudů, které v hliníkovém kotouči generují magnetické pole a způsobují jeho otáčení úměrné průtoku elektrické energie. Počet otáček kotouče odpovídá spotřebě, která se zaznamenává na číselníku v kWh. Tento typ elektroměru vyžaduje pravidelné plombování pro zajištění správnosti měření a jeho přesnost je nižší než u moderních elektronických přístrojů.
Princip měření elektroměru pomocí vířivých proudů
Mechanický elektroměr obsahuje hliníkový kotouč, v němž vířivé proudy vznikají působením magnetického pole generovaného cívkami napětí a proudu. Tyto vířivé proudy vytvářejí protitlak, který otáčí kotoučem rychlostí přímo úměrnou okamžité spotřebě elektřiny. Přesnost měření je závislá na správném zapojení a pravidelném ověřování elektroměru, přičemž odečtová konstanta udává počet otáček kotouče na jednu kilowatthodinu. Plombování elektroměru brání neoprávněným zásahům a je vyžadováno podle platných norem.
Funkce elektronických impulzních elektroměrů
Elektronické impulzní elektroměry generují impulzy, jejichž počet přímo odpovídá spotřebě elektrické energie v kWh. Tyto impulzy lze počítat pro přesný odečet a umožňují dálkovou komunikaci s dispečerskými systémy. Impulzní elektroměry podporují integraci do chytrých elektroměrových rozváděčů a systémů řízení spotřeby, což umožňuje sledování aktuálního odběru v reálném čase. Používají se jak u jednofázových, tak třífázových instalací a nahrazují mechanické elektroměry díky vyšší přesnosti měření a možnosti aktualizace dat bez fyzické kontroly.
| Typ elektroměru | Princip měření | Přesnost | Komunikace | Použití |
|---|---|---|---|---|
| Mechanický indukční | Vířivé proudy otáčejí kotouč | Nižší | Mechanický odečet | Jednofázové i třífázové |
| Elektronický impulzní | Generuje impulzy podle spotřeby | Vyšší | Dálkový odečet, HDO, chytrá síť | Jednofázové i třífázové |
Tip: Přesnost měření elektronických impulzních elektroměrů dosahuje třídy 0,5 S, což je nezbytné pro přesné vyúčtování a splnění ČSN EN norem. Mechanické elektroměry obvykle dosahují třídy přesnosti 1,0 nebo horší.

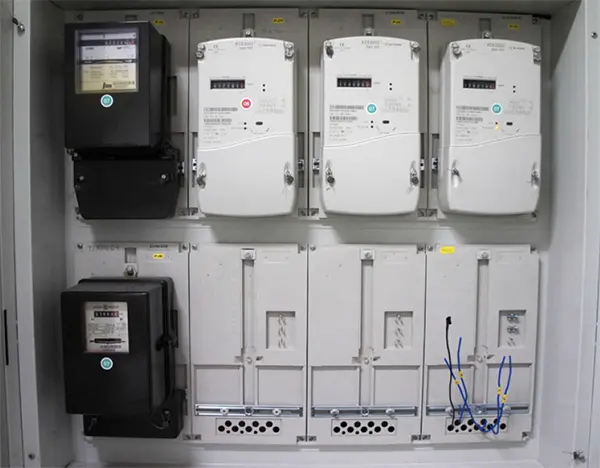

Typy elektroměrů a jejich umístění v elektrické instalaci
Elektroměry se rozdělují podle počtu fází a způsobu zapojení na jednofázové elektroměry a třífázové elektroměry. Jednofázový elektroměr je určen pro menší odběry typicky v domácnostech s jednofázovým připojením. Třífázový elektroměr se používá u větších odběrů, například v rodinných domech s třífázovou sítí. Dále rozlišujeme přímé elektroměry, které měří přímo proud a napětí v obvodu, a nepřímé elektroměry, které využívají proudové transformátory pro měření vyšších proudů.
Moderní elektroměry jsou převážně elektronické, například modely ADX12A, ZE 110 či SM402D, které zajišťují přesné měření elektřiny a podporují funkce jako sazbové impulzy nebo dálkový odečet. Elektroměr je vždy umístěný v elektroměrovém rozváděči, který se instaluje na hranici pozemku, fasádě domu nebo v chodbě. Na rozváděči najdete také identifikační číslo elektroměru, nutné pro správnou fakturaci a plombování elektroměru.
| Typ elektroměru | Použití | Příklad modelu | Umístění |
|---|---|---|---|
| Jednofázový | Domácí odběry | ADX12A | Elektroměrový rozváděč na hranici pozemku |
| Třífázový | Větší odběry | ZE 110 | Fasáda domu, technická místnost |
| Nepřímý (s CT) | Průmyslové aplikace | SM402D | Elektroměrový rozváděč uvnitř budovy |
Praktický postup při instalaci a zapojení elektroměru
Správné zapojení elektroměru do elektrické sítě vyžaduje dodržení norem zapojení elektroměru, kde třífázový elektroměr měří proudy a napětí ve všech fázích. Instalaci smí provádět pouze kvalifikovaný elektrikář s oprávněním, aby byla zachována bezpečnost a správnost měření.
Základní pravidla a normy pro zapojení elektroměru
Instalace elektroměru musí splňovat přísná pravidla a normy, které zajišťují bezpečnost i správnou funkci měření elektřiny. Klíčovým prvkem je správné dimenzování hlavního jističe a dodržení norem platných pro elektrické sítě TN i TT.
Požadavky na hlavní jistič před elektroměrem
Hlavní jistič před elektroměrem musí mít charakteristiku B, která zaručuje rychlou reakci na přetížení a zkratové proudy, aniž by docházelo k nežádoucímu vypínání. Jmenovitý proud jističe se volí v rozmezí 10 až 80 A podle velikosti elektrické instalace a očekávané zátěže v domácnosti či objektu. Správný výběr jističe je nezbytný pro ochranu vodičů a zařízení před poškozením a zároveň pro splnění požadavků na bezpečnost. Nesprávné dimenzování může vést k častým výpadkům nebo ke zvýšenému riziku požáru. V elektroměrovém rozváděči je také nutné dbát na správné zapojení vodičů a ochranných prvků, čímž se zajistí efektivní měření elektřiny a ochrana spotřebičů.
Normy ČSN EN 60898 a ČSN EN 60947 a jejich význam
Normy ČSN EN 60898 a ČSN EN 60947 stanovují technické požadavky na jističe a pravidla jejich instalace v elektrických sítích TN a TT. ČSN EN 60898 se zaměřuje na jističe používané v domácnostech a malých objektech, zatímco ČSN EN 60947 platí pro průmyslové aplikace a rozváděče. Dodržování těchto norem zajišťuje správné plombování elektroměru a správnou funkci sazbových impulzů, které ovlivňují přesnost měření elektřiny. V sítích TN a TT se liší požadavky na rozdělení vodičů a ochranné prvky, což ovlivňuje i správné zapojení jednofázového i třífázového elektroměru. Nedodržení norem je jednou z nejčastějších chyb při zapojení elektroměru, která může způsobit nesprávné měření nebo ohrozit bezpečnost elektrického rozvodu.
- Charakteristika jističe B pro rychlou ochranu
- Jmenovitý proud jističe 10-80 A dle velikosti instalace
- Normy ČSN EN 60898 (domácnosti) a ČSN EN 60947 (průmysl)
- Odlišnosti zapojení v sítích TN a TT
- Správné plombování elektroměru a zapojení sazbových cívek
- Rozdíly v zapojení jednofázového a třífázového elektroměru
Postup zapojení jednofázového a třífázového elektroměru
Zapojení elektroměru vyžaduje přesné dodržení správného postupu, který zaručí správné měření elektřiny a bezpečný provoz elektrické instalace. Níže je praktický postup při instalaci a zapojení jednofázového a třífázového elektroměru.
Postup zapojení jednofázového elektroměru
- Příprava elektroměrového rozváděče – zajistěte vhodný prostor s přístupem pro instalaci jednofázového elektroměru a možnost plombování elektroměru.
- Připojení fáze L1 – připojte fázový vodič do příslušného svorkového bloku elektroměru, dodržujte polaritu.
- Připojení nulového vodiče – připojte nulový vodič do elektroměru podle výrobních instrukcí.
- Dimenzování jističe – použijte jistič s proudem v rozsahu 10-80 A, podle maximálního odběru elektrické sítě.
- Instalace a zapojení sazbového spínače – pokud je součástí měření, připojte jej přes jistič s proudem 2 A a charakteristikou B.
- Plombování elektroměru – zajistěte elektroměr plombou proti neoprávněnému zásahu.
- Kontrola zapojení – ověřte správnost zapojení a funkčnost elektroměru před uvedením do provozu.
Postup zapojení třífázového elektroměru
- Připravení elektroměrového rozváděče – zvolte dostatečně dimenzovaný rozváděč s místem pro třífázový elektroměr a sazbové impulzy.
- Připojení fází L1, L2 a L3 – zapojte všechny tři fázové vodiče do správných svorek, dodržujte pořadí fází pro přesnost měření.
- Připojení nulového vodiče – připojte podle technických požadavků výrobce elektroměru.
- Dimenzování jističů – použijte jističe v rozsahu 10-80 A pro jednotlivé fáze podle odběru.
- Zapojení sazbových spínačů – instalujte přes jističe s proudem 2 A, případně 25 A, aby bylo možné řídit tarifní impulzy.
- Plombování elektroměru – proveďte plombování měřidla, aby byla garantována jeho neporušenost.
- Ověření funkčnosti – zkontrolujte, zda elektroměr správně měří spotřebu ve všech třech fázích a zda jsou sazby správně indikované.
Tip: Správné zapojení třífázového elektroměru vyžaduje přesné dodržení sledu fází L1, L2, L3, aby bylo měření elektřiny přesné a v souladu s normami.
Význam označení T1 a T2 na elektroměru a jejich funkce
Označení T1 a T2 na elektroměru označuje důležité svorky pro správné zapojení měření elektřiny. Svorka T1 představuje vstupní vodič, kterým proud vstupuje do elektroměru, zatímco svorka T2 je výstupní svorkou vedoucí dále do rozvodu. U jednofázového i třífázového elektroměru tyto svorky umožňují připojení sazbových impulsů, které slouží k rozlišení tarifů a správnému zaznamenání spotřeby v elektroměrovém rozváděči. Plombování elektroměru pak zajišťuje neporušenost zapojení a přesnost měření. Správné použití svorek T1 a T2 je klíčové pro funkčnost a spolehlivost elektroměru.
Co znamenají označení T1 a T2 na elektroměru
Svorky T1 a T2 na elektroměru slouží k připojení vstupního a výstupního vodiče, případně k připojení sazbových impulsů, které umožňují sledovat různé sazby za elektřinu. Tyto impulzy se používají k přesnému měření spotřeby podle platných tarifů a pomáhají optimalizovat náklady na elektřinu.
Přesnost měření a vliv odběrových zátěží
Přesnost měření elektroměru závisí především na kvalitě měřicích transformátorů proudu (MTP), které musí mít třídu přesnosti 0,5 S a sekundární proud 5 A. Tyto parametry zajišťují přesné převody proudu do elektroměrového rozváděče bez významných odchylek. V případě nelineárních odběrových zátěží, například u moderních elektronických spotřebičů, dochází k deformacím proudu a napětí, což může ovlivnit přesnost měření elektřiny a způsobit zkreslení výsledků.
Častou chybou při zapojení je použití jednofázového elektroměru pro měření třífázového odběru, což výrazně snižuje spolehlivost dat. Správné zapojení třífázového elektroměru zahrnuje zapojení všech tří fází a správné využití svorek T1 a T2, které slouží k připojení sazbových impulzů a dalších měřicích signálů.
Tip: Při instalaci elektroměru vždy zkontrolujte správné plombování elektroměru a dodržení platných norem zapojení elektroměru, aby byla měření platná a přesná.
Údržba, kalibrace a bezpečnost elektroměrů
Elektroměry, ať už jednofázové nebo třífázové, musí pro správné měření elektřiny pravidelně procházet kalibrací a plombováním, které provádí autorizované zkušebny. Plomba elektroměru zajišťuje ochranu proti neoprávněnému zásahu, čímž se předchází manipulacím narušujícím přesnost měření. Instalace a údržba elektroměrového rozváděče musí respektovat bezpečnostní normy, například ČSN EN 60898, které stanovují zásady ochrany a správného zapojení, včetně pokynů k elektroměrům 3-fázovým a jejich měření. Preventivní kontroly jsou nezbytné pro dlouhodobou spolehlivost a ověřování správné funkce sazbových impulzů či čtyřkvadrantních elektroměrů používaných u dodavatele ČEZ.
Bezpečnostní pravidla při údržbě a zapojení elektroměru
- Provádět kalibraci pouze autorizovanými osobami
- Zajistit plombování po každé kontrole nebo výměně elektroměru
- Dodržovat normy ČSN pro instalaci a zapojení elektroměru do elektrické sítě
- Chránit elektroměrový rozváděč proti neoprávněnému přístupu
- Provádět pravidelné preventivní kontroly a odečty stavu elektroměru pro dodavatele energie
Tip: Při instalaci elektroměru 3-fázového je klíčové přesné zapojení dle platných norem, které minimalizuje riziko nesprávného měření nebo poruchy.
Možnosti moderních elektronických elektroměrů a integrace do chytrých domácností
Moderní impulzní elektroměry a jejich komunikační schopnosti
Moderní elektronické impulzní elektroměry, dostupné v jednofázovém i třífázovém provedení, generují přesné sazbové impulzy v jednotkách Wh nebo kWh. Tyto impulzy umožňují digitální odečet spotřeby a přenos dat prostřednictvím standardizovaných komunikačních protokolů, například IEC 62056 (DLMS/COSEM). Díky tomu lze stav elektroměru číst vzdáleně bez fyzického přístupu k přístroji, což výrazně zefektivňuje měření a fakturaci.
Integrace chytrých elektroměrů do domácích automatizačních systémů
Chytré elektroměry, jako jsou modely nasazované společností ČEZ, podporují připojení k domácím řídicím systémům přes rozhraní M-Bus, RS-485 nebo bezdrátové protokoly. Tato integrace umožňuje sledovat aktuální spotřebu elektřiny v reálném čase, analyzovat zatížení jednotlivých fází a optimalizovat využití elektrických spotřebičů. V praxi to znamená možnost nastavení automatických reakcí, například vypnutí nepoužívaných zařízení nebo přepnutí do nižší sazby na základě tarifních impulzů.
Požadavky na zapojení a plombování
Správné zapojení moderního elektroměru vyžaduje dodržení platných norem ČSN EN 62053 a ČSN EN 50470, které stanovují pravidla pro měření, přesnost a bezpečnost. U třífázových elektroměrů je nutné zajistit správný sled fází L1, L2, L3 z levé strany elektroměru, přičemž připojení musí být provedeno v elektroměrovém rozváděči s odpovídajícím jištěním. Plombování elektroměru je povinné a musí být provedeno autorizovanou osobou, aby byla zajištěna ochrana proti neoprávněné manipulaci a zachována platnost měření.
Výhody moderních elektroměrů pro uživatele
- Přesnost měření s třídou přesnosti 1 nebo lepší, často 0,5 S u měřicích transformátorů
- Dálkový odečet stavu a přenos dat do dispečinku dodavatele energie
- Podpora sazebních impulzů pro řízení tarifů a optimalizaci nákladů
- Možnost integrace s domácími automatizačními systémy pro efektivní řízení spotřeby
- Snížení nákladů na odečty a rychlejší detekce poruch či neoprávněných odběrů
Tabulka: Přehled základních parametrů moderních elektronických elektroměrů
| Parametr | Popis |
|---|---|
| Typ měření | Přímé (jednofázové, třífázové) nebo nepřímé (s MTP) |
| Komunikační protokol | IEC 62056 (DLMS/COSEM), M-Bus, RS-485 |
| Přesnost měření | Třída 1, 0,5 S (s měřicími transformátory) |
| Sazbové impulzy | Generování impulzů v Wh/kWh pro tarifní řízení |
| Plombování | Povinné, autorizovaná osoba, ochrana proti manipulaci |
| Integrace do chytrých domů | Podpora dálkového odečtu, řízení spotřeby, reálný čas |
Tip: Pro správné fungování a dlouhodobou přesnost elektroměru je nutné dodržet normy a doporučené postupy zapojení, zejména u třífázových přístrojů, a zajistit pravidelné ověřování a plombování.
Časté dotazy (FAQ) k zapojení a funkci elektroměru
Otázka: Jak se správně zapojuje jednofázový elektroměr?
Připojte fázi a nulový vodič do svorek podle schématu v elektroměrovém rozváděči, dimenzujte jistič 10-80 A s charakteristikou B, a zajistěte plombování elektroměru po instalaci.
Otázka: Jak se liší zapojení jednofázového a třífázového elektroměru?
Jednofázový elektroměr měří spotřebu na jedné fázi a nule, třífázový elektroměr zapojuje všechny tři fáze (L1, L2, L3) a nulu pro přesné měření elektřiny v trojfázové síti.
Otázka: Kdo má oprávnění připojit elektroměr?
Elektroměr smí instalovat pouze kvalifikovaný elektrikář s platnou autorizací podle ČSN a platných norem zapojení elektroměru.
Otázka: Co znamenají označení T1 a T2 na elektroměru?
Svorky T1 a T2 slouží k připojení sazbových impulsů nebo jako vstupní a výstupní body vodičů pro správné zapojení měření.
Otázka: Jak číst hodnoty na digitálním elektroměru?
Na displeji odečtěte číslice v kWh, které představují aktuální spotřebu elektřiny, přičemž u impulsních elektroměrů zaznamenejte počet impulzů.
Otázka: Jak zjistit aktuální stav elektroměru?
Odečtěte hodnotu z displeje elektroměru v kilowatthodinách (kWh) přímo z elektroměrového rozváděče.
Otázka: Jak odečíst stav elektroměru pro fakturaci?
Zapište přesně číslo z displeje elektroměru v kWh společně s datem odečtu a zašlete jej dodavateli energie.
Otázka: Jaký jistič se používá před elektroměrem?
Používá se hlavní jistič s charakteristikou B, jmenovitý proud 10-80 A, který je instalován ve svislé poloze s páčkou nahoře.
Otázka: Jaké jsou nejčastější chyby při zapojení elektroměru?
Nejčastější chyby zahrnují špatné připojení fází, nesprávné dimenzování jističe a chybné zapojení transformátorů proudu.
Otázka: Jak často se musí elektroměr kalibrovat?
Kalibrace elektroměru probíhá podle zkušebních intervalů stanovených příslušnou zkušebnou, obvykle po 6 až 10 letech provozu.
Otázka: Jak se chrání elektroměr proti neoprávněnému zásahu?
Elektroměr je plombován a rozváděč uzamčen, což zabraňuje manipulaci a zajišťuje bezpečnost a správnost měření.
Otázka: Jak zapojit chytrý elektroměr od ČEZu?
Chytrý elektroměr se připojuje podle dodaného schématu, umožňuje dálkový odečet a integraci do systémů chytré domácnosti přes datové rozhraní.
Otázka: Kde najdu číslo elektroměru?
Identifikační číslo elektroměru je vytištěno na štítku na jeho přední straně nebo uvnitř elektroměrového rozváděče.
Otázka: Jaký je rozdíl mezi přímým a nepřímým elektroměrem?
Přímý elektroměr měří proud přímo v obvodu, zatímco nepřímý používá měřicí transformátory proudu pro vysoké proudy a rozvody.
Otázka: Jaké jsou funkce sazbového spínače na elektroměru?
Sazbový spínač přepíná mezi tarify, je jištěn jističem 2 A a musí být plombovatelný, aby zajistil správné měření v různých sazbách.
