Proudové chrániče patří mezi základní prvky elektrické bezpečnosti, které chrání před úrazem elektrickým proudem i požárem. Správné zapojení a volba typu proudového chrániče zaručuje jejich spolehlivou funkci, přičemž citlivost a pravidelné testování jsou zásadní. Schéma zapojení proudového chrániče pomáhá zajistit, že celý rozvod odpovídá platným normám a bezpečnostním požadavkům.
📌 To nejdůležitější
- Proudové chrániče detekují únik proudu mimo pracovní vodiče a při překročení citlivosti 30 mA vypínají obvod.
- Typ A proudových chráničů detekuje i pulzující stejnosměrné zbytkové proudy, důležité pro moderní spotřebiče.
- Zapojení vodičů musí respektovat normu ČSN 33 2130, ochranný vodič PE se do chrániče nepřipojuje.
- V síti TN-C nelze proudový chránič použít, protože vodič PEN kombinuje nulový a ochranný vodič.
- Pravidelné testování tlačítkem TEST ověřuje správnou funkci chrániče, intervaly stanovuje výrobce.
Jak funguje proudový chránič a jak detekuje únik proudu

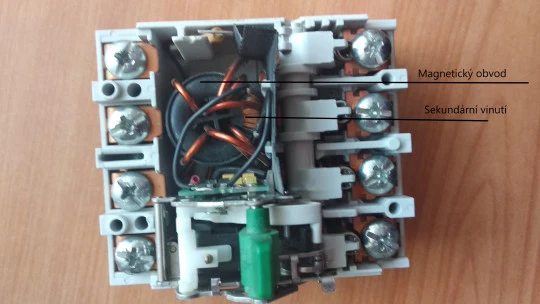

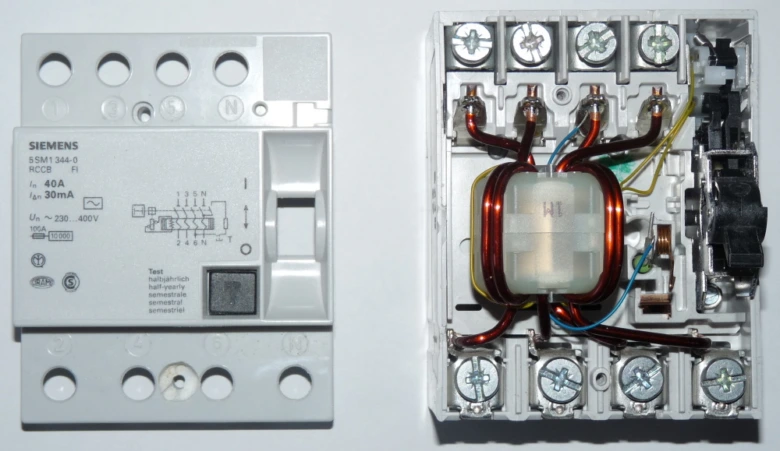

Proudový chránič detekuje unikající proud tím, že pomocí součtového transformátoru měří součet proudů v pracovních vodičích – fázi a nulovém vodiči. Pokud dojde k úniku proudu mimo tyto vodiče, například přes člověka nebo poruchu izolace, transformátor zaznamená rozdíl a při překročení nastavené citlivosti, obvykle 30 mA, proudový chránič okamžitě vypne napájení obvodu. Tak je zajištěna ochrana proti úrazu elektrickým proudem a sníženo riziko požáru.
Princip funkce proudového chrániče vychází ze zákona zachování elektrického proudu – v normálním stavu je součet proudů ve fázovém a nulovém vodiči nulový. Součtový transformátor sleduje tento stav a vyhodnocuje případný rozdíl. Citlivost proudového chrániče určuje hranici úniku, při které dojde k vypnutí.
- Proudový chránič využívá součtový transformátor k měření unikajícího proudu
- Citlivost proudového chrániče se nastavuje nejčastěji na 30 mA pro ochranu osob
- Při překročení citlivosti proudový chránič vypíná elektrický obvod
- Schéma zapojení proudového chrániče zohledňuje připojení fázového a nulového vodiče v síti TN-S
Jak funguje proudový chránič a proč je důležitý v rozvodech
Proudový chránič v domácím elektrickém rozvodu zabezpečuje bezpečnost tím, že detekuje i drobné úniky proudu, které standardní pojistky nezachytí. Jeho správné zapojení a pravidelné testování podle normy ČSN 33 2130 výrazně snižuje riziko úrazu a vznik požáru.
Typy a citlivost proudových chráničů v elektrických rozvodech
Proudové chrániče v elektrických rozvodech se liší podle typu a citlivosti, které ovlivňují jejich použití a schopnost detekovat úniky proudu. Správná volba závisí na konkrétním účelu – ochrana osob nebo ochrana před požárem.

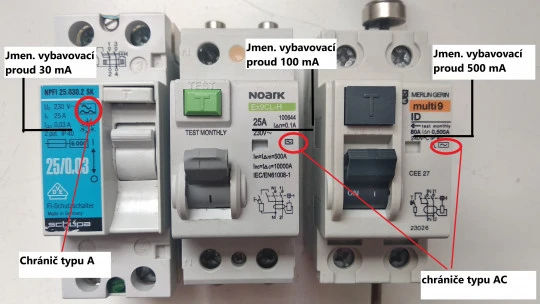

Citlivost proudových chráničů a jejich význam
Citlivost proudového chrániče udává velikost úniku proudu, při které chránič vypne obvod. Nejčastěji se používají hodnoty 30 mA pro ochranu osob a 300 mA pro požární ochranu. Citlivost 30 mA zajistí rychlé odpojení při nebezpečném úniku, což minimalizuje riziko úrazu elektrickým proudem. Naopak vyšší citlivost 300 mA slouží k detekci větších úniků, které mohou způsobit požár, a proto je vhodná pro ochranu majetku. Norma ČSN 33 2130 stanovuje požadavky na citlivost proudových chráničů v různých typech instalací, zejména v sítích TN-S.
Typy proudových chráničů a jejich detekční schopnosti
Typy proudových chráničů se liší podle schopnosti detekce různých druhů únikových proudů. Proudový chránič typu AC detekuje pouze střídavé úniky, zatímco typ A je schopen zaznamenat i pulzující stejnosměrné zbytkové proudy. Díky tomu je typ A vhodný do moderních domácností s elektronickými spotřebiči, které mohou generovat tyto proudy. Při zapojení proudového chrániče je proto nutné zvolit správný typ podle charakteru spotřebičů a požadavků na bezpečnost.
| Typ proudového chrániče | Citlivost (mA) | Doporučené použití |
|---|---|---|
| AC | 30, 100, 300 | Základní instalace bez stejnosměrných proudů |
| A | 30, 100, 300 | Elektronické spotřebiče, moderní instalace |
| B (méně běžný) | 30, 100, 300 | Průmyslové aplikace s DC složkami |
Správné zapojení vodičů proudového chrániče v různých typech sítí
Správné zapojení vodičů proudového chrániče se liší podle typu elektrické sítě a konfigurace rozvodu. Proudový chránič připojuje vždy vodič fáze a nulový vodič N, ochranný vodič PE se do chrániče nezapojí. Použití proudového chrániče je možné v sítích TN-S a IT, zatímco v TN-C není povoleno.
Zapojení jednofázového proudového chrániče
Jednofázový proudový chránič slouží především pro domácí instalace, kde se připojuje jeden vodič fáze a nulový vodič N. Ochranný vodič PE není součástí chrániče a připojuje se přímo k rozvaděči nebo přístrojům. Správné zapojení zajišťuje citlivost proudového chrániče a jeho spolehlivou funkci podle normy ČSN 33 2130.
- Odpojit napájení – zajistit bezpečnost práce
- Připojit vodič fáze (L) na vstupní svorku chrániče
- Připojit nulový vodič (N) na odpovídající svorku chrániče
- Ochranný vodič (PE) vést mimo chránič přímo do rozvaděče
- Provést vizuální kontrolu a testování proudového chrániče
Zapojení třífázového proudového chrániče
Třífázový proudový chránič se používá v rozvodech se třífázovým napájením (L1, L2, L3) a nulovým vodičem N. Chránič vyhodnocuje součet proudů všech fází a nulového vodiče, takže je nutné správně zapojit všechny pracovní vodiče a respektovat fázový posun. V sítích TN-S je tento způsob zapojení standardem.
- Odpojit hlavní napájení – zajistit bezpečnost zásahu
- Připojit všechny tři fáze (L1, L2, L3) na vstupní svorky chrániče
- Připojit nulový vodič N na příslušnou svorku chrániče
- Ochranný vodič PE vést mimo chránič přímo do rozvaděče
- Ověřit funkci proudového chrániče testovacím tlačítkem
| Typ sítě | Použití proudového chrániče | Zapojení vodičů | Poznámka |
|---|---|---|---|
| TN-S | Ano | L, N do chrániče; PE mimo chránič | Standardní zapojení |
| TN-C | Ne | Nelze použít proudový chránič | Chybí samostatný PE vodič |
| IT | Ano | L, N do chrániče; PE mimo chránič | Vyžaduje specifickou kontrolu |
Tip: PE vodič se do proudového chrániče nepřipojuje, protože jeho funkce je ochranná a nesmí ovlivňovat vyhodnocení rozdílu proudů mezi fází a nulou.
Praktický návod na zapojení proudového chrániče v třífázovém rozvodu
Dodržení správného pořadí připojení vodičů a respektování typu sítě zaručuje spolehlivost a bezpečnost elektrické instalace. Detailní schéma zapojení proudového chrániče v domácí elektroinstalaci doporučuje připojit vždy pracovní vodiče L a N do chrániče a PE vést samostatně. Testování a pravidelná kontrola funkce jsou nezbytné pro bezpečný provoz.
Testování a údržba proudových chráničů pro zajištění bezpečnosti
Testování proudového chrániče je klíčové pro zajištění bezpečnosti elektrické instalace podle normy ČSN 33 2130. Tlačítko TEST simuluje únik proudu, což způsobí okamžité vypnutí obvodu a ověří správnou funkci chrániče. Doporučené intervaly testování stanovují výrobci, běžně se doporučuje provádět kontrolu jednou za 3 měsíce, případně častěji u starších nebo často zatěžovaných zařízení. Moderní proudové chrániče často disponují automatickou kontrolou funkce, která provádí pravidelné testy bez zásahu uživatele. Při instalaci v síti TN-S je nutné dodržet správné schéma zapojení proudového chrániče, aby byla zaručena jeho spolehlivost a citlivost.
- Stisknutí tlačítka TEST – spustí simulaci úniku proudu a vypne chránič
- Kontrola vypnutí chrániče – ověření, že obvod je odpojený
- Resetování chrániče – uvedení do provozu po úspěšném testu
- Zaznamenání výsledku testu – vedení evidence pravidelných kontrol
Tip: Pravidelné testování a údržba jsou nezbytné pro prevenci elektrických úrazů a zajištění dlouhodobé funkčnosti proudových chráničů v domácí i průmyslové instalaci.
Bezpečnostní normy a legislativa týkající se proudových chráničů
Správná instalace proudových chráničů vychází z normy ČSN 33 2130 ed.4, která stanovuje povinnost použití těchto zařízení v rizikových prostorách s vyšším nebezpečím úrazu elektrickým proudem. Legislativa zároveň ukládá pravidelnou kontrolu, revize elektroinstalace a dokumentaci instalace pro zajištění bezpečnosti a souladu s platnými předpisy.
Povinnosti instalace proudových chráničů podle ČSN 33 2130 ed.4
Norma ČSN 33 2130 ed.4 vyžaduje instalaci proudových chráničů v koupelnách, u venkovních zásuvek, v prostorách s vysokou vlhkostí a v dalších rizikových místech, kde hrozí zvýšené riziko úrazu elektrickým proudem. Proudový chránič musí mít citlivost 30 mA pro ochranu osob, případně 300 mA pro ochranu před požárem. Zapojení chrániče musí odpovídat typu elektrické sítě, především TN-S, protože v sítích TN-C nelze správně vyhodnotit unikající proud kvůli kombinaci nulového a ochranného vodiče PEN. Instalace musí být provedena podle správného schématu zapojení, kdy jsou do chrániče připojeny všechny pracovní vodiče (fáze a nulový vodič N), přičemž ochranný vodič PE se do chrániče nezapojuje a nesmí být za chráničem spojován s vodičem N. Každá instalace musí být doložena revizní zprávou, která potvrzuje správnost zapojení a funkčnost zařízení.
Legislativní požadavky na dokumentaci a revize proudových chráničů
Instalace proudového chrániče musí být pravidelně kontrolována a testována v rámci revize elektroinstalace, která je zákonně vyžadována minimálně jednou za dva roky. Revize zahrnuje ověření správného schématu zapojení, testování funkce tlačítkem TEST a kontrolu citlivosti chrániče. Výsledky revizí musí být zdokumentovány v revizní zprávě a archivovány pro případ kontroly. Pravidelná údržba a testování zajišťují, že proudový chránič správně reaguje na unikající proud a minimalizují riziko úrazu nebo požáru. Legislativa vyžaduje dodržování normy ČSN 33 2130 a pravidelnou kontrolu zařízení, zejména v rizikových místech elektroinstalace, kde je zvýšené nebezpečí.
- Revizní zpráva potvrzuje správné schéma zapojení a funkčnost proudového chrániče.
- Pravidelné revize zahrnují testování funkce a citlivosti zařízení.
- Legislativa ukládá dodržování ČSN 33 2130 ed.4 a pravidelné revize elektroinstalace v rizikových místech.
Časté chyby při instalaci a jejich dopady
Nejčastější chyby při zapojení proudového chrániče souvisejí s nesprávným připojením vodičů a nevhodným typem elektrické sítě. Připojení ochranného vodiče PE přímo do chrániče způsobuje nežádoucí vypínání, protože chránič vyhodnocuje rozdíl proudů mezi vodiči fázovým a nulovým. Spojování nulového vodiče N s ochranným vodičem PE za proudovým chráničem vede k poruchám funkce a ztrátě ochrany. Použití proudového chrániče v síti TN-C bez odděleného ochranného vodiče zcela znemožňuje správnou funkci přístroje.
Jaké chyby se nejčastěji dělají při zapojení proudového chrániče
- Připojení vodiče PE do vstupu chrániče místo nulového vodiče N
- Spojování vodičů N a PE za proudovým chráničem
- Použití proudových chráničů v síti TN-C bez oddělení PEN vodiče
- Nesprávné nastavení citlivosti proudového chrániče dle normy ČSN 33 2130
- Opomenutí pravidelného testování proudového chrániče po instalaci
Tip: Dodržení správného schématu zapojení proudového chrániče a používání typů proudových chráničů vhodných pro síť TN-S zajistí spolehlivou ochranu a minimalizuje riziko nežádoucího vypínání.
Pokročilé technologie a trendy ve vývoji proudových chráničů
Pokročilé technologie proudových chráničů přinášejí významné zlepšení bezpečnosti a komfortu v moderních elektrických instalacích. Automatická kontrola funkce pravidelně provádí testování proudového chrániče bez nutnosti manuálního zásahu, což zvyšuje spolehlivost ochrany proti úrazu elektrickým proudem. Pokročilé proudové chrániče jsou navrženy speciálně pro specifické podmínky tepelných čerpadel a LED osvětlení, kde tradiční chrániče nemusí správně reagovat na charakteristické proudové pulzy.
Integrace těchto zařízení do chytrých sítí umožňuje vzdálené monitorování a rychlou diagnostiku, což usnadňuje údržbu a minimalizuje riziko selhání. V souladu s normou ČSN 33 2130 je třeba při návrhu zohlednit správné schéma zapojení proudového chrániče, zejména v sítích TN-S, aby byla zachována správná citlivost a funkčnost zařízení.
- Automatická kontrola funkce zajišťuje pravidelné testování chrániče
- Pokročilé proudové chrániče optimalizují ochranu pro tepelná čerpadla a LED osvětlení
- Integrace do chytrých sítí umožňuje vzdálené sledování a rychlé zásahy
- Dodržování normy ČSN 33 2130 je klíčové pro správné zapojení a bezpečnost
Jak zapojit a otestovat proudový chránič v elektrickém rozváděči
Při zapojení proudového chrániče v systému TN-S je nutné dbát na správné schéma zapojení proudového chrániče, které zaručuje jeho optimální citlivost a bezpečnostní funkce. Testování proudového chrániče provádí nejen automatický mechanismus, ale doporučuje se i pravidelná manuální kontrola pro zajištění bezvadné funkce.
Časté dotazy
Jak často je potřeba testovat proudový chránič tlačítkem TEST?
Testování tlačítkem TEST by mělo probíhat minimálně jednou za 3 měsíce, výrobci doporučují intervaly testování podle typu a použití zařízení.
Lze použít proudový chránič v elektrické síti TN-C?
V síti TN-C, kde je vodič PEN kombinací nulového a ochranného vodiče, nelze proudový chránič použít kvůli nemožnosti správné detekce úniku proudu.
Jaký je rozdíl mezi proudovým chráničem typu AC a typu A?
Typ AC detekuje pouze střídavé zbytkové proudy, zatímco typ A navíc i pulzující stejnosměrné proudy, což je důležité pro elektronické spotřebiče jako LED osvětlení.
Proč se ochranný vodič PE nepřipojuje do proudového chrániče?
Ochranný vodič PE se nepřipojuje do chrániče, protože jeho zapojení by mohlo způsobovat falešné vypínání a ohrožení bezpečnosti.
Jak správně zapojit proudový chránič v třífázové instalaci?
V třífázové instalaci se připojují všechny tři fáze a nulový vodič N do proudového chrániče, který zpracovává fázový posun a nerovnoměrné zatížení fází.
Co znamená citlivost proudového chrániče 30 mA?
Citlivost 30 mA znamená, že chránič vypne obvod při úniku proudu přesahujícím tuto hodnotu, což je standardní ochrana osob proti úrazu elektrickým proudem.
Jaké jsou nejčastější chyby při zapojení proudových chráničů?
Mezi nejčastější chyby patří připojení ochranného vodiče PE do chrániče, spojování vodičů N a PE za chráničem a použití chrániče v síti TN-C.
Co je to automatická kontrola funkce proudového chrániče?
Automatická kontrola funkce je systém, který pravidelně testuje chránič (například týdně či měsíčně) a signalizuje případné poruchy, což zvyšuje bezpečnost instalace.
Jaký je význam normy ČSN 33 2130 pro instalaci proudových chráničů?
Norma ČSN 33 2130 ed.4 stanovuje povinnosti instalace proudových chráničů v rizikových prostorách, jako jsou koupelny nebo venkovní zásuvky, a požadavky na revize.
Jak správně testovat funkčnost proudového chrániče?
Funkčnost chrániče testujte stisknutím tlačítka TEST, které simuluje únik proudu; chránič musí obvod vypnout a po testu resetovat do provozu.
Jaké jsou základní kroky pro zapojení jednofázového proudového chrániče v domácím rozváděči?
Nejdříve připojte fázi a nulový vodič do vstupních svorek chrániče, poté výstupní svorky propojte s obvodem; chránič musí být zapojen před jističem nebo za ním podle typu instalace.
Jaké schéma zapojení se používá pro třífázový proudový chránič?
Při zapojení třífázového chrániče se připojují všechny tři fáze a nulový vodič do vstupních svorek, výstupní svorky pak vedou do rozvodu; nulový vodič musí být vždy veden odděleně.
Jak správně zapojit proudový chránič v systému TN-S?
V systému TN-S se připojuje fáze a nulový vodič do proudového chrániče, ochranný vodič PE je veden samostatně mimo chránič; PEN vodič se nesmí připojovat do chrániče.
Jak funguje detekce úniku proudu u proudového chrániče?
Proudový chránič měří rozdíl mezi proudem ve fázi a nulovém vodiči; při rozdílu větším než nastavená citlivost (např. 30 mA) dojde k vypnutí obvodu během 20-30 ms.
Jaké jsou nejčastější chyby při zapojení proudového chrániče, které mohou ovlivnit jeho funkci?
Mezi chyby patří nesprávné připojení nulového vodiče, zapojení ochranného vodiče do chrániče, nebo připojení chrániče do nevhodného typu sítě, což může zamezit jeho správné funkci.
