Správné zapojení elektrické zásuvky 230 V vyžaduje přesné rozlišení fázového a nulového vodiče a dodržení bezpečnostních pravidel. Neodborná instalace může vést k poruchám nebo nebezpečí úrazu elektrickým proudem. Tento návod poskytuje jasné kroky pro bezpečné a spolehlivé zapojení zásuvky.
📌 To nejdůležitější
- Elektrická zásuvka pracuje s napětím 230 V a používá tři vodiče: fázi (hnědý/černý), nulu (modrý) a ochranný (žlutozelený).
- Vodiče je třeba odizolovat na 10-14 mm, přičemž ochranný vodič má být o 2-3 cm delší než ostatní.
- Před zapojením vždy vypněte jistič a ověřte nepřítomnost napětí zkoušečkou.

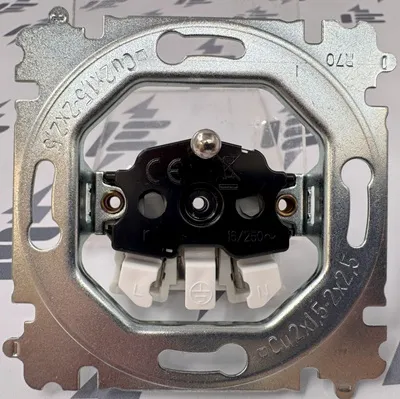

- Existují šroubové a bezšroubové svorky; bezšroubové jsou rychlejší, ale určené jen pro měděné vodiče.
- Zásuvka musí být pevně upevněna do instalační krabice a montáž by měla být kontrolována zkouškou polarity a spojitosti.
Jaké nářadí a materiál potřebujete pro bezpečné zapojení zásuvky?
Pro správné zapojení elektrické zásuvky 230 V je nezbytné připravit přesné nářadí a kvalitní materiály, které zajistí bezpečnost a spolehlivost instalace. K odizolování vodičů slouží specializovaný odizolovač, který odstraní izolaci v délce 10-14 mm bez poškození měděného jádra. Izolovaný šroubovák s délkou čepele přizpůsobenou svorkám zásuvky umožní bezpečnou manipulaci s připojovacími šrouby. K ověření nepřítomnosti napětí na vodičích je nutná digitální zkoušečka napětí s citlivostí minimálně 230 V AC. Izolační rukavice s minimální izolační třídou 1000 V doplňují ochranu proti úrazu elektrickým proudem a zvyšují bezpečnost práce.
Jaké nářadí je nezbytné pro bezpečné zapojení zásuvky?
- Odizolovač vodičů – umožňuje přesné odstranění izolace v délce 10-14 mm dle označení na zásuvce
- Izolovaný šroubovák – délka čepele cca 80-100 mm, vhodný pro šrouby svorek a upevnění zásuvky
- Digitální zkoušečka napětí – ověření nepřítomnosti 230 V na fázovém, nulovém i ochranném vodiči před prací
- Izolační rukavice – minimální izolační třída 1000 V, chrání před náhodným kontaktem s živými částmi
- Vodováha – pro přesné vyrovnání zásuvky v instalační krabici
- Kleště na odizolování a stříhání vodičů – pro úpravu délky vodičů na cca 15 cm
Jaké materiály a příslušenství použít pro zapojení zásuvky?
- Měděné vodiče – délka cca 15 cm, barvy podle normy: fázový (hnědý nebo černý), nulový (modrý), ochranný (žlutozelený)
- Ochranný vodič – o 2-3 cm delší než ostatní vodiče, aby zůstal připojen jako poslední při zatažení kabelu
- WAGO svorky typ 2273-202 nebo 221-412 – bezšroubové svorky pro pevné a rychlé spojení měděných vodičů bez rizika povolení spoje
- Instalační krabice – doporučuje se hlubší typ KPR 68 pro lepší uspořádání vodičů a snadnější montáž zásuvky
- Elektrická zásuvka 230 V – s označením svorek L (fáze), N (nula) a PE (ochranný vodič), vhodná pro daný typ instalace
- Montážní šrouby – přístrojové šroubky pro upevnění zásuvky do krabice, délka přizpůsobená hloubce krabice
Tip: Při přípravě vodičů dodržte délku cca 15 cm, odizolujte je na 10-14 mm a ochranný vodič ponechte o 2-3 cm delší. Použití WAGO svorek minimalizuje riziko špatného kontaktu a zjednodušuje montáž. Izolovaný šroubovák a zkoušečka napětí jsou základními nástroji pro bezpečnou práci s elektroinstalací.
Jak správně připravit a připojit vodiče zásuvky?
Správná příprava a připojení vodičů je základním krokem při zapojení zásuvky. Dodržení správné délky odizolování a připojení vodičů na odpovídající svorky zajistí bezpečný a funkční elektrický obvod.
Odizolování vodičů
Pro správné zapojení elektrické zásuvky 230 V je nutné odizolovat vodiče na délku 10 až 14 mm. Tato délka odpovídá označení na většině zásuvek a zajišťuje pevný kontakt vodiče ve svorce. Doporučuje se vodiče odizolovat precizně, aby se zabránilo poškození měděného jádra nebo zkratu mezi vodiči.

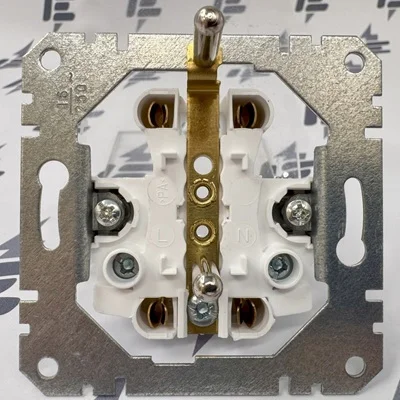

Připojení vodičů na správné svorky
Při zapojení zásuvky se fázový vodič (hnědý nebo černý) připojuje na svorku označenou L. Nulový vodič (modrý) se připojuje na svorku N, a ochranný vodič (žlutozelený) na svorku PE. Ochranný vodič musí být o 2 až 3 cm delší než ostatní, aby se při montáži zajistilo správné pořadí připojení a bezpečnost. Vodiče je třeba pevně utáhnout ve svorkách, ideálně s použitím WAGO svorek, které garantují spolehlivý kontakt a usnadňují práce. Správné uspořádání vodičů bez křížení snižuje riziko mechanického poškození a usnadňuje další servis.
Tip: Při práci dbejte na bezpečnost elektroinstalace, případné zásahy do zařízení smí provádět pouze osoba s příslušnou kvalifikací.

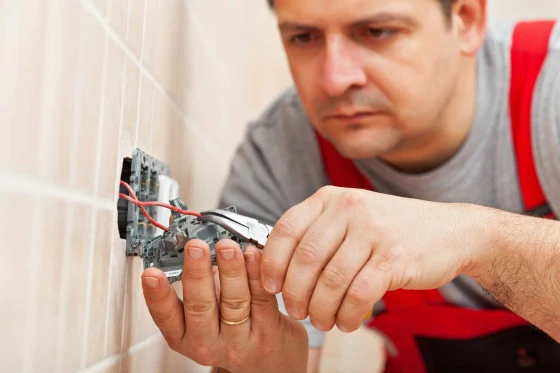

Jak správně namontovat zásuvku do instalační krabice?
Montáž elektrické zásuvky do instalační krabice patří k základním krokům správného zapojení zásuvky. Pro pevné upevnění se zásuvka připevňuje dvěma šrouby přímo do instalační krabice, která by měla být dostatečně hluboká pro pohodlné uspořádání vodičů. Doporučuje se použití krabice typu KPR 68, jež nabízí dostatek prostoru pro fázový vodič, nulový vodič i ochranný vodič a usnadňuje vedení kabelů včetně připojení přes WAGO svorky.
Správné vyrovnání zásuvky během montáže se kontroluje pomocí vodováhy, aby nedocházelo k deformacím a následným problémům při zapojení nebo používání. Tento postup výrazně podporuje bezpečnost elektroinstalace a zabraňuje mechanickému poškození.
- Umístění instalační krabice – vyberte hlubokou krabici KPR 68 pro dostatek prostoru kabelů
- Připojení vodičů – zapojte fázový, nulový a ochranný vodič do zásuvky přes WAGO svorky
- Upevnění zásuvky – připevněte zásuvku dvěma šrouby do krabice
- Kontrola vyrovnání – použijte vodováhu pro přesné nastavení polohy zásuvky
Jak správně zapojit zásuvku do rozvodné krabice
Při připojování kabelů do zásuvky je klíčové dodržet správný pořádek vodičů a jejich pevné uchycení, aby se zabránilo uvolnění a zkratům.
Bezpečnostní zásady před a během zapojení zásuvky
Před zapojením elektrické zásuvky 230 V je nutné vypnout příslušný jistič v rozvaděči, který odpojí daný elektrický okruh. Pokud není jisté, který jistič zásuvku ovládá, doporučuje se vypnout hlavní jistič a všechny vedlejší jističe. Po vypnutí je nezbytné ověřit nepřítomnost napětí na všech vodičích pomocí vhodné zkoušečky napětí, například digitální nebo fázové zkoušečky, která spolehlivě potvrdí bezpečnost práce. Použití izolačních rukavic s minimální izolační třídou 1000 V a nářadí s izolovanými držadly je při manipulaci s vodiči povinné pro snížení rizika úrazu elektrickým proudem.
Zařízení je třeba zabezpečit proti nechtěnému zapnutí, například označením vypnutého jističe nebo fyzickým zablokováním rozvaděče, aby během práce nedošlo k opětovnému přivedení napětí. Tento postup platí pro všechny typy zásuvek, včetně zapojení zásuvky s vypínačem nebo zásuvek umístěných v blízkosti zdrojů vlhkosti, jako jsou kuchyně a koupelny.
Časté chyby při zapojení zásuvky zahrnují nesprávné připojení vodičů do svorek, nedostatečné utažení WAGO svorek nebo šroubových svorek, a ignorování bezpečnostních opatření, což může vést k přehřívání kontaktů nebo nebezpečným zkratům. Správné utažení svorek zajistí pevné mechanické a elektrické spojení, které minimalizuje vznik jisker a tepelných ztrát.
- Vypnout jistič ovládající zásuvku, případně hlavní jistič a vedlejší jističe
- Ověřit nepřítomnost napětí na fázovém, nulovém i ochranném vodiči digitální nebo fázovou zkoušečkou
- Používat izolační rukavice s izolační třídou 1000 V a nářadí s izolovanými držadly
- Zajistit vypnutý jistič označením nebo fyzickým zablokováním proti opětovnému zapnutí
- Pečlivě připojit fázový vodič (hnědý/černý) na svorku L, nulový vodič (modrý) na svorku N, ochranný vodič (žlutozelený) na uzemňovací kolík
Tip: Bezpečnostní opatření platí i při zapojení zásuvek za sebou v řadě a při instalaci zásuvek v prostorách s vyšší vlhkostí, kde je doporučeno použití proudového chrániče pro zvýšení ochrany proti úrazu elektrickým proudem.
Jak zapojit zásuvku s vypínačem a zásuvky za sebou?
Zapojení zásuvky s vypínačem
Fázový vodič (hnědý nebo černý) se připojuje na vstup vypínače, který přerušuje jeho přívod. Z výstupu vypínače pokračuje fázový vodič do svorky označené L na zásuvce. Nulový vodič (modrý) a ochranný vodič (žlutozelený) se připojují přímo na zásuvku – nulový vodič na svorku označenou N a ochranný vodič na uzemňovací kolík. Pro spojení vodičů se doporučuje použití WAGO svorek, které zajišťují pevné a bezpečné spojení bez rizika povolení. Délka odizolovaných konců vodičů by měla být 10-14 mm, ochranný vodič ponechte o 2-3 cm delší, aby při zatažení kabelu zůstal připojen jako poslední. Tento způsob zapojení umožňuje ovládání napájení zásuvky pomocí vypínače a zároveň zachovává bezpečnostní normy.
Sériové zapojení zásuvek
Při zapojení zásuvek za sebou v sérii je nutné vést fázový vodič (hnědý/černý) ke každé zásuvce na její svorku L, nulový vodič (modrý) na svorku N a ochranný vodič (žlutozelený) na uzemňovací kolík. Uzemnění musí být připojeno beze změny ke všem zásuvkám v obvodu. Vodiče se spojují pomocí WAGO svorek, které umožňují rychlé a bezpečné propojení více kabelů. Délka vodičů mezi zásuvkami by měla být přizpůsobena instalační krabici, přičemž odizolování vodičů se provádí na 10-14 mm. Zachování polarity a správného připojení ochranného vodiče je klíčové pro bezpečný provoz a prevenci elektrických rizik. Tento způsob zapojení zajišťuje rovnoměrné napájení všech zásuvek a splňuje požadavky ČSN a bezpečnostních předpisů.
- Používejte vždy správné barvy vodičů: hnědá nebo černá pro fázi, modrá pro nulový vodič, žlutozelená pro ochranný vodič
- Kontrolujte pevnost a kvalitu spojů ve WAGO svorkách, vodiče musí být pevně utažené bez poškození izolace
- Před zapojením vždy vypněte příslušný jistič a ověřte nepřítomnost napětí zkoušečkou
- Dodržujte délku odizolování vodičů 10-14 mm a ponechte ochranný vodič o 2-3 cm delší než ostatní
- Používejte instalační krabice s dostatečnou hloubkou (např. KPR 68) pro pohodlné uložení vodičů
- Zapojení smí provádět pouze osoba s elektrotechnickou kvalifikací a po dokončení proveďte kontrolu polarity, uzemnění a funkčnosti zásuvek
Tip: Při sériovém zapojení zásuvek je vhodné označit vodiče a zkontrolovat správné připojení pomocí digitální zkoušečky napětí, aby se předešlo chybám v polaritě nebo uzemnění.
Jak provést revizi a měření zásuvky po zapojení?
Po zapojení elektrické zásuvky 230 V je nezbytné provést revizi, která potvrdí správnost a bezpečnost instalace. Měření polarity zásuvky ověřuje, zda jsou fázový vodič, nulový vodič a ochranný vodič připojeny správně podle barevného značení a podle zásad elektroinstalace. Spojitost vodičů kontroluje, zda vodiče nejsou přerušené a zda ochranný vodič funguje jako bezpečnostní prvek. Tyto kontroly se provádějí pomocí zkoušečky napětí a specializovaných měřicích přístrojů, například multifunkčního testeru.
- Kontrola polarity – zapojte zkoušečku napětí mezi fázový a nulový vodič, musí indikovat správné napětí a polaritu
- Test spojitosti vodičů – změřte kontinuitu mezi svorkami pomocí ohmmetru nebo testeru spojitosti
- Ověření ochranného vodiče – změřte odpor ochranného vodiče, měl by být co nejnižší, aby zajistil bezpečnost
- Opakovaná kontrola – po montáži proveďte znovu měření, abyste vyloučili chyby při zapojení zásuvky
Časté chyby při zapojení zásuvky a jak se jim vyhnout
Nejčastějšími chybami jsou záměna fázového a nulového vodiče, nesprávné připojení ochranného vodiče nebo uvolněné spoje ve WAGO svorkách. Tyto chyby mohou způsobit nefunkčnost zásuvky nebo riziko úrazu elektrickým proudem. Proto je přesné měření a kontrola po zapojení zásuvky nezbytné.
Specifika zapojení zásuvek v koupelnách a mokrých prostorách podle norem
Zásuvka v koupelně musí být instalována podle přísných bezpečnostních norem, přičemž minimální vzdálenost od okraje umyvadla je 20 cm. Pro bezpečné zapojení zásuvky 230 V je nutné použít proudový chránič, který chrání před úrazem elektrickým proudem. Zapojení zahrnuje správné připojení fázového vodiče, nulového vodiče a ochranného vodiče pomocí WAGO svorek v instalační krabici. Instalace v mokrých prostorách vyžaduje respektování platné legislativy a odborný zásah.
- Minimální vzdálenost zásuvky v koupelně od umyvadla je 20 cm
- Použití proudového chrániče je povinné pro každou zásuvku v mokrých prostorách
- Elektrická zásuvka musí mít správně zapojené fázový, nulový a ochranný vodič
- Doporučuje se instalace zásuvek odborníkem dle platných bezpečnostních norem
Jak postupovat při zapojení zásuvky v kuchyni
Stejně jako v koupelně i v kuchyni je nezbytné dodržovat bezpečnostní opatření, včetně správného zapojení vodičů a ochrany proudovým chráničem.
Časté chyby při zapojení zásuvky a jak se jim vyhnout
Nejčastější chybou je neodborné připojení vodičů, zejména ochranného vodiče, což může vést k nebezpečným situacím a porušení norem.
Jak zapojit USB zásuvku a integrovat ji do elektroinstalace?
USB zásuvka obsahuje transformátor, který snižuje napětí z elektrické zásuvky 230 V na bezpečných 5 V potřebných pro nabíjení zařízení. Při zapojení USB zásuvky se připojuje pouze fázový a nulový vodič, ochranný vodič se do samotné zásuvky nezapojuje, ale musí být veden v instalační krabici pro zajištění bezpečnosti celé elektroinstalace. Pro zapojení se doporučuje použít WAGO svorky, které zaručují pevné a bezpečné spojení vodičů. Tento návod na zapojení zásuvky krok za krokem platí zejména při instalaci USB zásuvek, kde se liší připojení oproti klasickým zásuvkám s ochranným vodičem. Montáž USB zásuvky by měl vždy provádět kvalifikovaný elektrikář, aby byla zachována bezpečnost elektroinstalace.
Časté dotazy
Jak správně odizolovat vodiče pro zapojení zásuvky?
Odizolování vodičů by mělo být 10 až 14 mm podle označení na zásuvce, aby byl kontakt pevný a bezpečný.
Který vodič je fáze a kam se připojuje?
Fázový vodič je hnědý nebo černý a připojuje se na svorku označenou L.
Proč je ochranný vodič delší než ostatní?
Ochranný vodič je o 2-3 cm delší, aby při zatažení kabelu zůstal připojen jako poslední a zajistil bezpečnost.
Jaká je minimální vzdálenost zásuvky od umyvadla v koupelně?
Zásuvky musí být vzdáleny minimálně 20 cm od okrajů umyvadel kvůli bezpečnosti v mokrém prostředí.
Jak se zapojuje USB zásuvka?
USB zásuvka se zapojuje pouze s fázovým a nulovým vodičem, ochranný vodič se nezapojuje do zásuvky.
Jak ověřit správné zapojení zásuvky po montáži?
Použijte zkoušečku napětí a měřicí přístroje k ověření polarity, spojitosti vodičů a správné funkce ochrany.
Kdo může provádět zapojení zásuvky?
Zapojení zásuvky smí provádět pouze osoby s elektrotechnickou kvalifikací dle platných předpisů.
Jaké bezpečnostní opatření je nutné před zapojením zásuvky?
Vypněte jistič, ověřte nulový stav zkoušečkou, používejte izolační rukavice a nářadí s izolovanými držadly.
Jak správně zapojit zásuvky za sebou?
Zásuvky se zapojují v sérii s dodržením polarity a uzemnění, aby byla zajištěna bezpečnost a funkčnost.
Jaké svorky jsou vhodné pro měděné vodiče?
Bezšroubové svorky jsou vhodné pro měděné vodiče a umožňují rychlejší montáž s menším rizikem uvolnění spoje.
Jak správně zapojit zásuvku s vypínačem?
Připojte fázi nejprve na vstup vypínače a z jeho výstupu pokračujte k fázi zásuvky, nulový a ochranný vodič připojte přímo do zásuvky.
Jaké jsou časté chyby při zapojení zásuvky a jak se jim vyhnout?
Nejčastější chybou je zaměnění fáze a nuláku, proto vždy ověřte vodiče multimetrem před připojením a dodržujte barevné značení vodičů.
