Příhradový vazník představuje efektivní konstrukční prvek využívaný ke stavbě lehkých a pevných střech. Díky propojení nosníků do trojúhelníkové soustavy zajišťuje optimální rozložení zatížení a minimalizuje spotřebu materiálu. Ocelové příhradové vazníky se uplatňují zejména tam, kde je požadována vysoká statika a rychlá montáž.
⭐ Co byste měli vědět
- Příhradový vazník je stavební prvek s trojúhelníkovou konstrukcí, používaný pro rozpětí až do 30 metrů.
- Materiály vazníků zahrnují dřevo, ocel a jejich kombinace, přičemž dřevěné jsou běžné u rodinných domů a ocelové v průmyslu.
- Statická analýza zahrnuje zatížení sněhem, větrem a užitnou zátěží pro zajištění stability konstrukce.
- Výroba vazníků je rychlá a probíhá na základě podrobného statického výpočtu s použitím spojovacích prvků jako hřebíky, šrouby či svařování.
- Montáž vyžaduje přesnou manipulaci a často použití jeřábů, s dodržením přísných norem jako Eurokódy.

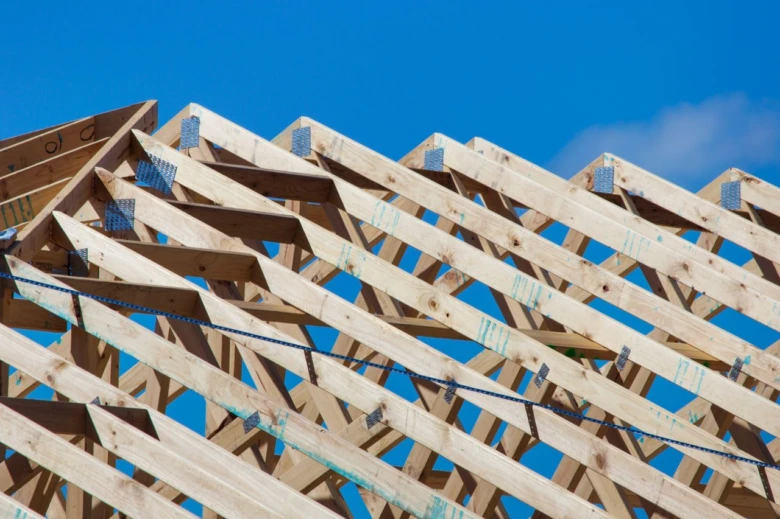

Co je příhradový vazník a jak funguje ve stavební konstrukci
Co je příhradový vazník a jak se používá ve stavbě

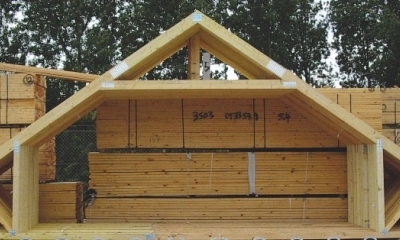

Příhradový vazník je prefabrikovaný stavební prvek tvořený soustavou vodorovných, šikmých a diagonálních prvků uspořádaných do trojúhelníkové konstrukce. Tato konstrukce rozkládá zatížení rovnoměrně a zajišťuje vysokou mechanickou pevnost a stabilitu. Vazníky umožňují překlenout rozpětí až do 30 metrů, což umožňuje realizaci prostor bez vnitřních podpěr, například v rodinných domech i průmyslových halách.
Statika příhradových vazníků závisí na pevnosti materiálu a kvalifikovaném návrhu spojů. Nejčastěji se používá dřevo, které je typické pro krovy rodinných domů, nebo ocel pro větší zatížení a průmyslové stavby. Ocelové příhradové vazníky umožňují konstrukce bez podpěrných sloupů, což zvyšuje využitelný prostor a snižuje náklady na stavbu.
Výroba vazníků probíhá v dílně podle přesného statického výpočtu a návrhu, často s využitím specializovaných softwarů jako AutoCAD nebo SAP2000. Kontrola kvality zahrnuje přesné řezání, přípravu spojů (hřebíky a šrouby u dřeva, svařování u oceli) a dodržení rozměrových tolerancí, což usnadňuje montáž a zajišťuje správnou funkci konstrukce.
Výhody příhradového vazníku:
- Překlenutí rozpětí až do 30 metrů bez vnitřních podpěr
- Vysoká pevnost a stabilita díky trojúhelníkové konstrukci
- Prefabrikace zajišťuje přesnost rozměrů a rychlou montáž na stavbě
- Využití dřeva i oceli podle požadavků na zatížení a typ stavby
- Možnost realizace složitějších tvarů (vikýře, oblouky) bez ztráty stability
Pojem vazník ve stavebnictví označuje právě tento typ nosné konstrukce, která zásadně ovlivňuje únosnost, trvanlivost a funkčnost střešních konstrukcí. Statický návrh a výroba příhradových vazníků musí vždy odpovídat platným normám, například Eurokódům, aby byla zaručena bezpečnost a dlouhodobá životnost konstrukce.
Konstrukční principy a statické vlastnosti příhradových vazníků
Konstrukční principy příhradových vazníků vycházejí z trojúhelníkové konstrukce, která optimalizuje rozložení sil a zajišťuje stabilitu celé střechy. Statika vazníků zahrnuje posouzení zatížení sněhem, větrem a užitným zatížením, přičemž deformace musí zůstat v přijatelných mezích pro zachování pevnosti konstrukce. Příhradové vazníky překlenují rozpětí až do 30 metrů, což umožňuje efektivní využití materiálu a prostorovou variabilitu konstrukce.
Typy zatížení působící na vazník
Zatížení příhradového nosníku zahrnuje především sníh, vítr a užitné zatížení. Podle ČSN normy je třeba uvažovat zatížení sněhem od 0,7 do 2,0 kN/m² v závislosti na regionu, vítr může působit tlakem i tahem s hodnotami kolem 0,5 kN/m². Užitné zatížení zahrnuje například hmotnost střešní krytiny nebo pracovní zatížení při údržbě. Správný výpočet zatížení příhradového vazníku je klíčový pro bezpečnost a životnost konstrukce.
Význam trojúhelníkové konstrukce pro statiku
Trojúhelníková konstrukce příhradového vazníku zajišťuje rovnováhu sil mezi jednotlivými prvky. Tento tvar efektivně přenáší zatížení do nosných podpor a minimalizuje ohybové momenty, což zvyšuje pevnost a stabilitu stavební konstrukce. Díky tomu lze dosahovat velkých rozpětí bez potřeby mezilehlých podpěr.
Metody statického posouzení a výpočtu
Statika vazníků se posuzuje pomocí specializovaných softwarových nástrojů jako AutoCAD nebo SAP2000, které umožňují 3D modelování a simulaci zatížení. Tyto metody usnadňují přesný výpočet deformací a sil v prvcích, což je zásadní pro správnou výrobu a montáž vazníků.
Tip: Podrobné informace o statice a výpočtech příhradových vazníků lze nalézt na odborném portálu eagri.cz.
Výroba, materiály a spojovací prvky příhradových vazníků
Výroba příhradových vazníků zahrnuje přesné řezání a spojování materiálů podle statického návrhu, který vychází z výpočtu zatížení a požadavků na únosnost konstrukce. Používané materiály jsou převážně smrkové nebo borovicové dřevo s minimální třídou C24 podle ČSN EN 338, případně ocelové profily třídy S235 nebo S355 dle ČSN EN 10025. Typ spojovacích prvků zásadně ovlivňuje pevnost, stabilitu a životnost celé konstrukce.
Dřevěné příhradové vazníky a jejich spoje
Dřevěné příhradové vazníky se spojují pomocí ocelových hřebíků o délce 100-150 mm a šroubů s metrickým závitem M8 až M12, které zajišťují pevné, ale zároveň pružné spoje. Hřebíky se používají především pro rychlou montáž, zatímco šrouby zvyšují odolnost proti posunutí a příčným silám. Spojovací prvky se umisťují v pravidelných intervalech podle statického výpočtu, obvykle 3-5 kusů na jeden spoj, aby se minimalizovalo riziko vzniku trhlin nebo deformací. Používají se také ocelové plechové spojky s tloušťkou 1,5-3 mm, které zvyšují stabilitu a rozložení sil v klíčových bodech vazníku.
Ocelové příhradové vazníky a svařované spoje
Ocelové příhradové vazníky se spojují svařováním metodou MIG nebo MAG s přídavným materiálem odpovídajícím třídě oceli, což zajišťuje vysokou pevnost a tuhost konstrukce. Svařovací švy musí splňovat normu ČSN EN ISO 5817 třídu C nebo vyšší, aby byla zaručena dostatečná kvalita a odolnost vůči únavě materiálu. Výroba a montáž vyžadují přesné svařovací techniky a kontrolu svarů pomocí vizuální inspekce a případně i ultrazvukových testů. Nevhodné svařování nebo nedostatečná kontrola kvality mohou vést k mikrotrhlinám, které oslabují spoje a snižují stabilitu i životnost vazníku.
Vliv spojovacích prvků na pevnost vazníku
Typ a kvalita spojovacích prvků přímo ovlivňují pevnost a stabilitu příhradového nosníku. Kvalitní spoje zvyšují nosnost a odolnost vůči zatížení větrem, sněhem i užitným zatížením, zatímco chyby v montáži, jako jsou nesprávné rozmístění hřebíků, nedostatečné dotažení šroubů nebo nekvalitní svařování, mohou vést k poruchám konstrukce, prasklinám nebo deformacím. Statická únosnost vazníku se proto výrazně odvíjí od správného návrhu spojů a jejich odborné realizace podle platných ČSN a Eurokódů.
- Výroba vazníků zahrnuje řezání dřeva nebo oceli a přesné spojování podle statického návrhu
- Dřevěné vazníky se spojují hřebíky (100-150 mm), šrouby (M8 – M12) a ocelovými plechovými spojkami (1,5-3 mm)
- Ocelové vazníky se spojují svařováním metodou MIG/MAG s kontrolou svarů dle ČSN EN ISO 5817
- Statika vazníků závisí na kvalitě spojů a správné montáži podle platných norem
- Typické chyby zahrnují nesprávné rozmístění spojovacích prvků a nekvalitní svařování, které snižují životnost konstrukce
Doprava a montáž příhradových vazníků na stavbě
Příprava stavby a logistika dopravy

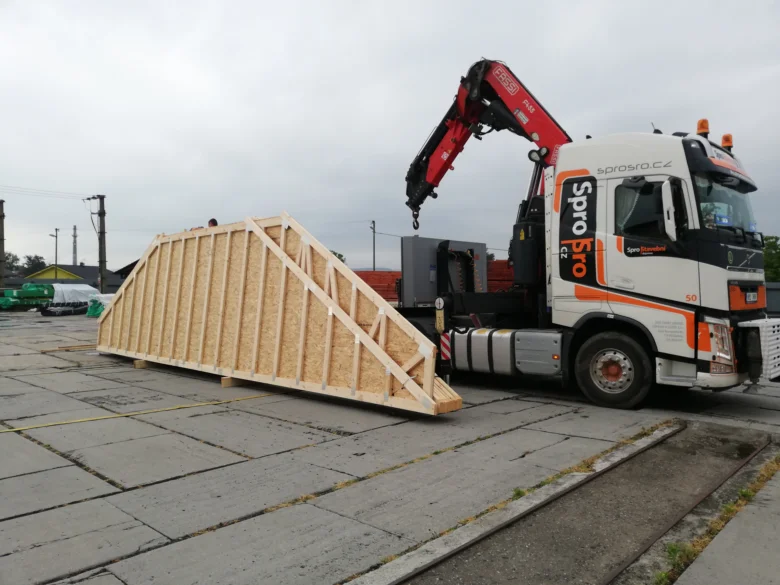

Doprava ocelových příhradových vazníků vyžaduje zajištění přístupové komunikace pro nákladní vozidla s nosností minimálně 12 tun a rozměry odpovídajícími délce vazníků, která může dosahovat až 12 metrů. Vazníky se přepravují na speciálních podložkách z protiskluzového materiálu a fixují se ocelovými pásy, aby se zabránilo poškození spojů a deformaci příhradového nosníku během manipulace. Přesné zaměření stavby před dodávkou zahrnuje kontrolu kotevních bodů a vytyčení os, které musí odpovídat výrobní dokumentaci.
Montáž a použití těžké techniky
Montáž příhradových vazníků probíhá za použití jeřábů s nosností minimálně 5 tun, které umožňují přesné umístění jednotlivých prvků do konstrukce. Během instalace se používají provizorní podpěry a vzpěry z ocelových trubek nebo dřevěných hranolů, které zajišťují stabilitu vazníků až do úplného ukotvení do nosné konstrukce. Montážní práce musí respektovat bezpečnostní předpisy a provádět je osoba s příslušnou kvalifikací, zejména při manipulaci s těžkou technikou a práci ve výškách.
- Kontrola přesnosti osazení vazníků pomocí laserových měřidel před finálním upevněním
- Použití certifikovaných jeřábů a techniky s platnou revizí odpovídající předpokládanému zatížení
- Dodržení montážního návodu včetně správného utahování spojovacích prvků a zavětrování vazníků
Tip: Výroba a dodávka příhradových vazníků trvá zpravidla 7 až 21 dní v závislosti na složitosti konstrukce a použitém materiálu.
Výhody a moderní možnosti využití příhradových vazníků
Příhradové vazníky představují efektivní řešení pro moderní stavby díky výrazné úspoře materiálu a schopnosti překlenout větší rozpětí bez nutnosti podpěr. Tento typ konstrukce umožňuje navrhnout přesahy střech, které zvyšují ochranu fasády a zároveň zabraňují vzniku tepelných mostů. Významnou výhodou je možnost integrace podhledů přímo do konstrukce, čímž se zjednodušuje instalace a snižují náklady na dokončovací práce.

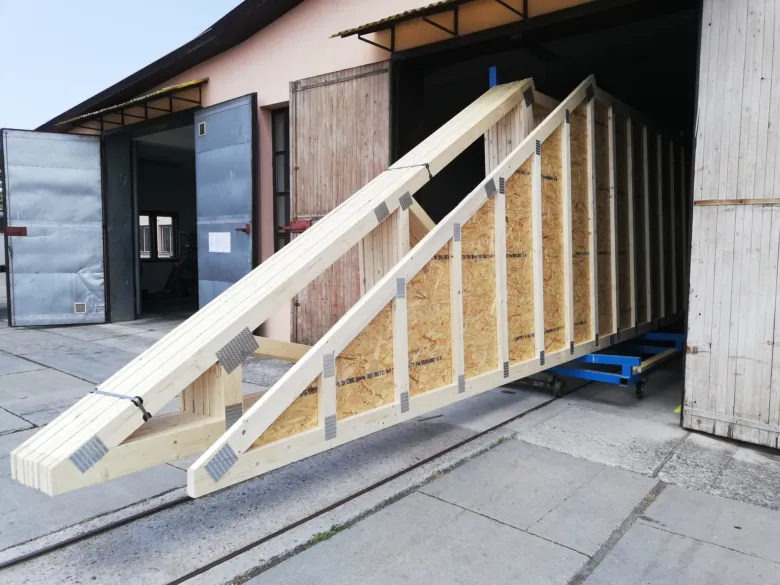

Novinkou v oblasti příhradových vazníků je opláštění OSB deskami, které zvyšuje tuhost konstrukce a přispívá k lepší stabilitě celého krovu. Výroba a montáž ocelových příhradových vazníků pak zajišťují vysokou pevnost a dlouhou životnost konstrukce, přičemž spoje vazníků jsou navrženy tak, aby optimálně přenášely zatížení.
- Úspora materiálu díky optimalizované geometrii vazníku
- Možnost větších přesahů bez podpěr pro lepší ochranu budovy
- Integrace podhledů do konstrukce šetří čas i náklady
- Opláštění OSB deskami zvyšuje tuhost a stabilitu vazníku
- Využití v moderní architektuře umožňuje variabilní a lehké konstrukce
Příhradové vazníky – konstrukční detaily a využití v moderní architektuře
Příhradové vazníky se uplatňují ve stavbách s požadavkem na lehkou, ale pevnou konstrukci. Statika vazníků a jejich spoje jsou navrženy tak, aby odolávaly dynamickému zatížení střech, což je klíčové pro dlouhodobou životnost.
Normy, kvalita a bezpečnost konstrukce příhradových vazníků
Při výrobě a montáži ocelových příhradových vazníků je nezbytné dodržovat platné normy, především Eurokódy, které stanovují požadavky na statiku vazníků i kvalitu materiálů a spojů. Tyto normy zajišťují bezpečnost konstrukce a minimalizují riziko vzniku závad během užívání stavby. Kontrola kvality probíhá průběžně během výroby vazníků a zahrnuje testování materiálů, přesnost spojů a dodržování technologických postupů montáže vazníků.
Typické chyby při použití příhradových vazníků ve stavbě
- Nedodržení statických výpočtů, což může vést k přetížení konstrukce
- Použití nevhodných materiálů, které snižují životnost vazníků
- Nesprávná montáž vazníků bez pevného spojení a správného ukotvení
- Opomenutí pravidelné údržby, která snižuje bezpečnost a funkčnost konstrukce
Dodržování norem a kontrola kvality jsou proto klíčové pro dlouhodobou spolehlivost příhradových nosníků ve stavbě.
Ekonomická analýza a dlouhodobá údržba příhradových vazníků
Ekonomická analýza a dlouhodobá údržba příhradových vazníků vyžaduje zvážení nákladů spojených s výrobou, dopravou a montáží a zároveň posouzení životnosti a údržby podle použitého materiálu. Tyto faktory významně ovlivňují celkovou ekonomiku stavby.
Náklady na výrobu, dopravu a montáž
Celkové náklady příhradového nosníku zahrnují:
| Položka | Cena (Kč/m²) | Poznámka |
|---|---|---|
| Výroba | 700 – 1500 | Závisí na materiálu a složitosti spoje vazníků |
| Doprava | 300 – 800 | Cena závisí na vzdálenosti a hmotnosti |
| Montáž | 1000 – 2500 | Zahrnuje statiku vazníků a odbornou montáž |
Cena ocelových příhradových vazníků bývá vyšší kvůli materiálu a výrobě, ale montáž může být rychlejší díky prefabrikaci.
Dlouhodobá životnost a údržba podle materiálu
Dřevěné příhradové vazníky vyžadují pravidelnou údržbu, zejména ochranu proti vlhkosti a škůdcům, což snižuje jejich životnost na 25-40 let. Ocelové vazníky mají delší životnost přes 50 let a jejich údržba spočívá hlavně v prevenci koroze prostřednictvím nátěrů a kontrol spojů. Výroba vazníků a montáž musí zohlednit tyto rozdíly pro optimální dlouhodobý provoz.
Vliv klimatických podmínek a integrace příhradových vazníků s dalšími systémy
Klimatické podmínky výrazně ovlivňují volbu materiálů a konstrukční řešení příhradových vazníků. Například v oblastech s vyšší vlhkostí nebo častými srážkami se preferuje použití ocelových příhradových vazníků s antikorozní úpravou, která prodlužuje životnost konstrukce a zabraňuje poškození spoje vazníků. Naopak v suchém prostředí je možné využít dřevěné příhradové nosníky s odpovídající impregnací. Statika vazníků musí zohlednit zatížení způsobené sněhem, větrem či teplotními výkyvy.
Příhradové vazníky lze efektivně integrovat s izolačními materiály a technickými instalacemi, což zvyšuje energetickou efektivitu a funkčnost stavby. Během montáže vazníků je nutné zajistit správné propojení s tepelnou izolací a dostatečný prostor pro vedení instalací bez narušení statiky.
- Výběr materiálu podle klimatických podmínek
- Ochrana materiálu proti korozi a vlhkosti
- Integrace příhradových vazníků s izolací
- Koordinace montáže vazníků a technických instalací
Výroba a montáž ocelových příhradových vazníků
Výroba vazníků trvá obvykle 2 až 4 týdny v závislosti na složitosti konstrukce a požadavcích na statiku vazníků. Montáž vazníků je třeba plánovat tak, aby nedošlo k poškození ochranných vrstev a umožnila správnou integraci s dalšími stavebními systémy.
Časté dotazy (FAQ) k příhradovým vazníkům
Otázka: Co je příhradový vazník a jaký má tvar?
Příhradový vazník je prefabrikovaný stavební prvek s trojúhelníkovou konstrukcí, která zajišťuje pevnost a umožňuje překlenutí rozpětí až do 30 metrů.
Otázka: Jaké materiály se používají pro výrobu příhradových vazníků?
Používají se dřevo, ocel a jejich kombinace; dřevěné vazníky jsou běžné u rodinných domů, ocelové hlavně v průmyslových stavbách.
Otázka: Jaké zatížení musí příhradový vazník unést?
Statická analýza zahrnuje zatížení sněhem (0,7-1,2 kN/m²), větrem (0,4-0,7 kN/m²) a užitným zatížením (0,5-1,0 kN/m²).
Otázka: Jak se provádí statický výpočet příhradového vazníku?
Výpočet se provádí pomocí softwarů jako AutoCAD či SAP2000, které modelují rozložení sil a deformace ve vazníku.
Otázka: Jaké jsou hlavní typy spojovacích prvků?
Dřevo se spojuje hřebíky a šrouby, ocel svařováním; správný výběr spojů může zvýšit pevnost konstrukce až o 20 %.
Otázka: Jak probíhá montáž příhradových vazníků na stavbě?
Montáž vyžaduje použití jeřábů a provizorních podpěr, přičemž je nutná přesná koordinace a dodržení bezpečnostních opatření.
Otázka: Jak dlouho trvá výroba a dodávka příhradových vazníků?
Výroba a dodávka obvykle trvá několik dní až týdnů v závislosti na rozsahu a materiálu vazníků.
Otázka: Jaké jsou výhody příhradových vazníků oproti klasickým krovům?
Úspora materiálu, možnost větších přesahů bez podpěr a integrace podhledů přímo do konstrukce jsou hlavní výhody.
Otázka: Jaké normy platí pro výrobu příhradových vazníků?
Výroba a montáž se řídí Eurokódy, které zajišťují bezpečnost a kvalitu konstrukce.
Otázka: Jaká je životnost dřevěných a ocelových příhradových vazníků?
Dřevěné vazníky vyžadují pravidelnou údržbu každých 3-5 let, ocelové mají delší životnost s pravidelnou kontrolou proti korozi.
Otázka: Jak ovlivňují klimatické podmínky příhradové vazníky?
Vlhkost, teplotní výkyvy a UV záření ovlivňují materiály, proto je důležitá ochrana a správný výběr izolací.
Otázka: Jaké chyby se často vyskytují při použití příhradových vazníků?
Mezi časté chyby patří nesprávné spoje, nedostatečné zajištění při montáži a neprovedení statických výpočtů.
Otázka: Co je sbíjený vazník a jak se liší od příhradového?
Sbíjený vazník je tvořen sbíjenými dřevěnými prvky bez prefabrikace, zatímco příhradový je prefabrikovaný s trojúhelníkovou strukturou.
Otázka: Jak se počítá zatížení příhradového vazníku?
Zatížení se počítá podle normy a zahrnuje vlastní hmotnost, sníh, vítr a užitnou zátěž, s hodnotami od 0,4 do 1,2 kN/m².
Otázka: Jak integrovat příhradové vazníky s dalšími stavebními systémy?
Vazníky lze kombinovat s izolačními materiály a technickými instalacemi pro lepší tepelnou izolaci a funkčnost stavby.
