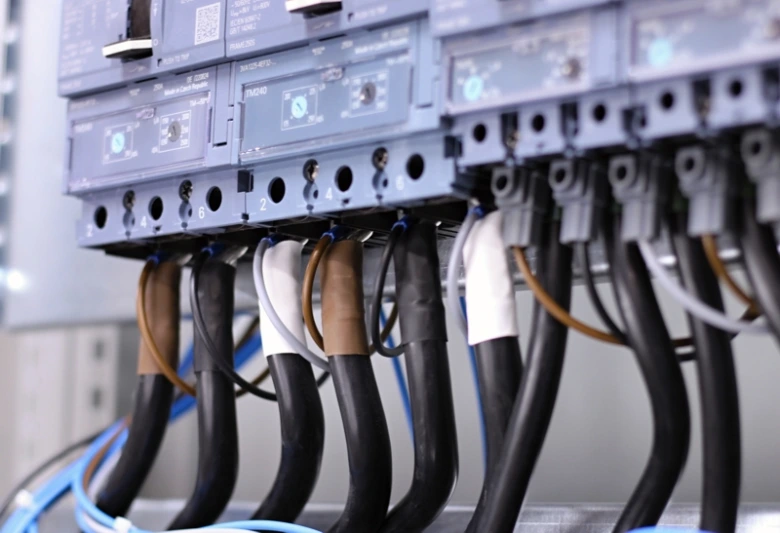

Správný výběr průřezu vodiče je klíčový pro bezpečnost i funkčnost elektroinstalace. Dimenzování kabelů vychází z proudové zatížitelnosti a povoleného úbytku napětí, které tabulky průřezů přesně definují. Přesné určení vodiče tak zabrání přehřívání a zbytečným energetickým ztrátám.
📝 Hlavní myšlenky
- Průřezy vodičů se pohybují od 0,5 mm² do 95 mm² s odpovídajícími průměry jádra mědi od 0,8 mm do 11 mm.
- Dovolené proudy pro měděné vodiče s PVC izolací jsou například 10,5 A pro 1 mm² a 280 A pro 95 mm² v zemi.
- Proudová zatížitelnost závisí na způsobu uložení: v lištách, pod omítkou či v zemi, s rozdíly až o desítky ampér.
- Úbytek napětí by neměl překročit 10 %, u kritických spotřebičů se doporučuje maximálně 2 %.
- Pro výpočet dimenzování vodiče se používá vzorec I_v = P / (√3 × U × cosφ) pro třífázový systém.
Tabulka průřezů vodičů a základní materiály
Tabulka průřezů vodičů obsahuje standardní hodnoty od 0,5 mm² do 95 mm², přičemž průměry měděných vodičů odpovídají rozmezí 0,8 mm až 11 mm. Průřez vodiče přímo ovlivňuje jeho proudovou zatížitelnost a tím i správné dimenzování kabelů v elektroinstalacích. Při výběru vodiče je nutné respektovat normy ČSN EN 50525 a správné značení vodičů dle jejich materiálu a izolace.
Rozsah průřezů a průměrů vodičů v tabulce
Tabulka průřezů vodičů pro dimenzování kabelů pokrývá průřezy od 0,5 mm² do 95 mm², což odpovídá potřebám většiny běžných instalací. Průměry měděných vodičů se pohybují mezi 0,8 mm u tenkých vodičů a 11 mm u silnějších kabelů. Tento rozsah umožňuje správný výběr vodiče podle požadovaného výpočtového proudu a délky kabelu, což minimalizuje úbytek napětí a zajišťuje bezpečný provoz.
| Průřez vodiče (mm²) | Průměr měděného vodiče (mm) |
|---|---|
| 0,5 | 0,8 |
| 1,5 | 1,38 |
| 2,5 | 1,78 |
| 10 | 3,57 |
| 35 | 7,5 |
| 95 | 11 |
Rozdíly mezi měděnými a hliníkovými vodiči
Měděné vodiče mají vyšší vodivost než hliníkové, což znamená, že pro stejnou proudovou zatížitelnost stačí menší průřez měděného vodiče. Hliník je lehčí a levnější, ale vyžaduje větší průřez pro dosažení stejné bezpečnosti a výkonu. Proto při dimenzování kabelů podle průřezu vodiče je třeba zohlednit materiál, aby byla dodržena doporučená proudová zatížitelnost a minimalizován úbytek napětí. Výběr materiálu ovlivňuje i typ izolace a značení vodičů podle platných norem.
Dovolený proud a proudová zatížitelnost vodičů
Dovolený proud představuje maximální hodnotu elektrického proudu, kterou může vodič bezpečně přenášet bez rizika přehřátí. Tento parametr závisí především na materiálu vodiče, průřezu, typu izolace a okolní teplotě. Měděné vodiče s PVC izolací, která umožňuje teplotu jádra až 70 °C, mají stanovenou proudovou zatížitelnost podle normy ČSN EN 50525 a dalších platných předpisů. Vyšší okolní teplota snižuje dovolený proud, protože zvyšuje tepelné zatížení vodiče.
Přehled průřezů vodičů a odpovídající proudová zatížitelnost
| Průřez vodiče (mm²) | Dovolený proud (A) |
|---|---|
| 1 | 10,5 |
| 10 | 58 |
| 95 | 280 |
Pro správné dimenzování kabelů je nezbytné zohlednit nejen proudovou zatížitelnost, ale také délku vedení a úbytek napětí. Tabulka průřezů vodičů a doporučené jištění pomáhá určit vhodný průřez pro jištění 16A, 20A a 32A, což odpovídá typickým hodnotám v domácích instalacích. Průřezy vodičů mají přímý vliv na dimenzování kabelů podle proudu a průřezu vodiče, čímž se zajišťuje bezpečnost a efektivita elektroinstalace.
- Materiál vodiče (měď či hliník) ovlivňuje dovolený proud – měď má vyšší proudovou zatížitelnost než hliník.
- PVC izolace umožňuje provozní teplotu jádra až 70 °C, což je kritické pro správný výběr průřezu.
- Dodržení správného značení vodičů usnadňuje revize a údržbu elektroinstalace.
- Použití kalkulačky pro dimenzování vodičů a kabelů může pomoci přesně vypočítat potřebný průřez vzhledem k zatížení a délce vedení.
Vliv uložení a okolní teploty na dimenzování vodičů
Způsob uložení vodičů zásadně ovlivňuje jejich proudovou zatížitelnost a tím i správné dimenzování kabelů. Různé metody uložení mění odvod tepla, což spolu s okolní teplotou určuje, jaký proud může vodič bezpečně přenášet. Tabulka níže shrnuje typické hodnoty proudové zatížitelnosti pro měděné vodiče o průřezu 1,5 mm² při teplotě 30 °C.
Uložení v liště a trubce
Vodiče uložené v lištách nebo plastových trubkách mají omezený odvod tepla, což snižuje jejich proudovou zatížitelnost. Pro 1,5 mm² měděný vodič je běžná hodnota kolem 15 A při 30 °C. Tento způsob uložení vyžaduje přesné dimenzování, aby nedocházelo k přehřívání izolace.
Uložení pod omítkou a na stěně
Při uložení vodičů pod omítkou nebo na stěně lze počítat s mírně vyšší proudovou zatížitelností, přibližně 17 A pro 1,5 mm² měděný vodič při stejné teplotě. Lepší rozptýlení tepla zvyšuje dovolený proud, což se musí zohlednit v návodu na dimenzování kabelů podle průřezu a délky.
Uložení kabelů v zemi
Přímo v zemi uložené kabely mají nejlepší chlazení díky okolnímu prostředí, což zvyšuje proudovou zatížitelnost až na 23 A pro 1,5 mm² měděný vodič. Vliv vícežilových kabelů však snižuje dovolený proud kvůli vzájemnému zahřívání, proto je nutné použít korekční faktory dle ČSN EN 50525.
| Uložení vodičů | Proudová zatížitelnost (1,5 mm² měď) | Okolní teplota |
|---|---|---|
| V liště a trubce | 15 A | 30 °C |
| Pod omítkou a na stěně | 17 A | 30 °C |
| V zemi | 23 A | 30 °C |
Tip: Při dimenzování kabelů je nutné brát v úvahu nejen průřezy vodičů a jejich proudovou zatížitelnost, ale také způsob uložení a typ izolace, aby nedocházelo k úbytku napětí a přehřívání. Nepřesné dimenzování může vést k poruchám a zkrácení životnosti instalace.
Výpočet dimenzování vodičů podle zatížení a délky vedení
Výpočet výpočtového proudu
Výpočtový proud I_v pro třífázový systém se vypočítá podle vzorce I_v = P / (√3 × U × cosφ), kde P je příkon ve wattech, U jmenovité napětí (standardně 400 V) a cosφ účiník. Například pro příkon 10 kW a cosφ 0,9 je I_v = 10 000 / (1,732 × 400 × 0,9) ≈ 16 A. Tento proud představuje základní hodnotu pro dimenzování vodičů s ohledem na jejich proudovou zatížitelnost.
Výpočet dovoleného proudu s činiteli
Dovolený proud I_dov se upravuje pomocí korekčních činitelů k_1 a k_2, které zohledňují teplotu okolí, způsob uložení vodiče a počet současně vedených kabelů. Výpočet probíhá podle vzorce I_dov = I_n × k_1 × k_2, kde I_n je jmenovitá proudová zatížitelnost vodiče dle ČSN EN 50525. Například při k_1 = 0,9 (teplota 40 °C) a k_2 = 0,95 (více vodičů v kabelovém žlabu) se dovolený proud sníží na 85,5 % původní hodnoty, což ovlivňuje volbu průřezu vodiče a zajišťuje bezpečný provoz bez přehřívání.
Výpočet úbytku napětí
Úbytek napětí ΔU se vypočítá podle vzorce ΔU = 2 × R_V × I, kde R_V je odpor vedení závislý na měrném odporu materiálu vodiče, délce vedení a průřezu vodiče. Odpor vodiče se určí jako R_V = ρ × l / S, kde ρ je měrný odpor (pro měď 0,0172 Ω mm²/m), l délka vedení v metrech (počítá se obousměrná délka tam i zpět) a S průřez vodiče v mm². Doporučený maximální úbytek napětí je do 10 % jmenovitého napětí (400 V), u citlivých spotřebičů se doporučuje maximálně 2 %. Například u délky vedení 50 m, průřezu 4 mm² a proudu 16 A je ΔU = 2 × (0,0172 × 50 / 4) × 16 = 6,88 V, což odpovídá 1,72 % z 400 V.
- Určit příkon P – změřit nebo stanovit příkon zařízení v kW
- Vypočítat výpočtový proud I_v – použít vzorec pro třífázový systém
- Stanovit korekční činitele k_1 a k_2 – zohlednit teplotu a počet vodičů v kabelu
- Zkontrolovat úbytek napětí ΔU – zajistit, aby nepřekročil 10 % napětí
- Vybrat průřez vodiče – podle dovoleného proudu a výpočtu úbytku napětí
Tip: Pro správné dimenzování vodičů podle proudu, délky vedení a průřezu je nezbytné dodržovat normu ČSN EN 50525 a respektovat správné značení vodičů, například CYKY pro pevné silové kabely nebo CYSY pro ohebné kabely spotřebičů.
Normy, značení a časté chyby při dimenzování vodičů
Normy ČSN EN 50525-2-31 jasně definují parametry průřezů vodičů, typy izolací a jejich proudovou zatížitelnost, což je zásadní pro správné dimenzování kabelů. Značení vodičů, jako jsou CY, CYKY nebo CYSY, určuje složení a použití kabelu v elektroinstalacích. Například CYKY označuje kabel s měděnými vodiči a PVC izolací vhodný pro pevné uložení.
Chyby při dimenzování vodičů mají závažné důsledky – použití vodiče s menším průřezem než požadovaný vede k přehřátí a snížení životnosti kabelu. Také nesprávný průřez zvyšuje úbytek napětí a riziko poruch.
- Výběr správného průřezu vodiče pro domácí instalaci musí vycházet z výpočtového proudu a délky kabelu
- Použití vodičů s typem izolace odpovídajícím normě ČSN EN 50525 je nezbytné k zajištění bezpečnosti
- Nedodržení značení vodičů může vést k nesprávnému použití v konkrétních podmínkách
Chyby při výběru průřezu vodiče a jejich následky
Nevhodný průřez způsobuje přehřívání, zkraty a poruchy elektroinstalace. Proto je vhodné využít kalkulačku pro dimenzování vodičů a kabelů, která pomáhá přesně určit odpovídající průřez podle parametrů instalace.
Časté dotazy a odpovědi k tabulkám průřezů a dimenzování kabelů
Otázka: Jaký průřez vodiče je vhodný pro jištění 32 A?
Pro jištění 32 A se obvykle používá měděný vodič s průřezem 6 mm² až 10 mm² podle délky vedení a typu uložení.
Otázka: Jak spočítat výpočtový proud pro třífázový systém?
Výpočtový proud se počítá vzorcem I_v = P / (√3 × U × cosφ), kde P je příkon ve wattech, U napětí 400 V a cosφ účiník.
Otázka: Jak ovlivňuje délka vedení výběr průřezu vodiče?
Delší vedení zvyšuje úbytek napětí, proto je nutné volit větší průřez vodiče k omezení ztrát a zachování maximálního úbytku do 10 %.
Otázka: Jaký je maximální dovolený úbytek napětí v bytové instalaci?
Maximální dovolený úbytek napětí je 10 %, u citlivých spotřebičů se doporučuje nepřekročit 2 %.
Otázka: Jaký vliv má způsob uložení vodiče na jeho proudovou zatížitelnost?
Proudová zatížitelnost vodiče se liší podle uložení – například vodič 1,5 mm² v zemi snese 23 A, v liště 15 A a pod omítkou 17 A.
Otázka: Co znamená značení vodiče CYKY?
CYKY označuje pevný silový kabel s PVC izolací a pláštěm, vhodný pro pevné uložení v elektroinstalacích.
Otázka: Jaké jsou nejčastější chyby při dimenzování vodičů?
Použití vodiče s nedostatečným průřezem vede k přehřátí, snížení bezpečnosti a riziku požáru.
Otázka: Jak ovlivňuje teplota okolí dovolený proud vodiče?
Vyšší teplota snižuje dovolený proud; například korekční činitel pro 20 °C je 1,12, při vyšších teplotách klesá.
Otázka: Jaký průřez vodiče zvolit pro domácí zásuvku 16 A?
Pro jištění 16 A se doporučuje měděný vodič 1,5 mm² až 2,5 mm² v závislosti na délce vedení.
Otázka: Jak správně zohlednit vícežilové kabely při dimenzování?
Vícežilové kabely snižují dovolený proud, proto se používají korekční faktory, například k_2 = 0,75 pro čtyři vodiče.
Otázka: Jaké jsou nejběžnější materiály vodičů v elektroinstalacích?
Nejběžnější jsou měděné vodiče díky vysoké vodivosti a hliníkové vodiče s nižší proudovou zatížitelností.
Otázka: Jaký je rozdíl mezi průměrem a průřezem vodiče?
Průměr je fyzická šířka vodiče, průřez (v mm²) určuje plochu jádra a tím i jeho proudovou kapacitu.
Otázka: Jak vypočítat úbytek napětí na vedení?
Úbytek napětí ΔU = 2 × R_V × I, kde R_V = ρ × l / S, ρ je měrný odpor materiálu, l délka vedení a S průřez vodiče.
Otázka: Proč je důležité dodržovat normy ČSN EN 50525?
Normy ČSN EN 50525 zajišťují bezpečnost, správnou funkci a kompatibilitu vodičů v elektroinstalacích.
Otázka: Jaké jsou doporučené průřezy vodičů pro jištění 20 A?
Pro jištění 20 A se používá měděný vodič o průřezu 2,5 mm² až 4 mm² podle délky a uložení kabelu.
