Polyvinylchlorid (PVC) je syntetický polymer s chemickým vzorcem (C2H3Cl)n, který díky svým specifickým vlastnostem nachází široké využití v elektroinstalacích. Jeho výborná odolnost vůči teplu, chemikáliím a elektrickému proudu z něj činí spolehlivý materiál pro izolaci kabelů i další komponenty. Výroba PVC umožňuje přizpůsobit jeho vlastnosti podle potřeby, což výrazně zvyšuje bezpečnost a efektivitu elektroinstalačních prací.
Klíčové závěry
- PVC obsahuje 40-70 % přísad, včetně stabilizátorů a změkčovadel, které ovlivňují jeho vlastnosti.
- Flexibilní PVC se používá jako izolace kabelů díky vysoké elektrické odolnosti a chemické stabilitě.
- PVC je nehořlavý a samozhášivý materiál, což snižuje riziko šíření požáru v elektroinstalaci.
- Při požáru PVC vzniká zdraví škodlivý chlorovodík již při koncentraci 0,008 mg/l.
- V EU se recykluje přibližně 27 % PVC odpadu, přičemž životnost PVC výrobků může přesahovat 50 let.
Klíčové vlastnosti polyvinylchloridu (PVC)
Polyvinylchlorid (PVC) je v elektroinstalaci využíván především díky svým výjimečným vlastnostem, které zahrnují tepelnou odolnost, mechanickou pevnost, chemickou odolnost a elektrickou izolaci. PVC obsahuje 40-70 % přísad, jako jsou změkčovadla a stabilizátory, které upravují jeho flexibilitu a trvanlivost. Tento materiál je tepelně a mechanicky zpracovatelný, což umožňuje výrobu různých elektroinstalačních součástí, například izolací kabelů či krytů.
Základní polyvinylchlorid má chemický vzorec (C2H3Cl)n a díky stabilizátorům vykazuje vysokou odolnost vůči kyselinám i zásadám. PVC izolace poskytuje spolehlivou ochranu proti průniku elektrického proudu, což je klíčové pro bezpečnost elektroinstalace. Rozlišujeme tvrdé PVC, které se používá pro pevné části elektroinstalačních materiálů, a měkké PVC, které díky přídavku změkčovadel umožňuje pružné a ohebné aplikace, například izolaci kabelů.
Jaké jsou hlavní vlastnosti polyvinylchloridu v elektroinstalaci
PVC je materiál s výbornou elektrickou izolací, která odolává napětím běžným v domácích i průmyslových instalacích. Tepelná odolnost PVC se pohybuje obvykle mezi 60 až 105 °C v závislosti na typu a složení, což odpovídá požadavkům na bezpečnost a životnost elektroinstalací. Chemická odolnost zajišťuje ochranu proti korozivním látkám, které by mohly poškodit izolaci a snížit její izolační schopnosti.
Na co si dát pozor: častou chybou je použití nevhodného typu PVC tam, kde je potřeba vyšší tepelná odolnost nebo odolnost proti UV záření, což může vést k předčasnému stárnutí a praskání izolace.
PVC vlastnosti a aplikace při elektroinstalaci jsou klíčové pro spolehlivost a bezpečnost instalovaných systémů. Tvrdé PVC se hodí pro pevné konstrukční prvky, měkké PVC pro izolace a kabelové oplety.
- Složení: 40-70 % přísad (změkčovadla, stabilizátory)
- Tepelná odolnost: 60-105 °C podle typu PVC
- Mechanická pevnost: vysoká, závislá na tvrdosti materiálu
- Chemická odolnost: odolává kyselinám, zásadám a většině rozpouštědel
- Elektrická izolace: vynikající vlastnosti pro elektroinstalaci
- Tvrdé PVC pro pevné části elektroinstalačních materiálů
- Měkké PVC pro pružné izolace kabelů a vodičů
Typy PVC používané v elektroinstalaci
Polyvinylchlorid (PVC) se v elektroinstalaci využívá ve dvou hlavních formách: tvrdé (neměkčené) a měkké (měkčené). Tvrdé PVC, označované také jako PVC U (unplasticizovaný), vykazuje vysokou mechanickou pevnost a odolnost vůči chemikáliím. Tento typ se používá především pro pevné komponenty elektroinstalace, například trubky, profily a kryty, kde je vyžadována stabilita a dlouhodobá odolnost. Typickým zástupcem tvrdého PVC je Novodur®, který díky své tvrdosti a nízkému obsahu změkčovadel zajišťuje spolehlivou ochranu vodičů a kabelů v náročných podmínkách.
Měkké PVC obsahuje až 50 % změkčovadel, jako jsou ftaláty nebo adipáty, což výrazně zvyšuje jeho pružnost a odolnost proti mechanickému ohybu. Tento typ se používá zejména pro izolaci elektrických kabelů a hadice, kde je flexibilita nezbytná pro snadnou manipulaci a instalaci. Novoplast® je příkladem měkčeného PVC, které umožňuje ohýbání kabelů bez rizika praskání izolace a zajišťuje dlouhodobou elektrickou izolaci i při častém mechanickém namáhání.
Rozdíly mezi PVC a PVC U v použití pro elektroinstalaci
PVC U představuje tvrdé, neměkčené PVC bez přídavku plastifikátorů, které poskytuje vysokou pevnost a rozměrovou stabilitu. Jeho elektrická izolace je vynikající, avšak materiál je méně flexibilní a křehčí při ohybu. Proto se PVC U používá tam, kde jsou požadavky na pevné a trvalé konstrukce bez potřeby ohýbání.
Měkké PVC je naopak vhodné pro aplikace vyžadující vysokou flexibilitu, například kabelové izolace vedené v nepravidelných trasách nebo s častým pohybem. Díky změkčovadlům si zachovává elektrickou odolnost a zároveň odolává mechanickému namáhání, které by u tvrdého PVC vedlo k praskání.
| Typ PVC | Vlastnosti | Příklady použití |
|---|---|---|
| Tvrdé PVC (PVC U) | Vysoká pevnost, nízká flexibilita, chemická odolnost | Trubky, profily, kryty (Novodur®) |
| Měkké PVC | Vysoká flexibilita, odolnost proti ohybu, obsah změkčovadel až 50 % | Izolace kabelů, hadice (Novoplast®) |
| Elektroizolační PVC | Vysoká elektrická odolnost, odolnost vůči vlhkosti a chemikáliím | Izolace kabelů, ochranné prvky elektroinstalace |
Tip: Častou chybou je použití tvrdého PVC pro izolaci kabelů, kde je potřeba pružnost. To vede k praskání izolace a následným poruchám elektrického vedení.

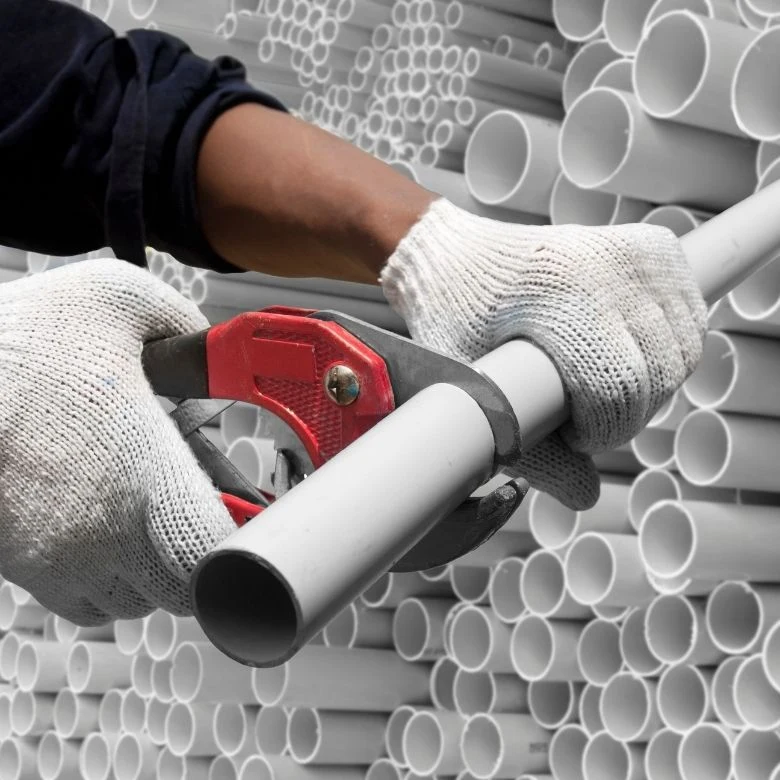

Tvrdé PVC je vhodné pro pevné, neměnné konstrukce, kde nehrozí mechanické ohýbání, například pevné kryty a trubky. Měkké PVC se hodí pro flexibilní izolace kabelů, kde je nutná odolnost vůči ohybu a mechanickému namáhání. Správný výběr typu PVC zásadně ovlivňuje bezpečnost, trvanlivost a funkčnost elektroinstalace.
Výhody a omezení PVC v elektroinstalaci
Polyvinylchlorid (PVC) patří mezi nejčastěji používané materiály v elektroinstalaci díky svým specifickým vlastnostem. PVC izolace kabelů a elektroinstalačních materiálů nabízí vysokou elektrickou odolnost, která zajišťuje bezpečný přenos elektrického proudu a snižuje riziko zkratů. Chemická stabilita PVC zabraňuje degradaci materiálu působením vlhkosti, olejů a většiny běžných chemikálií, což prodlužuje životnost elektroinstalačních součástek. Dále je PVC samozhášivý materiál, který při odstranění zdroje ohně přestává hořet, což snižuje riziko rozšíření požáru v elektroinstalaci.
Mezi hlavní výhody PVC v elektroinstalačních materiálech patří:
- vysoká elektrická odolnost, která je klíčová pro bezpečné používání kabelů a vodičů
- chemická stabilita zajišťující dlouhodobou ochranu proti vnějším vlivům
- samozhášivost, která minimalizuje nebezpečí požáru a jeho šíření
- jednoduchá výroba PVC na bázi polyvinylchloridu vzorce (C2H3Cl)n, což umožňuje dostupnost materiálu v různých formách a tvrdostech
- široké PVC využití v izolacích, krytech a dalších elektroinstalačních prvcích
Jaké jsou nevýhody a omezení PVC v elektroinstalaci
Přestože PVC nabízí značné výhody, je třeba upozornit na jeho omezení. Při požáru se z PVC uvolňuje chlorovodík, toxická látka, která při koncentraci nad 0,008 mg/l představuje zdravotní riziko pro osoby v okolí. Tento požární riziko vyžaduje důkladné zvážení použití PVC v místnostech s omezeným větráním nebo tam, kde je zvýšená požární bezpečnost prioritou. Další nevýhodou je nižší odolnost vůči velmi vysokým teplotám, kdy PVC může degradovat a ztrácet své izolační vlastnosti.
- uvolňování toxického chlorovodíku během požáru
- omezená tepelná odolnost nad 70 °C
- potenciální zdravotní rizika při dlouhodobém vystavení plastifikátorům z PVC
Tip: Pro elektroinstalace v prostředí s přísnými požárními normami doporučuji zvážit použití PVC U, které má odlišné vlastnosti a lepší tepelnou stabilitu. Správný výběr materiálu podle konkrétní aplikace výrazně zvýší bezpečnost a trvanlivost elektroinstalace.
Elektrické vlastnosti PVC v elektroinstalaci
Elektrické vlastnosti PVC v elektroinstalaci ovlivňují jeho schopnost spolehlivě izolovat elektrické vodiče a zajišťovat bezpečný provoz elektroinstalace. Díky specifickým parametrům, jako jsou dielektrická pevnost, permitivita a ztrátový činitel, se polyvinylchlorid řadí mezi nejpoužívanější materiály pro izolaci kabelů a dalších elektroinstalačních součástek.
Dielektrická pevnost PVC
Dielektrická pevnost PVC představuje maximální elektrické napětí, které materiál dokáže vydržet bez průrazu. U polyvinylchloridu dosahuje hodnota dielektrické pevnosti až 40 až 60 kV/mm, což je pro elektroinstalaci velmi důležité. Tento parametr určuje odolnost PVC vůči elektrickému průrazu a zaručuje bezpečnost izolace kabelů i při vysokých napětích. Díky vysoké dielektrické pevnosti se PVC využívá zejména tam, kde je potřeba spolehlivě chránit elektrický proud před únikem.
Permitivita a její význam
Permitivita je míra schopnosti materiálu uchovávat elektrickou energii v elektrickém poli. U PVC se permitivita pohybuje kolem 3 až 4 (bezrozměrná hodnota), což znamená, že materiál má dostatečnou schopnost udržet elektrické pole bez nežádoucích ztrát. Vyšší permitivita pomáhá snižovat kapacitní ztráty a zlepšuje efektivitu izolace v elektroinstalaci. Tato vlastnost je důležitá především u kabelů v napěťových sítích, kde se minimalizují energetické ztráty a zvyšuje celková bezpečnost.
Ztrátový činitel a bezpečnost
Ztrátový činitel PVC vyjadřuje množství energie přeměněné na teplo během průchodu elektrického proudu izolací. U polyvinylchloridu je tento činitel nízký, obvykle v řádu 0,02 až 0,05 při frekvenci 50 Hz, což znamená minimální energetické ztráty. Nízký ztrátový činitel přispívá k lepší elektrické izolaci a snižuje riziko přehřívání kabelů, což je klíčové pro bezpečnost elektroinstalace.
- Vysoká dielektrická pevnost chrání proti průrazu izolace
- Nízký ztrátový činitel snižuje energetické ztráty v instalaci
- Permitivita zlepšuje udržení elektrického pole a stabilitu izolace
Tip: Pro elektroinstalace s vyšším požadavkem na mechanickou odolnost je vhodné zvolit PVC U, které má specifické vlastnosti odlišné od standardního PVC, zejména v pevnosti a dlouhodobé životnosti.
Tato kombinace technických vlastností polyvinylchloridu vysvětluje, proč se PVC využití v elektroinstalačních materiálech řadí mezi standardní řešení s dobrou elektrickou izolací a odolností. Při správném použití zajišťuje PVC izolace bezpečný a efektivní provoz elektrických rozvodů.
Odolnost PVC v elektroinstalaci
Odolnost polyvinylchloridu (PVC) je zásadní v jeho využití v elektroinstalaci. Jeho schopnost odolávat různým environmentálním vlivům ovlivňuje životnost a bezpečnost elektroinstalačních materiálů. Následující podsekce popisují, jak UV záření, teplotní cykly a vlhkost působí na PVC a jeho vlastnosti.
Vliv UV záření na PVC
UV záření postupně degraduje povrch PVC, což vede k jeho křehnutí a ztrátě pružnosti. Tento proces snižuje mechanickou odolnost materiálu a může způsobit praskání izolace kabelů. Polyvinylchlorid vzorec zahrnuje chlor, který zlepšuje jeho chemickou stabilitu, avšak dlouhodobé vystavení UV záření může způsobit oxidaci a změnu barevnosti. Proto se pro venkovní elektroinstalace často používá UV stabilizované PVC nebo PVC U s lepší odolností vůči slunečnímu záření.
Dopady teplotních cyklů
Teplotní cykly, tedy opakované střídání vysokých a nízkých teplot, mění mechanické vlastnosti PVC. Materiál může ztrácet pružnost a vznikají mikrotrhliny, které ohrožují celistvost izolace. PVC v elektroinstalaci musí proto splňovat normy pro tepelnou odolnost, obvykle v rozmezí od -15 °C do +60 °C. Častá chyba je použití PVC bez zohlednění teplotních výkyvů, což zkracuje životnost izolace a snižuje bezpečnost instalace.
Odolnost vůči vlhkosti
PVC je vysoce odolné vůči vlhkosti a nepropouští vodu, což je důvodem jeho širokého využití jako izolace kabelů a elektroinstalačních materiálů. Vlhkost neovlivňuje chemickou stabilitu polyvinylchloridu ani nezpůsobuje jeho degradaci. Díky tomu PVC izolace zajišťuje dlouhodobou ochranu proti korozi vodičů a riziku zkratu. Pro elektroinstalace v místech s vysokou vlhkostí je PVC optimální volbou, zatímco jiné materiály mohou vyžadovat dodatečné ochranné vrstvy.
- PVC izolace poskytuje elektrickou odolnost i ve vlhkém prostředí
- Polyvinylchlorid a jeho odolnost v elektroinstalaci výrazně prodlužují životnost kabelů
- Pro venkovní použití doporučuji volit UV stabilizované varianty PVC nebo PVC U
Odborná rada: Zvažte rozdíly mezi PVC a PVC U, pokud plánujete elektroinstalaci v exteriérech, kde je vystavena UV záření a větším teplotním výkyvům.
Normy, certifikace a testování kvality PVC v elektroinstalaci
PVC využití v elektroinstalaci vyžaduje splnění přísných norem a certifikací, které zaručují bezpečnost i dlouhodobou funkčnost materiálu. Kontrola kvality PVC izolace probíhá prostřednictvím standardizovaných testů zaměřených na elektrickou a mechanickou odolnost.
Klíčové normy pro PVC kabely
PVC kabely pro elektroinstalaci musí splňovat mezinárodní normy IEC a české normy ČSN, které definují požadavky na bezpečnost, elektrickou odolnost a mechanické vlastnosti. Normy IEC (International Electrotechnical Commission) například stanovují kritéria pro elektrickou izolaci a požární odolnost. ČSN normy upravují specifikace materiálů a zkoušky prováděné v rámci českého trhu. Certifikace podle těchto norem potvrzuje, že polyvinylchlorid použitý v izolaci kabelů odpovídá technickým požadavkům a je vhodný pro dané elektroinstalační materiály.
Metody testování kvality PVC izolace
Testování PVC izolace zahrnuje měření dielektrické pevnosti, která vyjadřuje schopnost materiálu odolávat elektrickému průrazu při určitém napětí. Dalším důležitým testem je kontrola teplotní odolnosti, která hodnotí stabilitu PVC při pracovních teplotách, obvykle od -25 °C do +70 °C. Důležitým parametrem jsou také mechanické zkoušky, například odolnost proti oděru a ohybu. Tyto testy zajišťují, že PVC izolace v elektroinstalaci bezpečně plní svou funkci po celou dobu životnosti kabelu.
| Test | Popis | Norma / metoda |
|---|---|---|
| Dielektrická pevnost | Měření elektrického průrazu izolace | IEC 60243-1 |
| Tepelná odolnost | Stabilita PVC při teplotách -25 až +70 °C | ČSN EN 60811-1-2 |
| Mechanická odolnost | Odolnost proti oděru a ohybu | ČSN EN 60811-2-1 |
Alternativy k PVC v elektroinstalaci a jejich srovnání
Alternativy k PVC v elektroinstalaci nabízejí různé technické vlastnosti, které mohou být vhodnější v specifických aplikacích. Nejčastěji se jako náhrada používají polyethylen (PE) a křížově vázaný polyethylen (XLPE), jejichž vlastnosti se liší od PVC zejména v oblasti tepelné odolnosti a emisí škodlivin.
Polyethylen (PE) jako alternativa
Polyethylen (PE) je v elektroinstalaci ceněný pro svou vyšší tepelnou odolnost než PVC. Díky tomu může být použit v prostředích s vyššími provozními teplotami, kde PVC izolace často selhává. Výroba PE vyžaduje vyšší náklady, což z něj činí dražší materiál než polyvinylchlorid. PE však neobsahuje chlor, což snižuje riziko vzniku toxických plynů při požáru. PE izolace je vhodná tam, kde je potřeba zvýšená odolnost vůči teplu, ale není vyžadována tak vysoká flexibilita jako u PVC.
Křížově vázaný polyethylen (XLPE)
XLPE představuje vyspělejší typ polyethylenu s ještě vyšší tepelnou odolností a výrazně nižšími toxickými emisemi než PVC. Díky chemické struktuře umožňuje XLPE izolaci pracovat při teplotách až kolem 90 °C, což je výrazně více než u standardní PVC izolace. Výroba XLPE je však technologicky náročnější a výsledný materiál je dražší. V elektroinstalaci se XLPE používá především tam, kde je vyžadována dlouhodobá spolehlivost a bezpečnost, například v průmyslových instalacích.
| Materiál | Tepelná odolnost | Toxické emise | Cena |
|---|---|---|---|
| PVC | do 70 °C | vyšší | nízká |
| PE | do 80 °C | nižší | střední |
| XLPE | do 90 °C | nejnižší | vysoká |
Tip: Při výběru materiálu izolace kabelů volte PVC u běžných instalací s nižšími nároky na teplotu a nízkou cenu. Pro vyšší teplotní zatížení a zvýšené požadavky na bezpečnost se hodí PE nebo XLPE. Častou chybou je použití PVC v prostředích s vyšší teplotou, kde může dojít k předčasnému poškození izolace.
Časté dotazy o PVC v elektroinstalaci
Otázka: Jaké jsou hlavní vlastnosti PVC relevantní pro elektroinstalaci?
Polyvinylchlorid obsahuje 40-70 % přísad, které zlepšují jeho tepelnou a mechanickou zpracovatelnost. PVC má vysokou chemickou odolnost a vynikající elektrickou izolaci, což je zásadní pro bezpečné elektroinstalační materiály.
Otázka: Proč se PVC používá jako izolace kabelů v elektroinstalaci?
PVC izolace nabízí vysokou elektrickou odolnost a je samozhášivá, což výrazně snižuje riziko požáru. Je také odolná vůči chemikáliím a vlhkosti, což prodlužuje životnost kabelů.
Otázka: Jaké jsou rozdíly mezi tvrdým a měkkým PVC?
Tvrdé PVC, často označované jako PVC U, se používá pro pevné konstrukce jako trubky a lišty. Měkké PVC obsahuje změkčovadla a používá se pro flexibilní izolace kabelů a hadic.
Otázka: Jaké nebezpečí představuje požár PVC izolace?
Při spalování PVC vzniká chlorovodík, který je zdraví škodlivý již při koncentraci 0,008 mg/l. Proto je důležité používat PVC s certifikovanou samozhášivostí a dodržovat bezpečnostní normy.
Otázka: Jaké jsou elektrické parametry PVC jako izolace?
PVC má vysokou dielektrickou pevnost kolem 40-60 kV/mm a nízký ztrátový činitel, což zajišťuje spolehlivou izolaci i při vyšších napětích.
Otázka: Jak PVC odolává UV záření a teplotním cyklům?
Dlouhodobé působení UV záření může způsobit křehnutí a degradaci PVC. Teplotní cykly ovlivňují pevnost materiálu, proto se doporučuje použití stabilizátorů a UV filtrů v exteriérových aplikacích.
Otázka: Jaké normy musí splňovat PVC kabely?
PVC kabely musí odpovídat normám IEC 60228, ČSN EN 50525 a mít označení CE, což potvrzuje jejich bezpečnost a kvalitu pro elektroinstalace.
Otázka: Jak se testuje kvalita PVC izolace?
Kvalita se testuje měřením dielektrické pevnosti, odolnosti vůči vysokým teplotám a samozhášivosti podle platných norem.
Otázka: Jaké jsou ekologické dopady PVC?
Výroba a spalování PVC uvolňuje toxické látky, proto se recykluje přibližně 27 % PVC odpadu. Moderní technologie snižují emise při výrobě.
Otázka: Jaké jsou alternativy k PVC v elektroinstalaci?
Alternativy jako polyethylen (PE) a cross-linked polyethylen (XLPE) nabízejí lepší tepelnou odolnost a nižší emise toxických látek, avšak jejich cena je výrazně vyšší.
Otázka: Co je PVC U a jak se liší od běžného PVC?
PVC U je neměkčené tvrdé PVC s vyšší pevností a odolností proti mechanickému poškození, vhodné pro pevné elektroinstalační komponenty.
Otázka: Jaký je chemický vzorec PVC?
Chemický vzorec polyvinylchloridu je (C2H3Cl)n, kde n označuje počet opakujících se jednotek polymeru.
Otázka: Proč je PVC oblíbený materiál v elektroinstalacích?
PVC je levné, flexibilní, odolné vůči chemikáliím a má vynikající izolační vlastnosti, což z něj činí výhodný materiál pro široké využití v elektroinstalaci.
Otázka: Jaké změkčovadla se používají v PVC pro elektroinstalaci?
Používají se ftaláty, adipáty a citráty, které mohou tvořit až 50 % hmotnosti výrobku a umožňují požadovanou flexibilitu izolace.
Otázka: Jak dlouho vydrží PVC výrobky v elektroinstalaci?
PVC výrobky mají životnost přes 50 let, například potrubí nebo kabelové izolace při správné instalaci a provozních podmínkách.
