Správná hloubka uložení kabelů zajišťuje bezpečnost i dlouhou životnost elektroinstalace. Norma ČSN pro kabely stanovuje přesné požadavky na výkop pro kabely a použití kabelové chráničky. Dodržení těchto parametrů minimalizuje riziko poškození a usnadňuje případné opravy.
Rychlý přehled
- Minimální hloubka výkopu pro elektrické kabely je zpravidla 60 cm, v některých případech doporučováno až 80 cm.
- Kabely se ukládají na vrstvu jemného písku o minimální tloušťce 10 cm pod kabelem i nad kabelem.
- Nad uloženými kabely se umisťují varovné pásky přibližně 10 cm nad kabelem pro snadné rozpoznání.
- Výkop by měl zajistit ochranu kabelů před teplotami nad 30 °C pro zajištění dlouhé životnosti.
- Doporučená vzdálenost kabelů od jiných inženýrských sítí je minimálně 30 cm, aby se předešlo poškození.
Doporučená hloubka výkopu pro uložení elektrických kabelů
Minimální hloubka výkopu pro uložení elektrických kabelů podle normy ČSN 33 2000-5-52 je stanovena na 60 cm. Tato hloubka zajišťuje základní ochranu kabelů před mechanickým poškozením, například při běžných zemních pracích. Pro vyšší bezpečnost a delší životnost kabelového vedení se doporučuje hloubka výkopu zvýšit až na 80 cm, zejména v místech s větším pohybem lidí, strojů či vozidel. Hloubka uložení kabelů výrazně ovlivňuje jejich ochranu v zemi, přičemž kabelová chránička a správné zásypy dále minimalizují riziko poškození.
Jaká je minimální a doporučená hloubka výkopu pro elektrické kabely?
Minimální hloubka výkopu pro uložení elektrických kabelů je 60 cm, což odpovídá požadavkům normy ČSN pro kabely. Tato hloubka chrání kabely před náhodným mechanickým poškozením a zajišťuje bezpečné uložení v zemi. V prostředích s vyšším rizikem zásahů se doporučuje hloubka zvýšit na 80 cm, což zvyšuje ochranu kabelů a prodlužuje jejich životnost. Výkop pro kabely by měl být proveden s dostatečnou šířkou a kabel by měl být uložen do kabelové chráničky, která zajišťuje další mechanickou ochranu. Správné zásypy kabelů rovněž přispívají k bezpečnosti a stabilitě uložení.
| Hloubka výkopu | Účel | Doporučení |
|---|---|---|
| 60 cm | Minimální ochrana kabelu | Základní norma ČSN |
| 80 cm | Zvýšená ochrana v rizikových oblastech | Doporučená hloubka pro větší bezpečnost |
| 20 cm | Speciální instalace (např. Wallbox) | Hraniční hloubka, vyžaduje specifické podmínky |
Jaká hloubka výkopu je potřebná pro speciální případy, jako je Wallbox?
Pro speciální instalace, jako je Wallbox pro nabíjení elektromobilů, postačuje hloubka výkopu kolem 20 cm. Tato hloubka umožňuje snadnější přístup při instalaci a případné údržbě, aniž by byla ohrožena bezpečnost elektrického vedení. Přesto je nutné dodržet specifické pokyny výrobce a zajistit kabelovou chráničku, která chrání kabel před mechanickým poškozením. Hloubka 20 cm je na hranici bezpečnosti a obvykle se využívá pouze v místech s minimálním rizikem zásahů do kabelu.

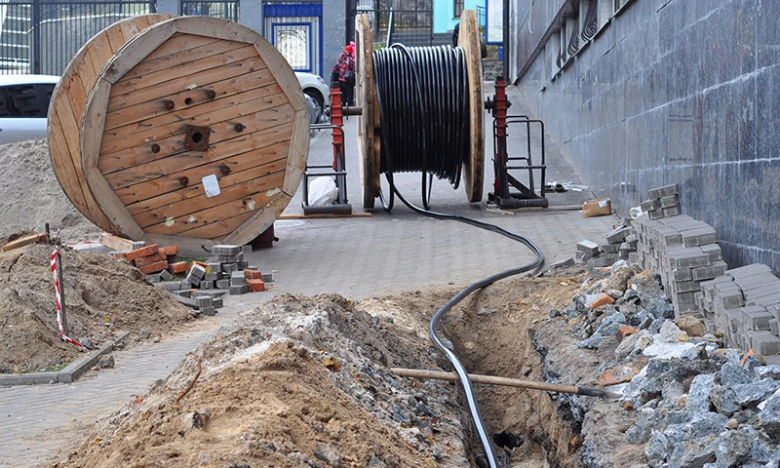

Správný postup uložení elektrických kabelů do výkopu
Správné uložení elektrických kabelů do výkopu vyžaduje dodržení přesného postupu, který zajistí ochranu kabelů před mechanickým poškozením a usnadní jejich budoucí identifikaci. Následující kroky popisují klíčové zásady, jak správně zakopat elektrický kabel do země.
Jak správně uložit elektrické kabely do výkopu?
Elektrické kabely se ukládají na podkladovou vrstvu jemného písku o minimální tloušťce 10 cm, která vytváří ochranný polštář a zabraňuje přímému kontaktu kabelu se zeminou. Po položení kabelu se opět nasype vrstva písku o stejné tloušťce, aby došlo k jeho úplnému obalení a ochraně proti mechanickému poškození během zásypu. Na takto uložený kabel se umisťují kabelové chráničky, které významně zvyšují mechanickou odolnost kabelu, zejména proti tlakům z nadloží nebo případnému průniku mechanizace. Asi 10 cm nad kabelem se klade varovná páska, která slouží jako vizuální upozornění při budoucích výkopech a tím snižuje riziko neúmyslného poškození elektrického vedení. Tento postup odpovídá normě ČSN pro kabely a zajišťuje dlouhodobou spolehlivost elektrického vedení v zemi.
Jaké jsou kroky pro ochranu kabelů během uložení do země?
- Příprava výkopu – vyhloubit rovný a čistý výkop podle požadované hloubky uložení kabelů.
- Položení vrstvy jemného písku – vytvořit podkladovou vrstvu minimálně 10 cm pro ochranu kabelu.
- Uložení elektrického kabelu – kabel položit rovnoměrně na písek bez napětí či ohybů.
- Instalace kabelové chráničky – zajistit mechanickou ochranu kabelu proti vnějším vlivům.
- Překrytí pískem – zasypat kabel vrstvou písku o minimální tloušťce 10 cm.
- Umístění varovné pásky – položit asi 10 cm nad kabel, aby byla dobře viditelná při výkopech.
- Zásyp výkopu – dokončit zasypání výkopu zeminou s ohledem na rovnoměrné zhutnění.
Tip: Dodržení správné hloubky uložení kabelů a použití ochranných vrstev významně snižuje riziko poškození a zajišťuje bezpečnost elektrického vedení v zemi.
Normy a předpisy upravující uložení elektrických kabelů do země
Norma ČSN 33 2000-5-52 je klíčovým předpisem, který upravuje hloubku uložení kabelů v zemi a stanovuje požadavky na jejich mechanickou ochranu. Tato norma zajišťuje bezpečnost elektrického vedení a minimalizuje riziko poškození kabelů při výkopech či jiných zásazích do země. Podle ČSN musí být výkop pro kabely proveden v dostatečné hloubce, která závisí na druhu kabelu a podmínkách prostředí.
Kromě ČSN 33 2000-5-52 platí i další vyhlášky, které doplňují pravidla pro ochranu kabelů v zemi, například požadavky na použití kabelové chráničky a správné zásypy kabelů, které zvyšují jejich životnost a bezpečnost. Dodržení těchto norem je nezbytné pro správné uložení kabelů a prevenci poruch.
- Minimální hloubka uložení kabelů podle ČSN je obvykle 0,6 až 0,8 metru, v závislosti na typu kabelu a podmínkách instalace
- Kabelová chránička chrání kabel před mechanickým poškozením a vlivy okolního prostředí
- Zásypy kabelů musí být provedeny vhodným materiálem bez ostrých kamenů a srovnané tak, aby kabel nevznikaly mechanické napětí
Které normy platí pro uložení kabelů do země v ČR
Vedle ČSN 33 2000-5-52 je vhodné prostudovat i příslušné vyhlášky týkající se bezpečnosti práce a stavebních předpisů, které ovlivňují hloubku a ochranu kabelů při uložení do země podle ČSN. Dodržování těchto pravidel minimalizuje časté chyby při ukládání kabelů do země, jako je nedostatečná hloubka nebo nedostatečná ochrana mechanickými prvky.
Specifické požadavky na uložení kabelů v různých prostředích
Hloubka výkopu a způsob uložení elektrických kabelů závisí na specifických podmínkách prostředí, jako je typ půdy či charakter městské zástavby. Správné přizpůsobení hloubky uložení kabelů zajišťuje jejich dlouhodobou ochranu a bezpečný provoz.
Typ půdy a její vliv na hloubku výkopu
Rozdílné vlastnosti půdy ovlivňují doporučenou hloubku výkopu pro kabely. Písčitá půda vyžaduje hloubku uložení kabelů mezi 60 až 80 cm, protože je méně stabilní a nabízí nižší ochranu proti mechanickému poškození. Naopak hlinitá půda má vyšší soudržnost, a proto postačuje standardní hloubka výkopu kolem 60 cm. Dodržení správné hloubky výkopu a kvalitní zásypy kabelů snižují riziko poškození a prodlužují životnost vedení.
Uložení kabelů v městských oblastech
V městských oblastech je nutné respektovat hustotu inženýrských sítí, která omezuje dostupný prostor pro výkop. Pro zvýšení ochrany kabelů se zde často používá kabelová chránička, která chrání vedení před mechanickým poškozením a vlivy okolního prostředí. Dále je důležité přesně dodržovat normu ČSN pro kabely, která stanovuje minimální hloubku uložení a další technické požadavky. Správný postup při výkopu a uložení kabelů minimalizuje riziko havárií a usnadňuje pozdější údržbu.
- vždy respektovat normu ČSN pro kabely
- přizpůsobit hloubku typu půdy a klimatickým podmínkám
- v městských oblastech používat kabelové chráničky
- zajistit kvalitní zásypy kabelů pro ochranu před poškozením
Zasypání a zhutnění výkopu po uložení kabelů
Správné zasypání a zhutnění výkopu po uložení elektrických kabelů výrazně snižuje riziko mechanického poškození a sesedání zeminy v místě kabelu. Výkop pro kabely se zasypává ve vrstvách o tloušťce 20-30 cm, přičemž každá vrstva se důkladně zhutní. Tento postup chrání elektrický kabel před pohybem a deformacemi způsobenými zemními pracemi či zatížením povrchu.
Postup uložení elektrického kabelu do výkopu zahrnuje:
- Vyrovnání a případné podložení kabelové chráničky – zajistí rovnoměrné uložení kabelu bez ostrých kamenů
- Uložení elektrického kabelu do výkopu – v doporučené hloubce podle normy ČSN pro kabely
- Zasypání první vrstvy zeminy do výšky 20-30 cm – tato vrstva slouží jako ochranný polštář
- Zhutnění vrstvy – provádí se tak, aby nedošlo k poškození kabelu, například ručním zhutněním
- Opakování zasypání a zhutnění po dalších vrstvách až po úplné zasypání výkopu
Tip: Dodržování tohoto postupu zabraňuje pozdějšímu sesedání zásypu a zajišťuje dlouhodobou ochranu kabelů v zemi.
Časté dotazy k hloubce výkopu a uložení elektrických kabelů
Otázka: Jaká je minimální hloubka výkopu pro uložení elektrických kabelů?
Minimální hloubka výkopu je obvykle 60 cm, v některých případech se doporučuje až 80 cm podle normy ČSN 33 2000-5-52. Hloubka závisí na typu kabelu a podmínkách prostředí.
Otázka: Proč je důležitá správná hloubka uložení kabelů?
Správná hloubka chrání kabely před mechanickým poškozením a povětrnostními vlivy, prodlužuje jejich životnost a zajišťuje bezpečnost provozu.
Otázka: Jaká vrstva materiálu se používá pod a nad elektrickým kabelem?
Pod a nad kabelem se ukládá vrstva jemného písku nebo štěrku o tloušťce minimálně 10 cm pro mechanickou ochranu kabelu během zásypu.
Otázka: Jaká je funkce varovných pásek nad uloženými kabely?
Varovné pásky se umisťují přibližně 10 cm nad kabel k indikaci trasy a ochraně před náhodným poškozením při budoucích výkopech.
Otázka: Jaká norma upravuje uložení elektrických kabelů do země v ČR?
Norma ČSN 33 2000-5-52 stanovuje minimální hloubky uložení a požadavky na mechanickou ochranu elektrických kabelů.
Otázka: Jaké jsou specifické požadavky na uložení kabelů v městských oblastech?
V hustě zastavěných oblastech je nutné respektovat hustotu sítí, používat kabelové chráničky a dodržovat minimální vzdálenost 30 cm od ostatních vedení.
Otázka: Jaké chyby se často dělají při ukládání elektrických kabelů?
Časté chyby zahrnují nedostatečnou hloubku výkopu, nepoužití ochranných vrstev, nesprávné zásypy kabelů a ignorování platných norem.
Otázka: Jak správně zasypat a zhutnit výkop po uložení kabelů?
Výkop se zásypává ve vrstvách o tloušťce 20-30 cm, každá vrstva se pečlivě zhutní, aby se zabránilo sesedání a následnému poškození kabelů.
Otázka: Jak hloubka uložení kabelů ovlivňuje jejich elektromagnetické rušení?
Větší hloubka uložení snižuje elektromagnetické rušení a zvyšuje bezpečnost a spolehlivost elektrického vedení v zemi.
Otázka: Jaké materiály se používají pro kabelové chráničky?
Nejčastěji se používají chráničky z PVC nebo HDPE, které poskytují mechanickou ochranu a odolnost vůči vlivům prostředí.
Otázka: Jak hluboko musí být uložen optický kabel v zemi?
Optické kabely mají doporučenou minimální hloubku uložení 60 cm, podobně jako elektrické kabely, aby byla zajištěna jejich ochrana.
Otázka: Jaká je doporučená hloubka výkopu pro kabely v průmyslových areálech?
V průmyslových areálech se doporučuje hloubka výkopu 80 cm kvůli vyšším nárokům na mechanickou ochranu a zatížení terénu.
Otázka: Jak se liší hloubka uložení elektrických a optických kabelů?
Hloubka uložení je podobná, obvykle 60 cm, ale optické kabely vyžadují zvýšenou ochranu proti mechanickému poškození.
Otázka: Je možné uložit kabel bez výkopu?
Ano, moderní metody jako zapluhování umožňují uložení kabelů bez rozsáhlých výkopových prací, což šetří čas i náklady.
Otázka: Jaká je minimální vzdálenost kabelů od jiných inženýrských sítí?
Minimální vzdálenost mezi elektrickými kabely a ostatními sítěmi je 30 cm, aby se předešlo vzájemnému poškození nebo rušení.
Tipy na správné uložení elektrických kabelů v zemi
Pro správné uložení je nezbytné dodržet minimální hloubku výkopu 60 cm, použít kabelovou chráničku tam, kde je to vyžadováno, a zajistit vrstvy jemného písku pro ochranu kabelu. Dále je nutné umístit varovné pásky a dodržovat normu ČSN 33 2000-5-52 pro bezpečnost a dlouhodobou spolehlivost kabelového vedení.
