Střídavý proud je základním typem elektrického proudu, který pravidelně mění směr i velikost podle určité frekvence. Jeho průběh znázorňuje charakteristický sinusový graf, často označovaný symbolem ~. Díky těmto vlastnostem nachází střídavý proud široké využití v elektrotechnice, od výroby až po přenos energie.
Hlavní poznatky
- Střídavý proud mění směr 50krát za sekundu (50 Hz) a jeho efektivní hodnota napětí v domácnostech je 230 V.
- Výroba střídavého proudu probíhá v elektrárnách pomocí alternátorů, které využívají rotační pohyb rotoru.
- Transformátory umožňují efektivní přenos elektřiny na dlouhé vzdálenosti díky změně napětí až na stovky kilovoltů.
- Existují tři základní typy střídavých obvodů: rezistorové, indukční a kapacitní, které se liší fázovým posunem mezi napětím a proudem.
- Střídavý proud je klíčový v průmyslu i domácnostech, například pro pohon elektromotorů a napájení běžných spotřebičů.
Co je střídavý proud a jaký je jeho základní princip?
Střídavý proud je elektrický proud, který pravidelně mění svůj směr a velikost s frekvencí 50 Hz, což znamená, že se směr proudu za sekundu změní padesátkrát. Tento princip střídavého proudu v elektrotechnice umožňuje efektivní přenos energie na dlouhé vzdálenosti a jeho průběh lze přesně popsat sinusovým vzorcem i(t) = Imax × sin(ωt + φ), kde Imax představuje maximální amplitudu proudu a ω úhlovou frekvenci. Sinusový průběh střídavého proudu je typickým grafem, který znázorňuje pravidelné periodické změny proudu a napětí.
Co je to střídavý proud a jak funguje?
Střídavý proud (AC) je elektrický proud, který během své činnosti pravidelně mění směr i velikost. Ve většině domácích a průmyslových sítí má frekvenci 50 Hz, což znamená, že směr proudu se změní 50krát za sekundu. Tento proud má sinusový průběh, který lze matematicky popsat vzorcem i(t) = Imax × sin(ωt + φ), kde Imax je amplituda proudu a ω úhlová frekvence. Díky této periodické změně umožňuje střídavý proud efektivní využití transformátorů a jednoduchou regulaci napětí.
Jaký je symbol střídavého proudu?
Symbol střídavého proudu v elektrotechnice představuje vlnovka (~) umístěná vedle označení napětí nebo proudu. Tento znak vyjadřuje střídavý charakter elektrického signálu a odlišuje se od stejnosměrného proudu, který se označuje symbolem (=). Použití této značky napomáhá rychlé identifikaci typu proudu v elektrických schématech a přístrojích.
- střídavý proud mění směr a velikost s frekvencí 50 Hz
- průběh lze popsat sinusovým vzorcem i(t) = Imax × sin(ωt + φ)
- symbol střídavého proudu je vlnovka (~)
- střídavý a stejnosměrný proud se liší směrem a charakterem proudu
Jak vzniká střídavý proud a jak probíhá jeho výroba v elektrárnách?
Střídavý proud vzniká v elektrárnách díky principu elektromagnetické indukce, kdy se rotor pohybuje uvnitř statoru alternátoru. Rotor, který je poháněn zdroji jako pára, voda nebo vítr, se otáčí v magnetickém poli statoru a indukuje tak střídavé napětí. Tento proces umožňuje výrobu střídavého proudu s charakteristickou frekvencí, která je v domácích rozvodech obvykle 50 Hz.
Jak vzniká střídavý proud v elektrárně
Alternátor převádí mechanickou energii rotoru na elektrickou energii ve statoru. Pohon rotoru zajišťují například parní turbíny, vodní elektrárny nebo větrné turbíny, které dodávají potřebnou mechanickou sílu. Indukce ve statoru vytváří střídavé napětí a proud, jejichž průběh lze zobrazit na střídavý proud graf jako sinusovku. Tento princip je základem výroby elektrické energie v rozvodné síti a odlišuje střídavý proud od stejnosměrného proudu, který má konstantní směr a velikost.
Podrobnější informace o střídavém proudu a jeho využití lze nalézt na stránkách Wikipedie Střídavý proud.
Základní typy střídavých elektrických obvodů a jejich fázové vlastnosti
Základní typy střídavých elektrických obvodů se rozlišují podle elektrických prvků, které určují fázový posun mezi proudem a napětím. Tento fázový posun přímo ovlivňuje hodnoty činného, jalového a zdánlivého výkonu v obvodu. Princip střídavého proudu v elektrotechnice spočívá v analýze těchto obvodů při průchodu sinusového střídavého napětí a proudu.
Rezistorové obvody
V rezistorových obvodech je fázový posun φ mezi proudem a napětím přesně 0°. To znamená, že proud i napětí dosahují svých maximálních hodnot současně, tedy jsou ve fázi. Rezistor neukládá energii, proto se v tomto obvodu veškerý výkon přeměňuje na činný výkon (P). Tento typ obvodu nemá jalový výkon (Q = 0), což usnadňuje výpočty a měření elektrické energie.
Indukční obvody
Indukční obvody obsahují cívky s indukčností L, které způsobují, že proud zaostává za napětím o fázový úhel φ v rozmezí 0° až +90°. Tento posun vzniká díky elektromagnetické indukci v cívce, kde se energie periodicky ukládá do magnetického pole a následně vrací zpět do obvodu. Indukční reaktance X_L = 2πfL určuje velikost této impedance, kde f je frekvence střídavého proudu (v ČR standardně 50 Hz). V důsledku toho obvod vykazuje kladný jalový výkon (Q > 0), který nevyužívá činnou práci, ale ovlivňuje proudové zatížení a účinnost.
Kapacitní obvody
Kapacitní obvody obsahují kondenzátory s kapacitou C, které způsobují, že proud předbíhá napětí o fázový úhel φ v rozmezí 0° až -90°. Kapacitní reaktance X_C = 1 / (2πfC) určuje velikost impedance kondenzátoru při dané frekvenci. Energie se zde periodicky ukládá do elektrického pole kondenzátoru a vrací zpět do obvodu. Tento fázový posun vede k zápornému jalovému výkonu (Q < 0), což má vliv na kompenzaci indukčních zátěží a optimalizaci výkonu v elektroinstalaci.
| Typ obvodu | Fázový posun φ | Vliv na výkon |
|---|---|---|
| Rezistorový | 0° (proud = napětí) | Činný výkon (P) převládá |
| Indukční | Proud zaostává (+φ) | Kladný jalový výkon (Q) |
| Kapacitní | Proud předbíhá (-φ) | Záporný jalový výkon (Q) |
Výpočet výkonů v obvodu vychází z těchto vztahů:
- Činný výkon P = U × I × cos φ (W)
- Jalový výkon Q = U × I × sin φ (VAR)
- Zdánlivý výkon S = U × I (VA)
kde U je efektivní hodnota napětí, I efektivní hodnota proudu a φ fázový posun mezi nimi. Tento princip střídavého proudu umožňuje přesné dimenzování a řízení elektrických zařízení podle jejich reálné a jalové spotřeby.
Tip: Pro správné měření střídavého proudu a napětí v elektroinstalaci je nezbytné znát typ obvodu a fázový posun φ, protože chybná interpretace může vést k nesprávnému určení výkonu a následnému přetížení nebo neefektivnímu provozu zařízení.
Transformátory a přenos elektřiny
Transformátory představují klíčový prvek v přenosu elektřiny, protože umožňují efektivní změnu napětí v distribuční síti. Díky principu střídavého proudu v elektrotechnice se napětí v sítích mění v rozsahu 110-400 kV, což minimalizuje ztráty energie při přenosu na dlouhé vzdálenosti.
Konstrukce transformátoru
Transformátor se skládá z magnetického jádra z ocelových plechů s vysokou permeabilitou a dvou vinutí – primárního a sekundárního. Jádro transformátoru zajišťuje vedení magnetického toku, zatímco vinutí umožňují indukci napětí mezi obvody.
Princip elektromagnetické indukce
Elektromagnetická indukce je základním principem fungování transformátoru. Změna střídavého proudu v primárním vinutí vytváří proměnné magnetické pole, které indukuje napětí ve vinutí sekundárním, čímž se mění hodnoty napětí a proudů v síti.
Praktické příklady využití střídavého proudu v elektrotechnice
Střídavý proud nachází široké využití v elektrotechnice díky své schopnosti efektivně přenášet energii a napájet různé zařízení. V domácnostech je střídavý proud dodáván standardně s napětím 230 V a frekvencí 50 Hz, což umožňuje provoz běžných spotřebičů jako jsou lednice, pračky nebo osvětlení. Tento proud se pravidelně mění podle střídavý proud grafu, který znázorňuje jeho periodickou změnu polarity a amplitudy.
Ve průmyslu má střídavý proud zásadní význam především pro pohon třífázových motorů, které se používají v mnoha výrobních zařízeních. Další praktické příklady využití střídavého proudu v praxi zahrnují obloukové pece pro tavbu kovů a svařování metodami MIG/MAG, kde střídavý proud umožňuje kvalitní a stabilní svařovací oblouk. Rozdíl mezi střídavým a stejnosměrným proudem spočívá v tom, že střídavý proud mění směr, což je základem jeho výhod pro rozvod elektřiny a provoz motorů.
- Napájení domácích spotřebičů napětím 230 V a frekvencí 50 Hz
- Pohon třífázových motorů v průmyslových provozech
- Provoz obloukových pecí při tavení kovů
- Svařování metodami MIG/MAG se střídavým proudem
Tyto aplikace ukazují, jaký je význam střídavého proudu v elektrotechnice a pro jaké účely se nejčastěji používá.
Jak měřit střídavý proud správně a čeho se vyvarovat?

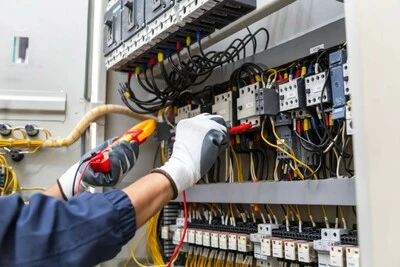

Měření střídavého proudu vyžaduje správné nastavení multimetru na režim AC (střídavý proud), který je obvykle označen symbolem ~. Před započetím měření je nezbytné zajistit bezpečnost a správné připojení měřicích hrotů, aby nedošlo k poškození přístroje či úrazu elektrickým proudem. Nesprávné nastavení rozsahu nebo záměna pólů na měřicích hrotech patří mezi nejčastější chyby při měření střídavého proudu, které vedou k nepřesným výsledkům.
- Nastavení multimetru – přepněte přístroj na měření AC proudu podle rozsahu očekávané hodnoty.
- Připojení hrotů – zapojte měřicí hroty do správných konektorů, obvykle označených jako A (ampéry) a COM (společný).
- Zapojení do obvodu – přerušte obvod a zapojte multimetr sériově tak, aby proud procházel měřicím přístrojem.
- Odcítání výsledku – odečtěte hodnotu na displeji a podle potřeby upravte rozsah pro přesnější měření.
Návod na měření střídavého proudu multimetr
Při měření střídavého proudu je třeba dbát na rozdíl oproti stejnosměrnému proudu, protože střídavý proud se periodicky mění podle střídavý proud grafu a frekvence, která v domácích elektroinstalacích činí standardně 50 Hz. Dodržení správného postupu a bezpečnostních pravidel zajistí přesný výsledek a ochranu obsluhy přístroje.
Bezpečnost při práci se střídavým proudem
Práce se střídavým proudem v elektroinstalaci vyžaduje přesné dodržování bezpečnostních opatření a používání certifikovaných ochranných pomůcek. Střídavý proud s frekvencí 50 Hz a napětím 230 V v domácnostech může při kontaktu způsobit závažné zdravotní následky, včetně fibrilace srdečního srdce. Proto je nutné používat izolační rukavice s minimální izolační třídou 1000 V, ochranné brýle a nářadí s izolovanými rukojetěmi odpovídajícími normě ČSN EN 60900.
- Ověření úplného odpojení elektrického přívodu pomocí zkoušečky napětí před zahájením práce
- Použití měřicích přístrojů s funkcí detekce střídavého napětí a správným nastavením rozsahu
- Dodržování platných ČSN norem pro elektroinstalace, zejména ČSN 33 2000-4-41 o ochraně před úrazem elektrickým proudem
- Zásahy do elektroinstalace smí provádět pouze osoby s platnou odbornou kvalifikací a osvědčením o způsobilosti podle vyhlášky č. 50/1978 Sb.
Jak funguje střídavé napětí a proud v elektroinstalaci
Střídavý proud v domácích rozvodech má standardní frekvenci 50 Hz, což znamená 50 periodických změn směru toku proudu za sekundu. Napětí dosahuje efektivní hodnoty 230 V (RMS), která odpovídá stejnosměrnému napětí s ekvivalentním tepelným účinkem. Tento pravidelný průběh umožňuje efektivní přenos energie a jednoduché použití transformátorů pro změnu napětí, ale zároveň vyžaduje zvýšenou opatrnost při manipulaci s elektrickými zařízeními a instalacemi.
Časté dotazy o střídavém proudu
Otázka: Co je to střídavý proud?
Střídavý proud je elektrický proud, který periodicky mění směr a velikost s frekvencí 50 Hz, běžně používaný v domácnostech s napětím 230 V.
Otázka: Jaký je symbol střídavého proudu?
Symbol střídavého proudu je ~ nebo AC, který značí střídavé napětí či proud v elektrotechnických schématech.
Otázka: Jak změřit střídavý proud?
Pro měření střídavého proudu nastavte multimetr na AC proud, připojte měřicí hroty do série s obvodem a dodržujte bezpečnostní pravidla.
Otázka: Kde se používá stejnosměrný proud?
Stejnosměrný proud se používá v elektronických zařízeních, bateriích, počítačích a elektromobilech, na rozdíl od střídavého proudu v rozvodných sítích.
Otázka: Jaký je rozdíl mezi střídavým a stejnosměrným proudem?
Střídavý proud mění směr a velikost periodicky (50 Hz), zatímco stejnosměrný proud má konstantní směr a velikost, což ovlivňuje jejich využití.
Otázka: Jaká je frekvence střídavého proudu v domácnostech?
Standardní frekvence střídavého proudu v Evropě a ČR je 50 Hz, což znamená 50 změn směru proudu za sekundu.
Otázka: Jak funguje střídavé napětí a proud v elektroinstalaci?
Střídavé napětí a proud se v elektroinstalaci mění sinusově s frekvencí 50 Hz, což umožňuje efektivní přenos a použití v domácích zařízeních.
Otázka: Jak vzniká střídavý proud v elektrárně?
Střídavý proud vzniká v elektrárně v alternátoru, kde rotor poháněný parou, vodou nebo větrem indukuje střídavé napětí ve statoru.
Otázka: Jaké jsou chyby při měření střídavého proudu?
Časté chyby jsou nesprávné nastavení multimetru, špatné připojení měřicích hrotů a nedodržení bezpečnostních pravidel, což vede k nepřesným výsledkům.
Otázka: Jaký je význam fázového posunu v indukčních a kapacitních obvodech?
Fázový posun mezi proudem a napětím ovlivňuje výkon v obvodu; v indukčních obvodech proud zaostává, v kapacitních předbíhá, což je klíčové pro správný návrh elektrických sítí.
Otázka: Jak funguje transformátor a jaký má význam pro přenos střídavého proudu?
Transformátor pracuje na principu elektromagnetické indukce a umožňuje změnu napětí střídavého proudu, což usnadňuje jeho efektivní přenos na dlouhé vzdálenosti.
Otázka: Jaké jsou základní typy střídavých elektrických obvodů?
Existují rezistivní, induktivní a kapacitní obvody, které se liší fázovým posunem mezi napětím a proudem.
Otázka: Jaké jsou praktické příklady využití střídavého proudu v elektrotechnice?
Střídavý proud se používá v domácích elektrospotřebičích, osvětlení, průmyslových motorech a v přenosových sítích.
Otázka: Jaká je bezpečnostní opatření při práci se střídavým proudem?
Je nutné používat izolační rukavice, dodržovat minimální vzdálenost 1 metr od živých částí a vypínat napájení před zásahy do zařízení.
Otázka: Jaké jsou moderní trendy ve využití střídavého proudu v obnovitelných zdrojích energie?
Střídavý proud je klíčový při integraci solárních a větrných elektráren do sítí díky výkonové elektronice a inteligentním řízením.
