Správná instalace elektrického vedení je klíčová pro bezpečnost i funkčnost elektroinstalace v domácnostech a stavebních objektech. Dodržování platných ČSN a zásad, jako jsou instalační zóny elektřiny a správné průřezy vodičů, minimalizuje riziko poruch a nehod. Tento přístup zajistí dlouhodobou spolehlivost a ochranu před elektrickými riziky.
📊 Klíčová fakta
- Minimální výška přípojky elektrického vedení nad zemí je 5,5 metru.
- Zásuvky se instalují obvykle 30 cm nad podlahou, vypínače ve výšce 120 cm.
- Průřezy vodičů se vybírají podle zatížení s přídavkem 20 % rezervy.
- Instalační zóny mají vodorovnou šířku 300 mm a svislou 200 mm dle ČSN 33 2130.
- Každý okruh musí mít svůj jistič, například zásuvky jištěné 16 A jističem.
Základní normy a legislativa pro elektrické vedení v ČR
Platné normy pro instalaci elektrického vedení v České republice stanovují jasná pravidla pro bezpečnost a správné provedení elektroinstalace. Klíčové normy ČSN 33 2000-4-41 a ČSN 33 2000-5-52 definují technické požadavky na ochranu před úrazem elektrickým proudem a na výběr, instalaci a stavbu elektrických zařízení a vedení v domácnostech i dalších objektech. Dodržování těchto pravidel je nezbytné pro zajištění bezpečnosti elektroinstalace a minimalizaci rizik spojených s elektrickým proudem.
Jaké jsou klíčové normy pro instalaci elektrického vedení v ČR?
V České republice platí pro elektroinstalace především normy ČSN 33 2000-4-41 a ČSN 33 2000-5-52. ČSN 33 2000-4-41 stanovuje zásady ochrany před úrazem elektrickým proudem, které zahrnují správné dimenzování průřezů vodičů elektro a bezpečné rozmístění instalačních zón elektřiny. Norma ČSN 33 2000-5-52 upravuje výběr a stavbu elektrických zařízení včetně jističů elektroinstalace a přípojky elektrického vedení. Tyto normy a pravidla pro instalaci elektrických vedení jsou závazné a jejich respektování je základním předpokladem bezpečné a funkční instalace.
Kdo a jak provádí revizi elektrických rozvodů?
Revize elektroinstalace musí provést odborník s platným oprávněním, který má zákonné vybavení a znalosti k posouzení bezpečnosti elektrického vedení. Během revize se provádí měření izolačního odporu, kontrola zapojení, funkčnosti jističů a souladu s platnými normami ČSN 33 2000-4-41 a ČSN 33 2000-5-52. Tento proces zaručuje, že elektroinstalace splňuje požadavky legislativy ČR a minimalizuje riziko poruch či úrazů elektrickým proudem. Revize je povinná nejen po instalaci, ale i při rekonstrukcích nebo změnách elektroinstalace.
- měření izolačního odporu
- ověření správného zapojení vodičů
- kontrola funkčnosti a dimenzování jističů
- posouzení souladu s instalačními zónami elektřiny a průřezy vodičů
Tip: Revizi elektroinstalace smí provádět pouze kvalifikovaný elektrikář s platným oprávněním; laik nesmí zasahovat do instalace ani revizních měření.
Definice a význam instalačních zón v elektroinstalaci
Instalační zóny představují definované oblasti pro vedení elektrického vedení v domácnostech a stavebních objektech podle normy ČSN 33 2130. Vodorovná instalační zóna má šířku 300 mm a svislá zóna 200 mm. Tyto zóny určují přesné umístění kabelů a vodičů elektroinstalace tak, aby byla zachována bezpečnost elektroinstalace a minimalizovalo se riziko poškození či zkratu při stavebních úpravách.
Vodorovná zóna se zpravidla umisťuje pod stropy nebo podlahy, kde je vedení vedeno horizontálně. Svislá zóna probíhá podél sloupků či stěn, kde se kabely vedou vertikálně. Dodržování těchto rozměrů a umístění je klíčové pro správný návrh přípojky elektrického vedení a instalaci jističů elektroinstalace.
Přehled instalačních zón a jejich význam pro elektroinstalaci
| Typ zóny | Šířka (mm) | Umístění |
|---|---|---|
| Vodorovná instalační zóna | 300 | Pod stropy a podlahy |
| Svislá instalační zóna | 200 | Podél stěn a sloupků |
| Význam zón | – | Zajišťují bezpečnost a přehlednost vedení |
Tip: Správné využití instalačních zón podle ČSN 33 2130 je základním předpokladem bezpečnosti elektroinstalace a umožňuje snadnou kontrolu průřezů vodičů elektro i instalaci dalších komponent.

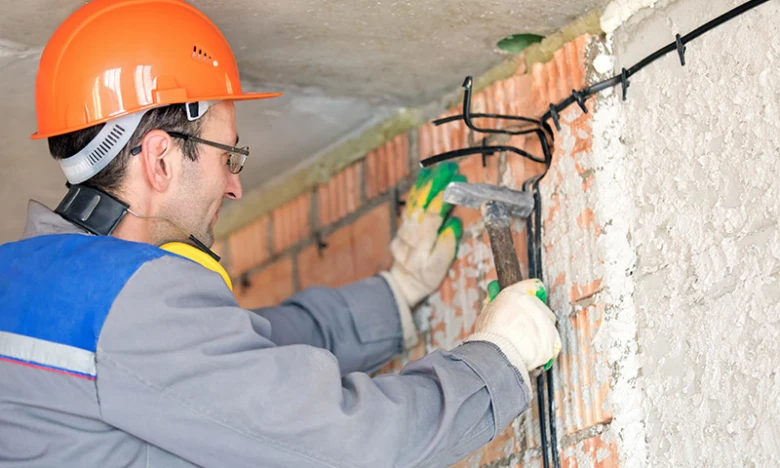

Vedení kabelů a ochrana elektrického vedení
Vedení kabelů v elektroinstalaci musí respektovat normy a pravidla pro instalaci elektrických vedení tak, aby byla zajištěna bezpečnost elektroinstalace a dlouhodobá spolehlivost. Kabelové trubky slouží k ochraně vodičů před mechanickým poškozením a vlhkostí, přičemž minimální třída ochrany je IP-44. V prostorách s vyšší vlhkostí nebo prašností se používá třída IP-55, která zajistí lepší ochranu.
Kovové krabice, do kterých kabely ústí, musí být vždy přístupné pro kontrolu a případnou údržbu. Průřezy vodičů elektro ovlivňují volbu tloušťky trubek a jejich materiálu. Pro vedení kabelů po stěnách v domovní instalaci platí zásady, že trubky musí být pevně připevněné a vedené v instalačních zónách elektřiny podle ČSN. Přípojka elektrického vedení a jističe elektroinstalace se musí navrhnout tak, aby odpovídaly požadovanému zatížení a minimalizovaly riziko přetížení.
- Používat kabelové trubky z PVC nebo kovu s minimální třídou IP-44
- Zajistit přístupnost kovových krabic pro revize
- Volit tloušťku trubek podle průřezu vodičů elektro
- Dodržovat instalační zóny elektřiny dle platné ČSN
- Udržovat kabely mimo vlhká nebo riziková místa, případně použít vyšší třídu ochrany IP-55
Doporučené postupy pro instalaci elektrického vedení svépomocí
Při instalaci svépomocí je nezbytné přesně respektovat technické požadavky na vedení kabelů v domácnosti, aby bylo možné garantovat bezpečnost elektroinstalace a vyhnout se častým chybám, jako jsou nevhodné průřezy vodičů nebo nesprávné umístění instalačních prvků.
Barevné značení vodičů a zásady zapojení
Barevné značení vodičů představuje základní požadavek normy ČSN 33 2000-4-41 pro bezpečnou elektroinstalaci. Zemnící vodič musí být žluto-zelený, nulový vodič modrý a fázový vodič hnědý. Při zapojování zásuvek platí pevné pořadí připojení vodičů: nejprve fázový vodič, poté nulový a nakonec zemnící vodič. Dodržení barevného kódování a správného pořadí zajišťuje správnou funkci jističů, chráničů a minimalizuje riziko úrazu elektrickým proudem.
Základní zásady a pravidla pro elektrikáře při instalaci vedení
| Vodič | Barva | Funkce v zapojení zásuvek |
|---|---|---|
| Zemnící vodič | Žluto-zelená | Ochranný vodič, připojen jako poslední |
| Nulový vodič | Modrá | Návratový vodič, připojen uprostřed |
| Fázový vodič | Hnědá | Napájecí vodič, připojen první |
Zásady vedení kabelů v domovní instalaci vyžadují umístění vodičů v instalačních zónách dle ČSN 33 2000-5-52. Vodorovné instalační pásy mají šířku 300 mm, svislé pásy 200 mm. Kabely je nutné vést uvnitř těchto zón, pokud norma nestanoví výjimku. Průřezy vodičů se volí podle plánovaného zatížení, například pro zásuvkové obvody se obvykle používá průřez 2,5 mm² měděného vodiče. Nesprávné zapojení vodičů nebo záměna barev může vést k vypnutí jističe, poruše ochranných zařízení či požáru.
Přípojka elektrického vedení musí být provedena podle ČSN 33 2000-5-52 a ČSN 33 2130, s minimálním průřezem vodičů 10 mm² Cu. Výkop pro kabelovou přípojku se doporučuje hloubky 50 cm s pískovým ložem a mechanickou ochranou nad kabelem. Vedení kabelů musí být chráněno plastovými nebo kovovými trubkami s tloušťkou stěny odpovídající průřezu vodiče (např. min. 2,8 mm pro vodiče do 4 mm²). Spojovací krabice musí být kovové a přístupné, nesmí být zakryté obklady.
Tip: Při instalaci dodržujte přesné barevné značení vodičů a pořadí zapojení zásuvek, abyste předešli nebezpečným situacím a zajistili správnou funkci ochranných prvků elektroinstalace.
Jističe, rozvodné skříně a dimenzování elektroinstalace
Správné dimenzování vodičů a výběr jističů jsou klíčové pro bezpečnost elektroinstalace v rodinných domech i bytových objektech. Podle platné elektroinstalace ČSN je nutné volit průřezy vodičů s rezervou 20 % nad plánovaným zatížením a zajistit odpovídající jištění všech okruhů.
Dimenzování vodičů podle zatížení
Průřez vodiče se určuje podle maximálního zatížení elektrického okruhu s přídavkem 20 % rezervy pro případné přetížení. Například pro zásuvkové okruhy jištěné jističem 16 A se používá kabel CYKY 3×2,5 mm². Tato rezerva zvyšuje spolehlivost a bezpečnost elektroinstalace, což je nezbytné pro správné fungování i při moderních spotřebičích a případném rozšíření rozvodů.
Výběr a funkce jističů
Jističe elektroinstalace slouží k ochraně jednotlivých okruhů před přetížením a zkratem. Základní pravidlo říká, že zásuvkové okruhy mají jistič 16 A, zatímco úvodní jistič přípojky elektrického vedení v rodinném domě má obvykle hodnotu 50 A při výkonu do 15 kW. Správné jištění zajišťuje bezpečnost elektroinstalace a chrání zařízení i uživatele před elektrickými poruchami.
| Okruh | Jmenovitý proud jističe | Doporučený průřez vodiče |
|---|---|---|
| Zásuvky | 16 A | CYKY 3×2,5 mm² |
| Osvětlení | 10 A | CYKY 3×1,5 mm² |
| Sporák, varná deska | 25-32 A | CYKY 3×6 mm² |
| Úvodní jistič rodinného domu | 50 A | CYKY 5×10 mm² |
Tip: Pro správné čtení a sestavení schématu bytové elektroinstalace je nutné znát vždy plánované zatížení a příslušné instalační zóny elektřiny, aby jištění a průřezy odpovídaly bezpečnostním normám.

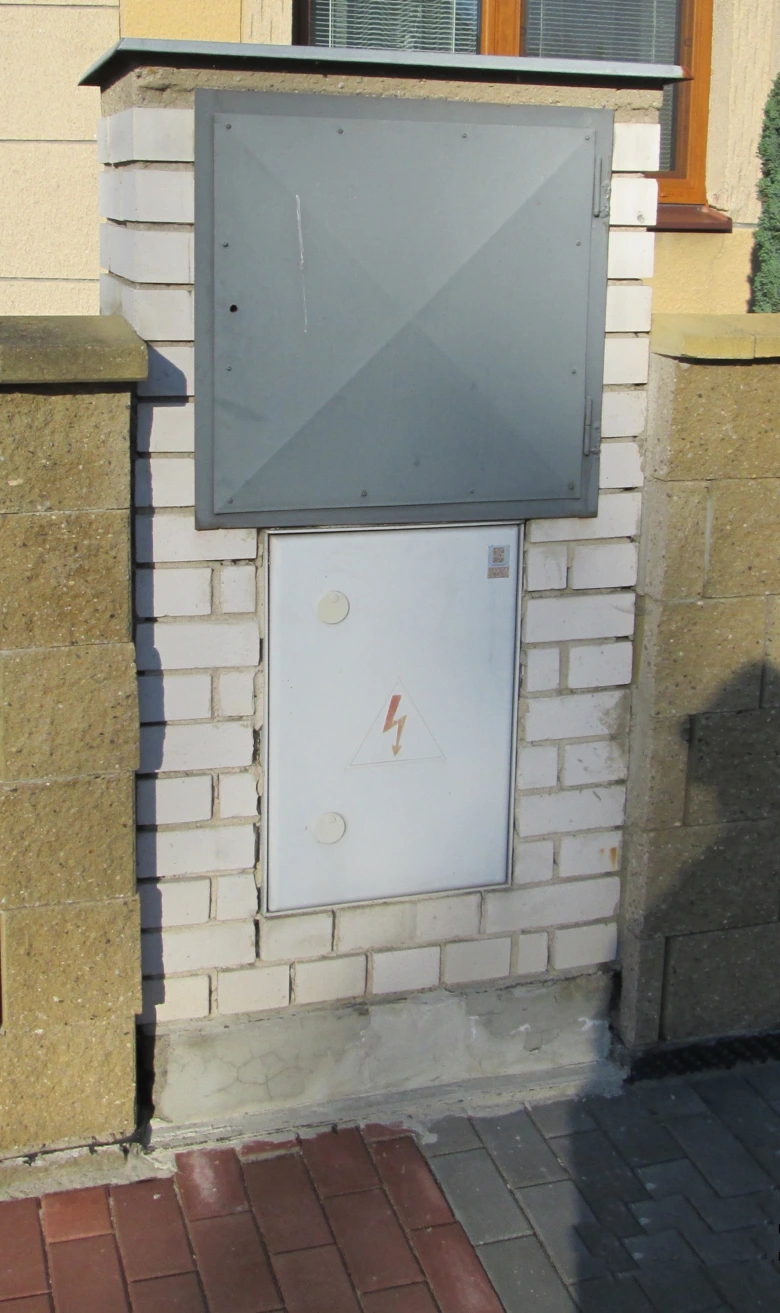

Instalace přípojky a výkop pro elektrické vedení
Instalace přípojky elektrického vedení vyžaduje přesné dodržení platných norem ČSN 33 2000-4-41 a ČSN 33 2000-5-52, které stanovují technické požadavky i bezpečnostní zásady. Správné uložení kabelu včetně hloubky výkopu, minimální výšky přípojky a ochranných vrstev zajišťuje dlouhodobou spolehlivost a ochranu před mechanickým poškozením.

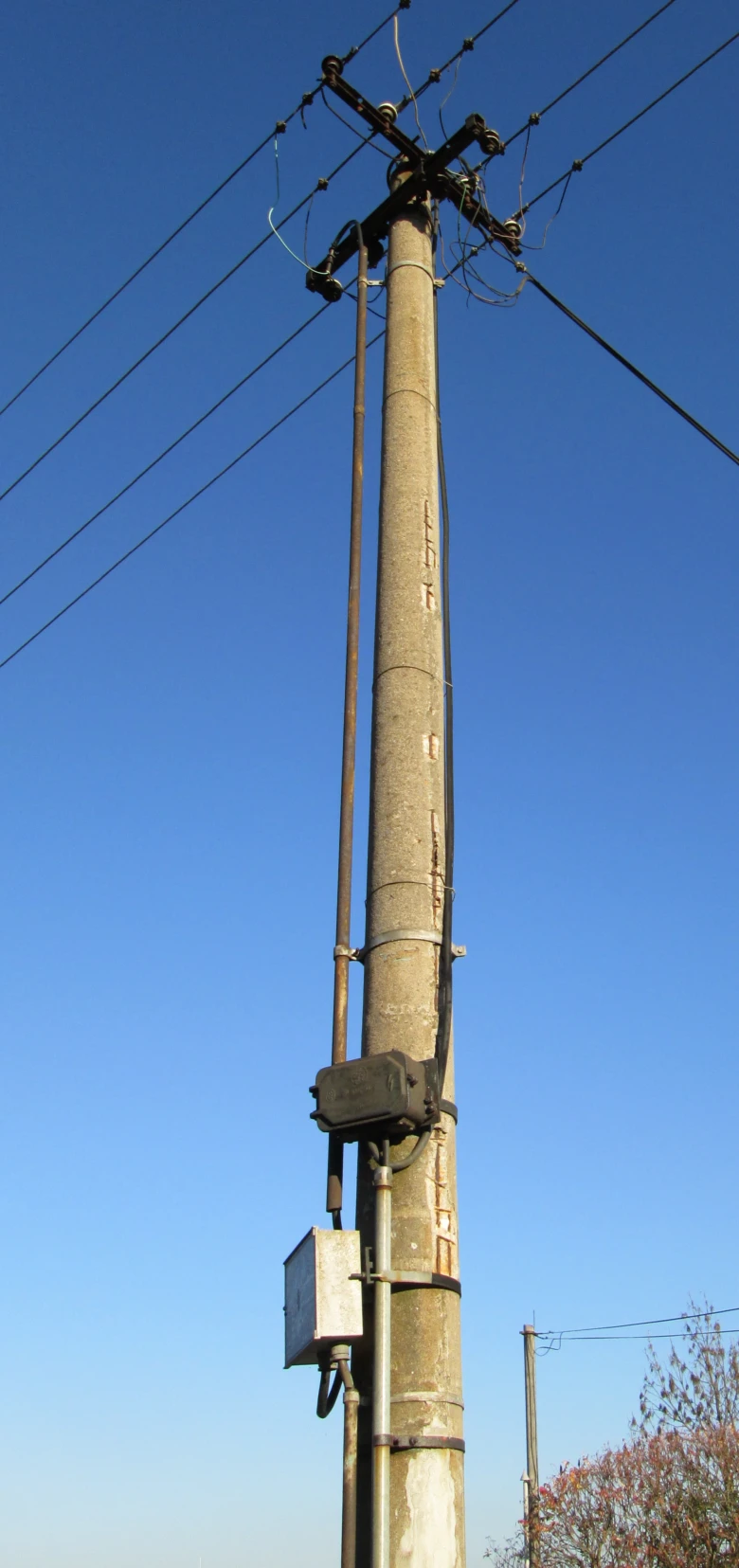

Jaká je minimální vzdálenost a výška elektrického vedení od staveb?
Přípojka elektrického vedení musí být vedena minimálně 5,5 metru nad zemí, což odpovídá bezpečnostním požadavkům pro průchod osob a vozidel. Při vedení kabelu v zemi je nutné dodržet minimální odstup 20 cm od zdi domu nebo plotu, aby se zabránilo poškození stavební konstrukce i kabelu. Výkop pro uložení kabelu by měl mít hloubku minimálně 50 cm, což je standardní hodnota pro ochranu kabelu před mechanickým tlakem a vlivy okolí. Kabel se ukládá do pískového lože o minimální tloušťce 10 cm pod i nad kabelem, které chrání izolaci před kamením a dalšími nečistotami.
Jak správně provést instalaci přípojky elektrického vedení?
Přípojka elektrického vedení se instaluje s použitím čtyřžilového kabelu s minimálním průřezem 10 mm² měděných vodičů, který odpovídá požadavkům pro rodinné domy s běžným zatížením. Kabel se ukládá do výkopu o hloubce 50 cm, přičemž je nutné zajistit vzdálenost 20 cm od stavebních konstrukcí. Nad kabel se umisťuje ochranná vrstva z cihel nebo tvárnic a červená výstražná fólie, která signalizuje přítomnost kabelu při budoucích výkopech. Vedení nad zemí musí být upevněno tak, aby minimální výška přípojky byla 5,5 m nad terénem. Délka vedení od konzoly na stožáru ke skříni nesmí překročit 10 m, aby byla zajištěna správná funkce a bezpečnost. Po dokončení instalace je povinná revize elektroinstalace odborníkem s příslušným oprávněním, který ověří správnost zapojení a bezpečnostní parametry.
- Dodržet minimální výšku přípojky 5,5 m nad zemí
- Uložit kabel do výkopu hlubokého minimálně 50 cm
- Zajistit pískové lože o tloušťce 10 cm pod a nad kabelem
- Zachovat minimální odstup 20 cm od stavebních konstrukcí
- Použít čtyřžilový kabel s průřezem 10 mm² měděných vodičů
- Nad kabelem umístit ochrannou vrstvu z cihel nebo tvárnic a výstražnou fólii
- Omezit délku přípojky od konzoly ke skříni na maximálně 10 m
- Provést závěrečnou revizi elektroinstalace odborníkem s oprávněním
Odborná rada: Dodržování těchto parametrů minimalizuje riziko mechanického poškození kabelu a zajišťuje soulad s platnými normami ČSN, což je nezbytné pro bezpečný a dlouhodobý provoz elektrické přípojky v rodinných domech.
Bezpečnostní zásady a pracovní postupy při instalaci elektrického vedení
Bezpečnost práce při instalaci elektrického vedení je klíčová pro ochranu zdraví i správnou funkci celé elektroinstalace. Před zahájením jakýchkoliv prací je nezbytné vypnout hlavní jistič, čímž se zabrání úrazu elektrickým proudem. Použití ochranných pomůcek, jako jsou izolační rukavice a ochranné brýle, patří mezi základní zásady a pravidla pro elektrikáře při instalaci vedení.
Instalace musí respektovat elektroinstalace ČSN a odpovídat požadavkům na instalační zóny elektřiny a průřezy vodičů elektro, aby bylo zajištěno bezpečné a efektivní vedení. Po dokončení montáže je nutné provést zkoušku funkčnosti, která potvrdí správnost a bezpečnost zapojení.
Doporučené postupy pro instalaci elektrického vedení svépomocí
- Vypnout hlavní jistič před začátkem prací
- Používat izolační rukavice a ochranné brýle během instalace
- Dodržovat zásady vedení kabelů po stěnách v domovní instalaci
- Respektovat normy a pravidla pro instalaci elektrických vedení podle ČSN
- Provést zkoušku funkčnosti po dokončení elektroinstalace
Tip: Nedodržení bezpečnostních zásad může vést k riziku úrazu nebo poškození zařízení, proto instalaci elektro vždy doporučuji svěřit odborníkům.

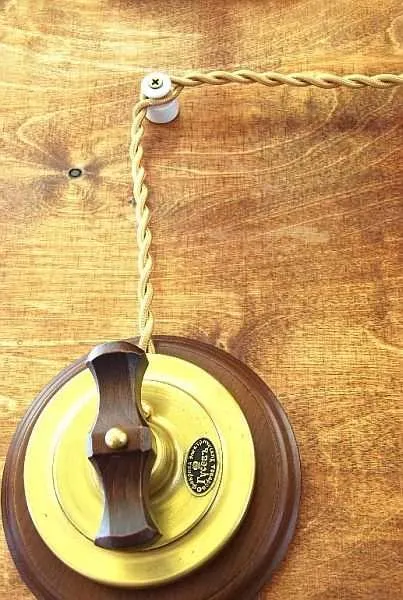

Specifika instalace elektrického vedení v různých typech staveb
Specifika instalace elektrického vedení se výrazně liší podle typu stavebního objektu a vyžadují dodržení platných norem ČSN 33 2000-4-41 a ČSN 33 2000-5-52. V dřevostavbách je z hlediska bezpečnosti nezbytná minimální třída ochrany IP-44, která zajišťuje odolnost instalace proti vlhkosti a prachu v lehkých konstrukcích. Kabely se zde vedou v kovových trubkách s tloušťkou stěny minimálně 2,8 mm pro průřezy vodičů do 4 mm², což splňuje požadavky na mechanickou ochranu a bezpečnost elektroinstalace.
V panelových domech se elektrické vedení obvykle instaluje v omítce, přičemž je nutné přesně dodržovat instalační zóny elektřiny podle ČSN. Vodorovné instalační zóny mají šířku 300 mm, svislé 200 mm; zásuvky se osazují ve výšce 300 mm nad podlahou a vypínače ve výšce 1200 mm. V těchto objektech je rovněž nutné respektovat minimální vzdálenost 500 mm od pevných překážek, jako jsou rohy místností, aby se minimalizovalo riziko mechanického poškození kabelů a poruch elektroinstalace.
Starší budovy často vyžadují revizi elektroinstalace odborníkem s oprávněním a případnou modernizaci jističů a přípojek elektrického vedení. Moderní rozvodné skříně musí obsahovat jističe a chrániče s nastavením úvodního jističe na 50 A při příkonu do 15 kW. Pro bezpečné vedení kabelů je nutné použít plastové nebo kovové trubky, přičemž kovové pouzdro musí být přístupné a nesmí být skryté pod obklady.
Dodržení instalačních zón elektřiny minimalizuje riziko zkratů a poruch. Kabely se vedou uvnitř vodorovných zón (150-450 mm nad podlahou a pod stropem) a svislých zón (100-300 mm vedle dveří a oken). Vedení kabelů musí být chráněno plastovými lištami nebo kovovými trubkami, přičemž v dřevostavbách je požadována třída ochrany IP-44. V panelových domech je běžné vedení kabelů v omítce bez dodatečné ochrany, pokud jsou splněny instalační zóny a průřezy vodičů dle ČSN.

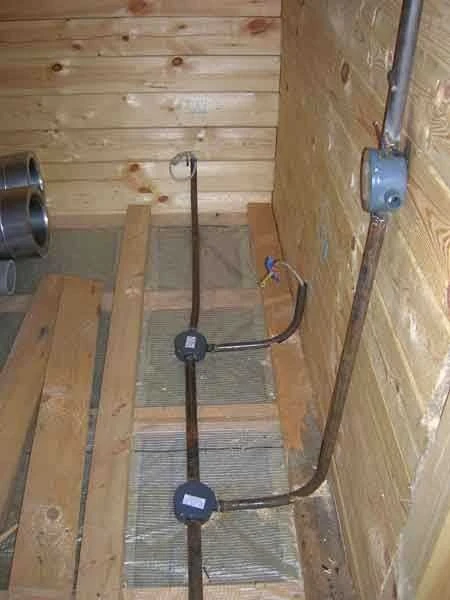

- V dřevostavbách je elektroinstalace vedena v kovových trubkách s minimální třídou ochrany IP-44
- V panelových domech se kabely vedou v omítce s přesným dodržením instalačních zón elektřiny
- Starší budovy vyžadují revizi elektroinstalace a modernizaci jističů a přípojek
- Instalační zóny elektřiny mají šířku 300 mm vodorovně a 200 mm svisle, zásuvky se osazují ve výšce 300 mm nad podlahou
- Minimální vzdálenost zásuvek a vypínačů od pevných překážek je 500 mm
- Kovové trubky pro vedení kabelů mají tloušťku stěny podle průřezu vodiče, např. min. 2,8 mm pro vodiče do 4 mm²
- Rozvodné skříně obsahují jističe a chrániče, úvodní jistič u rodinných domů je nastaven na 50 A při výkonu do 15 kW
Jak zajistit bezpečné elektrické vedení v instalaci
Bezpečné elektrické vedení v instalaci zajistí přesný návrh vedení v rodinném domě nebo panelovém domě, použití materiálů odpovídajících normám ČSN 33 2000-4-41 a ČSN 33 2000-5-52 a dodržení minimálních vzdáleností od stavebních konstrukcí. Při instalaci je nutné vést kabely v instalačních zónách a použít odpovídající ochranu vodičů a spojovacích krabic. V dřevostavbách je nezbytné zajistit třídu ochrany IP-44, v panelových domech správné vedení v omítce a v každém typu stavby provést odbornou revizi elektroinstalace.
Časté dotazy k instalaci elektrického vedení a zásadám
Otázka: Jaké jsou instalační zóny pro elektrické rozvody v domácnosti?
Instalační zóny elektřiny mají vodorovnou šířku 300 mm, svislé zóny jsou u dveří a rohů. Horní vodorovná zóna je umístěna 150-450 mm pod stropem, dolní 150-450 mm nad podlahou podle platné ČSN.
Otázka: Jaká je minimální výška přípojky elektrického vedení nad zemí?
Minimální bezpečná vzdálenost přípojky elektrického vedení nad zemí je 5,5 metru, což upravují platné normy pro elektroinstalace.
Otázka: Jaký průřez kabelu se používá pro venkovní přípojku?
Přípojka elektrického vedení venkovního provedení vyžaduje čtyřžilový kabel s minimálním průřezem 10 mm² měděného vodiče.
Otázka: Jaké jsou doporučené výšky pro montáž zásuvek a vypínačů?
Zásuvky se instalují ve výšce 30 cm nad podlahou, vypínače v 120 cm, v bytech pro osoby se sníženou schopností pohybu 60-120 cm.
Otázka: Jaké jsou barvy vodičů v české elektroinstalaci?
Fázový vodič je hnědý, nulový modrý a ochranný vodič žluto-zelený podle platné ČSN.
Otázka: Jaký jistič se používá pro zásuvky v domácnosti?
Zásuvkové okruhy se jiští jističi s jmenovitým proudem 16 A pro bezpečnost elektroinstalace.
Otázka: Jak se volí průřezy vodičů pro domácí elektroinstalaci?
Průřezy vodičů se vybírají podle zatížení s rezervou 20 %, typicky CYKY 3×2,5 mm² pro zásuvky.
Otázka: Jaké ochranné pomůcky používat při instalaci elektrického vedení?
Při instalaci je nutné používat izolační rukavice, ochranné brýle a vždy vypnout hlavní jistič.
Otázka: Jak hluboký má být výkop pro uložení kabelu?
Výkop pro kabel má hloubku minimálně 50 cm, s pískovým ložem 10 cm nad a pod kabelem.
Otázka: Jaké jsou požadavky na ochranu kabelů v dřevostavbách?
V dřevostavbách je nutná ochrana kabelů minimálně třídy IP-44 a kovové pouzdro pro vedení kabelů.
Otázka: Jaké jsou požadavky na provedení revize elektroinstalace?
Revize elektroinstalace musí provádět odborník s oprávněním dle platné ČSN.
Otázka: Jaká je vzdálenost výkopu od zdi domu?
Výkop musí být veden minimálně 20 cm od zdi domu, s mírným sklonem přibližně 15° pro odvodnění.
Otázka: Jaké jsou bezpečnostní zásady před započetím instalace?
Před instalací je nutné vypnout hlavní jistič, použít ochranné pomůcky a dodržovat schválený plán elektroinstalace.
Otázka: Jaké materiály se používají k ochraně kabelů ve zdech?
Používají se plastové nebo kovové trubky s tloušťkou stěn odpovídající průřezu vodičů a normě ČSN.
Otázka: Jaké jsou zásady zapojení vodičů do zásuvek?
Pořadí zapojení vodičů je fáze (hnědá), nulový vodič (modrá) a ochranný vodič (žluto-zelená) podle bezpečnostních norem.
