Správné zapojení svodiče přepětí je klíčové pro ochranu elektroinstalace před náhlými přepětím. Základní konfigurace CT1 s typy svodičů T1 a T2 zabezpečuje efektivní odvedení přepětí v elektrické síti TN-C. Přesné schéma zapojení přepěťové ochrany zajistí dlouhodobou spolehlivost a bezpečnost celého systému.
Hlavní poznatky
- Svodiče přepětí se zapojují mezi pracovní vodiče a ochranný vodič PE nebo mezi fázové a nulové vodiče podle typu sítě.
- Konfigurace CT1 je povinná podle ČSN 33 2000-5-534 a používá se hlavně u sítí TN-C s připojením 3+0.
- Pro typ 1 svodiče přepětí je minimální průřez vodiče 16 mm² Cu nebo 25 mm² Al, pro typ 2 je to 6 mm² Cu.
- Maximální délka vodičů od svodiče k uzemnění by neměla přesáhnout 0,5 metru, aby se minimalizovala indukčnost.
- Svodiče přepětí musí být pravidelně kontrolovány, optická signalizace poruchy je doporučená, interval kontroly je max. 4 roky.
Základní principy a typy svodičů přepětí
Svodič přepětí je zařízení určené k ochraně elektrické instalace před škodlivými přepětími způsobenými bleskovými proudy nebo spínacími jevy. Základní dělení svodičů přepětí rozlišuje tři typy – Typ 1, Typ 2 a Typ 3 – podle místa zapojení a úrovně ochrany. Typ 1 je navržen pro přímé odpouštění bleskových proudů až do hodnoty 100 kA a obvykle se instaluje na hlavním rozvaděči v elektrické síti TN-C. Typ 2 chrání podružné rozvaděče a zpracovává přepětí nižší intenzity, zatímco Typ 3 je určen k ochraně jednotlivých citlivých zařízení, a to nejblíže spotřebiteli.
Svodič přepětí obsahuje klíčové komponenty jako varistor, který omezuje napěťové špičky, a jiskřiště, které umožňuje bezpečné odvádění přepětí do země. Správná konfigurace CT1 a vhodný průřez vodičů pro svodiče jsou nezbytné pro efektivní fungování celé přepěťové ochrany. Optická signalizace svodiče umožňuje jednoduchou vizuální kontrolu funkčnosti zařízení.
Jak funguje a jak zapojit svodič přepětí
Svodič přepětí připojte vždy mezi fázi a zem, respektive nulový vodič, podle doporučeného schématu zapojení přepěťové ochrany. Tento postup zajistí, že přepětí bude efektivně odváděno mimo chráněné spotřebiče. V domácím rozvaděči je nutné dodržet správný průřez vodičů a konfiguraci CT1, aby byla zajištěna bezpečnost a účinnost ochrany.
Výběr svodiče přepětí podle typu elektrické sítě
Elektrická síť určuje volbu a zapojení svodiče přepětí podle platných českých norem. Nejčastější konfigurace zahrnují sítě TN-C, TN-S, TT a IT, které se liší uspořádáním vodičů a mají vliv na výběr přepěťové ochrany.
Síť TN-C využívá kombinovaný vodič PEN, a proto je pro ni povinné zapojení svodiče přepětí typu CT1 s konfigurací 3+0 (tři vodiče fáze bez samostatného vodiče ochranného). V síti TN-S, kde je vodič ochranný samostatný, je možné použít jak konfiguraci CT1 (4+0), tak konfiguraci CT2 (3+1), která zahrnuje i ochranný vodič. Tento rozdíl je důležitý pro správné připojení a funkci svodiče přepětí T1+T2.
Sítě TT vyžadují připojení svodiče na vodiče fáze i neutrálu (L i N), protože ochranný vodič je zde veden samostatně k zemi. IT sítě mají plovoucí nebo velmi omezeně uzemněný nulový vodič, což vyžaduje speciální přístup a často konzultaci s projektantem kvůli odlišné konfiguraci a ochraně.
Jak se správně zapojuje svodič přepětí podle českých norem
- Pro TN-C použijte svodič CT1 s konfigurací 3+0, aby bylo možné zajistit ochranu bez samostatného PE vodiče.
- V TN-S volba mezi CT1 (4+0) a CT2 (3+1) závisí na typu rozvaděče a dostupnosti PE.
- V TT sítích je nutné zapojit svodič na vodiče L a N, protože ochranný vodič je nezávislý.
- U IT sítí vyžaduje zapojení znalost specifik sítě a často individuální návrh.
| Typ elektrické sítě | Konfigurace svodiče | Popis konfigurace |
|---|---|---|
| TN-C | CT1 (3+0) | 3 fáze, bez samostatného PE |
| TN-S | CT1 (4+0) / CT2 (3+1) | 4 vodiče se samostatným PE |
| TT | Speciální zapojení | Připojení na L a N |
| IT | Speciální řešení | Plovoucí nulový vodič |
Tip: Správné schéma zapojení přepěťové ochrany musí respektovat konfiguraci sítě a průřez vodičů pro svodiče, aby byla zaručena funkčnost a dlouhodobá spolehlivost. Optická signalizace svodiče pomáhá kontrolovat stav ochrany bez nutnosti demontáže rozvaděče.

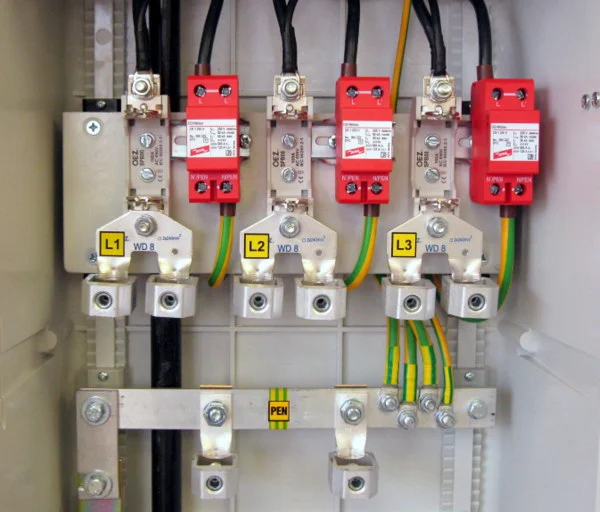

Postup správného zapojení svodiče přepětí v rozvaděči
Postup zapojení svodiče přepětí v rozvaděči vyžaduje přesné dodržení zásad pro správné připojení, volbu vhodných vodičů a následné testování funkčnosti. Níže najdete návod na zapojení přepěťové ochrany krok za krokem, který pokrývá přípravu, samotné zapojení i kontrolu.
Příprava a kontrola materiálu
Pro svodič přepětí typu 1 použijte vodiče s minimálním průřezem 16 mm² měděného vodiče (Cu). U typu 2 postačuje průřez 6 mm² Cu. Délka vodičů nesmí překročit 0,5 metru, aby se minimalizovaly indukční ztráty. Vodiče vybírejte tak, aby odpovídaly elektrické síti TN-C a umožňovaly správnou konfiguraci CT1 (připojení mezi fáze a PE) nebo CT2 (připojení mezi fáze a N).
Krok za krokem zapojení svodiče
- Umístěte svodič přepětí do rozvaděče na určené místo podle schématu zapojení přepěťové ochrany.
- Připojte svodič typu 1+2 mezi jednotlivé fáze a vodič PE (konfigurace CT1) nebo mezi fáze a vodič N (konfigurace CT2), podle typu vaší elektrické sítě.
- Zajistěte pevné a správně utažené spoje, aby nedocházelo ke vzniku přechodových odporů.
- Ujistěte se, že průřezy vodičů odpovídají specifikacím výrobce přepěťové ochrany.
Kontrola a testování funkčnosti
Po zapojení proveďte kontrolu pevnosti všech elektrických spojů a správné instalace podle schématu zapojení svodiče přepětí pro rodinný dům. Následně otestujte funkčnost přepěťové ochrany kontrolou optické signalizace svodiče, která indikuje správný stav ochrany. Pravidelná údržba zahrnuje vizuální kontrolu a testování funkce svodičů, aby byla zajištěna jejich spolehlivost.
Tip: Správné zapojení svodiče přepětí v rozvaděči výrazně prodlužuje životnost elektroinstalace a minimalizuje riziko škod způsobených přepětím.
Umístění svodičů přepětí a optimální délka vodičů
Umístění svodiče přepětí v hlavním rozvaděči je zásadní pro efektivní ochranu elektrické sítě TN-C a zařízení v domácnosti. Svodič T1+T2 by měl být vždy instalován co nejblíže k hlavnímu přívodu, aby se minimalizovala délka vodičů, která zásadně ovlivňuje indukčnost a tím i účinnost přepěťové ochrany. Optimální délka vodiče mezi svodičem a rozvaděčem by neměla přesáhnout 0,5 metru.
V podružných rozvaděčích se svodiče přepětí umisťují podle konfigurace CT1 a s ohledem na průřez vodičů pro svodiče, aby byla zachována spolehlivá funkce ochrany. Krátká délka vodičů snižuje ztráty a zkracuje reakční čas zařízení, což zvyšuje bezpečnost instalace.
Tipy pro správné zapojení svodiče přepětí
- Umístěte svodič co nejblíže k hlavnímu rozvaděči, ideálně přímo v jeho prostoru
- Použijte vodiče s minimální délkou do 0,5 m pro snížení indukčnosti
- Dodržujte správný průřez vodičů podle technických specifikací svodiče
- Využijte optickou signalizaci svodiče pro snadnou kontrolu funkčnosti
- Při zapojení postupujte podle schématu zapojení přepěťové ochrany
Co je svodič přepětí a jak ho připojit je otázka, na kterou odpovídá správná instalace podle těchto principů. Krátké a kvalitní propojení zajistí spolehlivou ochranu elektroinstalace před přepětím.
Údržba a kontrola svodičů přepětí
Údržba a kontrola svodičů přepětí představuje klíčový faktor pro spolehlivý provoz přepěťové ochrany v elektrické síti TN-C. Pravidelné kontroly a správné testování zajistí funkčnost a bezpečnost celého systému podle doporučených intervalů.
Pokročilé metody diagnostiky svodičů
Moderní diagnostika svodičů přepětí zahrnuje měření svodových proudů, které odhalí postupnou degradaci komponent, a termografii pro zjištění přehřátí v rozvaděči. Kromě těchto metod se provádějí funkční testy, které ověřují správnou činnost svodiče přepětí T1+T2 v konfiguraci CT1. Tyto testy pomáhají předcházet selhání a prodlužují životnost ochranných prvků.
Jak připojit a otestovat svodič přepětí v domácím rozvaděči
Při připojení svodiče přepětí je nutné dodržet schéma zapojení přepěťové ochrany s odpovídajícím průřezem vodičů pro svodiče a umístit zařízení do správné části rozvaděče. Optická signalizace svodiče indikuje stav zařízení a informuje o poruše nebo nutnosti výměny. Testování funkčnosti lze provést manuálně pomocí testovacího tlačítka nebo automatizovanými přístroji, které simulují přepětí.
Jak zajistit správné zapojení svodiče přepětí v rozvaděči
Správné zapojení svodiče přepětí vyžaduje respektování technických parametrů a platných norem, zejména v elektrické síti TN-C. Je třeba zajistit správný průřez vodičů pro svodiče, správné zemnění a soulad s konfigurací CT1. Nesprávné zapojení může vést k selhání ochrany nebo ke vzniku nebezpečných situací. Proto doporučuji pravidelnou kontrolu a revizi zapojení odborníkem.
Zapojení svodičů přepětí v IT sítích a fotovoltaických systémech
Zapojení svodičů přepětí v IT sítích a fotovoltaických systémech vyžaduje respektování specifických podmínek těchto konfigurací. Nesprávné zapojení ohrožuje funkci měniče a bezpečnost elektrické instalace.
Specifika zapojení v IT sítích
V IT síti mají vodiče L a N plovoucí potenciál bez přímého spojení s ochranným vodičem PE. Proto svodič přepětí musí být speciálně konstruován pro ochranu mezi fázovým a nulovým vodičem. U běžné elektrické sítě TN-C by se přepětí řešilo vůči PE, ale v IT sítích to není možné. Nesprávné zapojení svodiče přepětí v IT síti může způsobit poruchu ochranného zařízení nebo riziko úrazu. Správné schéma zapojení přepěťové ochrany zde zahrnuje volbu svodiče T1+T2 s odpovídajícím průřezem vodičů a optickou signalizací stavu svodiče.
Zapojení přepěťové ochrany u fotovoltaických elektráren
U fotovoltaických elektráren je zásadní znát konfiguraci měniče a správně uzemnit jeho kovový kryt, aby svodič přepětí mohl efektivně odvádět impulsy přepětí do země. Nesprávné uzemnění nebo nevhodné zapojení svodiče přepětí způsobí selhání ochrany a může vést k poškození měniče i celé instalace. Při instalaci je nutné dodržet konfiguraci CT1 a použít správný průřez vodičů, přičemž zapojení svodiče do rozvaděče musí odpovídat detailním návodům a schématům.
Tip: Pro správné zapojení svodiče přepětí doporučuji vždy postupovat dle detailních návodů, včetně kontroly optické signalizace svodiče a pravidelné údržby přepěťové ochrany.
Časté dotazy
Jak se správně připojuje svodič přepětí v elektrické rozvodné skříni?
Svodič přepětí se připojuje mezi pracovní vodiče a ochranný vodič PE nebo mezi fáze a nulový vodič N podle typu sítě; délka vodičů by měla být max. 0,5 m, s minimálním průřezem 16 mm² Cu u typu 1.
Jaký je rozdíl mezi konfiguracemi CT1 a CT2 při zapojení svodiče přepětí?
CT1 se zapojuje mezi fáze a PE (3+0) a je povinná pro TN-C sítě, CT2 se zapojuje mezi fáze a N (3+1) a poskytuje galvanické oddělení N a PE.
Jak často je potřeba kontrolovat stav svodičů přepětí?
Doporučený interval kontroly je maximálně 4 roky, přičemž optická signalizace pomáhá rychle identifikovat poruchu.
Jak zapojit svodič přepětí v IT síti?
V IT sítích se svodič přepětí zapojuje mezi plovoucí vodiče L a N, protože přepětí nevzniká vůči PE; je nutné použít speciální svodiče určené pro tento typ sítě.
Jaký průřez vodičů je doporučen pro zapojení svodiče přepětí typu 1?
Minimální průřez vodiče pro typ 1 je 16 mm² měděný nebo 25 mm² hliníkový, aby byla zajištěna bezpečná odvodová kapacita přepěťového proudu.
Může nesprávné zapojení svodiče přepětí poškodit elektrická zařízení?
Ano, nesprávné zapojení může vést k poškození měničů, nechtěnému vybavení proudových chráničů nebo zvýšenému riziku úrazu elektrickým proudem.
Jaké jsou nejčastější chyby při zapojení svodičů přepětí?
Nejčastější chyby zahrnují použití nevhodných vodičů, příliš dlouhé vodiče nad 0,5 m, nesprávné umístění svodiče a špatnou koordinaci s dalšími ochrannými prvky.
Jak integrovat přepěťovou ochranu s datovými a komunikačními kabely?
Přepěťové ochrany pro datové a komunikační vedení by měly být instalovány na vstupu vedení do budovy s odpovídající koordinací s hlavní ochranou elektrické instalace.
Jak zapojit přepěťovou ochranu u fotovoltaické elektrárny?
Je nutné znát vnitřní zapojení měniče a správně uzemnit kryt, použít svodiče určené pro daný typ sítě a instalovat je podle doporučení výrobce měniče.
Jak testovat funkčnost svodiče přepětí?
Funkčnost se testuje optickou signalizací, měřením svodového proudu a provedením funkčních zkoušek, doporučená pravidelnost testů je nejméně jednou za 4 roky.
Jaké jsou doporučené maximální délky vodičů při zapojení svodiče přepětí?
Maximální délka vodičů by neměla překročit 50 cm, aby se minimalizoval indukční odpor a zajistila efektivní ochrana.
Jak koordinovat svodič přepětí s jističem v elektrické instalaci?
Svodič přepětí by měl být zapojen v sérii s jističem, který má jmenovitý proud odpovídající doporučením výrobce svodiče, obvykle 16 A nebo 25 A.
