Zapojení světla a lustru s různým počtem drátů vyžaduje přesné porozumění barevnému značení vodičů a správnému použití svorkovnice WAGO. Rozdíly mezi zapojením dvoudrátových a třídrátových instalací ovlivňují funkčnost i bezpečnost elektroinstalace světla v domácnosti. Dodržení správného postupu zajistí spolehlivý provoz a minimalizuje riziko poruch.
📋 Shrnutí v bodech
- Nejčastější počet vodičů pro domácí světla je 2 nebo 3 s barevným označením podle normy TNS.
- Při zapojení dvoudrátového světla se fáze připojuje na svorku L a nulák na N, ochranný vodič chybí.
- Třívodičové zapojení obsahuje fázový, nulový a ochranný vodič, který se připojuje na kovovou kostru svítidla.
- Při práci s elektřinou vždy vypněte jistič a ověřte nulový stav zkoušečkou napětí.
- Použití svorkovnic WAGO nebo mosazných „čokolád“ zajišťuje pevné a bezpečné spoje vodičů.
Jak zapojit světlo s dvěma vodiči krok za krokem
Zapojení světla s dvěma vodiči znamená připojení fázového vodiče na svorku L a nulového vodiče na svorku N, přičemž ochranný vodič v této instalaci chybí. Pro takové dvouvodičové zapojení jsou vhodná svítidla třídy II s dvojitou izolací, která nevyžadují uzemnění. Izolaci vodičů je potřeba odizolovat na délku 6 mm a vždy dodržovat bezpečnostní opatření při práci s elektřinou.
Rozpoznání vodičů podle barev
Barevné značení vodičů v elektroinstalaci pomáhá správně identifikovat fázový, nulový a ochranný vodič. Fázový vodič má obvykle černou nebo hnědou izolaci, nulový vodič modrou a ochranný vodič žlutozelenou. U starších rozvodů může být fázový vodič šedý nebo bílý, proto je nutné vodiče před zapojením pečlivě ověřit. Správné rozpoznání vodičů je klíčové pro bezpečné zapojení lustru či světla.
Zapojení svítidel třídy II bez ochranného vodiče
Svítidla třídy II mají dvojitou izolaci, která zajišťuje ochranu proti úrazu elektrickým proudem bez potřeby připojení ochranného vodiče. Proto se tato svítidla používají v dvouvodičových instalacích bez uzemnění. Toto zapojení je běžné u moderních elektroinstalací a zjednodušuje montáž svítidla bez rizika elektrického zkratu.

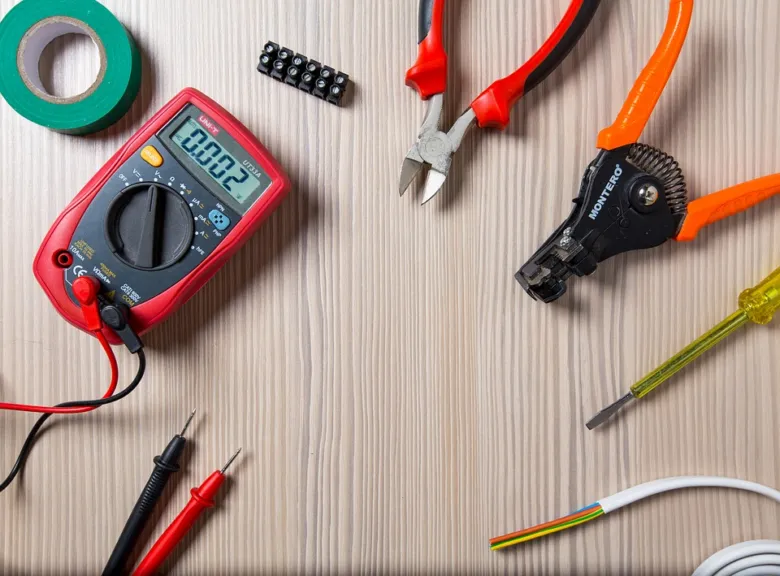

- Vypnutí jističe – před zahájením práce vypněte příslušný jistič nebo hlavní jistič a ověřte nulový stav vodičů funkční fázovou zkoušečkou.
- Odizolování vodičů – odstraňte izolaci z konců vodičů na délku 6 mm, aby byl kontakt pevný a bezpečný.

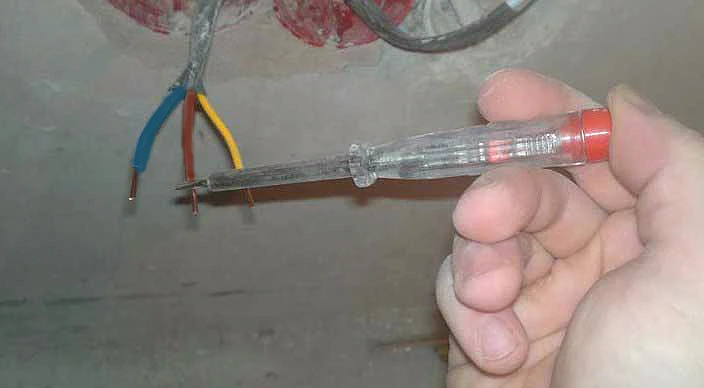

- Identifikace vodičů – rozlište fázový a nulový vodič podle barevné izolace a ověřte je zkoušečkou napětí.
- Připojení fázového vodiče – zapojte vodič s hnědou nebo černou izolací do svorky označené L.
- Připojení nulového vodiče – připojte modrý vodič do svorky označené N.
- Kontrola spojení – zajistěte pevné a dobře izolované spoje pomocí svorkovnice WAGO nebo kvalitních izolačních svorek, aby nedošlo k uvolnění či přehřátí.

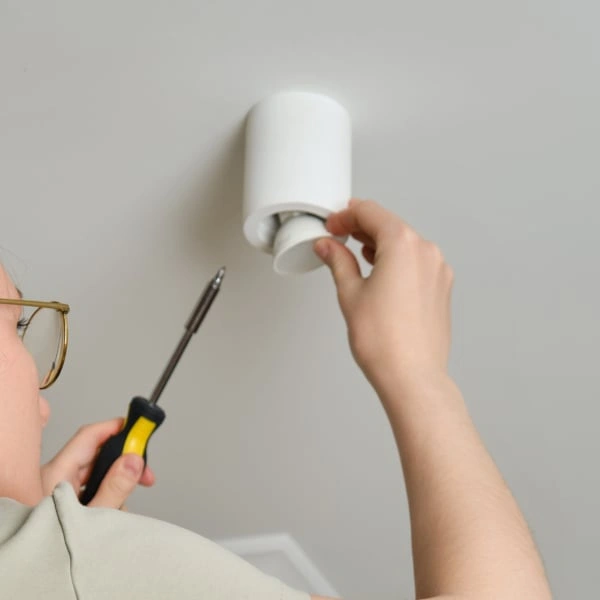

- Upevnění svítidla – svítidlo upevněte pevně ke stropu pomocí háku, závěsu nebo hmoždinek, aby vodiče nebyly zatěžovány.
- Bezpečnostní kontrola – před zapnutím jističe zkontrolujte, že spoje jsou správné, vodiče nepoškozené a instalace neobsahuje zkrat.
- Zapnutí jističe a test – zapněte jistič a ověřte funkčnost světla bez blikání či jiných závad.
Tip: Při práci nad hlavou používejte ochranné brýle a izolační rukavice. Pokud si nejste jisti správným zapojením nebo stavem elektroinstalace, vyhledejte revizi od kvalifikovaného elektrikáře podle vyhlášky č. 194/2022 Sb. Dodržování bezpečnostních opatření minimalizuje riziko úrazu elektrickým proudem.

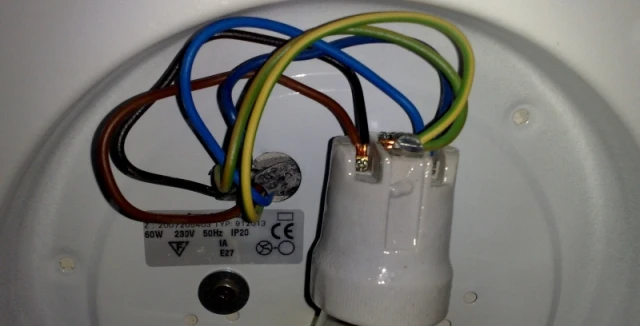

Postup zapojení lustru s třemi vodiči v domácí elektroinstalaci
Rozpoznání a funkce vodičů

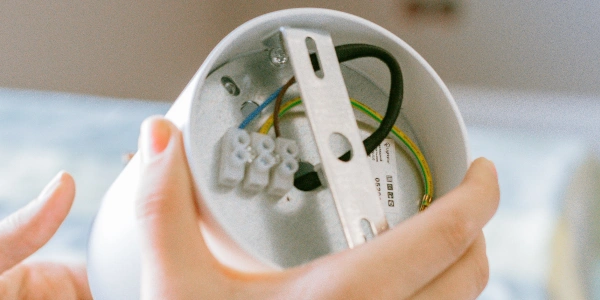

Třívodičové zapojení obsahuje fázový vodič (L), nulový vodič (N) a ochranný vodič (PE), které se odlišují podle barevného značení dle normy ČSN EN 60446. Fázový vodič má barvu hnědou nebo černou, nulový je modrý a ochranný vodič žlutozelený. Pro bezpečný kontakt je nutné odizolovat konce vodičů v délce 6-10 mm podle typu použité svorkovnice. Fázový vodič se připojuje na svorku označenou „L“, nulový vodič na svorku „N“ a ochranný vodič na kovovou kostru lustru nebo svorku PE. Doporučuje se použít moderní svorkovnice WAGO (např. COMPACT 221-412) pro pevné, spolehlivé a bezpečné propojení vodičů, které minimalizuje riziko uvolnění a přehřátí spojů.
Upevnění lustru a bezpečnostní doporučení
Lustr musí být upevněn tak, aby jeho hmotnost nepůsobila na vodiče, což by mohlo způsobit mechanické poškození izolace a vznik zkratu. Použijte pevný kovový hák nebo závěs, který odpovídá váze svítidla a je správně ukotvený do stropní konstrukce nebo hmoždinek. Před zapojením vždy vypněte jistič příslušného okruhu a ověřte nulový stav vodičů funkční fázovou zkoušečkou, kterou je nutné před použitím otestovat na známém napětí. Při práci nad hlavou používejte ochranné brýle a izolační rukavice, a zajistěte stabilní pracovní polohu na štaflích nebo schůdcích. Po instalaci zkontrolujte pevnost upevnění, správné zapojení vodičů a neporušenost izolace.
- Příprava vodičů – odizolujte konce vodičů na délku 6-10 mm podle typu svorkovnice
- Připojení fázového vodiče – připojte hnědý nebo černý vodič ke svorce „L“ svítidla
- Připojení nulového vodiče – připojte modrý vodič ke svorce „N“ svítidla
- Připojení ochranného vodiče – připojte žlutozelený vodič na kovovou kostru lustru nebo svorku PE
- Upevnění lustru – zavěste lustr na pevný hák nebo závěs, zkontrolujte stabilitu a správné ukotvení
- Kontrola zapojení – ověřte pevnost spojů, nepoškozenost izolace a správnou funkčnost po zapnutí jističe
Tip: Použití svorkovnic WAGO zajišťuje trvanlivé a bezpečné spojení vodičů, které odolává vibracím a teplotním změnám. Dodržení barevného značení vodičů a správné upevnění lustru minimalizuje riziko elektrického zkratu a mechanického poškození.
Bezpečnostní opatření při práci se světelnými obvody
Bezpečnost práce s elektřinou je při zapojování světla a lustru klíčová. Prvním krokem je vždy vypnutí jističe, který zajistí, že elektroinstalace světla nebude pod napětím. Následně je nutné zkoušečkou napětí ověřit nulový stav vodičů, což pomáhá předejít úrazu elektrickým proudem. Použití ochranných brýlí a rukavic chrání oči a ruce před mechanickým poškozením nebo náhodným kontaktem s vodiči.
Při montáži lustru s různým počtem vodičů je třeba dbát na správné barevné značení vodičů a využití vhodných spojovacích prvků, například svorkovnic WAGO. Dodržování těchto zásad minimalizuje chyby při zapojení lustru a jak se jim vyhnout, což je důležité zejména u dvouvodičového zapojení, kde se snáze zamění fáze s nulákem.
- Vypnout jistič před zahájením práce
- Ověřit nulový stav vodičů zkoušečkou napětí
- Používat ochranné brýle a izolační rukavice
- Dodržovat správné barevné značení vodičů
- Používat svorkovnice WAGO pro pevné a bezpečné spojení
Tip: Bezpečnost práce s elektřinou je nejúčinnější prevencí proti úrazům při zapojování lustru s různým počtem drátů.
Chyby při zapojení lustru a jak se jim vyhnout
Nejčastější chybou je nesprávné rozpoznání fáze, nuláku a zemnění u lustru, což může vést k poruše nebo nebezpečným zkratům. Vždy proto postup zapojení lustru s různým počtem vodičů provádějte s přísným dodržením bezpečnostních pravidel.
Použití svorkovnic a spojování vodičů
Použití správných svorkovnic a technik spojování vodičů je klíčové pro bezpečnou elektroinstalaci světla a lustru. Upevnění musí zajistit pevný kontakt bez rizika přehřátí či uvolnění.
Typy svorkovnic a jejich použití

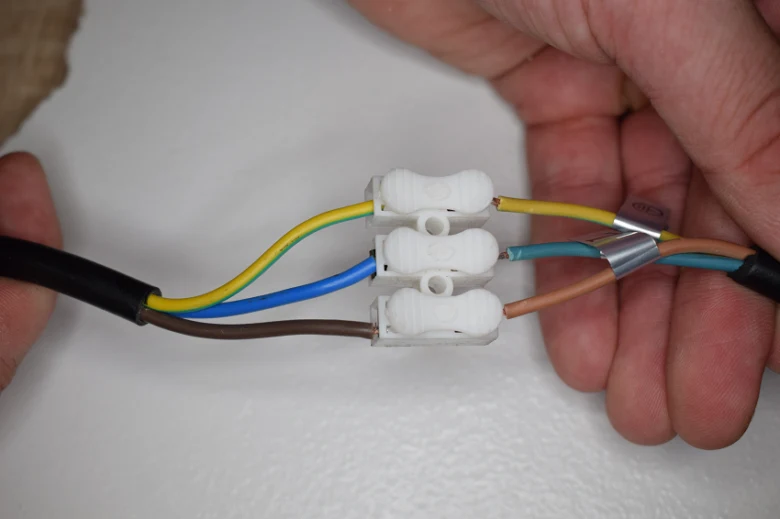

Mosazné svorkovnice, často nazývané „čokolády“, patří k tradičním řešením pro spojování vodičů. Umožňují pevné a spolehlivé spojení díky šroubovacímu mechanismu. Moderní svorkovnice WAGO svorky využívají pružinový systém, který zajišťuje rychlé a bezpečné spojení bez nutnosti šroubování. Obě varianty podporují bezpečnost práce s elektřinou a jsou vhodné pro zapojení lustru i dvouvodičové zapojení. Pro hliníkové vodiče je nezbytné použít speciální svorky určené k jejich spojování, aby nedocházelo k oxidaci a poruchám.
Prodloužení vodičů a textilní kabely
Pro prodloužení vodičů lze využít kvalitní textilní kabely 2×0,75 mm nebo 3×0,75 mm, které mají vhodný design i dostatečnou izolaci. Tyto kabely umožňují bezpečné a estetické propojení vodičů u stropního světla. Při prodloužení je nutné dodržet správné barevné značení vodičů a spojení důkladně izolovat izolační páskou. Takový postup pomáhá předejít problémům při zapojení lustru s několika dráty a zajišťuje dlouhodobou spolehlivost elektrického spoje.
- svorkovnice zajišťují pevné a bezpečné spoje
- WAGO svorky slouží k rychlému a spolehlivému spojení vodičů
- hliníkové vodiče vyžadují speciální typ svorek
- textilní kabely umožňují bezpečné prodloužení vodičů s dobrým vzhledem
Montáž a upevnění lustru podle hmotnosti a typu stropu
Montáž a upevnění lustru musí odpovídat jeho hmotnosti a typu stropu, aby byla zajištěna bezpečnost elektroinstalace světla a ochrana vodičů. Správné upevnění minimalizuje riziko poškození vodičů při zapojení lustru s různým počtem vodičů a zabraňuje mechanickému namáhání elektroinstalačních prvků.
Výběr upevnění podle hmotnosti lustru
Lehké lustry do 3 kg lze upevnit pomocí ocelových háků s minimálním průměrem závitu 6 mm, které se zašroubují přímo do dřevěného stropu nebo do kovových kotevních bodů. U stropů z betonu nebo sádrokartonu je nutné použít hmoždinky odpovídající typu materiálu a hmotnosti lustru, například chemické kotvy nebo nylonové hmoždinky s nosností minimálně 20 kg. Těžší lustry nad 5 kg vyžadují robustní závěsné systémy, které se upevňují do nosné konstrukce stropu, například pomocí kovových závěsů nebo speciálních kotevních prvků podle ČSN 33 2000-4-41. Volba upevnění musí zajistit trvalou stabilitu bez pohybu, aby nedocházelo k namáhání vodičů.
Bezpečnostní zásady při upevnění lustru
Svítidlo nesmí být zavěšeno přímo na elektroinstalačních vodičích, protože by mohlo dojít k jejich přetržení nebo poškození izolace, což zvyšuje riziko zkratu a požáru. Upevnění lustru musí být pevné, stabilní a musí přenášet celou hmotnost svítidla bez zatížení vodičů. Při montáži je nutné zkontrolovat, že vodiče nejsou taženy ani zalomeny v místě připojení ke svítidlu. Použití svorkovnic WAGO nebo izolačních svorek musí být provedeno tak, aby spoje byly pevné a izolované, což zabraňuje uvolnění a blikání světla. Dodržení těchto pravidel je nezbytné pro bezpečnou práci s elektřinou a správné zapojení lustru, a to jak u dvouvodičového, tak třívodičového zapojení.
Kontrola a testování funkčnosti po zapojení světla
Po zapojení světla nebo lustru je nezbytné ověřit funkčnost zapnutí a správné připojení vodičů. Testování světla potvrdí, zda elektroinstalace světla proběhla správně, a pomůže včas odhalit případné chyby, které mohou vést k blikání světla nebo zkratu.
Známky správného a nesprávného zapojení
Správné zapojení lustru se projeví stabilním a nepřerušovaným svitem. Blikání světla často signalizuje špatný spoj nebo zkrat, které je třeba okamžitě odstranit. Nesprávné zapojení může způsobit také úplnou nefunkčnost světla a riziko poškození elektroinstalace.
- Zapnutí jističe – zapněte hlavní jistič, který ovládá daný okruh.
- Kontrola svítidla – ověřte, zda světlo svítí rovnoměrně bez blikání.
- Kontrola spojů – zkontrolujte pevnost spojení vodičů ve svorkovnici WAGO a správnost barevného značení vodičů.
- Odstranění závad – při blikání nebo nefunkčnosti vypněte jistič a zkontrolujte zapojení, případné zkraty vyřešte odbornou pomocí.
Tip: Bezpečnost práce s elektřinou vyžaduje, aby zásah do elektroinstalace prováděla osoba s odpovídající kvalifikací.
Časté chyby při zapojení světla a jak se jim vyhnout
Nevypnutí jističe před zapojením světla patří mezi nejčastější chyby při zapojení lustru a může vést k vážnému úrazu elektrickým proudem. Před jakoukoliv prací je proto nutné vždy ověřit vypnutí napájení pomocí zkoušečky napětí. Špatné rozpoznání vodičů, zejména při různých barevných značeních, často způsobuje nesprávné zapojení a poruchy elektroinstalace světla. Využití svorkovnic WAGO výrazně zvyšuje bezpečnost a kvalitu spojení vodičů.
Upevnění lustru na vodičích není přípustné, protože vodiče nejsou konstruovány na nosnost svítidla, což může vést k mechanickému poškození a nebezpečným situacím. Pro správné upevnění je vždy nutné použít předepsané montážní prvky a kotvení. Nesprávná volba svítidla, například svítidla třídy II bez vhodného připojení, může negativně ovlivnit funkčnost i bezpečnost instalace.
- Nevypínat jistič a nezkoušet napětí před prací
- Zaměnit fázový a nulový vodič kvůli nesprávnému barevnému značení
- Upevňovat lustr přímo na vodiče místo na pevnou konstrukci
- Používat nevhodná svítidla bez ohledu na počet a typ vodičů
Chyby při zapojení lustru a jak se jim vyhnout
Odborné zapojení vodičů a dodržení zásad bezpečnosti práce s elektřinou jsou klíčem k bezproblémovému provozu světla v bytě. Návrh a realizace elektroinstalace světla by měla respektovat dvouvodičové i třívodičové zapojení podle typu svítidla a místních předpisů.
Časté dotazy k zapojení světla a lustru s různým počtem drátů
Otázka: Jak zapojit 3 dráty do lustru?
Připojte fázový vodič na svorku L, nulový na N a ochranný vodič na kovovou kostru lustru. Délka odizolování vodičů by měla být 6-10 mm, aby byl zajištěn pevný kontakt.
Otázka: Jak propojit dráty u světla?
Spoje vodičů spojte pomocí svorkovnic WAGO nebo mosazných čokolád a dobře izolujte. Pevné spojení zaručuje bezpečnost elektroinstalace světla.
Otázka: Jak se zapojují světla?
Podle počtu vodičů připojte fázi na L, nulák na N a ochranný vodič na kostru. Vždy před prací vypněte jistič a ověřte nulový stav zkoušečkou.
Otázka: Co se stane, když špatně zapojím lustr?
Špatné zapojení způsobí blikání, zkrat nebo poškození svítidla a může vést k úrazu elektrickým proudem.
Otázka: Jak rozpoznat fázi, nulák a zemnění u lustru?
Fáze je zpravidla hnědá nebo černá, nulák modrý a ochranný vodič žlutozelený podle barevného značení vodičů.
Otázka: Jak zapojit světlo, když lustr má tři dráty a strop dva?
Fázi a nulák připojte běžně, ochranný vodič zaizolujte, pokud v instalaci chybí.
Otázka: Jak správně odizolovat vodiče?
Odizolujte 6-10 mm izolace podle typu svorky, aby se zabránilo poškození vodiče a zajistil pevný kontakt.
Otázka: Jaké svítidlo použít do dvouvodičové instalace?
Volte svítidla třídy II s dvojitou izolací bez ochranného vodiče, označená symbolem dvou čtverců.
Otázka: Jak prodloužit vodiče u svítidel?
Použijte kabely 2×0,75 mm nebo 3×0,75 mm a spoje provádějte pomocí kvalitních svorkovnic s důrazem na bezpečnost práce s elektřinou.
Otázka: Jak upevnit lustr, aby nesvisel na vodičích?
Upevněte lustr na hák nebo závěs vhodný k hmotnosti a stropní konstrukci, aby váha neležela na elektroinstalaci.
Otázka: Jaká jsou základní bezpečnostní opatření při zapojení světla?
Vypněte jistič, ověřte nulový stav, používejte ochranné pomůcky a pracujte v bezpečné stabilní poloze.
Otázka: Jak poznám, že je světlo správně zapojené?
Světlo svítí bez blikání, spoje jsou pevné a po zapojení nedochází k poruchám nebo zkratům.
