Elektroměrový rozvaděč slouží k měření a distribuci elektrické energie v domácnostech i menších provozech. Správné zapojení komponentů, jako je elektroměr na DIN liště, hlavní jistič 10 kA a sazbový spínač 2 A, zajišťuje bezpečný a efektivní provoz celé instalace. Pochopení jeho funkčních principů je klíčové pro spolehlivý odběr a ochranu elektrického vedení.
📋 Shrnutí v bodech
- Elektroměrový rozvaděč je umístěn vně objektu nebo ve speciálních prostorách, často na veřejně přístupném místě.
- Hlavní jistič musí mít minimální vypínací schopnost 10 kA a odpovídat normám ČSN EN 60898 nebo ČSN EN 60947.
- Elektroměry se montují na DIN lištu šířky 35 mm a mohou podporovat dálkový odečet přes LAN či WiFi.
- Připojovací kabely v síti TN-C musí mít minimální průřez 4×10 mm², odvod může být 5×6 mm² v TN-S.
- Sazbový spínač u dvoutarifního měření je jištěn jističem 2 A a musí být plombovatelný v zapnuté poloze.
Jak správně zapojit elektroměrový rozvaděč krok za krokem
Elektroměrový rozvaděč zapojení vyžaduje přesný postup, který zahrnuje správné umístění rozvaděče, připojení hlavního jističe s vhodným průřezem kabelů a montáž elektroměru s ochrannými prvky. Dodržení bezpečnostních norem elektroinstalace a použití komponent s odpovídajícími parametry, jako je hlavní jistič 10 kA nebo sazbový spínač 2 A, jsou nezbytné pro správnou funkci a bezpečnost.
Příprava rozvaděče a umístění
Elektroměrový rozvaděč musí být umístěn na přístupném a suchém místě, kde je zajištěna dostatečná bezpečnost a snadná revize elektroměrového rozvaděče. Výhodné je umístění ve výšce 1,5 až 1,8 metru od podlahy se zajištěním pevného uchycení. Podklad nesmí být hořlavý a musí odpovídat bezpečnostním normám elektroinstalace.
Připojení hlavního jističe a kabelů
- Instalace hlavního jističe – použije se jistič s minimální vypínací schopností 10 kA pro bezpečné odpojení.
- Připojení připojovacího kabelu – použijte kabel s minimálním průřezem 4×10 mm², aby byla zajištěna dostatečná proudová kapacita.
- Zapojení fází a nulového vodiče – správné označení a připojení podle schématu zabrání zkratům.
- Kontrola propojení – ověřte pevnost a izolaci všech spojů.

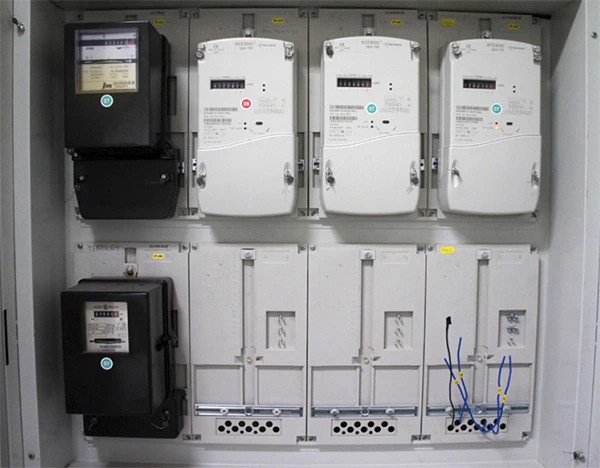

Montáž elektroměru a ochranných prvků
Elektroměr se montuje na standardní DIN lištu 35 mm uvnitř rozvaděče, kde je snadno přístupný pro odečet i revizi. Následně se zapojí ochranné jističe, které chrání jednotlivé větve instalace, a sazbový spínač 2 A, který řídí tarifní přepínání. Správné umístění a zapojení těchto prvků zajistí funkčnost a bezpečný provoz celého elektrického rozvodu.
| Komponenta | Parametr | Požadavek |
|---|---|---|
| Hlavní jistič | Vypínací schopnost | Min. 10 kA |
| Připojovací kabel | Průřez vodičů | Min. 4×10 mm² |
| Elektroměr | Montážní lišta | DIN lišta 35 mm |
| Sazbový spínač | Jmenovitý proud | 2 A |
Tip: Revize elektroměrového rozvaděče musí provést odborná firma podle platných předpisů, aby byla zaručena bezpečnost a správná funkce instalace.
Funkce jednotlivých komponent v elektroměrovém rozvaděči
Funkce elektroměru v rozvaděči
Elektroměr v elektroměrovém rozvaděči slouží k přesnému měření spotřeby elektrické energie s třídou přesnosti obvykle 2. Je upevněný na DIN liště šířky 35 mm a kalibrovaný podle platných bezpečnostních norem elektroinstalace (ČSN-EN 61439-1, ČSN-EN 61439-3). Moderní elektroměry disponují impulsním výstupem pro dálkový odečet a umožňují komunikaci přes LAN nebo WiFi, což zvyšuje přesnost měření a usnadňuje správu odběru. Správné zapojení elektroměru je klíčové pro spolehlivost dat využívaných k fakturaci i kontrole spotřeby.
Hlavní jistič a jeho funkce v elektroměrovém rozvaděči
Hlavní jistič s vypínací schopností minimálně 10 kA zajišťuje ochranu elektrického rozvodu proti přetížení a zkratovým proudům. Jmenovitý proud hlavního jističe se dimenzuje podle maximálního soudobého příkonu odběrného místa a jeho charakteristika je obvykle typu B, případně C či D po odsouhlasení distributora. Jistič musí být instalován ve svislé poloze s ovládací páčkou nahoře a označen barvou a hodnotou jmenovitého proudu. Správné umístění a dimenzování jističe výrazně snižuje riziko poškození elektroinstalace a zajišťuje bezpečný provoz.
Sazební spínač a dvoutarifní měření
Sazební spínač s jističem 2 A a charakteristikou B umožňuje přepínání mezi vysokým a nízkým tarifem v rámci dvoutarifního měření. Tento prvek je řízen signálem HDO (hromadné dálkové ovládání) a je plombovatelný v zapnuté poloze. Napájení sazbového spínače se připojuje na pomocnou svorku fáze L1 elektroměru nebo ze svorky hlavního jističe. Díky sazbovému spínači lze optimalizovat náklady na elektřinu přizpůsobením odběru tarifním pásmům.
- Elektroměr měří spotřebu elektřiny s přesností třídy 2 a poskytuje data pro dálkový odečet.
- Hlavní jistič s vypínací schopností 10 kA chrání rozvod před přetížením a zkratem.
- Sazební spínač 2 A řídí přepínání tarifů podle signálu HDO a je plombovatelný.
- Ochranné jističe a prvky instalované v rozvaděči zajišťují bezpečnost při poruše nebo nadproudu.
Tip: Revize elektroměrového rozvaděče musí ověřit správné zapojení elektroměru, hlavního jističe a sazebního spínače v souladu s bezpečnostními normami elektroinstalace a připojovacími podmínkami distribuční společnosti.
Bezpečnostní normy a certifikace elektroměrových rozvaděčů
Elektroměrový rozvaděč musí splňovat certifikaci podle norem ČSN-EN 61439-1 a ČSN-EN 61439-3, které stanovují požadavky na konstrukci, bezpečnost a mechanickou odolnost rozvaděčů. Tyto normy zajišťují, že rozvaděč odolá elektrickému i mechanickému namáhání během provozu a minimalizují riziko úrazu elektrickým proudem.
Rozvaděč musí být označen viditelným nápisem „Pozor elektrické zařízení“, což je povinné podle platných bezpečnostních norem elektroinstalace. Dále je nezbytné dodržet pravidla zapojení rozvaděče, která zahrnují správné umístění elektroměru na DIN liště, použití hlavního jističe 10 kA a sazbového spínače 2 A, aby byla zajištěna funkční a bezpečná instalace.
- Povinnost certifikace podle ČSN-EN 61439-1 a ČSN-EN 61439-3
- Označení elektroměrového rozvaděče „Pozor elektrické zařízení“
- Dodržení bezpečnostních norem elektroinstalace
- Použití vhodných komponentů jako hlavní jistič 10 kA a sazbový spínač 2 A
- Nutnost provedení revize elektroměrového rozvaděče kvalifikovanou osobou
Tip: Elektroměrový rozvaděč – jak zapojit a na co si dát pozor, vyžaduje nejen znalost norem, ale i odbornou instalaci a pravidelnou revizi k zajištění bezpečného provozu.
Postupy revize a údržby elektroměrových rozvaděčů
Postupy revize a údržby elektroměrových rozvaděčů jsou nezbytné pro zajištění bezpečného a spolehlivého provozu elektroinstalace. Revize se provádějí v pravidelných intervalech podle platných bezpečnostních norem elektroinstalace a údržba zahrnuje kontrolu jističů, elektroměru na DIN liště i sazbového spínače.
Intervaly revizí a kontroly
Revize rozvaděče se obvykle provádí každých 5 let, případně častěji při změně užívání objektu nebo rozšíření elektroinstalace. Při revizi se kontroluje správné zapojení elektroměrového rozvaděče, funkčnost hlavního jističe 10 kA a stav sazbového spínače 2 A. Dodržování intervalů je nutné pro splnění bezpečnostních norem elektroinstalace a platných předpisů.
Bezpečnostní opatření při údržbě
Údržba elektroměrového rozvaděče vyžaduje přísné bezpečnostní opatření, protože práce s elektrickým zařízením je riziková.
- Odpojte napájení – vypněte hlavní jistič a zajistěte, že není pod napětím.
- Použijte vhodné ochranné pomůcky – izolační rukavice, ochranné brýle a nářadí s izolovanou rukojetí.
- Provádějte vizuální kontrolu – ověřte, zda nejsou poškozené vodiče, svorky nebo DIN lišta.
- Kontrolujte funkčnost jističů a sazbového spínače – správná reakce na proudové zatížení je klíčová.
- Zaznamenejte výsledky revize – dokumentace je nezbytná pro další kontroly a případné opravy.
Tip: Manipulaci s elektroměrovým rozvaděčem smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací a po revizi musí následovat odborné potvrzení správnosti zapojení.
Možnosti integrace s chytrými domácími systémy
Elektroměr v elektroměrovém rozvaděči umožňuje dálkový odečet prostřednictvím sítí LAN nebo WiFi. Tato technologie propojuje zařízení s chytrým domácím systémem, což zjednodušuje monitoring spotřeby a optimalizaci energetických nákladů. Integrace vyžaduje správné zapojení podle bezpečnostních norem elektroinstalace, včetně montáže na DIN lištu, instalace hlavního jističe 10 kA a sazbového spínače 2 A. Při zapojování je nutná revize elektroměrového rozvaděče odborníkem, aby byla zajištěna funkčnost i bezpečnost.
- Podpora dálkového odečtu šetří čas a umožňuje přesná data v reálném čase
- IoT zařízení zajišťují vzdálený přístup k informacím o spotřebě
- Chytrý domácí systém dokáže automaticky regulovat odběr energie podle naměřených hodnot
- Správné elektroměrový rozvaděč zapojení usnadňuje integraci s moderními technologiemi
Jak funguje elektroměrový rozvaděč a jak ho správně zapojit
Správné zapojení elektroměrového rozvaděče je klíčové pro bezproblémovou integraci s chytrou domácností i bezpečný provoz celé elektroinstalace.
Časté dotazy (FAQ) k elektroměrovému rozvaděči: zapojení a funkce
Otázka: Jakým kabelem připojit elektroměrový rozvaděč v síti TN-C?
Použijte kabel s minimálním průřezem 4×10 mm² pro přívod a 5×6 mm² pro odvod v TN-S systému. Správný průřez zajišťuje bezpečný přenos proudu a minimalizuje riziko přehřátí.
Otázka: Jaká je minimální vypínací schopnost hlavního jističe?
Hlavní jistič musí mít minimální vypínací schopnost 10 kA dle normy ČSN EN 60898, aby spolehlivě ochránil instalaci před proudovými nárazy.
Otázka: Na jakou DIN lištu se montuje elektroměr?
Elektroměr se standardně montuje na DIN lištu o šířce 35 mm (DIN 35), která umožňuje pevné a bezpečné upevnění přístroje.
Otázka: Jaký jistič se používá pro sazební spínač?
Sazbový spínač je jištěn jističem 2 A s charakteristikou B, který musí být plombovatelný pro zajištění bezpečnosti a kontroly.
Otázka: Kde musí být umístěn elektroměrový rozvaděč v rodinném domě?
Elektroměrový rozvaděč se umisťuje na veřejně přístupném, neuzamykatelném místě vně objektu, aby byl dostupný pro odečet a kontrolu.
Otázka: Kdo smí zasahovat do elektroměrového rozvaděče?
Zásahy jsou povoleny pouze pověřeným pracovníkům distribuční společnosti nebo kvalifikovaným elektrikářům s platnou autorizací.
Otázka: Jak často se doporučuje provádět revizi rozvaděče?
Revize elektroměrového rozvaděče by měla probíhat každé 2 roky podle platných bezpečnostních norem a předpisů.
Otázka: Co znamená označení „Pozor elektrické zařízení“ na rozvaděči?
Toto označení upozorňuje na přítomnost elektrického zařízení a riziko úrazu elektrickým proudem, což je základní bezpečnostní prvek.
Otázka: Jak funguje dálkový odečet elektroměru?
Dálkový odečet probíhá přes impulsní výstup nebo moderní komunikaci LAN či WiFi, což usnadňuje monitorování spotřeby bez fyzického přístupu.
Otázka: Jak zajistit správné pořadí fází u třífázového elektroměru?
Fáze L1, L2 a L3 musí být zapojeny z levé strany elektroměru v přesném pořadí podle připojovacích podmínek výrobce.
Otázka: Jaké bezpečnostní normy musí elektroměrový rozvaděč splňovat?
Elektroměrový rozvaděč musí odpovídat normám ČSN-EN 61439-1 a ČSN-EN 61439-3, které definují konstrukční a funkční požadavky.
Otázka: Jaký je význam hlavního jističe v rozvaděči?
Hlavní jistič zajišťuje ochranu proti přetížení a zkratu v elektrickém obvodu, čímž chrání instalaci i uživatele.
Otázka: Jak zapojit sazební spínač v elektroměrovém rozvaděči?
Sazební spínač se připojuje na pomocnou svorku fáze L1 elektroměru a je jištěn jističem 2 A, aby byla zajištěna bezpečnost a správná funkce.
Otázka: Jaké jsou typické chyby při zapojování elektroměrového rozvaděče?
Mezi časté chyby patří nesprávné zapojení fází, použití nevhodného průřezu kabelů a nepovolené odstranění plomb u sazebního spínače.
Otázka: Jaké jsou možnosti integrace elektroměrového rozvaděče s chytrými systémy?
Elektroměrové rozvaděče lze integrovat do chytrých domácností pomocí dálkového odečtu přes LAN nebo WiFi, což umožňuje automatizaci a lepší správu spotřeby.
