Správný výpočet velikosti jističe je klíčový pro bezpečnost a spolehlivost elektroinstalace. Zohlednění příkonu zařízení, typů jističů a maximálního zatížení zajistí optimální ochranu před přetížením a zkratem. Přehledná tabulka jističů usnadní výběr vhodného jističe podle výpočtu proudu elektřiny v domácnosti.
📋 Shrnutí v bodech
- Velikost jističe se vypočítá podle vzorce I = P / (U × f), kde U je 230 V a f počet fází (1 nebo 3).
- Při výpočtu se doporučuje přidat bezpečnostní rezervu cca 25 % podle ČSN.
- Běžné hodnoty jednofázových jističů jsou 10 A, 16 A, 20 A, 25 A a 32 A.
- Třífázové jističe mají standardní hodnoty od 3×16 A do 3×63 A, podle zatížení.
- Charakteristiky jističů B, C a D ovlivňují rychlost vypnutí a vhodnost pro různé spotřebiče.
Jak správně vypočítat proud a velikost jističe
Výpočet proudu a velikosti jističe se provádí podle příkonu spotřebiče, napětí 230 V a počtu fází v elektroinstalaci. Pro správný výběr je nutné vypočítat základní proud podle vzorce I = P / (U × f), kde P je příkon ve wattech, U napětí a f počet fází (1 nebo 3), přidat 25% bezpečnostní rezervu a zaokrouhlit na standardní hodnotu jističe. Tento postup zajišťuje optimální ochranu a maximální zatížení jističe odpovídající plánovanému zatížení.
Jak vypočítat proud pro jistič podle příkonu spotřebiče
Výpočet proudu začíná vydělením příkonu ve wattech napětím 230 V a případně počtem fází. Například jednofázový spotřebič s příkonem 3000 W vyžaduje proud přibližně 13 A (3000 W / 230 V). U třífázového zapojení se dělí i počtem fází, tedy 3, čímž se sníží proud na jednu fázi.
Přidání bezpečnostní rezervy a zaokrouhlení na standardní hodnoty jističů
Po výpočtu základního proudu je vhodné přidat 25% bezpečnostní rezervu, která zvyšuje hodnotu proudu a zajišťuje spolehlivost elektroinstalace v rodinném domě. Výsledek se zaokrouhluje na běžné standardní hodnoty jističů, například 10, 16, 25, 32, 40, 50 nebo 63 A. Toto zaokrouhlení usnadňuje výběr z tabulky jističů a zohledňuje typy jističů dostupné na trhu.
FAQ: Jak vypočítat velikost jističe?
Velikost jističe odpovídá výpočtu I = P / U, kde P je příkon ve wattech a U napětí 230 V. K vypočtenému proudu se přidává 25% bezpečnostní rezerva a celková hodnota se zaokrouhluje na standardní jistič. Pro spotřebič s příkonem 3000 W je tak vhodný jistič o velikosti 16 A, což zaručuje bezpečnost elektroinstalace a správné maximální zatížení jističe.
- Výpočet proudu – vydělit příkon příslušným napětím a počtem fází
- Přidání rezervy – zvýšit proud o 25 % pro bezpečnostní margin
- Výběr jističe – zaokrouhlit hodnotu na standardní velikost podle tabulky jističů
- Kontrola kompatibility – ověřit maximální zatížení jističe a typ vhodný pro daný spotřebič
Tip: Pro výpočet velikosti jističe v domácí elektroinstalaci doporučuji použít kalkulačku na výpočet hodnoty jističe podle výkonu, která zjednodušuje přesnost výsledku a eliminuje chyby při výpočtu velikosti jističe.
Typické hodnoty jističů a jejich vhodné použití v domácnosti
V domácí elektroinstalaci se nejčastěji používají jističe s hodnotami přizpůsobenými konkrétním okruhům a spotřebičům. Jednofázové jističe mají standardní hodnoty 10 A, 13 A, 16 A, 20 A, 25 A a 32 A. Pro třífázové rozvody jsou běžné hodnoty 3×16 A, 3×20 A, 3×25 A, 3×32 A, 3×40 A, 3×50 A a 3×63 A. Jistič 16 A bývá typicky nasazen na zásuvkové obvody, zatímco 10 A jističe slouží k ochraně osvětlení. Pro rodinné domy se často používá třífázový jistič 3×25 A, který dovoluje napojení výkonnějších spotřebičů a zajišťuje rezervu při výpočtu proudu elektřiny.
Tabulka velikostí jističů a jejich maximální zatížení v kW
| Hodnota jističe | Typ rozvodu | Maximální zatížení (kW) při 230 V |
|---|---|---|
| 10 A | Jednofázový | 2,3 |
| 16 A | Jednofázový | 3,7 |
| 3×25 A | Třífázový | 17,25 |
Tip: Pro spotřebič o výkonu 3000 W je vhodný jednofázový jistič s hodnotou 16 A, který poskytuje dostatečnou ochranu a zároveň bezpečnost elektroinstalace. Při výběru jističe je nutné respektovat maximální zatížení jističe a charakteristiky jističů podle konkrétního typu instalace.
Charakteristiky jističů B, C a D a jejich význam pro ochranu
Charakteristiky jističů B, C a D určují jejich spouštěcí proud a rychlost vypnutí při přetížení, což přímo ovlivňuje ochranu elektrických obvodů v domácí elektroinstalaci.
Jistič s charakteristikou B spouští vypnutí při překročení jmenovitého proudu v rozmezí 3 až 5násobku této hodnoty. Tento typ je určen pro obvody s nízkými rozběhovými proudy, například osvětlení a zásuvky, kde je potřeba rychlá reakce na přetížení a zkraty. Typické hodnoty jističů B jsou 10 A, 16 A a 20 A, což odpovídá maximálním výkonům spotřebičů kolem 2,3 kW až 4,6 kW při napětí 230 V.
Jističe s charakteristikou C umožňují krátkodobé proudové špičky v rozsahu 5 až 10násobku jmenovitého proudu, což je vhodné pro běžné domácí spotřebiče s vyšším rozběhovým proudem, jako jsou lednice, vysavače, nebo čerpadla. Díky této vlastnosti se minimalizuje riziko nežádoucího vypnutí při startu motorů a dalších indukčních zátěží. Standardní hodnoty jističů C zahrnují 16 A, 20 A, 25 A a 32 A, což odpovídá výkonům až zhruba 7,4 kW.
Charakteristika D je určena pro průmyslové stroje a silné elektromotory, které mohou mít rozběhové proudy až 10 až 20násobek jmenovitého proudu. Tento typ jističe reaguje pomaleji, čímž umožňuje bezpečný rozběh motorů bez vypínání. V domácnostech se jističe D používají jen výjimečně, například u velkých motorů nebo speciálních zařízení. Typické hodnoty jsou 25 A, 32 A a vyšší.
| Charakteristika | Spouštěcí proud (násobek In) | Vhodné použití | Typické hodnoty (A) | Maximální výkon při 230 V (kW) |
|---|---|---|---|---|
| B | 3-5 | Osvětlení, zásuvky | 10, 16, 20 | 2,3-4,6 |
| C | 5-10 | Domácí spotřebiče s motory | 16, 20, 25, 32 | 3,7-7,4 |
| D | 10-20 | Průmyslové stroje, silné motory | 25, 32 a více | Nad 7,4 |
Tip: Při výběru charakteristiky jističe je nutné zohlednit typ zátěže a její rozběhový proud. Použití jističe B u motorů může způsobit časté vypínání, zatímco jistič C zajišťuje spolehlivý provoz běžných domácích spotřebičů s indukční zátěží.
Jaký typ jističe zvolit pro ochranu motoru
Pro elektromotory se doporučuje jistič s charakteristikou D, který zvládá rozběhové proudy až 10-20násobku jmenovitého proudu bez nechtěného vypnutí. Tento typ jističe zajišťuje spolehlivý provoz a ochranu motoru před přetížením i zkratem. Při dimenzování je vhodné přihlédnout k jmenovitému proudu motoru a jeho účiníku (cos φ), který se obvykle pohybuje mezi 0,8 a 0,95.

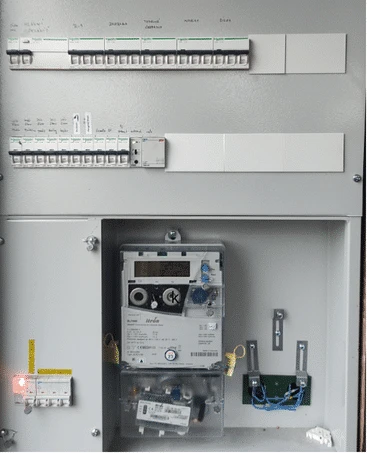

Postup výběru jističe krok za krokem v domácí elektroinstalaci
Výběr správné velikosti jističe v domácí elektroinstalaci začíná přesným měřením příkonu všech elektrických spotřebičů, které budou na daný okruh napojeny. Výpočet proudu elektřiny podle naměřeného příkonu v kilowattech (kW) je dalším krokem, kdy se výkon přepočítá na proudovou hodnotu ve ampérech. Při výpočtu jističe je nutné přidat rezervu minimálně 10-20 % pro bezpečný provoz a budoucí rozšíření instalace.
Následuje zaokrouhlení vypočtené hodnoty podle dostupných typů jističů, které jsou uvedené v tabulce jističů s maximálním zatížením. Volba charakteristiky jističe (B, C nebo D) závisí na typu zátěže – například charakteristika C se běžně používá v rodinných domech pro ochranu zásuvek a osvětlení.
Postup výpočtu jističe podle zatížení v kW
- Měření příkonu – zjistit součet příkonů spotřebičů na daný okruh v kilowattech
- Přepočet na proud – vypočítat proud podle vzorce I = P / U (P je výkon, U je napětí 230 V)
- Přidání rezervy – zvýšit vypočtený proud o 10-20 % pro bezpečnost a budoucí rozšíření
- Výběr jističe – vybrat nejbližší vyšší hodnotu z tabulky jističů podle maximálního zatížení
- Určení charakteristiky – zvolit charakteristiku B, C nebo D podle typu spotřebičů a instalace
Odborná rada: Při volbě jističe pro třífázové rozvody je nutné vypočítat proud pro každou fázi zvlášť a zvolit jistič s odpovídající hodnotou a charakteristikou. Bezpečnost elektroinstalace vyžaduje konzultaci s kvalifikovaným elektrikářem, který ověří správnost výpočtu a instalace.
Dopady nesprávného dimenzování jističe na bezpečnost a elektroinstalaci
Nesprávné dimenzování jističe v elektroinstalaci může výrazně ohrozit bezpečnost i funkčnost domácí sítě. Příliš slabý nebo naopak příliš silný jistič vede k různým problémům, které se projeví častým vypínáním, přehříváním kabelů či dokonce požárem. Pravidelné revize elektroinstalace podle ČSN každých 5 let pomáhají identifikovat a eliminovat tyto rizikové situace.
Rizika příliš slabého jističe
Příliš slabý jistič často způsobuje časté vypínání, protože nevydrží běžné zatížení spotřebičů. To omezuje provoz například v rodinném domě a může vést k opakovanému restartu zařízení. U spotřebičů s vysokým výkonem může nevhodný výpočet proudu elektřiny znamenat neustálé přerušování dodávky, což snižuje komfort a životnost elektroinstalace.
Rizika příliš silného jističe
Příliš silný jistič nechrání kabely před přehřátím, protože dovolí vyšší proud, než je maximální zatížení jističe, které kabel unese. Takové přetížení zvyšuje riziko požáru elektroinstalace a může poškodit izolaci vodičů. Vhodný výběr jističe podle tabulky jističů a typů jističů je proto klíčový pro bezpečnost elektroinstalace v rodinném domě.
- Revize elektroinstalace doporučuje provádět každých 5 let
- Dodržovat ČSN normy pro dimenzování jističů
- Zohlednit vliv délky kabelu na výběr jističe a jeho velikost
Tip: Při výpočtu jističe nikdy nepodceňujte rezervu a správný typ jističe pro osvětlení a zásuvky, abyste předešli častým poruchám a zajistili dlouhodobou bezpečnost.
Vliv soudobosti spotřebičů na výpočet jističe
Vliv soudobosti spotřebičů je klíčovým faktorem při přesném výpočtu velikosti jističe v elektroinstalaci. Správné zohlednění soudobosti přispívá k efektivnímu dimenzování, které nezatěžuje elektroinstalaci nadměrnou rezervou. Kalkulačka jističe často tento parametr nezohledňuje, což může vést k přehnanému výběru jističe a vyšším nákladům.
Co je soudobost spotřebičů
Soudobost spotřebičů představuje procento zařízení, která jsou v provozu současně z celkového počtu instalovaných spotřebičů. Tento ukazatel pomáhá určit reálné zatížení elektroinstalace, protože ne všechny spotřebiče fungují najednou. Například v rodinném domě může být soudobost kolem 60 až 70 %, což znamená, že přibližně dvě třetiny spotřebičů běží v daný okamžik.
Jak soudobost ovlivňuje výpočet jističe
Při zohlednění soudobosti spotřebičů lze snížit dimenzovanou velikost jističe až o 30 % oproti součtu maximálních příkonů všech zařízení. To znamená přesnější výpočet proudu elektřiny a lepší využití kapacity jističe bez zbytečného přetěžování. Bezpečnost elektroinstalace se tak zachovává, protože jistič odpovídá skutečnému zatížení. Navíc je třeba při výběru jističe vzít v úvahu vliv délky kabelu na výběr jističe a jeho velikost, protože delší kabely mohou způsobit úbytek napětí a vyžadovat úpravu dimenze jističe. Pro přesný výpočet se doporučuje použít kalkulačku na výpočet hodnoty jističe podle výkonu, případně konzultovat výpočet s odborníkem.
Tip: Při plánování elektroinstalace v rodinném domě je nezbytné vycházet z tabulky jističů a typů jističů vhodných pro konkrétní zátěž, aby byla zajištěna optimální ochrana a dlouhodobá spolehlivost celé instalace.
Časté dotazy
Jak vypočítat velikost jističe pro domácí elektroinstalaci?
Velikost jističe vypočítáte podle vzorce I = P / (U × f), kde P je celkový příkon ve wattech, U 230 V, f počet fází (1 nebo 3), přičemž přidáte bezpečnostní rezervu 25 % a zaokrouhlíte na nejbližší vyšší hodnotu jističe.
Kolik kW unese 25A jistič při běžném napětí 230 V?
Jednofázový 25A jistič udrží přibližně 5,75 kW (230 V × 25 A / 1000).
Jaký jistič zvolit pro ochranu motoru o výkonu 2 kW?
Pro motor s výkonem 2 kW doporučujeme jistič s charakteristikou C, která zvládne vyšší rozběhový proud, a hodnotou přibližně 10 A podle výpočtu proudu.
Jaká je bezpečnostní rezerva při výpočtu jističe?
Bezpečnostní rezerva je obvykle 25 % přidaných k vypočtenému proudu podle ČSN, aby se zabránilo častému vypínání jističe.
Kdy je potřeba provádět revizi jističů?
Revizi elektroinstalace včetně jističů je vhodné provádět pravidelně přibližně každých 5 let, aby byla zajištěna bezpečnost a správné dimenzování.
Co znamená charakteristika jističe B, C a D?
Charakteristika B znamená rychlé vypnutí při nízkém přetížení vhodné pro osvětlení, C je odolnější proti špičkám proudu pro spotřebiče jako lednice, a D je určena pro průmyslové stroje s vysokými rozběhovými proudy.
Jak soudobost spotřebičů ovlivňuje výpočet jističe?
Soudobost znamená, že ne všechny spotřebiče běží současně, což umožňuje snížit dimenzování jističe až o 30 % oproti součtu maximálních příkonů.
Jaké jsou nejčastější chyby při volbě velikosti jističe?
Mezi chyby patří volba příliš slabého jističe vedoucí k častému vypínání, nebo příliš silného, který nechrání kabely a může způsobit přehřátí a požár.
Jaký vliv má délka kabelu na výběr jističe?
Délka kabelu ovlivňuje pokles napětí a proudovou zatížitelnost, proto je nutné zohlednit délku a průřez vodiče při výběru jističe.
Jak postupovat při změně velikosti jističe?
Při změně velikosti jističe je nutné podat žádost distributorovi elektřiny, zajistit revizní zprávu a nechat instalaci provést kvalifikovaným elektrikářem.
Jaký jistič je vhodný pro osvětlení v bytové elektroinstalaci?
Pro osvětlení se obvykle volí jistič o hodnotě 10 A, který chrání okruhy s nižším proudovým zatížením a zajišťuje bezpečnost instalace.
Jak spočítat proudovou hodnotu jističe pro třífázový elektromotor?
Proud jističe se vypočítá podle vzorce I = P / (√3 × U × cos φ), kde P je výkon motoru, U napětí a cos φ účiník; výslednou hodnotu zaokrouhlete na standardní hodnotu jističe.
