Bezpečné zapojení elektrické zásuvky 230 V vyžaduje přesné dodržení barevného značení vodičů a správný postup podle platných norem. Nesprávné zapojení může vést k nebezpečným situacím, proto je nutné znát základní pravidla a tipy pro bezpečnost zapojení zásuvky. Tento návod vám pomůže provést instalaci správně a bez rizika.
Stručně a jasně
- Před zapojením zásuvky vždy vypněte jistič a ověřte absenci napětí zkoušečkou.
- Standardní zásuvka 230 V využívá tři vodiče: fázový (hnědý), nulový (modrý) a ochranný (žlutozelený).
- Konce vodičů se odizolují na 10-15 mm, ochranný vodič se nechává o 2-3 cm delší.
- Zásuvka se připevňuje dvěma šroubky, instalační krabice by měla být pevná a dostatečně hluboká (např. KPR 68).
- Po montáži je nutné provést kontrolu polarity, spojitosti a měření ochrany, pravidelná revize se doporučuje každé 2-3 roky.
Jak zajistit bezpečnost před zapojením zásuvky
Před zapojením zásuvky 230 V je nezbytné vždy vypnout odpovídající jistič, čímž se zabrání průchodu elektrického proudu a výrazně sníží riziko úrazu. Následně ověřte absenci napětí pomocí spolehlivé zkoušečky napětí, nikoliv jen šroubovákové zkoušečky, která často neposkytuje dostatečnou jistotu. Tato bezpečnostní opatření jsou základem pro bezpečné zapojení zásuvky 230 voltů a musí být dodržena před každou manipulací s elektroinstalací.
Pro bezpečnost zapojení zásuvky doporučuji:
- Vypnout hlavní jistič nebo jistič v daném okruhu tak, aby bylo zajištěno úplné odpojení elektrického napájení.
- Použít kvalitní zkoušečku napětí s jasným indikátorem napětí.
- Zabezpečit instalační krabici KPR 68 proti náhodnému sepnutí a zabránit přístupu nepovolaných osob.
- Dodržovat barevné značení vodičů podle platných norem, aby bylo zapojení přehledné a bezpečné.
- Po dokončení zapojení provést revizi elektroinstalace, aby byla ověřena správnost a bezpečnost celého systému.
Jak zapojit zásuvku 230 V bezpečně a podle předpisů
Správně provedený návod na zapojení zásuvky zahrnuje právě tato bezpečnostní opatření, která minimalizují riziko elektrického úrazu. Bezpečnostní opatření totiž chrání před nebezpečným elektrickým proudem už od samotného začátku práce.
Barevné označení vodičů a jejich příprava
Pro bezpečné a správné zapojení zásuvky 230 V je nezbytné dodržovat přesné barevné označení vodičů a správně připravit jejich konce. Následující návod na správné zapojení zásuvky 230 V vám objasní, jak správně připojit fázi a nulák do zásuvky a jak zajistit bezpečnost zapojení zásuvky podle platných předpisů.
Jak rozpoznat barevné označení vodičů v zásuvce
V elektroinstalaci je fázový vodič označen hnědou barvou (L), nulový vodič má modrou barvu (N) a ochranný vodič je vždy žlutozelený (PE). Toto barevné značení vodičů je standardizované a umožňuje snadnou identifikaci jednotlivých vodičů při zapojení zásuvky a revizi elektroinstalace. Správné rozlišení vodičů je základem pro bezpečnost zapojení zásuvky a minimalizuje riziko elektrického úrazu.
| Vodič | Barva vodiče | Funkce |
|---|---|---|
| Fázový vodič | Hnědá | Přivádí napětí (L) |
| Nulový vodič | Modrá | Navrací proud (N) |
| Ochranný vodič | Žlutozelená | Uzemnění (PE) |
Jak správně připravit konce vodičů pro zapojení
Před zapojením do instalační krabice KPR 68 je třeba vodiče odizolovat na délku 10 až 15 milimetrů, aby měděné jádro mělo pevný kontakt v svorkách zásuvky. Ochranný vodič se odizoluje o 2 až 3 centimetry delší než fázový a nulový vodič, což zajišťuje, že ochranný kontakt se připojí jako poslední a odpojí jako první. Tento postup výrazně zvyšuje bezpečnost zapojení zásuvky 230 V a splňuje požadavky revize elektroinstalace. Na co si dát pozor: častou chybou bývá nedostatečná délka odizolování nebo poškození měděného jádra při stripování.
Tip: Pro správné zapojení kabelů do zásuvky 230 voltů vždy používejte vhodný nástroj na odizolování, aby nedošlo k narušení měděných vláken vodiče.
Postup zapojení vodičů do zásuvky
Postup zapojení vodičů do zásuvky vyžaduje precizní dodržení barevného značení vodičů a správné upevnění v instalační krabici KPR 68. Následující návod na zapojení zásuvky 230 V pomůže zajistit bezpečnost zapojení zásuvky a usnadní revizi elektroinstalace.

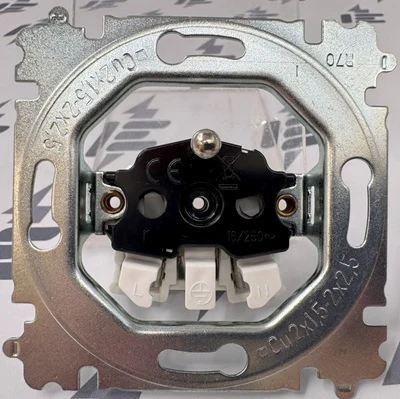

Jak zapojit vodiče do svorek zásuvky
Vodiče se připojují do svorek zásuvky označených písmeny L, N a PE podle barevného značení vodičů. Fázový vodič (hnědý) patří na svorku L, nulový vodič (modrý) na svorku N a ochranný vodič (žlutozelený) na svorku PE. Elektrická zásuvka 230 V musí mít vodiče pevně upevněné, aby se zabránilo uvolnění. Svorky zásuvky jsou obvykle umístěné v instalační krabici KPR 68, kde se vodiče snadno připojí podle návodu na zapojení zásuvky. Pevné upevnění vodičů je základ správného a bezpečného provozu.
Jak zajistit pevné utažení vodičů ve svorkách
Pro bezpečnost zapojení zásuvky je nutné šroubové svorky utáhnout pevně, ale bez přetahování, aby nedošlo k poškození vodičů ani svorek. Šroubové svorky poskytují spolehlivý kontakt a jsou vhodné zejména pro hliníkové vodiče, které vyžadují pevné a stabilní připojení. Bezšroubové svorky s pružinovým mechanismem se sice používají, ale pro hliníkové vodiče nejsou ideální kvůli riziku povolení spoje. Pevné utažení vodičů minimalizuje riziko jiskření a zkratu, což je klíčové pro bezpečný provoz zásuvky.
- Připravte vodiče – odizolujte je do délky cca 10 mm bez poškození vodičů.
- Vložte vodič do správné svorky podle barvy a označení (L, N, PE).
- Utáhněte šroub svorky pevně, ale s citem, aby vodič držel bezpečně.
- Zkontrolujte pevnost spoje tahem za vodič, nesmí se uvolnit.
- Uložte zásuvku do instalační krabice KPR 68 a připevněte ji.
Montáž zásuvky do instalační krabice
Montáž zásuvky do instalační krabice je klíčová pro bezpečnost zapojení zásuvky a správnou funkci elektrické zásuvky 230 V. Doporučuje se použít hlubokou instalační krabici KPR 68, která poskytuje dostatečný prostor pro kabely a spoje, což usnadňuje správné zapojení kabelů a zabraňuje jejich poškození. Zásuvka se připevňuje přímo do instalační krabice pomocí montážních šroubků, které je třeba pevně, ale s rozumem dotáhnout, aby nedošlo k deformaci plastových částí.
Po upevnění zásuvky do krabice je nutné nasadit kryt zásuvky a rámeček, které chrání spoje a zvyšují bezpečnost instalace. Tento postup je součástí správného návodu na zapojení zásuvky podle předpisů a platných norem. Při práci je důležité dodržovat barevné značení vodičů a po dokončení provést revizi elektroinstalace, aby bylo jisté, že zásuvka je bezpečně a správně zapojena.
- Použijte instalační krabici KPR 68 pro dostatečný prostor
- Připevněte zásuvku montážními šroubky pevně, ale bez přetažení
- Nasadťe kryt zásuvky a rámeček pro ochranu spojů
- Dodržujte barevné značení vodičů při zapojování
- Proveďte revizi elektroinstalace po montáži
Jak zapojit zásuvku 230 V bezpečně a podle předpisů
Správné připojení fáze a nuláku do zásuvky 230 V je základem funkční a bezpečné instalace. Při montáži v staré elektroinstalaci doporučuji věnovat zvláštní pozornost stavu vodičů a jejich izolaci.
Testování a kontrola správného zapojení
Po správném zapojení elektrické zásuvky 230 V je nezbytné provést důkladné testy, které potvrdí bezpečnost zapojení zásuvky a zabrání riziku úrazu či požáru. Kontrola polarity, spojitosti vodičů a funkce ochrany je základní krok před uvedením zásuvky do provozu. Revize elektroinstalace se doporučuje pravidelně každé 2-3 roky, zvláště u starších rozvodů nebo po zásahu do elektroinstalace.
Jak provést měření polarity a spojitosti
Měření polarity zajistí správné připojení fáze, nuláku a ochranného vodiče podle barevného značení vodičů a tím i bezpečné fungování zásuvky. K tomu je vhodné použít měřicí přístroj, který ověří spojitost vodičů a zamezí zkratům. Správné zapojení vodičů v instalační krabici KPR 68 je klíčové pro dlouhodobou bezpečnost a stabilitu.
Varovné příznaky nesprávného zapojení
Je nutné sledovat varovné příznaky, které mohou signalizovat chyby při zapojení zásuvky 230V, kterým se vyhnout. Mezi typické projevy patří:
- jiskření při zasunutí vidlice
- zápach spáleniny v okolí zásuvky
- žloutnutí nebo deformace krytu zásuvky
- vůle zásuvky v instalační krabici
Tip: Při výskytu těchto příznaků okamžitě odpojte přívod a kontaktujte kvalifikovaného elektrikáře, aby provedl revizi elektroinstalace a odstranil závadu podle návodu na zapojení zásuvky.
Specifika zapojení zásuvek se 2 vodiči a kombinací mědi a hliníku
V instalacích s elektrickou zásuvkou 230 V se dvěma vodiči je ochranný vodič PEN kombinací nulového a ochranného vodiče, což vyžaduje precizní zacházení. Při zapojení zásuvky je nezbytné respektovat barevné značení vodičů a správně umístit vodič PEN do svorky označené pro ochranu a nulák zároveň. U instalací, kde se spojují měděné a hliníkové vodiče, doporučuji použití šroubových svorek, které zajišťují bezpečný kontakt a zabraňují korozi. Tento postup vyžaduje odborné posouzení a následnou revizi elektroinstalace, aby byla zaručena bezpečnost zapojení zásuvky a funkčnost celé instalace v instalační krabici KPR 68.
Jak zapojit zásuvku 230V s pouze dvěma vodiči
Správné zapojení zásuvky s dvěma vodiči vychází z principu ochranného vodiče PEN, který musí být pevně a bezpečně připojen, aby nedošlo k chybám při provozu. Chyby při zapojení zásuvky 230V, kterým se vyhnout, zahrnují nesprávné spojení vodičů nebo použití nevhodných spojovacích prvků.
Tip: Pro bezpečnost zapojení zásuvky vždy nechte instalaci zkontrolovat kvalifikovaným elektrikářem a neprovádějte zásahy bez potřebných znalostí.
Doporučené nástroje a pomůcky pro zapojení zásuvky
Pro bezpečné zapojení zásuvky 230 V je nezbytné použít správné nástroje, které zajistí pevné a spolehlivé spojení vodičů a zároveň ochrání před úrazem elektrickým proudem. Návod na zapojení zásuvky vždy doporučuje začít měřením napětí pomocí zkoušečky, která ověří stav elektroinstalace a správné barevné značení vodičů. Pro odizolování kabelů je ideální odizolovač, který přesně odstraní izolaci bez poškození vodiče.
Doporučené nástroje pro zapojení zásuvky 230 V
- Křížový šroubovák – pro pevné dotažení šroubů v elektrické zásuvce 230 V
- Odizolovač – pro přesné odstranění izolace vodičů bez poškození měděného jádra
- Zkoušečka napětí – pro bezpečnou kontrolu přítomnosti napětí před prací
- Kleště – vhodné pro ohýbání a fixaci vodičů v instalační krabici KPR 68
- WAGO svorky typ 2273-202 a 221-412 – osvědčené svorky pro rychlé a bezpečné propojení vodičů bez šroubování
Tipy pro bezpečné zapojení zásuvky 230 voltů doma zahrnují používání těchto nástrojů v souladu s barevným značením vodičů a pravidelnou revizi elektroinstalace po dokončení montáže. Takový přístup minimalizuje riziko chyb a zaručuje dlouhodobou spolehlivost zásuvky.
Časté dotazy
Jak vypadá správně zapojená zásuvka 230 V?
Správně zapojená zásuvka má tři vodiče: hnědý (fáze) na svorce L, modrý (nulák) na svorce N a žlutozelený (ochranný) na svorce PE, vodiče jsou odizolovány na 10-15 mm a pevně utaženy.
Jak zapojit zásuvku 230 V s pouze dvěma vodiči?
Při zapojení s dvěma vodiči je vodič PEN kombinací ochranného i nulového vodiče, je nutné použít správné svorky a zajistit odborné posouzení instalace.
Jaké nástroje potřebuji pro zapojení zásuvky 230 V?
Doporučené nástroje jsou křížový šroubovák, odizolovač, zkoušečka napětí (ne šroubováková), štípací kleště a WAGO svorky 2273-202 nebo 221-412.
Jak dlouho by měla být odizolovaná část vodiče pro zapojení do zásuvky?
Odizolovaná délka by měla být 10-15 mm podle typu zásuvky, ochranný vodič se nechává o 2-3 cm delší než ostatní vodiče.
Jak často je potřeba provádět revizi zásuvek?
Revize zásuvek a elektroinstalace se doporučuje provádět pravidelně každé 2-3 roky, zvláště v kuchyni a koupelně.
Co dělat, když zásuvka vydává zápach nebo se zahřívá?
Při zápachu, zahřívání nebo jiskření zásuvky ji ihned odpojte a kontaktujte kvalifikovaného elektrikáře pro kontrolu a opravu.
Jaká je doporučená hloubka instalační krabice pro zásuvku?
Doporučená hloubka instalační krabice je KPR 68, což usnadňuje správné uložení vodičů a montáž zásuvky.
Je možné zapojit zásuvku 230 V bez nulového vodiče?
Zapojení bez nulového vodiče není standardní a je nutné odborné posouzení, protože nulák je klíčový pro správnou funkci a bezpečnost.
Jaké jsou nejčastější chyby při zapojení zásuvky?
Nejčastější chyby jsou volné spoje ve svorkách, nesprávné barevné značení vodičů, nedodržení délky odizolování a nepoužití ochranného vodiče.
Jak zapojit dvojzásuvku správně?
Dvojzásuvka se zapojuje přes krátké mostky vodičů L a N mezi moduly, ochranný vodič PE je připojen do prvního modulu, všechny vodiče musí být pevně utažené.
Jaké jsou bezpečnostní opatření před samotným zapojením zásuvky 230 V?
Před zapojením je nutné vypnout jistič a ověřit pomocí zkoušečky, že v zásuvce není napětí, což minimalizuje riziko úrazu elektrickým proudem.
Jak správně barevně označit vodiče při zapojení zásuvky 230 V?
Fázový vodič označte hnědou nebo černou barvou, nulový modrou a ochranný zelenožlutou, což odpovídá normě ČSN EN 60446 a zajišťuje správné zapojení.
