Rybinové spoje představují základní prvek pevného a přesného spojení dřevěných konstrukcí ve stavebnictví. Díky své tvarové pevnosti a odolnosti jsou nepostradatelné v truhlářství i tesařství, kde zajišťují stabilitu a dlouhou životnost konstrukcí. Použití správných cinkovacích přípravků výrazně usnadňuje výrobu a montáž těchto tradičních tesařských spojů.
To hlavní z článku
- Rybinové spoje zajišťují vysokou pevnost v tahu, což je činí ideálními pro šuplíky a dřevěné konstrukce.
- Čepy rybinového spoje začínají ve vzdálenosti poloviny tloušťky dřeva plus 1 mm od okraje (např. 7 mm u 14mm dřeva).
- Pro výrobu se používají nástroje jako pokosník s ramenem 180 mm, úhlové pravítko 200 mm a rybinová fréza 12,7 mm.
- Cinkovací přípravky IGM FD300 a FD600 zrychlují a zpřesňují výrobu rybinových spojů.
- Rybinové spoje jsou díky své pevnosti a přesnosti stále preferovány ve stavebnictví a truhlářství.
Co je rybinový spoj a jak funguje ve stavebnictví
Rybinový spoj je tesařský spoj používaný ve stavebnictví pro pevné spojení dřevěných prvků, zejména trámů. Tento spoj využívá charakteristický tvar klínu, který zasahuje do výřezu druhého dílu, čímž zajišťuje vysokou mechanickou pevnost a odolnost vůči tahu v jednom směru. Díky tomu se rybinové spoje často používají při stavbě dřevěných nosníků a dalších nosných konstrukcí v dřevostavbách.
Princip rybinového spoje spočívá v přesném tvarovém doplnění dvou dřevěných částí, které se navzájem zámkově doplňují. Tento způsob spojení eliminuje potřebu velkého množství cinkovacích přípravků a zajišťuje stabilitu konstrukce bez použití kovových spojovacích prvků. V tesařství patří rybinový spoj mezi základní dřevěné spoje, které poskytují pevnost spojů potřebnou pro dlouhodobé a bezpečné užívání dřevěných konstrukcí.
Jak funguje rybinový spoj v tesařství
Rybinový spoj ve tesařství umožňuje pevné a přesné spojení trámů tak, aby konstrukce odolávala jak statickému zatížení, tak i mechanickým vlivům během užívání. Tento spoj se vyznačuje jednoduchostí výroby s CNC frézováním spojů a zároveň vysokou spolehlivostí ve stavebnictví.
Typy rybinových spojů a jejich specifické použití
Rybinové spoje patří mezi základní spojovací techniky v tesařství a stavebnictví, zejména při spojování trámů v dřevostavbách. Jejich typy se liší tvarem, konstrukční pevností a specifickým využitím v různých částech dřevěných konstrukcí.
Jaké jsou hlavní typy rybinových spojů ve stavebnictví?
Mezi základní druhy rybinových spojů patří jednoduchý rybinový spoj, zdvojený rybinový spoj a rybinový spoj s čepem. Jednoduchý rybinový spoj se používá pro lehké dřevěné spoje v nenáročných konstrukcích, kde není vyžadována vysoká pevnost. Zdvojený rybinový spoj zvyšuje pevnost a odolnost vůči mechanickému zatížení, proto je vhodný pro nosné prvky dřevostaveb. Rybinový spoj s čepem kombinuje tvar spoje s pomocným čepem, což zvyšuje stabilitu a pevnost spoje, zejména v konstrukcích vystavených tahu a bočním silám.
Kdy a kde se jednotlivé typy rybinových spojů využívají?
Jednoduchý rybinový spoj se používá v lehkých rámových konstrukcích, například u vnitřních příček nebo nenosných prvků, kde jsou požadavky na pevnost nižší. Zdvojený rybinový spoj se uplatňuje v nosných konstrukcích dřevostaveb, například při spojování trámů v podlahách nebo stěnách, kde je nutná vyšší odolnost proti zatížení v tahu. Rybinové spoje s čepem jsou preferovány při stavbě krovů a střešních konstrukcí, kde musí spoj odolávat větším mechanickým silám, pohybům konstrukce a zajišťovat dlouhodobou stabilitu.
| Typ rybinového spoje | Použití ve stavebnictví | Výhody spoje |
|---|---|---|
| Jednoduchý rybinový spoj | Lehké rámové konstrukce | Snadná výroba, rychlé a přesné spojení |
| Zdvojený rybinový spoj | Nosné části dřevostaveb | Zvýšená pevnost, odolnost vůči tahu |
| Rybinový spoj s čepem | Krovy, střešní konstrukce | Vysoká stabilita, pevnost a odolnost vůči pohybům |
Tip: Přesnost výroby rybinových spojů je klíčová. Dřevo musí být rovně ohoblované s hranou do pravého úhlu a konce přesně zakrácené. Pro správné sestavení spoje se rýsovací linka hloubky spoje umisťuje o několik milimetrů dál od okraje než je tloušťka dřeva, což umožňuje malý přesah a pevné usazení. Čepy začínají ve vzdálenosti poloviny tloušťky dřeva plus 1 mm od okraje, například u dřeva o tloušťce 14 mm je to cca 7 mm.
Pro výrobu rybinových spojů se používají specializované nástroje, jako jsou tesařský pokosník s ramenem 180 mm, úhlové pravítko minimálně 200 mm, hoblík KLOPKAŘ Silky Woodboy, ruční pila Dozuki, dřevěná tesařská palička, dvojitý rejsek s rýsovacími rameny a ocelové měřítko 300 mm. Pro efektivnější frézování spoje jsou vhodné cinkovací přípravky, například IGM FD300 a FD600 s rybinovou frézou o průměru 12,7 mm, které zvyšují přesnost a urychlují práci zejména při sériové výrobě.
Rybinové spoje jsou díky své pevnosti a přesnosti stále preferovanou spojovací technikou ve stavebnictví a truhlářství, zvláště v dřevostavbách, kde je nutná dlouhodobá stabilita a odolnost konstrukce.
Nástroje a pomůcky pro výrobu rybinových spojů
Pro výrobu rybinových spojů ve stavebnictví jsou nezbytné přesné nástroje, které zajistí správné rozměry a pevnost spojů. Pokosník s ramenem 180 mm pomáhá při rýsování rybinového spoje a zabezpečuje přesné vedení čar. Úhlové pravítko slouží k měření a kontrole úhlů, což je klíčové pro správné osazení tesařských spojů. Hoblík KLOPKAŘ Silky Woodboy a ruční pila Dozuki umožňují opracování dřeva s vysokou přesností, nezbytnou pro hladký a pevný spoj.
Cinkovací přípravky IGM FD300 a FD600 výrazně usnadňují frézování rybinových spojů. Konkrétně IGM FD300 je vybaven rybinovou frézou o průměru 12,7 mm, která zajišťuje čistý a přesný řez, čímž se minimalizují chyby při výrobě spojů. Použití těchto přípravků zvyšuje kvalitu a rychlost práce zejména v truhlářství a při stavbě dřevostaveb.
- Pokosník pro přesné rýsování spojů
- Úhlové pravítko pro kontrolu úhlů
- Hoblík KLOPKAŘ Silky Woodboy pro jemnou úpravu dřeva
- Ruční pila Dozuki pro čisté řezy
- Cinkovací přípravek IGM FD300 s rybinovou frézou 12,7 mm
- Cinkovací přípravek IGM FD600 pro větší spoje
Jaké nástroje jsou potřeba pro výrobu rybinového spoje
Pro kvalitní rybinové spoje je důležité používat kombinaci rýsovacích, řezacích a frézovacích nástrojů, které zajistí pevnost spojů a jejich přesné osazení ve stavebních konstrukcích.
Postup výroby rybinového spoje krok za krokem
Příprava materiálu
Dřevo musí být rovné, ohoblované na přesnou tloušťku a zakončené do pravého úhlu s tolerancí max. ±0,5 mm. U dřeva o tloušťce 14 mm začínají čepy ve vzdálenosti 7 mm od okraje (polovina tloušťky plus 1 mm). Přesné ohoblování a správné zakrácení konců jsou nezbytné pro dosažení pevnosti a přesnosti spoje.

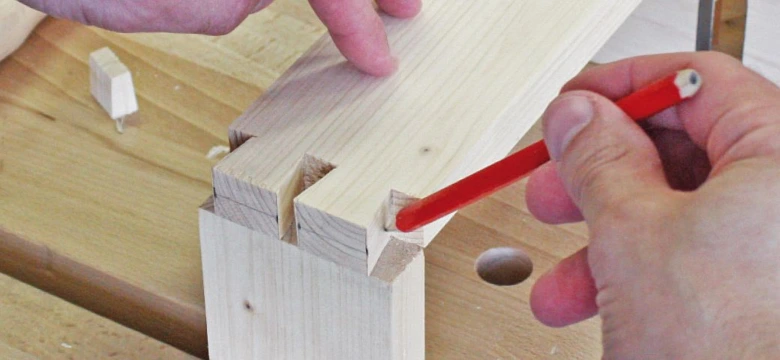

Rýsování spoje
Rýsovací linka se umisťuje o 1-2 mm dál od okraje než je tloušťka dřeva, což umožňuje mírný přesah spoje při sestavení. Hloubka rybinového spoje se určuje touto linkou a musí být přesná, aby čepy a drážky přesně zapadly bez vůle. Čepy se rýsují pomocí dvojitého rejska s rýsovacími rameny a stupnicí pro maximální přesnost.
Řezání a frézování
Řezání lze provést ruční pilou Dozuki nebo efektivněji pomocí cinkovacího přípravku IGM FD300 či FD600, vybaveného rybinovou frézou o průměru 12,7 mm. Tento nástroj umožňuje přesné frézování rybinových spojů s minimální odchylkou, což zvyšuje pevnost spoje a zjednodušuje montáž. Při ručním řezání je nutné dodržet rovné řezy bez otřepů.
Sestavení a kontrola spoje
Spoj se sestavuje s malým přesahem, který zajišťuje pevnost a stabilitu konstrukce. Po spojení je nutné zkontrolovat, zda čepy správně zapadají do drážek bez vůle a zda spoj drží pevně bez viditelných mezer. Nesprávné usazení může vést k prasklinám nebo uvolnění spoje během zatížení.
- Příprava dřeva – ohoblování na přesnou tloušťku a zakrácení do pravého úhlu
- Rýsování – vyznačení čepů s použitím dvojitého rejska, čepy začínají 7 mm od okraje u 14mm dřeva
- Řezání – ruční pila Dozuki nebo cinkovací přípravek s rybinovou frézou 12,7 mm pro přesné frézování
- Sestavení – spojení dílů s kontrolou pevnosti, přesnosti a absence vůlí
Tip: Použití cinkovacích přípravků s rybinovou frézou 12,7 mm výrazně zrychluje výrobu a zvyšuje přesnost rybinových spojů, což je klíčové zejména při sériové výrobě a konstrukcích vyžadujících vysokou pevnost.
Výhody a mechanická pevnost rybinových spojů
Rybinový spoj vyniká vysokou mechanickou pevností zejména v tahu podél spoje, což jej činí ideálním pro nosné prvky ve stavebních konstrukcích. Ve srovnání s jinými tesařskými spoji, jako jsou čepové nebo na pero a drážku, nabízí rybinový spoj větší odolnost proti vysunutí a lepší stabilitu spoje. Díky přesnému opracování a možnosti CNC frézování spojů lze dosáhnout velmi přesného a pevného spojení dřevěných prvků, které je nezbytné například u dřevostaveb či tradičních roubenek.
Výhody rybinových spojů ve stavebních konstrukcích spočívají také v tom, že minimalizují potřebu dodatečných kovových upevnění. Použití cinkovacích přípravků může dále zvýšit odolnost proti vlhkosti a zároveň zachovat pevnost spojů v průběhu času. Mechanická pevnost rybinového spoje přímo ovlivňuje stabilitu a dlouhodobou životnost celé konstrukce.
Tip: Pro dosažení maximální pevnosti spojů je vhodné věnovat pozornost přesnému opracování a správnému sladění tvarů spoje, čímž se minimalizují vůle a zvyšuje se celková odolnost.
Porovnání rybinových spojů s jinými tesařskými spoji
Porovnání rybinových spojů s jinými tesařskými spoji ukazuje zásadní rozdíly v mechanické pevnosti a vhodnosti použití v konkrétních konstrukčních podmínkách. Rybinové spoje dosahují vysoké pevnosti v tahu díky svému klínovitému profilu, který zabraňuje vytažení dřevěných prvků z spoje. Naopak čepové spoje vykazují výrazně vyšší odolnost v tlaku a vůči bočním silám, což je činí ideálními pro spoje vystavené zatížení kolmému na osu dřeva. Následující tabulka shrnuje klíčové parametry a praktické uplatnění nejčastějších tesařských spojů ve stavebnictví.
| Druh spoje | Pevnost v tahu | Pevnost v tlaku | Použití v praxi |
|---|---|---|---|
| Rybinový spoj | Vysoká | Střední | Spojování nosných trámů, krovů a prvků dřevostaveb |
| Čepový spoj | Střední | Vysoká | Spoje vystavené tlakovému a bočnímu zatížení, například sloupy a rámy |
| Kolíkový spoj | Nízká | Nízká | Dočasné spoje, spojování dekorativních prvků |
Jak se rybinové spoje liší od čepových spojů?
Rybinové spoje využívají klínovitý tvar, který zajišťuje vysokou pevnost v tahu, protože dřevo je mechanicky zajištěno proti vytažení podél osy spoje. Čepové spoje pracují na principu čepu zasazeného do dlabu, což umožňuje lepší přenos tlakových a bočních sil. Tento rozdíl ve směru odolnosti určuje jejich vhodnost pro různé konstrukční aplikace – rybinové spoje jsou preferované tam, kde dominuje tahové zatížení.
V jakých situacích je vhodné použít rybinové spoje místo jiných tesařských spojů?
Rybinové spoje se doporučují pro konstrukce, kde je klíčová pevnost v tahu, například při spojování nosných trámů ve střešních konstrukcích a dřevostavbách. Díky své střední odolnosti v tlaku jsou méně vhodné pro spoje vystavené výraznému tlakovému zatížení nebo bočním silám, kde je lepší volbou čepový spoj. Výběr spoje by měl vycházet z analýzy mechanických sil působících na konstrukci, aby byla zajištěna optimální pevnost a trvanlivost spoje.
Vliv vlhkosti a klimatu na rybinové spoje
Vlhkost a klimatické podmínky zásadně ovlivňují rozměry dřeva, což má přímý dopad na pevnost spojů, zejména u rybinových spojů používaných ve stavebnictví. Dřevo při změnách vlhkosti pracuje – bobtná při vyšší vlhkosti a smršťuje se při suchu. Tento pohyb může způsobit praskliny nebo uvolnění spojů bez adekvátní povrchové úpravy a ochrany.
Povrchová úprava dřeva, například nátěry s cinkovacími přípravky, významně prodlužuje životnost spojů a snižuje riziko degradace materiálu. U dřevostaveb a konstrukcí, kde se rybinové spoje používají při spojování trámů nebo stavbě roubenek, je pravidelná údržba klíčová pro zachování jejich pevnosti a funkčnosti.
- Používat ochranné nátěry proti vlhkosti a hmyzu
- Pravidelně kontrolovat spoje a případně obnovit povrchovou úpravu
- Zajistit správné větrání konstrukce pro minimalizaci kondenzace
- Volit vhodné tesařské spoje podle klimatických podmínek
Rybinové spoje vs jiné tesařské spoje – srovnání a použití
Rybinové spoje mají výhodu v pevnosti a přesnosti, ale vyžadují pečlivou ochranu proti vlhkosti, jinak hrozí snížení životnosti ve srovnání s jinými dřevěnými spoji.
Povrchová úprava a ochrana rybinových spojů
Povrchová úprava rybinových spojů je klíčová pro zvýšení odolnosti dřevěných spojů vůči vlhkosti a mechanickému poškození. Olejování proniká do dřeva a vytváří ochrannou vrstvu, která zabraňuje nasákavosti vody a zároveň zachovává přirozený vzhled spoje. Lakování nabízí tvrdší povrch s vyšší odolností proti oděru, což je vhodné zejména u konstrukcí vystavených častému mechanickému zatížení. Voskování dodává povrchu jemnou ochranu, ale vyžaduje častější obnovu. Impregnace dřeva pomocí cinkovacích přípravků zvyšuje pevnost spojů a výrazně zpomaluje procesy hnijících a napadení dřevokazným hmyzem.
Možnosti povrchové úpravy rybinových spojů
- Olejování – proniká do dřeva a chrání před vlhkostí bez tvoření nepružné vrstvy
- Lakování – vytváří tvrdý a odolný povrch vhodný pro venkovní i vnitřní konstrukce
- Voskování – poskytuje přírodní ochranu s nutností pravidelné údržby
- Impregnace – zvyšuje odolnost proti škůdcům a hnilobě, prodlužuje životnost dřeva
Pravidelná údržba povrchové úpravy je nezbytná pro dlouhodobou pevnost spojů a zachování estetických vlastností dřevostaveb. Rybinový spoj, jako jeden ze základních tesařských spojů, vyžaduje kvalitní ochranu, aby plně využil své konstrukční výhody.
Moderní technologie a automatizace výroby rybinových spojů
Moderní CNC technologie ve stavebnictví přinášejí zásadní zlepšení v přesnosti výroby rybinových spojů. CNC stroje umožňují automatizaci výroby těchto tesařských spojů, což výrazně zvyšuje rychlost i opakovatelnost dílů. Díky tomu se minimalizuje riziko chyb, které se často objevují při ručním opracování dřeva, a zajišťuje se vyšší pevnost spojů v konstrukcích.
Automatizace výroby rybinových spojů zahrnuje také použití specializovaných cinkovacích přípravků, které usnadňují přesné a rychlé opracování dřevěných spojů. Tyto přípravky umožňují stabilní fixaci materiálu během frézování a přispívají k jednotné kvalitě výsledných prvků. V dřevostavbách a truhlářství tak moderní technologie významně zvyšují efektivitu a kvalitu spojů, což je klíčové pro dlouhodobou stabilitu a bezpečnost konstrukcí.
Jaké nástroje jsou potřeba pro výrobu rybinového spoje
Pro výrobu rybinových spojů dnes kromě tradičních nástrojů patří především CNC frézky a cinkovací přípravky. Tyto nástroje zajišťují precizní tvarování a správnou geometrii spojů, což je nezbytné pro pevnost a funkčnost tesařských spojů ve stavebnictví.
Bezpečnostní normy a standardy ve stavebnictví
Použití rybinových spojů ve stavebnictví podléhá přísným bezpečnostním normám, které zajišťují pevnost spojů a celkovou stabilitu dřevěných konstrukcí. Tyto standardy ve stavebnictví definují požadavky na přesnost provedení, kvalitu materiálu a povrchovou úpravu dřeva, což je zásadní pro dlouhodobou životnost a bezpečnost dřevostaveb. Rybinový spoj, jako jeden z tradičních tesařských spojů, musí být zhotoven s ohledem na mechanické zatížení a správné zpracování, často s využitím cinkovacích přípravků pro zvýšení odolnosti.
Dodržování bezpečnostních norem rybinové spoje chrání proti prasklinám a deformacím, které by mohly ohrozit stavební konstrukce. Mezi klíčové aspekty patří:
- Výběr vhodného druhu rybinového spoje podle zatížení a umístění ve stavbě
- Použití kvalitního dřeva a správná povrchová úprava
- Precizní výroba spoje s dodržením rozměrů dle ČSN a dalších standardů
- Kontrola pevnosti spojů a případné využití tesařských cinkovacích přípravků
Jaké chyby se často dělají při výrobě rybinových spojů
Nedodržení přesných rozměrů, nevhodný výběr dřeva a nedostatečné zabezpečení spoje vedou k oslabení pevnosti spojů a mohou způsobit poruchy konstrukce. Dodržování bezpečnostních norem a standardů ve stavebnictví je proto klíčové pro správné a bezpečné použití rybinových spojů.
Časté dotazy
Co je rybinový spoj a k čemu se používá?
Rybinový spoj je pevný spoj dvou dřevěných dílců, používaný zejména ve stavebnictví pro nosné konstrukce a šuplíky.
Jaká je správná vzdálenost čepů u rybinového spoje?
Čepy začínají ve vzdálenosti poloviny tloušťky dřeva plus 1 mm od okraje, například 7 mm u 14mm dřeva.
Které nástroje jsou potřeba pro výrobu rybinového spoje?
Pokosník s ramenem 180 mm, úhlové pravítko 200 mm, hoblík KLOPKAŘ Silky Woodboy, ruční pila Dozuki a cinkovací přípravky IGM FD300/FD600.
Jaké jsou hlavní typy rybinových spojů?
Volný, pevný a zakrytý rybinový spoj, každý vhodný pro různé části konstrukcí a s různou pevností.
Jak ovlivňuje vlhkost životnost rybinových spojů?
Vlhkost mění rozměry dřeva, proto je důležitá povrchová úprava a ochrana spojů pro zvýšení životnosti.
Jaké povrchové úpravy se používají u rybinových spojů?
Olejování, lakování, voskování a impregnace, které chrání dřevo před vlhkostí a mechanickým poškozením.
Jaké jsou výhody rybinových spojů oproti čepovým?
Rybinové spoje mají vyšší pevnost v tahu, zatímco čepové spoje lépe odolávají tlaku.
Jaké moderní technologie se používají při výrobě rybinových spojů?
Používají se CNC stroje a automatizované cinkovací přípravky pro zvýšení přesnosti a rychlosti výroby.
Jaké bezpečnostní normy platí pro rybinové spoje ve stavebnictví?
Platí normy ČSN, které regulují kvalitu materiálů, správnou výrobu a montáž spojů pro bezpečnost konstrukcí.
Kdy je vhodné použít rybinový spoj ve stavebních konstrukcích?
Používá se pro spojení nosných trámů a tam, kde je potřeba vysoká pevnost v tahu, například u dřevostaveb a šuplíků.
Jaký je přesný postup výroby rybinového spoje krok za krokem?
Postup zahrnuje 5 kroků: 1) označení spojovaných dílů, 2) vyřezání rybiny dle šířky trámu, 3) vyřezání čepu odpovídající velikosti rybiny, 4) zkontrolování přesnosti spojení, 5) případné dotažení spojovacím materiálem.
Jaké jsou hlavní rozdíly mezi rybinovým spojem a jinými tradičními tesařskými spoji?
Rybinový spoj nabízí větší mechanickou pevnost díky svému tvaru, který zabraňuje vysunutí; oproti např. čepovému spoji má lepší odolnost proti bočnímu posunu a vyžaduje přibližně 30 % méně spojovacího materiálu.
Jakou roli hraje vlhkost dřeva při výrobě a použití rybinových spojů?
Optimální vlhkost dřeva pro rybinové spoje je kolem 12 %, protože vyšší vlhkost může způsobit bobtnání a deformace spoje, zatímco nižší vlhkost zvyšuje riziko prasklin; během výroby je proto třeba dřevo vysušit na tuto hodnotu.
Jak se rybinové spoje používají při stavbě roubenek a jaký je jejich význam?
Rybinové spoje se používají k pevnému spojení trámů v rozích roubenek, přičemž zajišťují stabilitu konstrukce a těsnost; jejich správné provedení vyžaduje přesné vyřezání a dotažení kolíky, čímž se zamezí průvanu a zlepšuje statika stavby.
Jaké nástroje a pomůcky jsou nejefektivnější pro výrobu rybinových spojů v moderním tesařství?
Kromě tradičních dlát a pil jsou doporučovány elektrické horní frézky s rybinovou frézou a šablonou, které umožňují přesné a rychlé vyřezání rybiny, přičemž zkracují dobu výroby až o 40 % oproti ručnímu způsobu.
