Zemnící pásek je klíčovým prvkem uzemnění elektroinstalace, který zajišťuje bezpečný odvod elektrického proudu do země. Správná instalace zemnícího pásku a výběr vhodného materiálu výrazně ovlivňují jeho odolnost vůči korozi a dlouhodobou funkčnost celého systému. Dodržení norem a technických pravidel při montáži minimalizuje riziko elektrických poruch a zvyšuje ochranu osob i majetku.
Hlavní poznatky
- Zemnící pásek má typickou šířku 20-30 mm a tloušťku 2-4 mm, často z mědi nebo pozinkované oceli.
- Minimální délka pásku pro rodinný dům je cca 20 m, hloubka uložení v zemi alespoň 60 cm.
- Odpor uzemnění by měl být podle norem nižší než 30 Ω, ideálně pod 10 Ω pro bezpečný provoz.
- Minimální průřez uzemňovacích přívodů je 6 mm² pro měď a 50 mm² pro ocel, hliník se nesmí používat.
- Pravidelná kontrola odporu uzemnění se doporučuje minimálně jednou za 5 let.
Účel a význam zemnícího pásku v elektroinstalaci
Zemnící pásek je kovový vodič, který tvoří základní prvek uzemňovací soustavy elektroinstalace a zajišťuje bezpečné odvádění elektrického proudu do země. Jeho správná instalace snižuje riziko úrazu elektrickým proudem a chrání elektrická zařízení před poškozením způsobeným přepětím nebo poruchami. Uzemnění pomocí zemnícího pásku musí splňovat požadavky platných elektroinstalačních norem, jako jsou ČSN EN 62305 a ČSN 33 2000, což výrazně zvyšuje bezpečnost celé instalace.
Použití zemnícího pásku spočívá v jeho uložení do země nebo základové konstrukce tak, aby vytvořil spolehlivý vodivý kontakt s půdou. Materiály pásku jsou nejčastěji měď nebo pozinkovaná ocel, přičemž měděný pásek nabízí životnost přes 50 let díky vysoké odolnosti proti korozi, zatímco pozinkovaná ocel vydrží obvykle 20 až 30 let v závislosti na půdních podmínkách. Typické rozměry pásku jsou šířka 20 až 30 mm a tloušťka 2 až 4 mm, což zajišťuje dostatečnou mechanickou pevnost a vodivost.
Správné uložení pásku zahrnuje minimální hloubku 60 cm v zemi, kde jsou stabilní teplotní a vlhkostní podmínky pro optimální vodivost. Délka pásku by měla být minimálně 20 metrů pro rodinný dům, přičemž část vedená nad zemí nesmí přesáhnout 15 metrů a musí být pevně upevněna sponami. Spojování pásků se provádí pomocí mechanicky odolných svorek, exotermického svařování nebo pájení, přičemž spoje musí být chráněny proti korozi a nesmí narušovat vodivost ani mechanickou integritu.
Proč je důležité správné uložení zemnícího pásku v elektroinstalaci
Nesprávné uložení pásku, například v menší hloubce než 60 cm nebo v půdě s vysokou rezistivitou, vede ke zvýšení odporu uzemnění nad doporučenou hodnotu 30 Ω, což ohrožuje bezpečnost provozu a může způsobit selhání ochranných prvků. Dále nesprávné spojení nebo nedostatečná ochrana proti korozi zkracují životnost uzemňovací soustavy a zvyšují riziko poruch. Dodržení elektroinstalačních norem a správných technologických postupů je proto nezbytné pro dlouhodobou funkčnost a bezpečnost elektroinstalace.
Materiály a rozměry zemnícího pásku
Zemnící pásky se nejčastěji vyrábějí z materiálů, které zajišťují dlouhodobou odolnost a spolehlivost uzemnění elektroinstalace. K nejpoužívanějším patří měď a pozinkovaná ocel. Měděný zemnící pásek nabízí životnost přes 50 let díky své odolnosti vůči korozi, což je významné pro zachování bezpečnosti a funkčnosti uzemňovací soustavy. Pozinkovaná ocel je cenově dostupnější, avšak její životnost se pohybuje mezi 20 až 30 lety v závislosti na podmínkách prostředí a kvalitě ochrany proti korozi.
Typické rozměry zemnícího pásku pro elektroinstalaci jsou v rozmezí šířky 20-30 mm a tloušťky 2-4 mm. Například běžný rozměr 30×4 mm se často používá pro své optimální mechanické vlastnosti a snadnou instalaci v souladu s elektroinstalačními normami. Při instalaci je nutné věnovat pozornost správnému spojování zemnících pásků a ochraně jejich přívodů na přechodu betonu a povrchu, aby nedošlo ke korozi a porušení vodivosti.
| Materiál | Šířka (mm) | Tloušťka (mm) | Životnost (let) | Vlastnosti |
|---|---|---|---|---|
| Měď | 20-30 | 2-4 | přes 50 | Vysoká odolnost proti korozi |
| Pozinkovaná ocel | 20-30 | 2-4 | 20-30 | Cenově výhodná, méně odolná |
| Kombinace | 20-30 | 2-4 | závisí na vrstvě | Kombinace výhod mědi a oceli |
Postup instalace zemnícího pásku v elektroinstalaci
Postup instalace zemnícího pásku v elektroinstalaci vyžaduje přesné dodržení hloubky, délky a správného umístění pásku, aby se zajistila efektivní ochrana proti úrazu elektrickým proudem. Níže je detailní návod, jak správně uložit zemnící pásek do základů a země.
Kam se dává zemnící pásek v elektroinstalaci?
Zemnící pásek se instaluje do země nejčastěji v základových konstrukcích budov nebo v bezprostřední blízkosti elektroinstalace. Umístění do základů budov zajišťuje stabilní a trvalý kontakt se zemí, čímž se efektivně naplňuje funkce uzemnění elektroinstalace. Hloubka uložení pásku musí být minimálně 60 cm pod povrchem, aby byl chráněn před mechanickým poškozením a vlivy povětrnosti. Správné umístění také snižuje riziko koroze materiálu zemnícího pásku, která může narušit spojení a funkčnost celého uzemňovacího systému.
Jak hluboko uložit zemnící pásek?
Hloubka uložení zemnícího pásku je klíčová pro dlouhodobou efektivitu uzemnění. Norma stanovuje minimální hloubku 60 cm, což chrání pásek před poškozením a zajišťuje stabilní elektrický kontakt se zemí. Při instalaci je třeba dbát na rovnoměrné uložení pásku bez ostrých ohybů, aby nedošlo k mechanickému narušení. Navíc se doporučuje pravidelné spojování zemnících pásků pomocí svařování nebo šroubových spojů s ochranou proti korozi, aby byla zachována kontinuita uzemnění. Pásky vedené nad zemí nesmí mít délku přesahující 15 metrů a musí být pevně upevněny sponami, aby nedošlo k pohybu a mechanickému poškození.

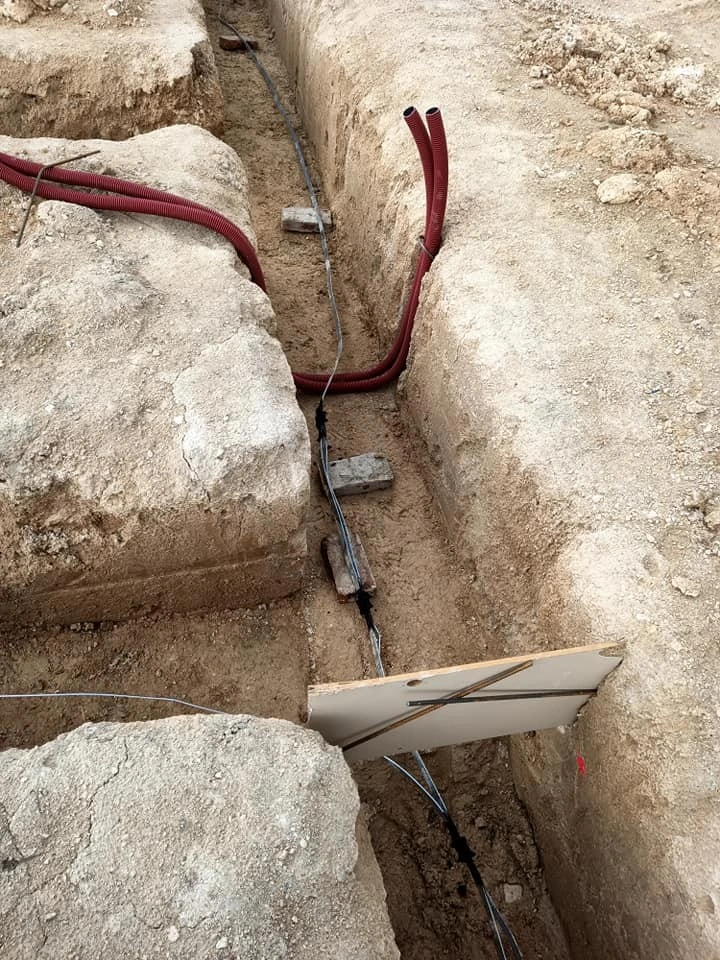

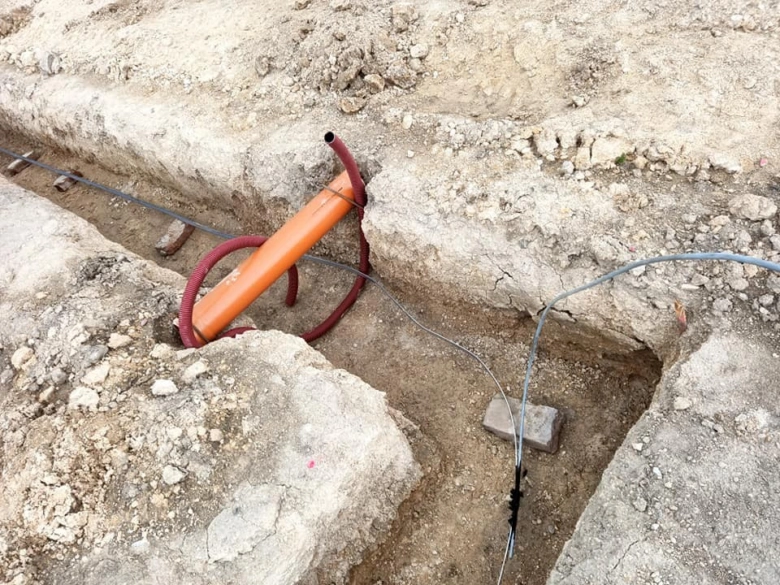

- Výkop – vykopat rýhu do minimální hloubky 60 cm podle plánovaného vedení pásku
- Uložení pásku – položit zemnící pásek rovnoměrně bez ostrých ohybů do rýhy
- Spojování pásků – zajistit pevné svaření nebo šroubové spoje s ochranou proti korozi
- Upevnění nad zemí – pokud je pásek veden mimo zem, upevnit sponami v max. délce 15 m
- Zasypání – zasypat pásek zeminou a zhutnit, aby se minimalizovalo riziko pohybu
Tip: Správné uložení zemnícího pásku přímo v základech budov výrazně zjednodušuje kontrolu uzemnění a zajišťuje jeho dlouhodobou spolehlivost dle elektroinstalačních norem.
Spojování a upevnění zemnícího pásku
Spojování zemnícího pásku v elektroinstalaci se provádí výhradně metodami zaručujícími mechanickou pevnost a dlouhodobou odolnost proti korozi. Nejčastěji se používají:
- exotermické svaření, které vytváří trvalý, mechanicky i chemicky odolný spoj vhodný zejména pro připojení pásku k základovému zemniči,
- speciální svorky z korozivzdorného materiálu umožňující pevné, ale demontovatelné spojení,
- pájení pomocí měděných nebo cínových slitin, vyžadující přesnou technologii, aby nedošlo k oslabení pásku.
Spoje musí být bez mechanických deformací a nesmí poškodit zemnící pásek ani přívodní vodič. Při práci se zemnícím páskem je nutné používat ochranné rukavice vzhledem k jeho tuhosti a riziku poranění při rozmotávání.
Upevnění zemnícího pásku musí zajistit jeho stabilitu a zabránit pohybu během betonáže i provozu. Doporučuje se používat nevodivé spony nebo speciální držáky, které chrání přívody pásku na přechodu mezi betonem a povrchem před mechanickým poškozením a korozí. Minimální hloubka uložení pásku v zemi je 60 cm, což zajišťuje stabilní podmínky pro vodivost a ochranu proti mechanickému poškození.
Tip: Spoje a upevnění pásku pravidelně kontrolujte, ideálně každých 5 let, včetně měření odporu uzemnění podle ČSN 33 2000 a ČSN EN 62305. Dodržujte také minimální průřez uzemňovacích přívodů – u mědi 6 mm², u oceli 50 mm².
- Používejte spojky a svorky z materiálů odolných vůči korozi
- Kontrolujte pevnost a elektrickou kontinuitu spoje
- Chraňte spoje proti vlhkosti a mechanickému namáhání pomocí antikorozních nátěrů nebo plastových návleků
- Upevněte zemnící pásek pevně, aby nedocházelo k jeho pohybu během betonáže ani provozu
Správné spojování a upevnění zemnícího pásku prodlužuje životnost uzemňovací soustavy a zajišťuje bezpečný a bezchybný provoz elektroinstalace.
Ochrana zemnícího pásku proti korozi a poškození
Ochrana zemnícího pásku proti korozi a poškození je zásadní pro dlouhodobou spolehlivost uzemňovací soustavy v elektroinstalaci. Použití materiálů s vysokou odolností, jako je měď s tloušťkou 2-4 mm a šířkou 20-30 mm, spolu s vhodnou pasivní ochranou výrazně prodlužuje životnost pásku, která u měděných pásků přesahuje 50 let. Správné postupy instalace a ochrany zabraňují vzniku galvanických proudů a mechanickému poškození, které by mohly vést k selhání uzemnění.
Jak se musí chránit přívody od základových zemničů pasivní ochranou proti korozi na přechodu z betonu na povrch?
Přívody zemnícího pásku je nutné chránit antikorozními nátěry s certifikací pro elektroinstalace a plastovými návleky zejména v místech přechodu z betonu na povrch. Tato ochrana zabraňuje přímému kontaktu měděného nebo pozinkovaného pásku s jinými kovy, čímž se minimalizuje riziko vzniku galvanických proudů a následné koroze. Izolace pásku na kritických úsecích snižuje pravděpodobnost mechanického poškození a zajišťuje stabilní elektrický kontakt po celou dobu provozu. Při instalaci je nezbytné dodržovat elektroinstalační normy ČSN EN 62305 a ČSN 33 2000, které stanovují požadavky na ochranu proti korozi a správné spojování zemnících pásků.
Tipy na instalaci zemnícího pásku proti korozi
Pro minimalizaci koroze se doporučuje:
- Aplikovat antikorozní nátěry přímo na zemnící pásek, zejména na spoje a exponované části
- Používat plastové návleky s minimální tloušťkou 1 mm na přechodech pásku z betonu na povrch a na spojích
- Zajistit izolaci zemnícího pásku od jiných kovových konstrukcí, aby se zabránilo galvanickým proudům
- Spojovat pásky mechanicky pevnými svorkami nebo exotermickým svařením, které jsou odolné proti korozi
- Provádět kontrolu uzemnění a stav pásku včetně spojů minimálně jednou za 5 let
- Ukládat zemnící pásek do země v hloubce minimálně 60 cm, kde jsou stabilní teplotní a vlhkostní podmínky
Dodržování těchto zásad prodlužuje funkční životnost zemnícího pásku a zajišťuje bezpečný provoz elektroinstalace.
- Používejte antikorozní nátěry s certifikací pro elektroinstalace
- Instalujte plastové návleky na přechodech a spoje
- Zajistěte izolaci pásku od jiných kovů
- Provádějte pravidelnou kontrolu uzemnění a spojů
- Dodržujte doporučené elektroinstalační normy a předpisy
Normy, bezpečnost a kontroly uzemnění
Normy a bezpečnostní požadavky na zemnící pásek v elektroinstalaci stanovují přesné parametry pro správné fungování a ochranu. Dodržování elektroinstalačních norem ČSN EN 62305 a ČSN 33 2000 je nezbytné pro bezpečný provoz a dlouhodobou spolehlivost uzemnění.
Požadavky na odpor uzemnění
Odpor uzemnění musí být nižší než 30 Ω, doporučená hodnota pro spolehlivou ochranu je pod 10 Ω podle ČSN EN 62305. Nízký odpor zajišťuje efektivní odvádění poruchových proudů a minimalizuje riziko úrazu elektrickým proudem.
Minimální průřezy vodičů
Minimální průřez vodičů zemnícího pásku je 6 mm² pro měď a 50 mm² pro ocel. Hliníkové vodiče nejsou povoleny kvůli nižší odolnosti a riziku koroze. Správný materiál a průřez zabezpečují dostatečnou mechanickou i elektrickou pevnost.
| Materiál vodiče | Minimální průřez (mm²) | Poznámka |
|---|---|---|
| Měď | 6 | Nejvhodnější materiál |
| Ocel | 50 | Použití při požadavku pevnosti |
| Hliník | Není povolen | Nevhodný kvůli korozi |
Jak se instaluje zemnící pásek do země pro lepší uzemnění
Zemnící pásek se ukládá v nezamrzlé zemině minimálně do hloubky 0,8 až 1 metru, aby byla zaručena stabilita a kontakt s vlhkou půdou. Pásky je nutné spojovat svařováním nebo speciálními spojkami, které zamezí korozi a zajistí dlouhodobou vodivost.
Jak se musí chránit přívody od základových zemničů
Přívody zemních pásků musí být chráněny proti mechanickému poškození a korozi zvláště na přechodech mezi betonem a zeminou. Doporučuje se použít antikorozní nátěry a plastové chráničky, které prodlužují životnost instalace.
Tip: Pravidelná kontrola uzemnění a spojů podle ČSN 33 2000 zajistí trvale nízký odpor a bezpečný provoz elektroinstalace. Dodržení minimálních průřezů a správné materiály výrazně ovlivní životnost zemnícího pásku.
Časté dotazy
Kam se dává zemnící pásek?
Zemnící pásek se instaluje do země minimálně 60 cm hluboko, nejčastěji do základů rodinných domů, s délkou kolem 20 metrů.
Jak hluboko se ukládá zemnící pásek?
Doporučená hloubka uložení zemnícího pásku je minimálně 60 cm, aby byla zajištěna stabilní teplota a vlhkost pro optimální vodivost.
Jak se musí chránit přívody od základových zemničů proti korozi?
Přívody se chrání antikorozními nátěry nebo plastovými návleky, a nesmí být v přímém kontaktu s jinými kovy bez izolace.
Jaký je minimální průřez uzemňovacích vodičů?
Minimální průřez vodičů je 6 mm² pro měď a 50 mm² pro ocel, hliníkové vodiče se jako uzemňovací přívody nepoužívají.
Jak často se má kontrolovat odpor uzemnění?
Odpor uzemnění by se měl kontrolovat minimálně jednou za 5 let, aby byla zajištěna bezpečnost elektroinstalace.
Jaké jsou nejčastější chyby při instalaci zemnícího pásku?
Mezi chyby patří nedodržení hloubky uložení, špatné spojení pásků, nedostatečná ochrana proti korozi a používání nevhodných materiálů.
Jak se provádí spojování zemnících pásků?
Spojování pásků se provádí pomocí speciálních svorek, pájení nebo exotermického svaření, aby spoje byly pevné a korozivzdorné.
Jaký materiál zemnícího pásku je nejvhodnější?
Nejvhodnější materiál je měď kvůli vyšší odolnosti proti korozi a životnosti přes 50 let, ale používá se i pozinkovaná ocel s 20-30 lety životnosti.
Jaká je cena zemnícího pásku a příslušenství?
Cena materiálů jako zemnící pás 75 m, spojky a drát 25 m je cca 4 500 Kč, celkově se materiálová část instalace pohybuje kolem 7 256 Kč.
Proč nesmí být hliník použit jako uzemňovací vodič?
Hliníkové vodiče nejsou povoleny pro uzemnění kvůli nižší odolnosti a možnému zvýšenému riziku koroze a selhání spojů.
Jaký je doporučený rozměr zemnícího pásku pro běžnou elektroinstalaci?
Nejčastěji se používá zemnící pásek o rozměrech 30×4 mm, který zajišťuje dostatečnou mechanickou pevnost i elektrickou vodivost.
Jak postupovat při instalaci zemnícího pásku krok za krokem?
Nejprve vyhloubíme rýhu do hloubky 0,5 až 0,7 m, poté uložíme pásku, zajistíme spojení a ochranu proti korozi a nakonec zasypeme zeminou a utěsníme.
Jak ochránit zemnící pásek proti korozi na přechodu z betonu na povrch?
Používá se pasivní ochrana pomocí asfaltových pásů nebo speciálních ochranných nátěrů aplikovaných na přechodovou oblast.
Jaký vliv mají půdní podmínky na funkčnost zemnícího pásku?
Půdy s vysokou vlhkostí a nízkým odporem zvyšují účinnost uzemnění, zatímco suché nebo kamenité půdy mohou vyžadovat delší pásky či další zemniče.
Jak správně spojovat zemnící pásky, aby bylo spojení spolehlivé?
Spojení se provádí svařováním nebo pomocí speciálních svorek, které zajistí nízký přechodový odpor a mechanickou pevnost.
Jaké normy a bezpečnostní požadavky platí pro instalaci zemnícího pásku?
Podle ČSN EN 62305 musí být zemnící systém dimenzován tak, aby odolal přepětí a zajistil bezpečný odvod bleskového proudu.
Jak často by měla probíhat kontrola stavu zemnícího pásku?
Doporučuje se provádět kontrolu minimálně jednou za 5 let nebo po každé větší rekonstrukci elektroinstalace.
Jak se správně ukládá zemnící pásek do základů budovy?
Zemnící pásek se ukládá do základového betonu v hloubce minimálně 0,5 m, aby byl chráněn před mechanickým poškozením a korozí.
