Správný výběr přívodního kabelu do domu zajišťuje bezpečný a bezproblémový přívod elektrické energie. Instalace přívodního kabelu, například typu CYKY, vyžaduje dodržení technických parametrů a platných norem, aby byla zajištěna dlouhodobá spolehlivost elektroinstalace.
⭐ Co byste měli vědět
- Pro rodinný dům s hlavním jističem 25 A se doporučuje kabel CYKY 5×16 mm² pro přívodní vedení o délce cca 40 metrů.
- Kabel CYKY 3×1,5 mm² je standardem pro osvětlení, zatímco zásuvky vyžadují CYKY 3×2,5 mm² s jištěním 16 A.
- Hloubka uložení přívodního kabelu do země by měla být minimálně 60 cm, s použitím vhodné kabelové chráničky.
- Barevné značení vodičů je standardizováno: fáze hnědá/černá, nulový modrá, ochranný zelenožlutá.
- Instalace kabelu vyžaduje dodržení ČSN norem a doporučené bezpečnostní opatření, včetně instalace detektorů obloukových poruch (AFDD).
Jak vybrat správný přívodní kabel do rodinného domu
Správný přívodní kabel do rodinného domu volíme podle hlavního jističe a délky vedení. Pro jistič 25 A a délku kabelu kolem 40 metrů je ideální měděný CYKY kabel 5×16 mm² s PVC izolací, který je vhodný pro uložení v zemi. Hliníkové kabely nejsou doporučovány pro nové přívody kvůli nižší mechanické odolnosti a větší náchylnosti k oxidaci.
Při výběru přívodního kabelu je klíčové zohlednit tyto parametry:
- Hlavní jistič určuje minimální průřez vodičů, který zajišťuje bezpečný přenos proudu bez přehřívání.
- CYKY kabely s měděnými vodiči mají lepší vodivost a trvanlivost než hliníkové varianty.
- PVC izolace poskytuje dostatečnou ochranu proti mechanickému poškození a vlhkosti.
- Délka vedení ovlivňuje úbytek napětí, proto je nutné zvolit správný průřez kabelu.
Jak vybrat přívodní kabel do domu
Pro elektroinstalaci rodinného domu se nejčastěji používá CYKY kabel, protože splňuje požadavky na bezpečnost i mechanickou odolnost. Hloubka uložení kabelu by měla být minimálně 60 cm, aby byla zajištěna ochrana před mechanickým poškozením a povětrnostními vlivy. Kabelové průřezy pro přívod elektřiny do rodinného domu volíme podle projektové dokumentace a platných ČSN norem.
Jak správně zvolit průřez a typ kabelu podle jističe a délky vedení
Volba správného průřezu a typu přívodního kabelu závisí na hodnotě jističe a délce vedení. Průřez vodiče určuje maximální proudové zatížení, které kabel bezpečně přenese bez přehřátí. Jistič chrání kabel před přetížením a zkratem, proto musí být dimenzování kabelu i jističe sladěné podle elektroinstalace rodinného domu.
Průřez kabelu a jeho vliv na bezpečnost
Průřez vodiče přímo ovlivňuje maximální zatížení proudu a musí odpovídat hodnotě jističe. Nesoulad mezi průřezem a jištěním může vést k přehřátí kabelu a požáru. Pro správnou instalaci přívodního kabelu je nezbytné zvolit průřez, který bezpečně zvládne plánovaný proud.
Výběr kabelu pro osvětlení a zásuvky
Pro osvětlení se běžně používá CYKY kabel 3×1,5 mm² s jištěním 10 A. Zásuvkové okruhy vyžadují CYKY 3×2,5 mm² s jištěním 16 A. Tento výběr zajišťuje dostatečný průřez pro specifický odběr a splňuje požadavky bezpečnosti elektroinstalace rodinného domu.
Vícefázové přívody a vyšší odběry
Třífázové přívody se realizují pomocí CYKY kabelu 5×2,5 mm² nebo 5×4 mm² podle výkonu spotřebičů a hodnoty jističe. Vyšší průřez umožňuje bezpečně přenášet větší proudy a zajišťuje stabilitu přívodu elektřiny.
| Účel přívodu | Typ kabelu | Průřez vodiče | Hodnota jističe |
|---|---|---|---|
| Osvětlení | CYKY 3×1,5 mm² | 1,5 mm² | 10 A |
| Zásuvky | CYKY 3×2,5 mm² | 2,5 mm² | 16 A |
| Třífázový přívod | CYKY 5×2,5 mm² | 2,5 mm² | dle výkonu |
| Vyšší odběry | CYKY 5×4 mm² | 4 mm² | dle výkonu |
Jak a jak hluboko zakopat přívodní kabel do země
Při instalaci přívodního kabelu do rodinného domu je klíčové dodržet správnou hloubku uložení a zvolit vhodnou ochranu kabelu podle typu půdy a vlhkosti. Tyto faktory výrazně ovlivňují bezpečnost elektroinstalace rodinný dům a dlouhodobou životnost přívodního vedení.
Hloubka a ochrana kabelu
Minimální hloubka uložení kabelu v zemi by měla být 60 cm. Při uložení přívodního kabelu do podlahy nebo v místech s rizikem mechanického poškození je nutné použít mechanicky odolnou kabelovou chráničku, například Kopoflex nebo Monoflex. Tyto chráničky zajišťují spolehlivou ochranu CYKY kabelu před tlakem a vnějšími vlivy.
Vliv půdy a vlhkosti
Typ půdy a její vlhkost významně ovlivňují výběr kabelové ochrany. V mokrých nebo jílovitých půdách je vhodné použít UV stabilní chráničky pro venkovní instalace, které zabraňují degradaci materiálu a pronikání vlhkosti. Správná instalace přívodního kabelu zohledňuje tyto parametry pro dlouhodobou spolehlivost.
- Výběr kabelové chráničky – zvolit Kopoflex nebo Monoflex na základě mechanických požadavků a vlhkosti půdy
- Výkop kabelového kanálu – zajistit hloubku minimálně 60 cm podle ČSN
- Uložení kabelu – vložit CYKY kabel do chráničky s dostatečným volným prostorem
- Zasypání a zhutnění – použít vhodný materiál bez ostrých předmětů k ochraně kabelu
- Kontrola a revize – provést před zasypáním a po instalaci pro zajištění bezpečnosti a funkčnosti
Tip: Pro instalaci přívodního kabelu do domu je vždy nutná revize kvalifikovaným elektrikářem, aby byla dodržena pravidla bezpečnosti a platné normy.

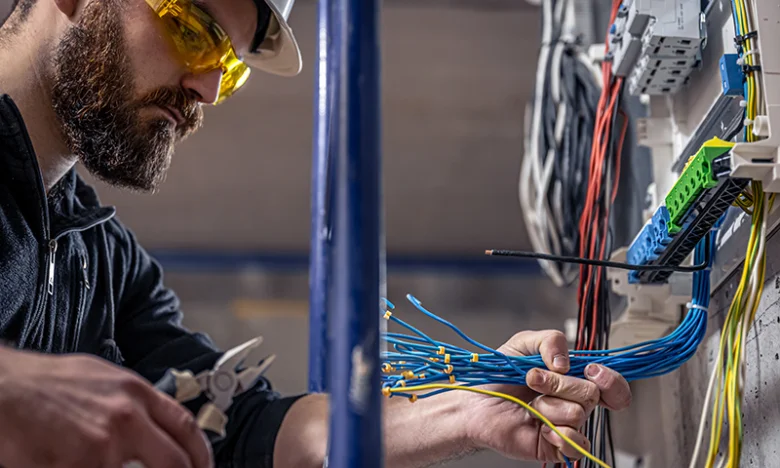

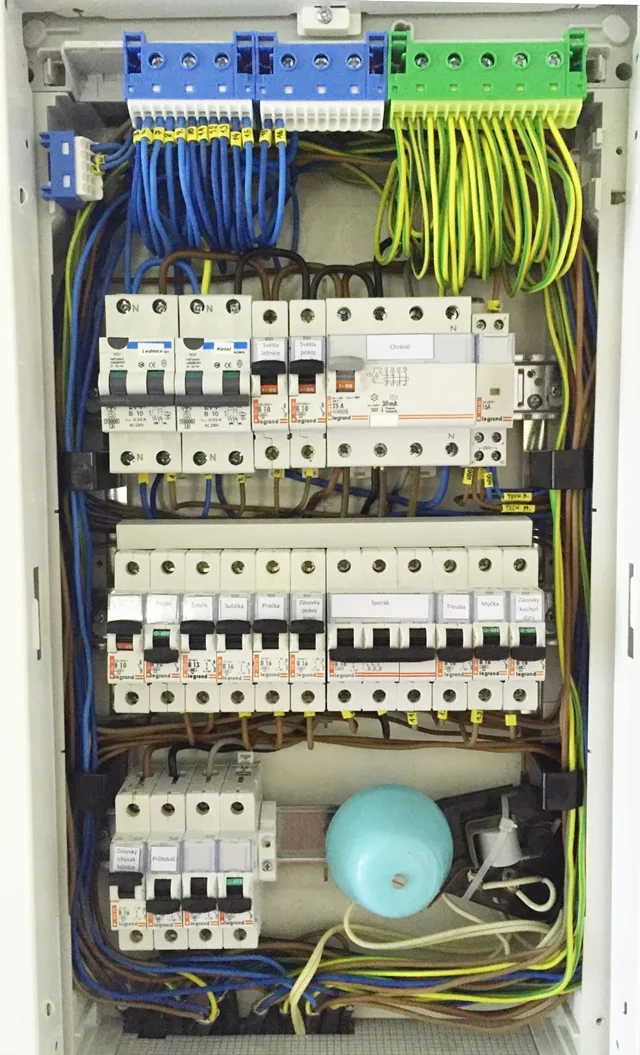

Jak připojit přívodní kabel k elektroměru a rozvaděči
Při instalaci přívodního kabelu do rodinného domu je nezbytné správně připojit kabel k elektroměru a hlavnímu rozvaděči. Tento postup vyžaduje dodržení barevného značení vodičů a bezpečnostních norem, které zajistí spolehlivý a bezpečný provoz elektroinstalace rodinného domu.
Umístění elektroměru
Elektroměr se standardně umisťuje na hranici pozemku vlastníka, nikoliv přímo na budovu. Toto umístění umožňuje snadný přístup pro odečet a servis bez nutnosti vstupu do objektu. Přívodní kabel vede od elektroměru dále do hlavního rozvaděče v domě.

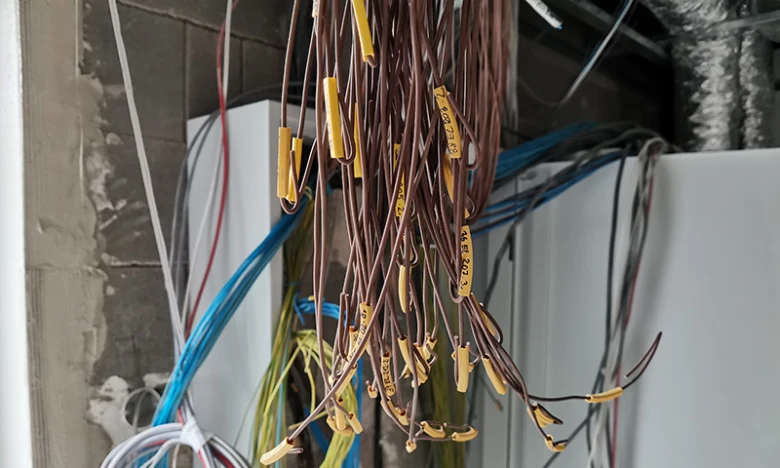

Zapojení vodičů podle barevného značení
Správné barevné značení vodičů přívodního kabelu je zásadní pro bezpečnost elektroinstalace rodinného domu. Platí tato pravidla:
- Fázový vodič má barvu hnědou nebo černou
- Nulový vodič je modrý
- Ochranný vodič je zelenožlutý
- Připojte fázový vodič (hnědý/černý) na svorku určenou pro fázi v elektroměru a rozvaděči.
- Zapojte nulový vodič (modrý) do příslušné svorky nulového vodiče.
- Připojte ochranný vodič (zelenožlutý) na svorku ochranného vodiče (PE), která zajišťuje uzemnění.
Tip: Používejte kabely typu CYKY s odpovídajícím průřezem a hloubkou uložení kabelu dle platných norem. Dodržení těchto pravidel je základem bezpečné instalace přívodního kabelu do domu.
Bezpečnostní normy a časté chyby při instalaci přívodního kabelu
Bezpečnostní normy a časté chyby při instalaci přívodního kabelu jsou klíčové pro správnou funkci a ochranu elektroinstalace rodinného domu. Nedodržení platných pravidel může vést k poruchám, požárům nebo nebezpečí úrazu elektrickým proudem.
Platné normy pro elektroinstalace
ČSN 33 2130 ed. 4 stanovuje přesné požadavky na dimenzování průřezů vodičů podle jmenovitého proudu jističů. Norma také upravuje pravidla pro jištění a bezpečné uložení kabelů v bytových instalacích. Součástí bezpečnostních opatření je doporučení instalace AFDD detektorů, které detekují obloukové výboje a významně zvyšují ochranu elektroinstalace rodinného domu.
Časté chyby při instalaci přívodního kabelu
Nejčastější chyby při instalaci přívodního kabelu do domu zahrnují nesprávnou hloubku uložení kabelu do země, která by měla být minimálně 70 cm, aby se zabránilo mechanickému poškození. Častým problémem je také špatné zapojení vodičů, používání nevhodných chrániček nebo nedodržení předepsaného jištění. Tyto chyby výrazně snižují bezpečnost elektroinstalace a mohou vést k poruše nebo nehodám.
- Nedodržení ČSN 33 2130 při dimenzování vodičů
- Nesprávná hloubka uložení kabelu
- Použití nevhodných chrániček a ochranných prvků
- Špatné zapojení vodičů v rozvaděči
- Nedostatečné jištění přívodního kabelu
Tip: Pro správný výběr přívodního kabelu k elektroměru v rodinném domě se doporučuje kabel typu CYKY dle požadovaného průřezu a jištění.
Jak monitorovat a diagnostikovat stav přívodního kabelu po instalaci
Metody diagnostiky kabelu
Pro hodnocení stavu přívodního kabelu se využívá pravidelné měření izolačního odporu megometrem s hodnotami nad 1 MΩ považovanými za bezpečné. Toto měření odhaluje poruchy izolace, jako jsou mikropoškození nebo vlhkost, které mohou vést ke zkratům. Termovizní kamera detekuje přehřátá místa, typicky nad 50 °C, což signalizuje nadměrný proud, špatné kontakty nebo mechanické poškození vodičů. Kombinace těchto metod umožňuje přesnou lokalizaci závad a minimalizuje riziko selhání přívodního kabelu.
Doporučení pro údržbu
Preventivní údržba zahrnuje vizuální kontrolu kabelu CYKY na praskliny izolace a známky mechanického poškození minimálně jednou za rok. Dále je nutné pravidelně měřit izolační odpor, zejména po zásahu do elektroinstalace nebo po extrémních povětrnostních podmínkách. Hloubka uložení kabelu v zemi by měla být minimálně 70 cm, aby se zabránilo mechanickému poškození a vlivu povrchových teplot. Správný výběr přívodního kabelu k elektroměru v rodinném domě, například CYKY 5×16 mm² pro jistič 25 A a délku vedení kolem 40 m, výrazně ovlivňuje dlouhodobou spolehlivost a bezpečnost.
- Měřit izolační odpor megometrem pravidelně, ideálně každé 2 roky
- Provádět termovizní kontrolu elektrických spojů a kabelů při revizích elektroinstalace
- Kontrolovat integritu izolace kabelu CYKY vizuálně a mechanicky
- Udržovat minimální hloubku uložení kabelu 70 cm v zemi dle ČSN 33 2130
- Zajistit správný průřez a typ přívodního kabelu podle délky a jmenovitého proudu jističe
Časté dotazy k výběru a instalaci přívodního kabelu do domu
Otázka: Jaký kabel je vhodný pro přívod elektřiny do rodinného domu?
Doporučuje se kabel CYKY 5×16 mm² pro jistič 25 A a délku vedení cca 40 metrů, vhodný pro uložení v zemi s kabelovou chráničkou.
Otázka: Jak hluboko se má zakopat přívodní kabel do země?
Minimální hloubka uložení kabelu je 60 cm, aby byla zajištěna mechanická ochrana a minimalizovalo se riziko poškození.
Otázka: Jaký průřez kabelu je vhodný pro jištění 16 A?
Pro jištění 16 A je standardní CYKY kabel s průřezem 3×2,5 mm², který zvládne proud až do cca 20 A.
Otázka: Kde se umisťuje elektroměr?
Elektroměr se instaluje na hranici pozemku, aby byla snadná přístupnost pro odečet a údržbu, nikoliv přímo na fasádu domu.
Otázka: Jaké je barevné značení vodičů?
Fázové vodiče jsou hnědé nebo černé, nulový vodič modrý a ochranný vodič zelenožlutý dle platných norem.
Otázka: Jaký kabel použít pro osvětlení v domě?
Pro osvětlení se běžně používá CYKY kabel 3×1,5 mm² s jištěním 10 A, což odpovídá běžné spotřebě.
Otázka: Jaký kabel je vhodný pro zásuvkové obvody?
Zásuvkové obvody se připojují kabelem CYKY 3×2,5 mm² s jištěním 16 A, aby bylo zajištěno bezpečné napájení.
Otázka: Jaké jsou nejčastější chyby při instalaci přívodního kabelu?
Nejčastější chyby zahrnují nedostatečnou hloubku uložení, nevhodné chráničky, nesprávné zapojení vodičů a nesoulad s jištěním.
Otázka: Jak se chrání přívodní kabel v podlaze?
V podlaze je nutné použít mechanicky odolnou kabelovou chráničku, která zabraňuje poškození při pokládce podlahových konstrukcí.
Otázka: Jak monitorovat stav přívodního kabelu?
Pravidelné měření izolačního odporu a použití termovizních kamer pomáhá odhalit přehřátí nebo poškození kabelu.
Otázka: Je vhodné použít hliníkový kabel jako přívodní?
Hliníkové kabely nejsou doporučovány pro nové instalace; používají se pouze při opravách starších vedení z důvodu nižší odolnosti.
Otázka: Jaké jsou doporučené normy pro instalaci přívodního kabelu?
Platná norma je ČSN 33 2130, která definuje požadavky na průřezy vodičů, jištění a bezpečnost elektroinstalace rodinných domů.
Otázka: Jaké ochranné prvky se doporučují pro přívodní kabel?
Doporučuje se instalace detektorů obloukových poruch (AFDD) a správné jištění podle výkonu, což zvyšuje bezpečnost celé elektroinstalace.
Otázka: Jaký kabel použít pro třífázový přívod?
Pro třífázový přívod se používá CYKY kabel 5×2,5 mm² nebo 5×4 mm² podle požadovaného výkonu a délky vedení.
Otázka: Co dělat, když mám vyšší odběry elektřiny?
Je nutné zvolit kabel s větším průřezem a odpovídající jistič, ideálně po konzultaci s odborným elektrikářem, aby byla zajištěna bezpečnost a spolehlivost.
