Šachty v technických instalacích slouží jako klíčové prvky pro přístup, kontrolu a ochranu inženýrských sítí. Jejich správný výběr a montáž ovlivňují bezpečnost i funkčnost vodoměrných a zasakovacích systémů. Výběr materiálů šachet a jejich typy přitom odpovídají specifickým požadavkům dané instalace.
Podstata v kostce
- Šachty v technických instalacích umožňují bezpečné vedení a servis inženýrských sítí s vnitřními průměry běžně 1000-1200 mm.
- Typy šachet zahrnují VS-ROTO, VSK a VSH, které se liší konstrukcí a použitím podle hloubky a prostředí.
- Materiály šachet zahrnují plastové roury Tegra 425, 600 a 1000 NG s geotextilním obalem, a betonové konstrukce podle ČSN EN 206-1.
- Zasakovací šachty Wavin jsou vhodné pro zasakování dešťové vody až do hloubky 6 m, instalace trvá přibližně 1 hodinu.
- Cena prací na šachtách obsahuje materiál, mzdy (106-165 Kč/hod), režii a zisk 9 %, přičemž betonové konstrukce se oceňují dle prostředí (XO, XC, XA).
Co jsou šachty v technických instalacích a jaké mají funkce
Šachty v technických instalacích představují specializované konstrukce, které umožňují bezpečný přístup k inženýrským sítím a zároveň chrání jejich vedení před poškozením. Typický vnitřní průměr šachet se pohybuje mezi 1000 a 1200 mm, což zajišťuje dostatečný prostor pro servisní zásahy a údržbu technických instalací. Jejich správná montáž a výběr materiálů podléhá normám, například ČSN EN 206-1, které definují požadavky na betonové šachty a další varianty.
Definice šachet v technických instalacích
Šachta v technických instalacích je vertikální stavební prvek určený k vedení a ochraně inženýrských sítí, jako jsou vodoměrné šachty nebo zasakovací šachty. Vnitřní průměr šachty obvykle činí 1000 až 1200 mm, což umožňuje přístup pracovníkům při montáži technických šachet i následné údržbě šachet. Šachty slouží nejen jako ochranný kryt instalací, ale také zajišťují přehledné a bezpečné prostředí pro kontrolu a servis vedení. Používají se různé materiály šachet, přičemž betonové a plastové šachty patří mezi nejčastější varianty.
Funkce šachet v inženýrských sítích
Hlavní funkcí šachet je umožnit bezpečný a pohodlný přístup k technickým instalacím, což výrazně usnadňuje servis a opravy inženýrských sítí. Šachty chrání vedení před mechanickým poškozením a nepříznivými vlivy prostředí, například vlhkostí či znečištěním. Díky šachtám lze provádět pravidelnou údržbu šachet a monitorovat stav instalací bez nutnosti rozsáhlých zásahů do okolní konstrukce. Tím se zvyšuje spolehlivost celé technické instalace a snižuje riziko poruch. Montáž technických šachet musí respektovat platné normy a konstrukční zásady, aby byla zajištěna jejich dlouhodobá funkčnost.
Typy šachet používaných v technických instalacích a jejich konstrukce
Typy šachet používaných v technických instalacích a jejich konstrukce zahrnují několik základních variant, které se liší konstrukčním provedením i vhodností použití. Výběr správného typu šachty ovlivňuje nejen funkčnost instalace, ale také její montáž a následná údržba.
Typy šachet: VS-ROTO, VSK a VSH
Nejpoužívanějšími typy šachet v technických instalacích jsou VS-ROTO, VSK a VSH. VS-ROTO představuje bezsvárovou samonosnou šachtu, která díky své konstrukci umožňuje rychlou a snadnou montáž bez nutnosti obetonování. VSK šachta je kruhová, svařovaná a určená k obetonování, čímž získává vysokou pevnost a odolnost podle normy ČSN EN 206-1. VSH šachty jsou hranaté a primárně slouží pro atypické sestavy, kde nelze použít standardní kruhové varianty. Všechny typy mají vnitřní průměr nebo rozměry v rozmezí 1000 až 1200 mm, což umožňuje snadný přístup a manipulaci při montáži i údržbě technických instalací.
| Typ šachty | Konstrukce | Vnitřní průměr (mm) | Vhodné použití |
|---|---|---|---|
| VS-ROTO | Bezsvárová, samonosná | 1000-1200 | Rychlá montáž, samonosné systémy |
| VSK | Kruhová, svařovaná | 1000-1200 | Betonování, trvalá pevnost |
| VSH | Hranatá, atypická | 1000-1200 | Speciální instalace |
Možnosti využití různých typů šachet v praxi
VS-ROTO šachty se často využívají tam, kde je požadavek na rychlou montáž a samonosnou konstrukci bez nutnosti betonáže, například u vodoměrných šachet nebo menších technických sestav. VSK šachty díky své svařované konstrukci a určení k obetonování poskytují dlouhodobou pevnost a stabilitu, což je ideální pro zasakovací šachty a jiné podzemní instalace, které podléhají větším zatížením. VSH hranaté šachty se uplatňují především při atypických návrzích technických instalací, kde standardní kruhové tvary nevyhovují. Při navrhování šachet je potřeba zohlednit nejen typ instalace, ale i možnosti montáže a požadavky na údržbu šachet, aby nedocházelo k častým opravám a poruchám. Výhody použití šachet spočívají v ochraně instalací, snadném přístupu pro kontrolu a možnostech zásahů bez narušení okolních konstrukcí.
Materiály používané pro šachty a jejich technické parametry
Materiály používané pro šachty v technických instalacích musí splňovat přísné technické požadavky a normy, zejména ČSN EN 206-1, která stanovuje pravidla pro výrobu a vlastnosti betonových konstrukcí. Betonové šachty se hodnotí podle prostředí, ve kterém budou instalovány, přičemž nejčastější třídy jsou XO (suché), XC (vlhké, bez chemických vlivů) a XA (chemicky agresivní prostředí). Tato klasifikace určuje složení betonu a jeho odolnost vůči vlhkosti a agresivním látkám.
Plastové šachtové roury značky Tegra představují významný materiál pro montáž technických šachet. Modely Tegra 425 a Tegra 600 jsou pevné a odolné, vhodné pro různé druhy instalací, zatímco Tegra 1000 NG je vybavena perforací a geotextilním obalem z PP/PE materiálu, což zajišťuje optimální filtraci a dlouhodobou životnost v zasakovacích šachtách nebo vodoměrných šachtách.
| Materiál | Charakteristika | Využití |
|---|---|---|
| Betonové konstrukce | Vyrobené dle ČSN EN 206-1, třídy XO, XC, XA | Vodoměrné šachty, technické šachty v náročném prostředí |
| Tegra 425 | Vysoce odolný plast | Montáž technických šachet, kanalizační instalace |
| Tegra 1000 NG | Perforovaný s PP/PE geotextilním obalem | Zasakovací šachty, filtrační systémy |
Jaké materiály se používají pro šachty v technických instalacích
Výběr materiálu šachty závisí na typu instalace a provozních podmínkách. Betonové konstrukce jsou preferovány tam, kde je požadována vysoká mechanická pevnost a odolnost vůči chemickým vlivům. Plastové šachty Tegra se využívají pro lehčí instalace a tam, kde je potřeba odolnost vůči korozi a rychlá montáž. Významnou roli hraje také údržba šachet, která musí respektovat vlastnosti zvoleného materiálu.
Funkce a specifické využití šachet v různých technických instalacích
Funkce a specifické využití šachet v různých technických instalacích představují klíčový prvek pro efektivní správu infrastruktury. Šachty usnadňují přístup k instalacím, zajišťují bezpečné vedení médií a zároveň umožňují jejich správnou údržbu.
Zasakovací šachty Wavin a jejich parametry

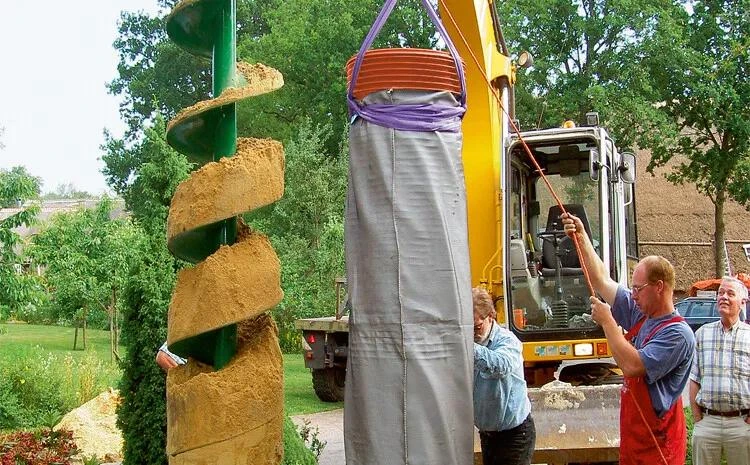

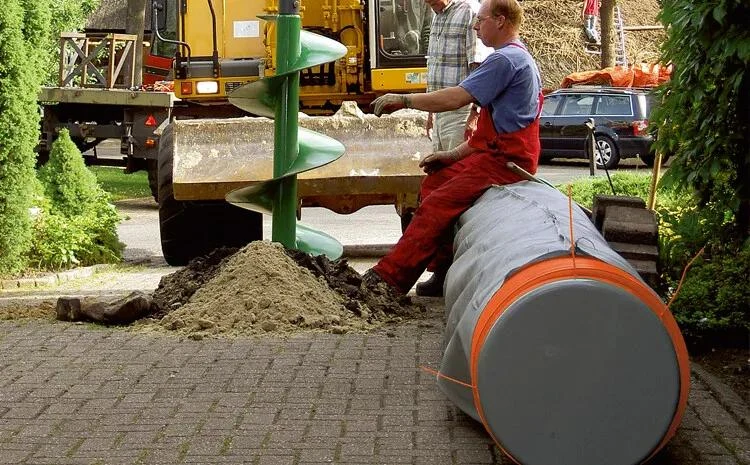

Zasakovací šachty značky Wavin slouží k efektivnímu vsáknutí dešťové vody do půdy, přičemž dosahují hloubky zasakování až 6 metrů. Tento typ šachet minimalizuje povrchový odtok vody a podporuje přirozenou infiltrace, čímž přispívá ke snížení rizika povodní a přetížení kanalizace. Montáž technických šachet Wavin vychází z materiálů odolných vůči vlhkosti a mechanickému namáhání, přičemž splňují normy ČSN EN 206-1 pro betonové konstrukce. Údržba šachet zahrnuje pravidelné kontroly průchodnosti a těsnosti, aby byla zajištěna dlouhodobá funkčnost.
Kanálové systémy OBO a kabelové nosné systémy KOPOS
V elektroinstalacích jsou kanálové systémy OBO základním prvkem pro bezpečné a přehledné vedení kabelů uvnitř šachet. Tyto systémy umožňují snadnou montáž a údržbu elektroinstalace, přičemž zajišťují ochranu proti mechanickému poškození. Kabelové nosné systémy KOPOS poskytují pevné uchycení kabelů, což minimalizuje riziko jejich uvolnění nebo poškození. Podzemní rozvaděče Langmatz jsou dalším příkladem využití šachet, kde umožňují spolehlivý přístup k elektrickým rozvodům a ochraně instalace. Praktické využití šachet v technických instalacích tak zahrnuje nejen vedení médií, ale i zlepšení bezpečnosti a přehlednosti celého systému.
- Zasakovací šachty Wavin podporují ekologické hospodaření s dešťovou vodou
- Kanálové systémy OBO zajišťují bezpečné vedení kabelů v elektroinstalacích
- Kabelové nosné systémy KOPOS poskytují stabilní upevnění kabelů v technických šachtách
- Dodržování norem ČSN EN 206-1 zaručuje kvalitu a životnost betonových šachet
Montáž a provozní požadavky na šachty v technických instalacích
Montáž technických šachet vyžaduje přesné dodržení hloubky přípojky, která závisí na typu instalace, například u vodoměrných šachet je běžná hloubka okolo 1,2 až 1,5 metru. Vnitřní rozměry šachty by měly být minimálně 1000 až 1200 mm, aby umožnily pohodlný přístup a manipulaci s instalacemi. Požadavky provozovatele často určují typ vstupního poklopu a povinné bezpečnostní prvky, jako jsou protiskluzové žebříky a těsnění, což zvyšuje bezpečnost při údržbě šachet.
Správná montáž šachty zahrnuje přesné uložení na pevný podklad a zajištění vodotěsnosti, přičemž materiály šachet musí splňovat normy ČSN EN 206-1, které garantují odolnost betonu proti zatížení a vlivům prostředí. Nesprávné osazení může vést k průsakům nebo deformacím konstrukce, proto je nutné vyvarovat se chybám při využití šachet v technických instalacích a dodržovat podrobné návody a parametry montáže šachet.
- Příprava podkladu – zajistit pevný a rovný základ dle projektové dokumentace
- Kontrola rozměrů – ověřit vnitřní rozměry a hloubku přípojky podle normy
- Osazení šachty – přesně umístit a vyrovnat šachtu v terénu
- Instalace bezpečnostních prvků – namontovat žebříky, poklopy a těsnění dle požadavků provozovatele
- Zkouška vodotěsnosti – provést kontrolu těsnosti a pevnosti konstrukce před zasypáním
Proč jsou šachty důležité v technických instalacích
Šachty umožňují bezpečný přístup k instalacím pro kontrolu a údržbu, přičemž jejich správná montáž a vybavení minimalizují riziko havárií a prodlužují životnost celé technické infrastruktury.
Normy, certifikace a ekonomika spojená se šachtami
Normy ČSN EN 206-1 stanovují přesné technické požadavky na betonové konstrukce používané při výrobě technických šachet, včetně vodoměrných a zasakovacích šachet. Betonové šachty se podle prostředí rozlišují do tříd odolnosti XO, XC a XA, které definují ochranu betonu proti různým korozivním vlivům, jako je karbonatace, chemické napadení nebo působení vlhkosti. Beton třídy XO se používá v prostředí bez nebezpečí koroze, třída XC je určena pro prostředí s karbonatací betonu, a třída XA pro agresivní chemická prostředí. Dodržení těchto tříd zajišťuje dlouhodobou životnost a bezpečnost instalovaných šachet.
Ekonomika montáže a údržby šachet zahrnuje několik klíčových nákladových složek. Průměrná hodinová mzda pracovníků se pohybuje v rozmezí 106 až 165 Kč, což výrazně ovlivňuje cenu práce při instalaci. K provozním a administrativním nákladům patří režijní náklady, které tvoří přibližně 54 % z celkových výdajů. Konečnou cenu montáže a údržby navyšuje zisková přirážka ve výši 9 % z celkových nákladů. Náklady na čerpání vody a pohotovost záložní čerpací soupravy se účtují samostatně a mohou ovlivnit celkový rozpočet projektu.
Typy šachet používaných v technických instalacích a jejich využití
| Nákladová položka | Rozmezí hodnot | Popis |
|---|---|---|
| Mzdy | 106-165 Kč/hod | Cena práce zahrnující montáž a údržbu technických šachet |
| Režie | 54 % | Provozní a administrativní náklady spojené s realizací projektu |
| Zisk | 9 % | Přirážka k celkovým nákladům pro pokrytí zisku |
Tip: Pro správný návrh šachet v technických instalacích je nezbytné přesně vybrat betonovou třídu podle prostředí, aby se předešlo předčasnému poškození konstrukce vlivem koroze nebo chemického napadení. Nedodržení norem ČSN EN 206-1 může vést k výraznému snížení životnosti šachet a zvýšeným nákladům na opravy.
Údržba, revize a bezpečnostní opatření u šachet
Údržba šachty v technických instalacích je klíčová pro zachování funkčnosti a bezpečnosti. Pravidelná kontrola těsnosti poklopů a stavu armatur zabraňuje průniku nečistot či vody, což může vést k poruchám systému. Revize šachty zahrnují ověření těsnosti a integritu materiálů, často betonových či plastových, odpovídajících normám ČSN EN 206-1, které zajišťují dlouhodobý provoz bez závad.
Bezpečnostní opatření u šachet zahrnují správnou montáž technických šachet s pevnými poklopy, ochranu proti pádu a zajištění přístupu pracovníků. Důležitá je také dezinfekce šachet, zejména u vodoměrných a zasakovacích šachet, kde hrozí kontaminace.
Dlouhodobá údržba a kontrola šachet v technických instalacích zahrnuje:
- pravidelné čištění a odstraňování nánosů
- kontrolu těsnosti a funkčnosti poklopů
- inspekci materiálů šachet, aby odpovídaly normám a nepropouštěly vlhkost
- dezinfekci proti bakteriálním a chemickým škodlivinám
- provádění revizí odbornou firmou pro odhalení skrytých závad
Tip: Chyby při využití šachet v technických instalacích, jako je zanedbání údržby nebo nesprávný výběr materiálu, často vedou k předčasným poruchám a hygienickým rizikům.
Moderní trendy a integrace chytrých technologií do šachet
Moderní trendy ve využití šachet v technických instalacích zahrnují integraci chytrých technologií, které výrazně zvyšují efektivitu správy i bezpečnost. Senzory ve šachtách, například ve vodoměrných nebo zasakovacích šachtách, umožňují průběžné monitorování stavu, průtoku a vlhkosti. Tato data se sbírají prostřednictvím monitorovacích systémů, jež upozorní na potenciální závady nebo nutnost údržby šachet.
Díky takovému řešení lze předcházet nákladným opravám a minimalizovat riziko havárií. Montáž technických šachet s integrovanými senzory odpovídá normám ČSN EN 206-1 a využívá moderní materiály šachet, které podporují dlouhodobou odolnost a funkčnost. Efektivní správa zahrnuje:
- pravidelný sběr dat ze senzorů
- automatické vyhodnocování stavu instalace
- plánování údržby šachet na základě reálných parametrů
Tím se optimalizuje provoz a prodlužuje životnost technických instalací.
Dopady šachet na životní prostředí a možnosti recyklace materiálů
Šachty v technických instalacích, jako jsou vodoměrné a zasakovací šachty, představují stavební prvek s významným dopadem na životní prostředí. Materiály šachet, především plastové a betonové, vyžadují ekologicky uvědomělý přístup při jejich výrobě i likvidaci. Plastové šachty zpravidla využívají PP/PE geotextil, který patří mezi recyklovatelné materiály, což umožňuje snížit ekologickou stopu těchto konstrukcí. Betonové šachty, vyráběné podle norem ČSN EN 206-1, lze částečně recyklovat, čímž se podporuje udržitelnost a efektivní využití surovin.
Návod na správné použití šachet v technických instalacích
- Volit materiály šachet s ohledem na možnost recyklace a environmentální dopad
- Zajistit pravidelnou údržbu šachet pro prodloužení jejich životnosti
- Při montáži technických šachet dbát na správné oddělení a třídění odpadu
- Používat certifikované materiály dle platných norem ČSN EN 206-1
- Upřednostnit šachty s recyklovatelnými obaly z PP/PE geotextilu
Tímto způsobem lze minimalizovat negativní dopady šachet na životní prostředí a přispět k udržitelnému rozvoji technických instalací.
Časté dotazy k šachtám v technických instalacích
Otázka: Jaké jsou standardní vnitřní rozměry šachet pro rodinné domy?
Vnitřní průměr šachet pro rodinné domy se pohybuje mezi 1000 a 1200 mm, což umožňuje pohodlný přístup k instalacím a servisní práce.
Otázka: Které materiály se nejčastěji používají pro výrobu šachet?
Pro šachty se nejčastěji používají plastové roury Tegra 425, 600 a 1000 NG s geotextilním rukávem a betonové konstrukce odpovídající normě ČSN EN 206-1.
Otázka: Jak dlouho trvá instalace zasakovací šachty Wavin?
Instalace zasakovací šachty Wavin trvá přibližně 1 hodinu, což minimalizuje dopady na provoz a okolí.
Otázka: Jaké jsou hlavní typy šachet v technických instalacích?
Mezi hlavní typy šachet patří VS-ROTO (bezsvárová a samonosná), VSK (kruhová svařovaná určená k obetonování) a VSH (hraná varianta pro atypické sestavy).
Otázka: Jaké normy platí pro betonové konstrukce šachet?
Betonové šachty se vyrábějí podle ČSN EN 206-1 a dělí se na třídy XO, XC a XA podle prostředí a odolnosti vůči korozi.
Otázka: Jaké jsou požadavky na montáž šachty?
Montáž vyžaduje zachování hloubky přípojky, kontrolu vnitřních rozměrů 1000-1200 mm a správné osazení s bezpečnostními prvky dle provozních požadavků.
Otázka: Jak často je potřeba provádět údržbu a revize šachet?
Údržba a revize jsou doporučeny pravidelně, zahrnují kontrolu těsnosti, stavu poklopů a funkčnosti armatur pro zajištění bezpečného provozu.
Otázka: Jaká bezpečnostní opatření jsou nutná u šachet?
Nutná jsou pevná krytí poklopů, bezpečný přístup, jasné označení a pravidelná kontrola stavu šachty.
Otázka: Jaké jsou environmentální dopady šachet?
Plastové i betonové materiály lze recyklovat, což snižuje ekologickou zátěž a přispívá k udržitelnosti instalací.
Otázka: Jaké chytré technologie lze integrovat do moderních šachet?
Lze instalovat senzory monitorující průtok, vlhkost a stav armatur pro efektivnější správu a prevenci poruch.
Otázka: Jaké jsou ekonomické náklady na instalaci šachty?
Náklady zahrnují mzdy v rozmezí 106-165 Kč/hod, režijní náklady 54 % a zisk 9 %, přičemž betonové šachty se oceňují podle konkrétního prostředí.
Otázka: Kde se nejčastěji používají šachty v technických instalacích?
Nejčastější využití je u vodoměrných šachet, elektroinstalací a zasakovacích šachet, kde umožňují přístup a ochranu instalací.
Otázka: Jaký je doporučený počet šachet v technické instalaci rodinného domu?
Pro rodinný dům se obvykle doporučují 2 až 3 šachty pokrývající hlavní technické instalace pro snadnou údržbu.
Otázka: Jaké jsou nejčastější chyby při návrhu šachet v technických instalacích?
Časté chyby zahrnují nesprávné dimenzování, nevhodné umístění přístupových otvorů a nedostatečnou hydroizolaci, což ovlivňuje funkčnost a životnost.
Otázka: Jaké jsou kroky správné montáže šachty v technické instalaci?
Montáž zahrnuje: 1. Přípravu podkladu a výkopu, 2. Osazení šachty podle projektové dokumentace, 3. Zajištění těsnosti a bezpečnosti použitím vhodných těsnicích materiálů.
