Beztlakové baterie a ohřívače vody vyžadují přesné zapojení, které zajistí bezpečný a spolehlivý provoz. Správná montáž ohřívače vody s beztlakovou baterií zabraňuje poškození zařízení i vzniku nebezpečných situací. Následující postup objasňuje klíčové kroky pro bezchybnou instalaci.
📊 Klíčová fakta
- Beztlakové ohřívače vody jsou určeny pro malé zásobníky do 20 litrů a vyžadují speciální beztlakové baterie.
- Beztlakové baterie mají tři připojovací hadičky, které zabraňují tlaku z vodovodního řádu vstoupit do ohřívače.
- Při instalaci je nutné přesně dodržet barevné označení hadic – modrá pro studenou vodu, červená pro přívod ohřáté vody.
- Mírné kapání z baterie po uzavření kohoutku je běžné a slouží jako bezpečnostní prvek proti poškození ohřívače.
- K instalaci jsou potřeba základní nástroje jako plochý klíč, francouzský klíč a těsnicí materiály (O-kroužky).
Jak zapojit beztlakový ohřívač vody krok za krokem
Příprava instalace
Před zahájením montáže je nutné uzavřít přívod vody na rohovém ventilu a odčerpat tlak otevřením kohoutku za baterií. Tento krok zabrání nežádoucímu vytékání vody během práce. Připravte si klíč plochý (velikost 19-22 mm) a francouzský klíč pro utažení šroubových spojů. Doporučuje se mít po ruce hadřík nebo nádobu na zachycení případné vody z hadic.

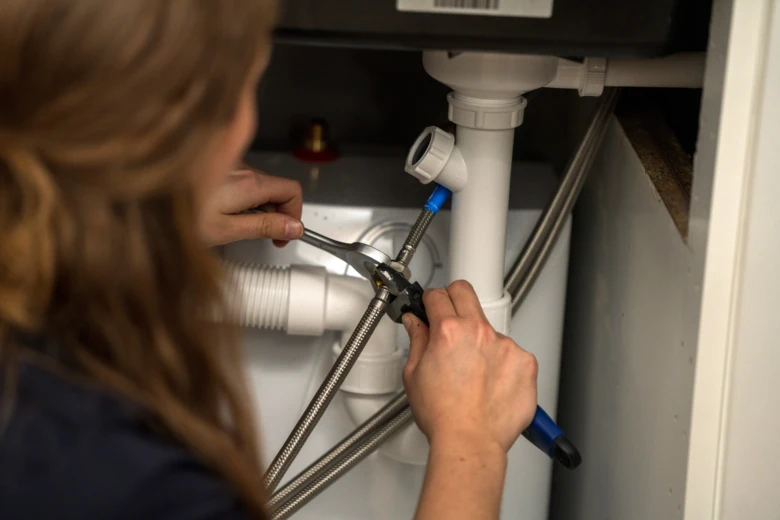

Připojení hadic a baterie
Beztlaková baterie se připojuje pomocí tří hadic s barevným značením: modrá hadice vede studenou vodu z rohového ventilu do baterie, červená hadice odvádí ohřátou vodu zpět z bojleru do baterie a třetí hadice přivádí studenou vodu do bojleru. Každý spoj opatřete kvalitním těsnicím kroužkem (například z gumy nebo silikonu) pro zabránění úniku vody. Spoje utahujte plochým klíčem a francouzským klíčem tak, aby byly pevné, ale bez přetahování, které by mohlo poškodit závity. V případě krátkých hadic použijte prodlužovací hadice schválené výrobcem.
Kontrola a spuštění
Po připojení všech hadic otevřete rohový ventil a pečlivě zkontrolujte spoje na přítomnost netěsností. Mírné kapání z výtokového ramínka baterie po uzavření kohoutku je normální a slouží jako bezpečnostní prvek proti přetlaku v ohřívači. Zajistěte, aby baterie správně regulovala průtok vody a aby ohřev probíhal bez zpětných tlaků. V případě jakýchkoliv netěsností nebo nesprávné funkce je nutné spojení znovu utáhnout nebo vyměnit těsnění.
Princip fungování beztlakových baterií a ohřívačů vody
Jak funguje beztlakový ohřívač vody?
Beztlakový ohřívač vody je vybaven třemi připojovacími hadičkami, které izolují tlak z vodovodního řádu od prostoru s ohřívanou vodou. Tento systém zabraňuje přetlaku v ohřívači, který je konstruován pro maximální objem 5 až 20 litrů, což odpovídá zásobování jednoho odběrného místa, například kuchyňského dřezu nebo umyvadla. Hadičky jsou pevně spojeny s beztlakovou baterií, která reguluje průtok vody a zamezuje přenosu tlaku z řádu do ohřívače. Tento princip zároveň umožňuje bezpečné vypnutí vody bez rizika poškození zařízení nebo úniku vody.
Jak správně zapojit beztlakový ohřívač vody?
Při zapojení beztlakového ohřívače vody je nezbytné přesně dodržet barevné značení tří připojovacích hadiček: modrá hadice pro přívod studené vody z rohového ventilu, dále hadice pro přívod vody do bojleru a hadice pro odvod ohřáté vody zpět do baterie. Před instalací je nutné vypnout přívod vody na rohovém ventilu a otevřením kohoutku odčerpat zbytkový tlak. Spoje se utěsňují originálními těsnicími kroužky nebo O-kroužky, aby se zabránilo únikům. Nesprávné zapojení hadiček nebo absence těsnění může vést k netěsnostem a poškození ohřívače. Správné zapojení zajišťuje bezpečný provoz a prodlužuje životnost zařízení.
Tipy pro instalaci beztlakového ohřívače vody a časté chyby při zapojení
Při montáži beztlakového ohřívače vody doporučuji:
- Použít originální těsnicí kroužky na všechny šroubové spoje
- Přesně dodržet barevné značení hadiček a jejich správné připojení podle návodu výrobce
- Vypnout přívod vody na rohovém ventilu a odčerpat tlak otevřením kohoutku před instalací
- Pravidelně kontrolovat stav baterie a hadic, zejména výstupní perlátor, který může být ucpaný a omezovat průtok
- Nechat odborně zkontrolovat instalaci, pokud není zajištěna správná funkčnost nebo dojde k netěsnostem
Nejčastější chyby při zapojení zahrnují nesprávné připojení hadiček, nedostatečné utěsnění spojů a uzavření výtoku vody, což může způsobit poškození ohřívače. Mírné kapání z baterie po uzavření kohoutku je normální a slouží jako ochrana proti přetlaku vznikajícímu expanzí vody při ohřevu. Dodržení těchto zásad zaručuje bezpečný a dlouhodobý provoz beztlakového ohřívače vody.
Typy beztlakových baterií a jejich vhodnost pro různé ohřívače
Beztlakové baterie se liší typem ovládání, délkou ramínka a materiálem, což ovlivňuje jejich vhodnost pro konkrétní ohřívače vody. Nejčastěji se setkáte s pákovými, kohoutkovými, stojánkovými a nástěnnými bateriemi. Každá z nich využívá keramickou kartuši o průměru 35-40 mm, která zajišťuje spolehlivé a bezporuchové řízení průtoku vody. Ramínka těchto baterií mají délku od 16 do 30 cm, což umožňuje přizpůsobit je různým typům beztlakových ohřívačů vody, zejména těm s objemem do 20 litrů.
Materiály, jako je chrom, zaručují odolnost proti korozi a snadnou údržbu baterie. Beztlaková baterie se sprchou je vhodná pro montáž ohřívače vody v menších koupelnách, kde je potřeba kombinovat funkce dřezu a sprchy. Při zapojení baterie je nutné respektovat nízkotlaký princip, aby nedocházelo k přetlaku v systému.
Tipy pro instalaci beztlakového ohřívače vody
| Typ baterie | Délka ramínka | Materiál | Vhodnost pro ohřívač |
|---|---|---|---|
| Páková | 20 cm | Chrom | Bojlery do 20 l |
| Kohoutková | 16 cm | Chrom | Menší stojánkové ohřívače |
| Stojánková | 30 cm | Chrom/kov | Větší beztlakové ohřívače |
| Nástěnná | 25 cm | Chrom | Kombinace s baterií se sprchou |
Odborná rada: Pro správné zapojení baterie je třeba zajistit, aby byl systém bez tlaku, což prodlužuje životnost ohřívače a minimalizuje riziko kapání baterie.
Bezpečnostní aspekty a správná obsluha beztlakových baterií
Beztlaková baterie chrání nízkotlaký ohřívač vody před tlakem z vodovodního řádu tím, že zamezuje jeho přímému průchodu do zařízení. Konstrukce baterie zahrnuje tři připojovací hadičky, které izolují tlak z řádu a umožňují bezpečný tok vody pouze při odběru. Mírné kapání z výtokového ramínka po uzavření kohoutku představuje bezpečnostní prvek, který uvolňuje přetlak vznikající při ohřevu vody a zabraňuje poškození ohřívače. Tento jev odpovídá normálnímu provozu a není známkou závady.
Pravidelná údržba beztlakové baterie, zejména čištění perlátoru a kontrola těsnění, je nezbytná pro zachování správného průtoku vody a prevenci usazování vodního kamene či nečistot. Zanesený perlátor může omezit průtok, zvýšit tlak v systému a způsobit poruchy ohřívače. Nedostatečná údržba vede k rychlejšímu opotřebení keramických kartuší a těsnicích prvků, což zvyšuje riziko netěsností a následných škod.
Jaké jsou výhody beztlakových baterií u ohřívačů vody
- Chrání nízkotlaký ohřívač před tlakem z vodovodního řádu, který může přesáhnout 0,3 MPa a poškodit zařízení
- Umožňují bezpečné uvolnění přetlaku kapáním, které zabraňuje prasknutí ohřívače při expanzi vody při ohřevu
- Konstrukce s třemi připojovacími hadičkami zajišťuje správný směr toku vody a izolaci tlaku
- Vyžadují pravidelnou údržbu perlátoru a těsnění pro zachování průtoku a funkčnosti
- Snižují riziko poškození a netěsností při správném zapojení podle výrobního návodu
Tip: Pro montáž beztlakové baterie je vhodné použít francouzský klíč a plochý klíč, těsnicí O-kroužky a stabilizační desky. Před zapojením je nutné uzavřít vodu na rohovém ventilu a odčerpat tlak otevřením kohoutku. Po instalaci je třeba provést zkoušku těsnosti a funkčnosti.
Správná instalace a pravidelný servis beztlakové baterie prodlužují životnost nízkotlakého ohřívače vody a minimalizují riziko havárií způsobených přetlakem nebo netěsnostmi. U nejasností nebo zásahů do elektroinstalace doporučuji využít služeb odborné firmy s platnou revizí.
Údržba a péče o beztlakové baterie a ohřívače vody
Údržba beztlakové baterie a ohřívače vody je nezbytná pro správnou funkci a dlouhou životnost zařízení. Pravidelné čištění a včasné řešení kapání či netěsností zabrání poškození a zhoršení výkonu.
Čištění perlátoru
Perlátor je nejčastějším místem, kde se usazuje vodní kámen. Pro zajištění správného průtoku vody je třeba pravidelně odstraňovat tyto usazeniny. Vyjměte perlátor a namočte jej do roztoku octa nebo speciálního odstraňovače vodního kamene na 30 minut, poté opláchněte pod tekoucí vodou.
Řešení kapání a netěsností
Kapání baterie často signalizuje poškozené těsnicí kroužky nebo usazený vodní kámen, který způsobuje netěsnost. Doporučený postup údržby baterie zahrnuje:
- Kontrolu těsnicích kroužků – vyměňte poškozené díly pro zastavení kapání.
- Vyčištění mechanických částí – zajistěte odstranění vodního kamene z vnitřku baterie.
- Utěsnění spojů – přitáhněte nebo vyměňte spoje při netěsnostech.
Pravidelná údržba výrazně prodlužuje funkčnost nízkotlaké baterie i beztlakového ohřívače vody.
Rozdíl mezi beztlakovým a tlakovým ohřívačem vody
Beztlakové ohřívače vody jsou určeny pro malé zásobníky do 20 litrů a vždy mají jedno odběrné místo. Vyžadují použití speciální beztlakové baterie, která je přizpůsobena nižšímu tlaku vody a jejíž zapojení baterie musí respektovat technické požadavky ohřívače. Naopak tlakové ohřívače vody zásobují více odběrných míst a používají tlakové baterie, které snesou vyšší tlak z rozvodné sítě. Rozdíl mezi beztlakovým a tlakovým ohřívačem vody spočívá v konstrukci, funkci i způsobu montáže ohřívače vody a baterií. Při údržbě baterie je třeba zohlednit typ, aby nedocházelo k poškození zařízení.
| Parametr | Beztlakový ohřívač | Tlakový ohřívač |
|---|---|---|
| Počet odběrných míst | Jedno | Více |
| Typ baterie | Beztlaková baterie (nízkotlaká) | Tlaková baterie |
| Montáž | Nutné speciální zapojení baterie | Standardní zapojení baterie |
Jak zapojit beztlakovou baterii k ohřívači vody
Správné zapojení beztlakové baterie k ohřívači vody zahrnuje připojení přímo na výstup ohřívače s ohledem na nízký tlak a zabezpečení proti zpětnému proudění vody.
Časté dotazy (FAQ) k beztlakovým bateriím a ohřívačům vody
Otázka: Jak správně zapojit beztlakový ohřívač vody?
Vypněte vodu na rohovém ventilu, připojte tři hadice podle barevného značení (modrá pro studenou vodu, červená pro ohřátou), použijte těsnicí kroužky a utáhněte spoje. Po zapojení otevřete ventil a zkontrolujte netěsnosti.
Otázka: Proč beztlakové ohřívače potřebují speciální baterii?
Beztlaková baterie zabraňuje tlaku z vodovodního řádu vniknout do ohřívače, což by mohlo zařízení poškodit. Umožňuje ohřev vody v malém zásobníku do 20 litrů pro jedno odběrné místo.
Otázka: Jak funguje beztlaková baterie?
Beztlaková baterie má tři hadice, které uzavírají tlak vody z řádu. Při otevření kohoutku protéká studená voda do ohřívače a vytlačuje ohřátou vodu zpět do baterie, kde se míchá a pouští ven.
Otázka: Jaký je rozdíl mezi beztlakovým a tlakovým ohřívačem vody?
Beztlakové ohřívače mají zásobník do 20 litrů a pracují s beztlakovou baterií pro jedno odběrné místo, tlakové ohřívače zásobují více míst a vyžadují tlakové baterie s přímým přívodem tlaku.
Otázka: Které nástroje potřebuji pro montáž beztlakové baterie a ohřívače?
Potřebujete plochý klíč, francouzský klíč, těsnicí kroužky (O-kroužky) a hadřík na zachycení vody během montáže.
Otázka: Co znamená mírné kapání z beztlakové baterie po uzavření kohoutku?
Mírné kapání je běžný bezpečnostní prvek, který uvolňuje tlak při expanzi vody v ohřívači. Kapání nesmí být silné ani trvalé.
Otázka: Jak často mám kontrolovat beztlakovou baterii a ohřívač?
Kontrola údržby by měla probíhat minimálně jednou za 6 měsíců, se zaměřením na perlátor a těsnost spojů, aby se předešlo únikům vody.
Otázka: Jak řešit netěsnosti a kapání u beztlakové baterie?
Zkontrolujte a vyměňte těsnicí kroužky, utáhněte šroubové spoje, případně vyměňte poškozené díly baterie.
Otázka: Mohu beztlakovou baterii použít pro více odběrných míst?
Ne, beztlakové baterie jsou určeny pouze pro jedno odběrné místo, např. dřez nebo umyvadlo. Více míst vyžaduje tlakové baterie a ohřívače.
Otázka: Jak vybrat správnou beztlakovou baterii k ohřívači vody?
Vyberte baterii určenou pro ohřívače do 20 litrů, s keramickou kartuší průměru 35-40 mm a délkou ramínka 16-30 cm podle instalace.
Otázka: Jak připojit beztlakovou baterii se sprchou?
Postup je obdobný jako u standardní baterie, důležitá je kompatibilita přepínače a délka ramínka pro správnou funkci sprchy.
Otázka: Jaký je správný postup zapojení beztlakové baterie?
Připojte modrou hadici ke studené vodě, červenou k ohřívači, použijte těsnicí kroužky a pevně utáhněte spoje, pak otevřete ventil a ověřte netěsnosti.
Otázka: Co je potřeba vědět před instalací beztlakového ohřívače vody?
Zkontrolujte správný typ baterie, vypněte vodu na rohovém ventilu, připravte nástroje a dodržujte barevné značení hadic při montáži.
Otázka: Jaké jsou nejčastější chyby při zapojení beztlakového ohřívače?
Chyby zahrnují nesprávné připojení hadic, nedostatečné utažení spojů, použití nevhodné baterie a úplné uzavření výtoku, což může poškodit ohřívač.
Otázka: Jak rozpoznat beztlakový ohřívač a jak jej správně zapojit?
Beztlakový ohřívač má zásobník do 20 litrů a vyžaduje beztlakovou baterii s třemi hadicemi. Zapojení musí respektovat barevné značení a nesmí se uzavírat výtok.
Tip: Při montáži ohřívače a beztlakové baterie se doporučuje konzultace s odborníkem kvůli správnému zapojení a bezpečnosti zařízení.
