Konstrukční a kovové spoje představují základ pevnosti a stability dřevěných konstrukcí. Správný výběr tesařských spojů a kvalitních vrutů do dřeva zajistí dlouhodobou odolnost a bezpečnost stavby. Tento přehled nabízí praktické rady pro efektivní spojování dřeva s kovem.
Rychlý přehled
- Vruty do dřeva mají délku minimálně 2-3× větší než tloušťka spoje a pro exteriér se používají nerezové nebo pozinkované materiály.
- Hřebíky mají průměr 2,7-8 mm a délku 40-200 mm, často se používají pro rychlou montáž bez demontáže.
- Rohové spoje dřeva se dělí na čep a dlab, čep a rozpor, kolíkové a přeplátované spoje, které ovlivňují pevnost konstrukce.
- Ploché ocelové plechy a úhelníky se používají k zpevnění a spojení dřevěných prvků v konstrukcích, volba závisí na zatížení a rozměrech.
- Lepená konstrukční spojení využívají lepidla jako PVAc, UF a PUR, s lisovacím tlakem min. 0,6 MPa pro pevnost spoje.
Přehled spojovacích materiálů pro dřevěné konstrukce
Základní spojovací materiály pro konstrukční spoje dřeva a kovu tvoří vruty, hřebíky, kolíky, šrouby a svorníky. Vruty do dřeva musí mít délku 2-3× větší než tloušťka spojovaného materiálu, aby zajistily pevné a trvanlivé spojení. Hřebíky používané na dřevěné konstrukce mají průměr 2,7-8 mm a délku v rozmezí 40-200 mm, což umožňuje přizpůsobit je různým tloušťkám a typům dřeva. Kolíky vyžadují přesné vyvrtání otvorů o 1 mm hlubších než je délka kolíku, aby se zabránilo nežádoucímu pnutí a poškození dřeva. Povrchová úprava spojovacího materiálu, jako je nerezový nebo pozinkovaný materiál, chrání spoje proti korozi a je nezbytná zejména v exteriéru.
Jak vybrat správný spojovací materiál pro dřevo a kov
- Vruty do dřeva – délka 2-3× tloušťka materiálu, vhodné pro pevné spoje tesařských konstrukcí
- Hřebíky na dřevo – průměr 2,7-8 mm, délka 40-200 mm, použití podle typu konstrukce
- Kolíky – otvory o 1 mm hlubší než délka kolíku, vhodné pro přesné tesařské spoje
- Šrouby a svorníky – pro spojení kovových prvků s dřevěnými nosníky
- Povrchová úprava – nerezový nebo pozinkovaný materiál zajišťuje odolnost proti vlhkosti a korozi
Volba správného spojovacího materiálu je klíčová pro kvalitu a životnost konstrukčních a kovových spojů na dřevěné konstrukce.
Typy konstrukčních spojů dřeva a jejich charakteristika
Konstrukční spoje dřeva se dělí na několik základních typů, které se liší pevností a použitím v praxi. Rozlišujeme rohové a středové spoje, přičemž každý typ má své specifické konstrukční řešení vhodné pro různé části dřevěné konstrukce. Tesařské spoje kladou důraz na pevnost a nosnost, zatímco truhlářské spoje často preferují přesnost a estetiku. Podrobnější informace poskytuje zdroj EAgri.cz, který uvádí také normy spojování dřeva a doporučené postupy.
Rohové spoje dřeva

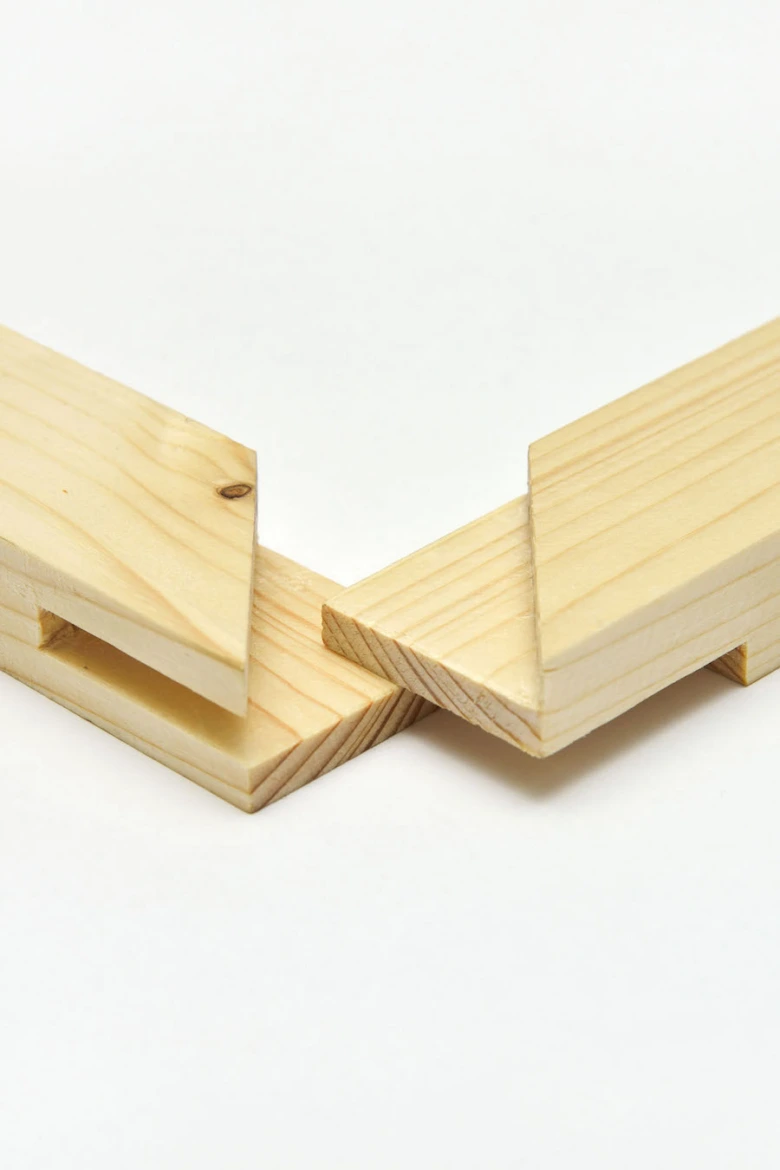

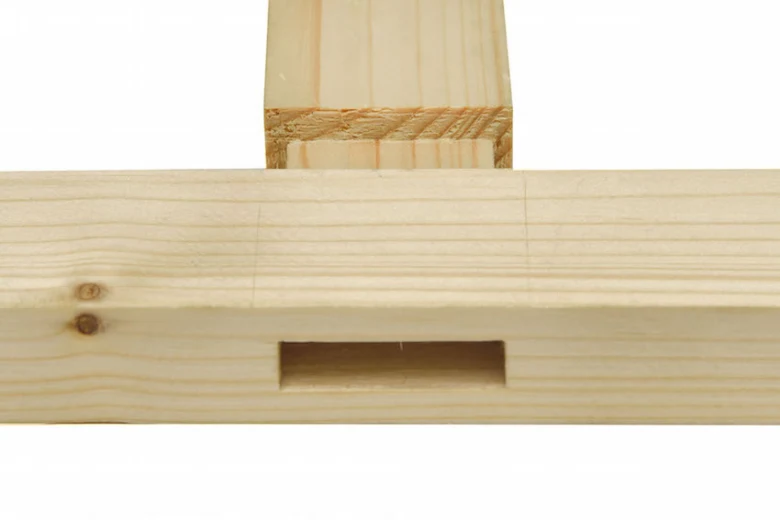

Rohové spoje zahrnují čep a dlab, čep a rozpor, kolíkové spoje a přeplátování. Čep a dlab patří mezi nejpevnější tesařské spoje, kde čep přesně zapadá do dlabu, což zajišťuje vysokou stabilitu rámových konstrukcí. Čep a rozpor je varianta s pevnějším zajištěním, vhodná pro zatížené spoje. Kolíkové spoje doplňují pevnost mechanickým svorníkováním. Tyto spoje jsou základem pro stabilní rohové konstrukce dřeva.
Středové spoje a ozuby
Středové spoje se realizují pomocí zadlabaných čepů, kolíků a přeplátování, které zajišťují pevnost celistvých dřevěných prvků. Ozuby mají úhel mezi 75 a 80 stupni, což vytváří samosvorný spoj s vysokou odolností vůči posuvným silám. Tento druh spoje se často využívá tam, kde je potřeba pevné vedení a odolnost vůči deformacím. Ozuby patří k nejefektivnějším konstrukčním spojům dřeva.
Spojení na pero a drážku
Spojení na pero a drážku se používá hlavně u zásuvek, regálů a zárubní, kde není kladen tak vysoký požadavek na pevnost. Tento spoj je méně pevný než ozuby, protože pero zasunuté do drážky zajišťuje spíše správné umístění a usazení dílů než vysokou mechanickou odolnost. Přesto je pero a drážka velmi praktickým spojem v truhlářství pro přesné a snadné sestavení dílů.
Tip: Při konstrukčním spojování dřeva je vhodné kombinovat vhodné kovové spoje na dřevo, jako jsou kovové úhelníky a vruty do dřeva, aby se zvýšila celková pevnost konstrukce a zabránilo se poškození materiálu.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

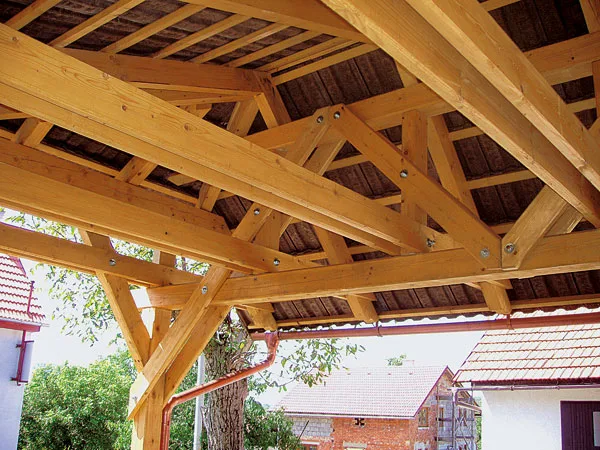

Kovové spojovací prvky a jejich montáž na dřevo

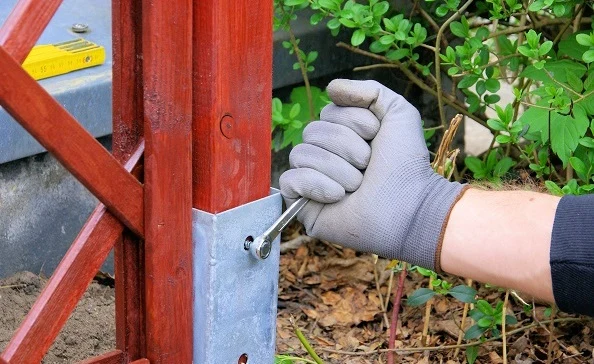

Kovové spojovací prvky představují klíčový prostředek pro zpevnění a trvalé spojení dřevěných konstrukcí. Nejčastěji se používají pozinkované ocelové ploché plechy, úhelníky a spojky s prolisovanými hroty, které zajišťují odolnost proti korozi a mechanickému namáhání. Tyto prvky se montují pomocí vrutů do dřeva s hlubokým závitem, hřebíků o průměru 2,7-8 mm nebo šroubů podle charakteru spoje a zatížení konstrukce.
Při montáži je nezbytné dodržet doporučený počet spojovacích prvků podle typu spoje a zatížení – například u namáhaných spojů se používá plech z obou stran a minimálně 4 vruty na každý spoj. Pozinkované povrchy je třeba pravidelně kontrolovat, zejména při venkovním použití, a poškozenou zinkovou vrstvu ošetřit zinkovým sprejem, aby se zabránilo předčasné korozi kovových prvků.
Jak správně spojit kovové a dřevěné konstrukce
Výběr spojovacího materiálu závisí na druhu spoje a požadované pevnosti. Vruty do dřeva musí mít délku minimálně 2-3× větší než tloušťka připojovaného dřeva, aby zajistily dostatečnou pevnost bez poškození materiálu. Hřebíky se používají pro rychlé spoje s nižším zatížením, přičemž délka hřebíků se volí podle tloušťky dřeva (40-200 mm). Kovové úhelníky a ploché plechy rozkládají síly v konstrukci a stabilizují tesařské spoje, přičemž úhelníky se využívají zejména pro spoje v pravém úhlu.
Tip: Předvrtání otvorů pro vruty o průměru o 0,1-0,2 mm menším než průměr vrutu snižuje riziko praskání dřeva a zachovává integritu konstrukce. U tvrdých dřevin je předvrtání povinné, u měkkých dřevin se doporučuje.
Speciální ukotvení a technologie pro kovové spoje
Zemní vruty z nerezové oceli pro ukotvení trámů
Zemní vruty z nerezové oceli slouží k pevnému a trvanlivému ukotvení dřevěných trámů přímo do země bez nutnosti betonového základu. Tyto vruty mají průměr 76-120 mm a délku 600-1500 mm, což zajišťuje dostatečnou stabilitu i při vysokém zatížení konstrukce. Nerezová ocel s minimální tloušťkou povrchové vrstvy 10 mikrometrů poskytuje vynikající odolnost proti korozi v exteriérových podmínkách, včetně vlhkosti a změn teplot. Montáž spočívá v zašroubování vrutu do podloží pomocí speciálního nářadí, přičemž lze dosáhnout okamžité nosnosti bez čekání na vytvrdnutí.
Chemické kotvy na bázi vinylesteru pro pevné spojení kovu a dřeva
Chemické kotvy s vinylesterovou pryskyřicí představují moderní řešení pro ukotvení kovových spojovacích prvků, například ocelových úhelníků, do dřevěných konstrukcí. Vinylesterové kotvy vytvářejí pevný a rovnoměrně rozložený spoj, který minimalizuje riziko prasknutí nebo poškození dřeva. Při aplikaci se vrtá otvor o průměru odpovídajícím průměru kotvy, do kterého se vloží chemická směs a následně kovový prvek. Po vytvrdnutí dosahuje spoj vysoké pevnosti v tahu i smyku, což je zásadní pro statickou stabilitu nosných konstrukcí.
Montáž kovových úhelníků na dřevěné konstrukce
Přesná montáž kovových úhelníků vyžaduje použití vhodných spojovacích materiálů a dodržení technologických postupů. Pro pevné spoje se doporučují tesařské vruty do dřeva s délkou minimálně 3× větší než tloušťka připojovaného materiálu, například 6×120 mm pro trám o tloušťce 40 mm. Vruty by měly být nerezové nebo silně pozinkované pro venkovní použití. Hřebíky s průměrem 3,1-4 mm a délkou 60-100 mm jsou vhodné pro rychlou fixaci, avšak nevhodné pro demontovatelné spoje. Při montáži je nutné zajistit, aby kovový úhelník přesně přiléhal k dřevu bez mezer, a upevnit jej minimálně čtyřmi vruty nebo hřebíky podle zatížení.
Výhody a efektivita použití těchto technologií
Použití zemních vrutů a vinylesterových kotev výrazně zvyšuje životnost a stabilitu dřevěných konstrukcí. Zemní vruty umožňují rychlou a čistou instalaci bez betonování a zároveň zajišťují nosnost až 10 kN na jeden vrut. Chemické kotvy minimalizují riziko vzniku trhlin a umožňují rovnoměrné rozložení sil v konstrukci. Kombinace těchto prvků s kvalitními vruty a hřebíky zaručuje pevné a bezpečné spoje kovu s dřevem, které splňují požadavky ČSN EN 1995-1-1 pro navrhování dřevěných konstrukcí.
Tip: Pro venkovní konstrukce je nezbytné používat spojovací materiály s povrchovou úpravou odpovídající exteriérovým podmínkám, například nerezové nebo silně pozinkované vruty, aby se zabránilo korozi a degradaci spoje.
Lepené spoje v dřevěných konstrukcích
Lepené spoje patří mezi nejpoužívanější konstrukční spoje dřeva díky své pevnosti a možnosti spojovat různé druhy dřevin, včetně kombinací s kovovými prvky. Pro tyto spoje se používají typy lepidel jako PVAc, močovinoformaldehydová (UF), PUR Prepolymer a epoxidová lepidla. PUR Prepolymer je vhodné pro měkké, tvrdé i tropické dřeviny, zatímco epoxidová lepidla vynikají vysokou odolností proti vlhku a teplotám, což je klíčové pro dlouhodobě odolné konstrukční spoje dřevěných trámů.
Pro správné lepení dřeva je nutný lisovací tlak minimálně 0,6 MPa, který zajišťuje pevnost spoje a správné rozložení lepidla. Přesná aplikace a dostatečná doba sušení jsou nezbytné pro dosažení optimální pevnosti.
Návod na konstrukční spoje kovu a dřeva
- Příprava povrchu – očistěte dřevo i kov od nečistot a prachu
- Nanesení lepidla – rovnoměrně aplikujte vhodné lepidlo podle typu materiálu
- Spojení dílů – pevně přitlačte spoje lisovacím tlakem minimálně 0,6 MPa
- Vytvrzení spoje – nechte spoj schnout dle doporučení výrobce lepidla
- Kontrola kvality – ověřte pevnost spoje, případně doplňte mechanické kotvení vruty do dřeva nebo hřebíky na dřevo
Tip: Kombinace lepených spojů s tesařskými spoji nebo kovovými úhelníky zvyšuje stabilitu a bezpečnost konstrukce.
Normy, odolnost a ekologické aspekty spojů
Normy, odolnost a ekologické aspekty spojů představují základní kritéria pro výběr vhodných konstrukčních a kovových spojů na dřevěné konstrukce. Dodržování platných předpisů zajišťuje bezpečnost i dlouhodobou funkčnost, zatímco správná volba materiálů minimalizuje dopad na životní prostředí.
Platné normy a standardy v ČR a EU
V České republice a Evropské unii platí normy ČSN EN 1995, která specifikuje návrh a provedení konstrukčních spojů dřeva, a ČSN EN ISO 9227, která stanovuje metody testování korozní odolnosti kovových spojovacích prvků. Tyto normy vymezují požadavky na tesařské spoje, vruty do dřeva i kovové spoje na dřevo, čímž zajišťují jejich bezpečnost a trvanlivost.
| Norma | Oblast použití | Význam pro spoje |
|---|---|---|
| ČSN EN 1995 | Konstrukční spoje dřeva | Návrh a provedení spojů |
| ČSN EN ISO 9227 | Testování korozní odolnosti | Posouzení odolnosti kovových prvků |
| ČSN EN 14358 | Lepené spoje dřeva | Kvalita a pevnost lepených spojů |
Testování korozní odolnosti a vliv klimatu
Korozní odolnost kovových spojovacích materiálů se testuje v různých klimatických podmínkách, aby se předpověděla životnost spojů. Vlhkost a teplotní změny přímo ovlivňují pevnost spojů a mohou vést k poškození dřeva nebo korozi kovových prvků, což zkracuje jejich funkční dobu. Správný výběr materiálů proto zvyšuje dlouhodobou odolnost konstrukce.
Ekologické a recyklační aspekty spojovacích materiálů
Ekologie spojovacích materiálů zahrnuje možnost recyklace kovových i dřevěných prvků. Použití recyklovatelných hřebíků na dřevo, vrutů a kovových úhelníků snižuje environmentální zátěž. Dále se doporučuje volit materiály s certifikací šetrnou k přírodě, což podporuje udržitelnost stavebních projektů.
- Recyklace kovových spojovacích prvků výrazně snižuje energetickou náročnost výroby
- Ekologické tesařské spoje minimalizují chemické ošetření dřeva
- Výběr vhodných materiálů pomáhá předejít předčasné likvidaci konstrukcí
Tip: Pro zvýšení životnosti spojů doporučuje norma ČSN EN 1995 používat ochranné povrchové úpravy, které zlepšují korozní odolnost a zabraňují degradaci dřeva pod kovovými spoji.
Praktické tipy pro montáž a kontrolu kvality spojů
Správný postup montáže spojů
Montáž konstrukčních a kovových spojů začíná očištěním a vysušením dřeva, přičemž doporučené ošetření zahrnuje aplikaci impregnačního nátěru proti vlhkosti a houbám. Spojovací materiály je nutné vybírat podle charakteru zatížení: pro staticky namáhané spoje používejte tesařské vruty s délkou minimálně 2,5× větší než tloušťka připojovaného dřeva. Vruty se instalují rovnoměrně, v rozteči 150-200 mm, aby se zabránilo koncentraci napětí. Kovové úhelníky a plechy se připevňují minimálně čtyřmi vruty na každou stranu spoje, přičemž povrchová úprava musí odpovídat prostředí – nerezová ocel pro exteriér, pozinkovaný materiál pro interiér. Po montáži se provádí kontrola pevnosti spoje vizuální kontrolou a zatížením mírným tlakem o síle 100-150 N, aby se ověřila stabilita a absence vůlí.
Prevence poškození dřeva a chyby
Mezi nejčastější chyby patří použití vrutů kratších než 2× tloušťka spoje, což výrazně snižuje únosnost spoje. Nedostatečná protikorozní ochrana spojovacích prvků vede k oxidaci, která způsobuje zbarvení a degradaci dřeva v okolí spoje. Nesprávné rozmístění vrutů, například příliš blízko okrajům dřeva (méně než 15 mm), vyvolává praskliny a oslabení konstrukce. Příliš husté nebo naopak příliš řídké rozmístění spojovacích prvků narušuje rovnoměrné rozložení zatížení a může vést k deformacím. Pro zajištění dlouhodobé životnosti se doporučuje používat vruty s protikorozní úpravou odpovídající danému prostředí a dodržet minimální počet spojovacích prvků podle ČSN EN 1995-1-1, například minimálně 4 vruty na spojení trámů o průřezu 60×120 mm.
Tip: Pravidelná vizuální kontrola spojů alespoň jednou ročně a doplnění chybějících nebo poškozených spojovacích prvků výrazně prodlužuje životnost konstrukce a předchází skrytým poškozením dřeva.
Časté dotazy
Jaký průměr a délku mají běžné hřebíky pro dřevěné konstrukce?
Běžné hřebíky mají průměr 2,7-8 mm a délku 40-200 mm, podle evropských standardů.
Jaká je doporučená délka vrutů do dřeva?
Délka vrutu by měla být minimálně 2-3× větší než tloušťka připojovaného materiálu.
Jaké povrchové úpravy jsou vhodné pro spojovací materiály v exteriéru?
Pro venkovní použití jsou vhodné nerezové nebo silně pozinkované materiály, které odolávají vlhkosti a korozi.
Co jsou rohové spoje dřeva a jaké typy existují?
Rohové spoje zahrnují čep a dlab, čep a rozpor, kolíkové spoje a přeplátování, které zajišťují pevnost konstrukce.
Jak se provádí montáž plochých ocelových plechů na dřevěné konstrukce?
Montáž probíhá přiložením plechu přes spoj a upevněním pomocí vrutů, hřebíků nebo šroubů, přičemž je nutné ověřit počet spojovacích prvků.
Jaké jsou výhody použití zemních vrutů pro ukotvení trámů?
Zemní vruty jsou vyrobeny z nerezového materiálu, mají dlouhou životnost a umožňují rychlou a pevnou montáž.
Jaký lisovací tlak je potřebný při lepení dřevěných konstrukcí?
Minimální lisovací tlak při lepení dřeva je 0,6 MPa, který zajišťuje pevné spojení.
Jaké druhy lepidel se používají pro konstrukční lepení dřeva?
Používají se PVAc, močovinoformaldehydová (UF), PUR Prepolymer a epoxidová lepidla s vysokou odolností.
Jaké normy platí pro konstrukční spoje dřeva v ČR a EU?
Platné jsou normy ČSN EN 1995 pro navrhování dřevěných konstrukcí a ČSN EN ISO 9227 pro testování korozní odolnosti.
Jak zabránit poškození dřeva při montáži kovových spojů?
Používejte správnou délku vrutů, vhodnou povrchovou úpravu a správné rozmístění spojovacích prvků, abyste předešli korozi a praskání dřeva.
Jaké jsou nejčastější typy kovových spojovacích prvků používaných pro dřevěné konstrukce?
Mezi nejčastější patří úhelníky, ocelové pásky a vruty s vysokou pevností, které zajišťují stabilitu spoje.
Jak správně připravit dřevěný povrch pro montáž kovového spoje?
Povrch dřeva by měl být hladký, suchý a zbavený prachu, aby se zajistila pevná fixace kovového prvku, doporučuje se broušení na zrnitost 80.
Jaké jsou výhody lepených spojů ve srovnání s mechanickými spoji u dřevěných konstrukcí?
Lepené spoje umožňují rovnoměrné rozložení zatížení a eliminují průhyb, přičemž lepidlo by mělo mít minimální pevnost v tahu 10 MPa.
Jak postupovat při spojování dřevěných trámů vruty pro maximální pevnost spoje?
Vrut je třeba předvrtat otvorem o 70 % průměru vrutu a zasunout jej pod úhlem 90°, aby se zabránilo prasknutí dřeva.
Jaké speciální ukotvení se používá pro kovové spoje vystavené vysokému zatížení?
Používají se kotevní šrouby s minimálním průměrem 12 mm a hloubkou ukotvení alespoň 80 mm do betonové základny.
Jaké jsou základní rozdíly mezi truhlářskými a tesařskými rohovými spoji dřeva?
Truhlářské spoje jsou preciznější a estetické, často s pero-drážkou, zatímco tesařské spoje jsou robustnější a primárně nosné, například čepové spoje.
Jak zabránit korozi kovových spojů v exteriérových dřevěných konstrukcích?
Používají se pozinkované nebo nerezové materiály s minimální tloušťkou zinkového povlaku 55 mikrometrů.
Jaké normy upravují pevnost a bezpečnost konstrukčních kovových spojů na dřevěných konstrukcích?
Platí norma ČSN EN 1995-1-1, která definuje požadavky na návrh a provedení dřevěných konstrukcí včetně kovových spojů.
