Drenážní systémy představují klíčový prvek ochrany staveb i zahrad před nadměrnou vlhkostí a poškozením. Správný návrh zahrnuje volbu vhodné drenážní trubky, použití geotextilie a zajištění správného spádu drenáže. Nezbytnou součástí je také kvalitní štěrk drenáž, který zajišťuje efektivní odvod vody.
📊 Klíčová fakta
- Drenážní trubky mají perforace o šířce přes 1 mm pro efektivní sběr vody.
- Minimální hloubka uložení drenážního potrubí je 70 cm, vždy nad základovou spárou.
- Doporučený spád potrubí pro rodinné domy je 0,5-1 %, u pozemků 2-3 %.
- Geotextilie o gramáži minimálně 200 g/m² chrání drenáž před zanášením.
- Revizní šachty DN300 se doporučují minimálně 1,5 m pod terénem pro údržbu drenáží.
Co jsou drenážní systémy a jak fungují ve stavebnictví a zahradnictví?
Drenážní systém slouží k odvodnění půdy a ochraně stavebních objektů i zahrad před přebytečnou vlhkostí. Jeho základ tvoří perforované drenážní trubky, které sbírají vodu ze zamokřeného terénu a vedou ji do vhodného výpustního místa. Tím se snižuje riziko poškození základů a zlepšuje se kvalita půdy ve vašem pozemku.
Ve stavebnictví drenážní systémy zabraňují pronikání vlhkosti do konstrukcí, což prodlužuje životnost budov a zamezuje vzniku plísní. V zahradnictví zlepšují odvodnění půdy, čímž podporují zdravý růst rostlin a předcházejí přemokření. Správný spád drenáže a použití štěrku drenáž kolem trubek zvyšují efektivitu odvodnění. Kromě perforovaných trubek se často využívá geotextilie drenáž k ochraně systému před zanášením.
Jak správně udělat drenážní systém na zahradě
Základem je výběr vhodné perforované drenážní trubky podle účelu – například SN 4 drenáž pro lehčí zatížení, SN 8 drenáž pro vyšší mechanickou odolnost. Důležitá je instalace revizních šachet drenáž pro snadnou kontrolu a údržbu. Dodržení těchto pravidel zajistí dlouhodobou funkčnost drenážního systému kolem domu i v zahradě.
Jaké materiály a konstrukční prvky se používají u drenážních systémů?
Drenážní systémy využívají několik základních materiálů, které zajišťují efektivní odvádění vody a dlouhou životnost. Nejčastěji se používají drenážní trubky z PVC-U, polyethylenu (PE) a polypropylenu (PP). PVC-U trubky mají perforace o šířce přes 1 mm, což umožňuje dostatečný průtok vody při zachování mechanické pevnosti. PE a PP trubky jsou odolné vůči chemickým vlivům a ohebné, což usnadňuje instalaci v členitém terénu.
Štěrk s frakcí 16-32 mm se používá jako drenážní zásyp, který podporuje rychlý vsak vody a zabraňuje ucpávání trubek. Geotextilie o hmotnosti 200 g/m² chrání drenáž před zanášením jemnými částicemi zeminy a zajišťuje správnou filtraci. Správný spád drenáže a použití revizních šachet drenáž výrazně zvyšují funkčnost celého systému.
Jak vybrat vhodnou drenážní trubku pro stavební účely
| Materiál | Vlastnosti | Použití |
|---|---|---|
| PVC-U | Pevné, perforace > 1 mm | Stavební drenáže, revizní šachty |
| Polyethylen (PE) | Ohebné, chemicky odolné | Zahradní a stavební drenáže |
| Polypropylen (PP) | Lehké, odolné proti mechanickému poškození | Flexibilní instalace v terénu |
Jak správně navrhnout a uložit drenážní potrubí (hloubka, spád, geotextilie)?
Pro správnou funkci drenážního systému je klíčové správné uložení drenážní trubky, dodržení optimálního spádu a použití vhodných materiálů jako geotextilie a štěrk. Tyto kroky snižují riziko zanášení a zajišťují dlouhodobý odtok vody.
Hloubka uložení drenážního potrubí
Minimální hloubka uložení drenážní trubky je 70 cm. U lehkých půd se doporučuje uložit potrubí do 100 cm, zatímco v těžkých jílovitých půdách je vhodné zvolit hloubku až 150 cm. Správná hloubka zajišťuje ochranu potrubí před mechanickým poškozením a mrazem.
Doporučený spád drenážního potrubí
Spád drenážní trubky by měl být u rodinných domů nastaven na 0,5-1 % pro plynulý odtok vody. U drenážních systémů vedených přes pozemky je vhodnější spád 2-3 %, aby voda rychle a spolehlivě odtekla do revizních šachet drenáž nebo vsaků.
Použití geotextilie a štěrku

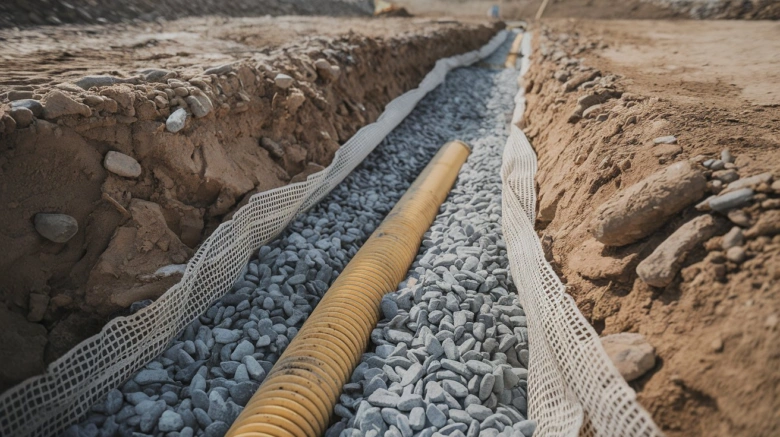

Drenážní potrubí se pokládá do štěrkového lože s frakcí 16-32 mm, které zlepšuje odtok a stabilizuje trubku. Geotextilie o gramáži 200 g/m² se používá k obalení štěrku a potrubí, aby zabránila zanášení drenáže drobnými částicemi půdy. Tento postup prodlužuje životnost drenážního systému.
- Výkop – zajistit hloubku minimálně 70 cm podle typu půdy
- Pokládka štěrku – vytvořit lože frakce 16-32 mm pod drenážní trubku
- Instalace drenážní trubky – dodržet spád 0,5-1 % u domu, 2-3 % na pozemku
- Obalení geotextilií – zabránit zanášení a pronikání půdních částic
- Zasypání – štěrkem a zeminou s ohledem na stabilitu a ochranu potrubí
Jaké jsou typy drenážních trubek a jejich vhodné použití?
Drenážní trubky se dělí na ohebné a tuhé typy, přičemž jejich výběr závisí na konkrétním použití a zatížení. Ohebné drenážní trubky často doplňuje geotextilie drenáž, která zabraňuje zanášení štěrku drenáž a zaručuje dlouhodobou funkčnost. Vysokopevnostní drenáže SN 4 jsou určeny pro zahrady a trávníky bez pojezdu, kde není potřeba odolnost proti vysokému zatížení. Naproti tomu SN 8 drenáž zvládá vysoké zatížení, například na parkovištích nebo pojezdových plochách. Částečně perforované trubky odvádějí především boční nebo srážkovou vodu a uplatní se u drenážních systémů kolem domu.
| Typ drenážní trubky | Použití | Vlastnosti |
|---|---|---|
| Ohebné drenážní trubky | Zahrady, lehké zatížení | Flexibilní, doplněné geotextilií |
| SN 4 drenáž | Zahrady, trávníky bez pojezdu | Střední pevnost, odolnost vlhkosti |
| SN 8 drenáž | Parkoviště, pojezdové plochy | Vysoká pevnost, odolnost zatížení |
Tip: Při výběru vhodné drenážní trubky pro stavební účely je zásadní respektovat požadovaný spád drenáže a zohlednit plánované zatížení dané plochy.
Jak probíhá instalace drenážního systému krok za krokem?

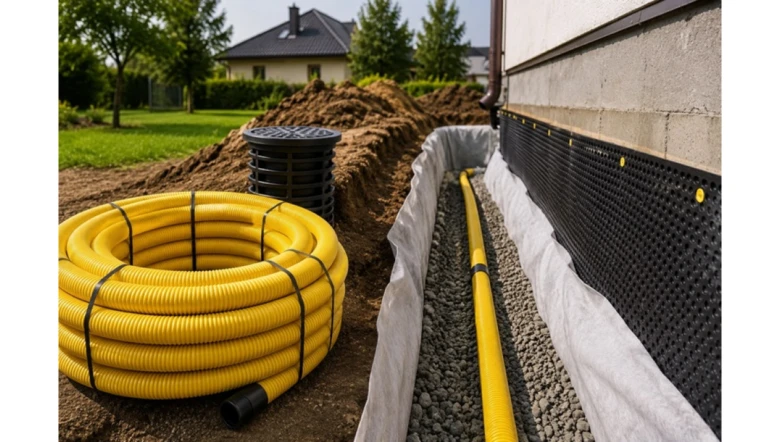

Instalace drenážního systému kolem domu nebo na zahradě vyžaduje přesný postup a vhodné materiály, které zaručí dlouhodobou funkčnost. Níže je praktický návod na instalaci zahradní drenáže s geotextilií krok za krokem.
Vytyčení trasy a příprava výkopu
Trasa drenáže musí respektovat přirozený spád terénu, aby voda mohla volně odtékat. Výkop drenáže se provádí do hloubky minimálně 70 cm, což odpovídá požadavkům na správný spád drenáže a dostatečnou ochranu před zamrznutím.
Pokládka geotextilie a štěrku
Geotextilie o gramáži 200 g/m² slouží jako filtr proti vnikání jemných částic do štěrkového lože. Na ni se ukládá štěrk frakce 16-32 mm, který tvoří stabilní podklad a zároveň umožňuje průchod vody k drenážní trubce SN 4 drenáž nebo SN 8 drenáž.

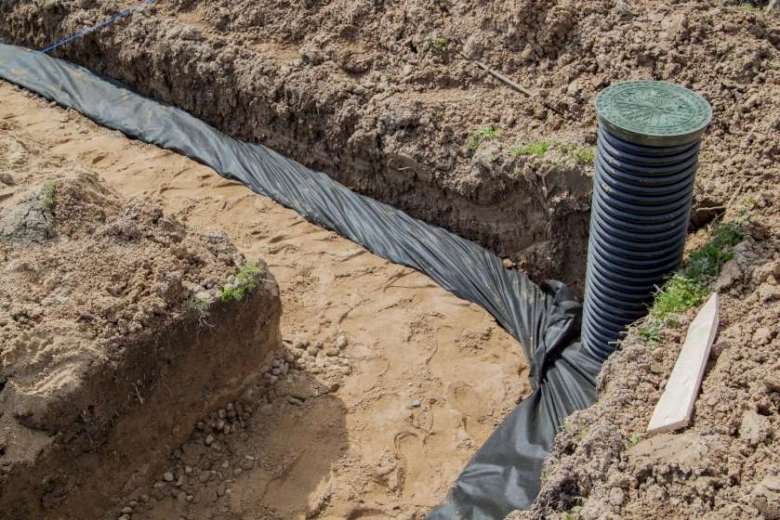

Uložení trubek a instalace revizních šachet

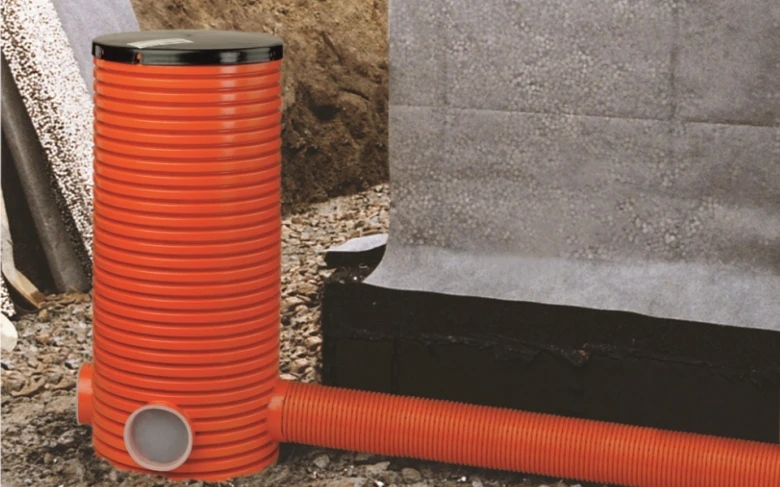

Drenážní trubky se pokládají přímo do štěrkového lože a po jejich položení se zasypávají štěrkem. Revizní šachty DN300 se instalují ve vzdálenosti přibližně 1,5 m pod terénem, aby bylo možné snadno kontrolovat a čistit drenážní systém při případném zanesení.
- Vytyčení trasy – určete správný spád drenáže podle terénu.
- Výkop drenáže – zajistěte hloubku nejméně 70 cm.
- Pokládka geotextilie – rozprostřete geotextilii o gramáži 200 g/m².
- Štěrkové lože – naneste štěrk frakce 16-32 mm jako podklad.
- Uložení drenážních trubek – položte trubky SN 4 drenáž do štěrku.
- Instalace revizních šachet – umístěte šachty DN300 ve správných rozestupech.
- Zasypání štěrkem – obsypte trubky štěrkem a přeložte geotextilii přes obsyp.
Tip: Dodržování spádu drenáže a správná volba štěrku drenáž zaručí účinný odvod vody a minimalizují riziko poškození stavby.
Kam odvádět vodu z drenáže a jak napojit systém?
Voda z drenážní trubky by měla být odváděna tak, aby nenarušovala stavbu a její okolí. Nejčastěji se volí vsak, kanalizace, retenční nádrže nebo dešťové zahrady. Vsak umožňuje přirozené vsakování vody do podloží, což je ekologické řešení vhodné tam, kde to povoluje místní legislativa. Napojení drenážního systému na kanalizaci je možné pouze s povolením příslušných orgánů a vyžaduje správně vyřešený bezpečnostní přepad, který musí být minimálně 0,5 metru pod úrovní podlahové konstrukce. Retenční nádrže a dešťové zahrady slouží k dočasnému zadržení vody a jejímu pozvolnému odvádění.
Jak vyřešit odvod vody z drenáže do kanalizace nebo vsaku, závisí na místních podmínkách a je nutné respektovat normy a technické předpisy.
- Vsak pro přirozený odtok vody do zeminy
- Kanalizace s povolením a bezpečnostním přepadem
- Retenční nádrže pro zadržení nadměrné vody
- Dešťové zahrady jako ekologický prvek pro vsakovací funkci
Tip: Spád drenáže by měl být minimálně 1 % pro správný odtok a zamezení stagnace vody.
Jaká je nutná údržba a životnost drenážních systémů?
Údržba drenážního systému je nezbytná pro zachování jeho funkčnosti a prodloužení životnosti, která u kvalitně instalovaných systémů dosahuje 30 a více let. Revizní šachty je nutné kontrolovat a čistit minimálně jednou ročně, ideálně po období silných srážek, aby se zabránilo zanášení drenážních trubek a snížení průtoku vody. Nedostatečná údržba vede k ucpávání štěrkového lože a následnému porušení funkce drenáže.
Správný spád drenážního potrubí by měl být v rozmezí 0,5-1 % u rodinných domů, což zajistí plynulý odtok vody a zabrání stagnaci. Použití perforovaných trubek s kruhovou tuhostí SN 4, uložených ve štěrkovém loži o frakci 16-32 mm, obaleném geotextilií s minimální gramáží 200 g/m², výrazně prodlužuje životnost systému a zabraňuje zanášení jemnými částicemi. Chybné uložení, například nedostatečný spád nebo absence revizních šachet, často vede k poruchám a nákladným opravám.
- Kontrolujte a čistěte revizní šachty minimálně jednou ročně a po silných deštích
- Dodržujte spád drenáže 0,5-1 % pro efektivní odtok vody
- Používejte perforované drenážní trubky SN 4 uložené ve štěrkovém loži 16-32 mm
- Obalte drenážní potrubí geotextilií o gramáži nejméně 200 g/m²
- Vyvarujte se instalace bez revizních šachet a nesprávného spádu
Tip: Pravidelná kontrola revizních šachet a správná instalace podle ČSN 75 6760 a ČSN 75 9010 výrazně snižují riziko poruch a prodlužují funkční životnost drenážního systému.
Normy, doporučení a speciální produkty v drenážních systémech
Drenážní systémy pro stavby a zahrady podléhají přísným technickým normám, které zabezpečují správnou funkci a dlouhodobou spolehlivost. Při návrhu a instalaci je nezbytné respektovat platné ČSN normy a zvolit vhodné produkty podle charakteru zátěže a prostředí.
Platné normy a směrnice
Normy ČSN 75 6760 a ČSN 75 9010/9011 upravují podmínky pro navrhování a realizaci drenážních systémů stavebních objektů i zahradních terénů. ČSN 75 6760 stanoví zásady pro odvodnění staveb a pozemků, včetně hydrogeologického průzkumu, který určuje spád drenáže a správné umístění drenážní trubky. ČSN 75 9010 a 75 9011 řeší technické požadavky na materiály a montáž.
Speciální drenážní produkty
Pro zahradní drenáže je vhodná SN 4 drenáž, která je určena pro plochy bez pojezdu, například trávníky či květinové záhony. SN 8 drenáž se používá pro vysoké zatížení, například komunikace nebo pojezdové plochy. Betonové drenážní žlaby nabízejí mrazuvzdornou a odolnou variantu pro zpevněné povrchy a umožňují instalaci revizních šachet drenáž pro snadnou údržbu a kontrolu funkčnosti.
| Produkt | Použití | Vlastnosti |
|---|---|---|
| SN 4 drenáž | Zahrady, trávníky | Nízká zatížitelnost, odolná vůči zemnímu tlaku |
| SN 8 drenáž | Pojezdové a zpevněné plochy | Vysoká pevnost, odolnost proti zatížení vozidel |

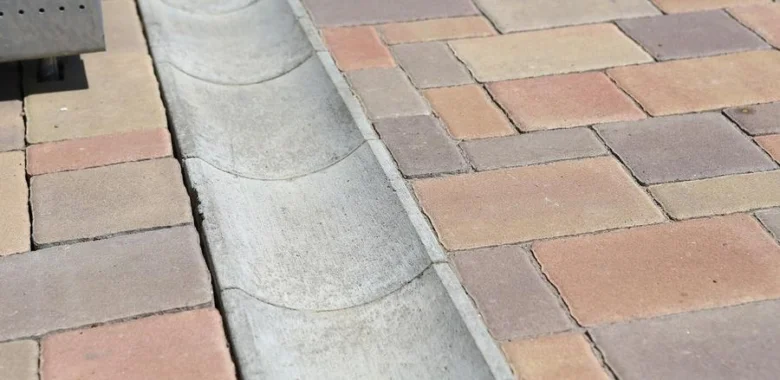

| Betonové žlaby | Zpevněné plochy, chodníky | Mrazuvzdorné, možnost revizních šachet |
Tip: Při instalaci drenážního systému kolem domu je vhodné použít geotextilii drenáž k oddělení štěrku drenáž od okolní zeminy a zabránění zanášení systému.

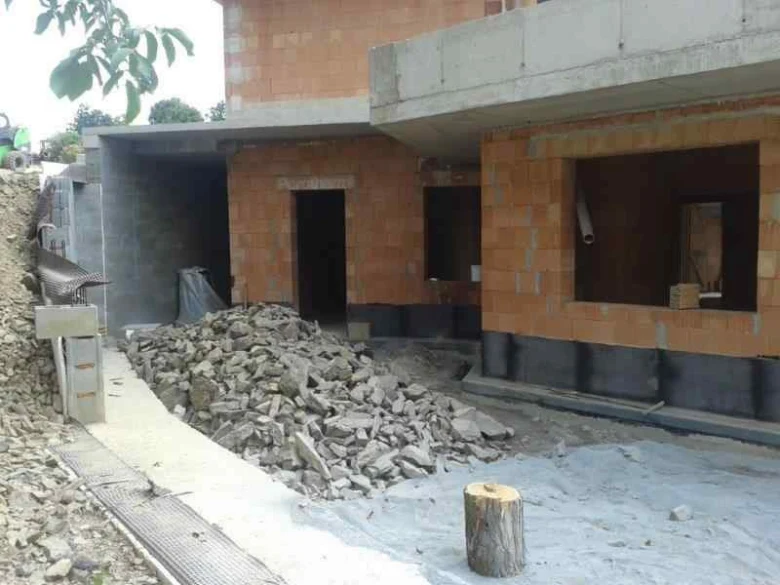

Drenáž stavebních objektů se nejčastěji provádí před dokončením základů, kdy hydrogeologický průzkum určí přesný spád drenáže a optimální umístění drenážních prvků. Specialisté doporučují zvolit produkty podle zatížení a charakteru terénu, aby drenážní systémy fungovaly dlouhodobě bez poruch.
Časté dotazy
Kam se nejčastěji odvádí voda z drenážního systému?
Voda z drenážního systému se odvádí do vsaku, kanalizace (pokud je povolena), retenčních nádrží nebo dešťových zahrad s bezpečnostním přepadem minimálně 0,5 m pod konstrukcí podlahy.
Jaká je minimální hloubka uložení drenážního potrubí?
Minimální hloubka uložení drenážního potrubí je 70 cm, přičemž v lehkých půdách může dosahovat až 100 cm, ve středních půdách 130 cm a v těžkých půdách až 150 cm.
Jaký spád je doporučený pro drenážní potrubí u rodinných domů?
Doporučený spád drenážního potrubí u rodinných domů je 0,5-1 %, zatímco u pozemků 2-3 %, aby byla zajištěna správná funkce a odtok vody.
Jaký materiál se používá pro drenážní trubky?
Drenážní trubky jsou vyráběny z PVC-U, polyethylenu (PE) a polypropylenu (PP), často perforované s otvory o šířce přes 1 mm.
Jak často je potřeba kontrolovat a čistit revizní šachty drenážního systému?
Revizní šachty je vhodné kontrolovat a čistit minimálně jednou ročně a vždy po silných deštích, aby se předešlo zanášení a poruchám systému.
Jaké jsou typy drenážních trubek vhodné pro zahrady?
Pro zahrady se často používají ohebné drenážní trubky SN 4, které jsou vhodné pro nízké zatížení a trávníky bez pojezdu.
Je možné napojit drenážní systém do kanalizace?
Napojení drenážního systému do kanalizace je možné pouze pokud to místní předpisy dovolují, jinak je doporučeno odvádět vodu do vsaku nebo retenčních nádrží.
Jaké chyby jsou nejčastější při instalaci drenáže kolem domu?
Mezi časté chyby patří nedodržení správné hloubky uložení, nesprávný spád potrubí, nedostatečné použití geotextilie a chybějící revizní šachty pro údržbu.
Jaké normy platí pro drenážní systémy?
Pro drenážní systémy platí normy ČSN 75 6760, které stanovují požadavky na odvodnění, a ČSN 75 9010/9011, jež řeší konstrukční a bezpečnostní aspekty.
Jaké jsou speciální drenážní produkty pro vysoké zatížení?
Pro vysoké zatížení, jako jsou příjezdové cesty a parkoviště, se používají vysokopevnostní drenáže SN 8 a betonové drenážní žlaby odolné vůči mrazu a mechanickému poškození.
Jaký je optimální čas pro realizaci drenáže na zahradě?
Nejlepší období pro instalaci drenáže je na jaře nebo na podzim, kdy je půda mírně vlhká a teploty jsou nad bodem mrazu, což usnadňuje práci a minimalizuje poškození rostlin.
Kolik přibližně stojí jeden metr běžného drenážního potrubí?
Cena se pohybuje kolem 50 až 150 Kč za metr, záleží na materiálu a průměru potrubí; například HDPE potrubí o průměru 100 mm je běžně za cca 80 Kč/m.
Jak správně použít drenážní geotextilii při instalaci drenážního systému?
Geotextilie by měla obalit drenážní trubku a štěrk, aby se zabránilo zanášení póry zeminy, přičemž se doporučuje překryv minimálně 10 cm při spojování.
Jaké jsou základní kroky při instalaci drenáže kolem domu?
Postup zahrnuje vykopání výkopu v hloubce minimálně 60 cm, položení geotextilie, uložení drenážní trubky se spádem 1-2 %, zasypání štěrkem a překrytí zeminou.
Jak účinně odstranit přebytečnou vodu ze zahradní drenáže?
Vodu je vhodné odvádět do vsakovacího zařízení nebo retenční nádrže s kapacitou alespoň 1 m³, aby se zabránilo přetížení kanalizace a erozím půdy.
