Vazníková střecha představuje efektivní řešení střešní konstrukce, které kombinuje pevnost a úsporu materiálu díky příhradovým vazníkům. Správná skladba střechy zahrnuje nejen nosnou konstrukci, ale také kvalitní tepelnou izolaci, která zajišťuje dlouhodobou funkčnost a úsporu energie. Detailní pochopení vazníkového krovu je klíčové pro správný návrh i montáž celé střechy.
Rychlý přehled
- Vazníkové krovy se vyrábějí z hoblovaných KVH hranolů o rozměrech 160 × 120 mm.
- Spojení vazníků je realizováno ocelovými styčníkovými deskami s prolisovanými trny.
- Skladba střechy TOPDEK zahrnuje tepelnou izolaci PIR s označením TOPDEK 022.
- Vazníky umožňují překlenout rozpětí bez podpůrných sloupů, což zvyšuje flexibilitu interiéru.
- KM Beta poskytuje na střešní tašky s vazníky záruku 50 let díky testům odolnosti.
Co je vazníková střecha a jaké jsou její výhody?
Vazníková střecha je nosná střešní konstrukce tvořená prefabrikovanými střešními vazníky, které jsou vyráběny z KVH hranolů o rozměrech běžně 160 × 120 mm. Tyto vazníky spojují jednotlivé prvky pomocí ocelových styčníkových desek, což zajišťuje vysokou pevnost a zároveň nízkou hmotnost celé konstrukce. Díky prefabrikaci se montáž vazníků provádí rychle a přesně, což šetří čas i náklady na stavbě.
Jaké jsou hlavní části skladby vazníkové střechy
- Střešní vazník z KVH hranolů jako základní nosná součást příhradového vazníku
- Ocelové styčníkové desky pro pevné spojení jednotlivých částí vazníku
- Tepelná izolace střechy aplikovaná mezi vazníky nebo na ně
- Hydroizolace a parozábrana chránící konstrukci před vlhkostí
- Vrchní krytina, například plechová krytina nebo tašky
Vazníková střecha má oproti tradičnímu vazníkovému krovu výhodu v přesnosti výroby a nižší hmotnosti, což snižuje zatížení nosných zdí. Konstrukce umožňuje snadnější instalaci tepelné izolace a hydroizolace, což zlepšuje celkovou funkčnost střechy.
| Klíčové fakty | Hodnota |
|---|---|
| Materiál vazníků | KVH hranol 160 × 120 mm |
| Spojení vazníků | Ocelové styčníkové desky |
| Výhody | Vysoká pevnost, lehkost, prefabrikace |
| Skladba střechy | Vazníky, izolace, hydroizolace, krytina |

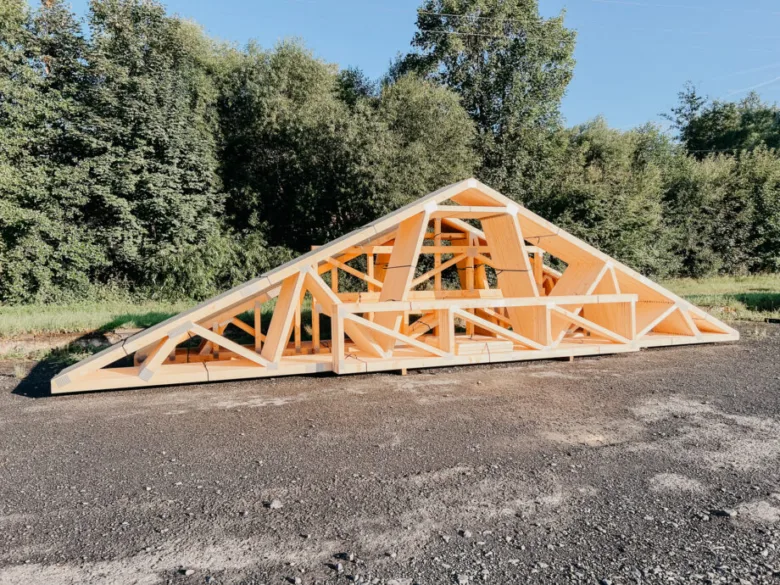

Z čeho se vyrábějí a jaké jsou vlastnosti střešní vazníky?
Střešní vazníky pro vazníkovou střechu se vyrábějí z hoblovaných KVH hranolů třídy S4S, které jsou přesně vysušeny na vlhkost kolem 12 %, aby se minimalizovalo riziko deformací a prasklin v konstrukci. Použití vysušeného dřeva bez chemického ošetření odpovídá platným normám a zajišťuje dlouhodobou trvanlivost i zdravé vnitřní klima pod střechou. Spojení jednotlivých prvků vazníků realizují ocelové styčníkové desky s prolisovanými trny, které splňují normu ČSN EN 14545, a jejich správná montáž je nezbytná pro statickou stabilitu celé konstrukce.
Tato technologie výroby umožňuje rychlou a přesnou prefabrikaci vazníků, což výrazně zkracuje dobu montáže a zvyšuje kvalitu výsledného příhradového vazníku i celé vazníkové střechy. Vazníky z KVH hranolů o rozměrech běžně 160 × 120 mm poskytují dostatečnou pevnost pro překlenutí rozpětí až 12 metrů bez nutnosti podpůrných sloupů. Konstrukce tak umožňuje optimální uložení tepelné izolace střechy, hydroizolace i parozábrany, což výrazně zlepšuje energetickou bilanci budovy.
Tabulka základních parametrů střešních vazníků:
| Parametr | Hodnota |
|---|---|
| Materiál | Hoblované KVH hranoly třídy S4S |
| Vlhkost dřeva | Přibližně 12 % |
| Rozměry hranolů | Typicky 160 × 120 mm |
| Spoje | Ocelové styčníkové desky ČSN EN 14545 |
| Maximální rozpětí | Až 12 m bez podpůrných sloupů |
| Povrchová úprava | Bez chemického ošetření |
Tip: Pro zajištění dlouhodobé stability vazníkové střechy je nutné, aby statický návrh a výrobní dokumentace vazníků odpovídaly individuálním parametrům stavby a byly vypracovány podle platných ČSN EN norem.
Typická skladba střechy s vazníkovou konstrukcí
Typická skladba střechy s vazníkovou konstrukcí představuje moderní řešení střešní konstrukce založené na příhradových vaznících. Skladba TOPDEK kombinuje vysoce účinnou tepelnou izolaci, parozábranu i hydroizolační fólii s pevnými konstrukčními deskami a plechovou krytinou, což zajišťuje dlouhodobou funkčnost a odolnost střechy.
Tepelná izolace a ochrana proti vlhkosti
Vazníková střecha skladba detailně vysvětlená zahrnuje tepelnou izolaci TOPDEK 022 PIR s hodnotou tepelné vodivosti 0,022 W/mK, která efektivně snižuje tepelné ztráty. Nad izolací je umístěna parozábrana TOPDEK AL BARRIER, která brání pronikání vodní páry do konstrukce a zabraňuje kondenzaci. Tato kombinace zajišťuje správnou parotěsnost a stabilitu vnitřního klimatu střechy.
Akustická izolace
Akustická izolace ve skladbě vazníkové střechy se často doplňuje vrstvami minerální vlny nebo jiných izolačních materiálů, které tlumí venkovní hluk. Tepelná izolace ve formě PIR desek může být doplněna zvukově izolačními prvky, což zlepšuje komfort v obytných prostorách pod střechou.
Další vrstvy a krytina
Následující vrstvu tvoří konstrukční desky DURELIS a OSB desky, které zpevňují střešní konstrukci a zajišťují pevný podklad pro hydroizolační fólii DEKTEN PRO. Na ni jsou montovány kontralatě a latě, na které se upevňuje plechová krytina LINDAB SRP CLICK. Tato krytina je odolná vůči povětrnostním vlivům a umožňuje rychlou a bezpečnou montáž vazníků v rámci střešní konstrukce.
| Vrstva | Materiál / Produkt | Funkce | Přibližná tloušťka |
|---|---|---|---|
| Krytina | Plechová krytina LINDAB SRP CLICK | Ochrana proti povětrnosti | 0,5 mm |
| Hydroizolace | Fólie DEKTEN PRO | Vodotěsná ochrana | 0,15 mm |
| Konstrukční desky | DURELIS + OSB desky | Statická stabilita střechy | 15-22 mm |
| Tepelná izolace střechy | TOPDEK 022 PIR | Tepelná izolace | 120-200 mm |
| Parozábrana | TOPDEK AL BARRIER | Ochrana proti vlhkosti | 0,15 mm |
Tip: Pro správný návrh skladby střechy s vazníky je klíčové zajistit kompatibilitu jednotlivých vrstev a respektovat jejich funkční posloupnost, což zaručuje dlouhodobou životnost a efektivitu střešní konstrukce.
Pro jaké typy střech a sklonů je vazníkový krov vhodný?

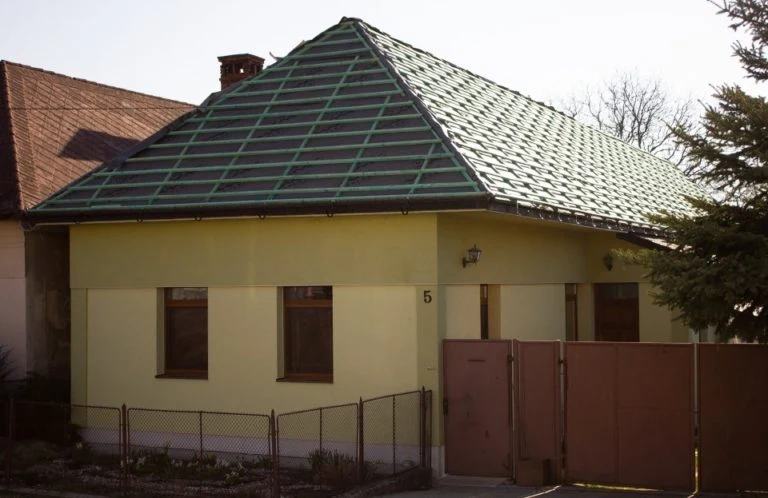

Vazníkový krov představuje efektivní střešní konstrukci zejména pro sedlové, pultové a valbové střechy s jednoduchým tvarem. Doporučený sklon střechy u vazníkových konstrukcí nepřesahuje 25°, což zajišťuje optimální rozložení zatížení a snadnou montáž vazníků. Pro střechy s vyšším sklonem nebo složitějším tvarem se tradiční krov jeví jako vhodnější řešení, především pokud je požadováno obytné podkroví. Vazníková střecha totiž neposkytuje dostatečný prostor pro komfortní využití podkroví jako obytné místnosti.
Sedlová střecha vs vazníková střecha – co zvolit?
Pro stavbu rodinných domů s požadavkem na obytné podkroví je klasická skladba střechy často výhodnější, jelikož umožňuje větší volnost v uspořádání interiéru a lepší možnosti tepelná izolace střechy. Naopak příhradový vazník usnadňuje rychlou montáž vazníků a snižuje náklady na materiál, což ocení především u jednoduchých sedlových nebo pultových střech bez obytné nástavby. Hydroizolace a parozábrana musí být vždy správně navrženy, aby byla zajištěna dlouhá životnost konstrukce a ochrana proti vlhkosti.
Jaké jsou rozdíly mezi vazníkovou střechou a klasickým krokvovým krovem?
Jaké jsou hlavní rozdíly mezi vazníkovou střechou a klasickým krokvovým krovem?
Vazníková střecha se skládá z prefabrikovaných příhradových vazníků, které tvoří pevnou střešní konstrukci. Její hlavní výhodou jsou nižší náklady na materiál a rychlejší montáž vazníků přímo na stavbě. Tento typ krovu však neumožňuje vytvoření obytného podkroví kvůli konstrukčnímu uspořádání příhradových prvků.
Naopak klasický krov z jednotlivých krokví vyžaduje více času pro realizaci a vyšší materiálové náklady, avšak umožňuje větší tvarovou složitost střechy a vytvoření obytného podkroví. Hydroizolace a tepelná izolace střechy se u obou typů řeší obdobně, ale u vazníkové střechy může být instalace izolace jednodušší díky rovnoměrné ploše.
| Parametr | Vazníková střecha | Klasický krov |
|---|---|---|
| Materiálové náklady | Nižší | Vyšší |
| Čas výstavby | Rychlejší montáž | Delší a náročnější práce |
| Obytné podkroví | Nevhodné, konstrukce příhradových vazníků omezuje prostor | Možné díky volnému prostoru mezi krokvemi |
| Tvarová složitost | Omezená, vhodná pro jednoduché tvary | Větší variabilita a složitost |
Tip: Výběr mezi vazníkovou střechou a klasickým krokvovým krovem závisí na účelu stavby a požadavcích na obytný prostor a tvarovou složitost střechy.
Výroba, montáž a údržba vazníkové střechy
Vazníková střecha se vyznačuje prefabrikovanou výrobou příhradových vazníků, které umožňují rychlou a přesnou montáž na stavbě. Správná stabilizace vazníků pomocí vrutů a pravidelná údržba zaměřená na prevenci vlhkosti a škůdců prodlužují životnost celé střešní konstrukce.
Postup montáže vazníků krok za krokem
- Příprava podkladu – zajistit rovný a pevný podklad pro montáž vazníků
- Uložení vazníků – umístit prefabrikované příhradové vazníky na připravená ložiska
- Upevnění vruty – stabilizovat vazníky pomocí speciálních vrutů podle projektu
- Kontrola polohy – ověřit správné svislé i vodorovné vyrovnání vazníků
- Dokončení konstrukce – provést montáž dalších prvků střechy včetně tepelná izolace střechy a hydroizolace
Prevence vlhkosti a ochrana proti škůdcům
Vazníkový krov vyžaduje dostatečnou ventilaci pro zabránění kondenzace vlhkosti uvnitř střešní konstrukce. Pravidelná kontrola stavu hydroizolace a údržba zabraňují pronikání vody a zároveň omezují výskyt škůdců, kteří mohou poškodit dřevěné části vazníků.
Doplňky a zabezpečení vazníkové střechy
Správné doplňky a zabezpečení vazníkové střechy jsou nezbytné pro zachování nosnosti a dlouhodobé funkčnosti střešní konstrukce. Klíčové je zajistit efektivní odvětrání střešního pláště, bezpečnou montáž hromosvodu a plánování integrace fotovoltaických panelů s ohledem na statický návrh a použité materiály.
Montáž hromosvodu a bezpečnost
Hromosvod se musí pevně kotvit do příhradového vazníku nebo vazníkového krovu pomocí speciálních držáků, které zaručují odolnost proti větru a dalším vnějším vlivům. Kotvení nesmí poškodit hydroizolaci ani parozábranu, aby nedocházelo k tepelným mostům a pronikání vlhkosti. Montáž hromosvodu musí respektovat nosnost vazníkové konstrukce a nesmí narušit tepelnou izolaci střechy, která obvykle zahrnuje PIR desky nebo minerální vlnu o tloušťce 200-300 mm.
Integrace fotovoltaiky
Instalace fotovoltaických panelů na vazníkovou střechu vyžaduje přesný statický výpočet, protože dodatečná hmotnost panelů a jejich upevňovacích konstrukcí ovlivňuje celkovou nosnost vazníků. Při výrobě vazníků je vhodné počítat s touto zátěží již v návrhu, aby byla zajištěna dostatečná únosnost bez nutnosti dodatečných úprav. Hydroizolace a tepelná izolace střechy musí být přizpůsobeny tak, aby instalace panelů neohrozila parotěsnost a nevedla k tepelným mostům. Montáž fotovoltaiky doporučuje koordinovat s odborníky na statiku a hydroizolaci, aby byla zachována funkčnost celé skladby střechy.
Ekologie a materiály vazníkové střechy
Vazníkové krovy se vyrábějí z kalibrovaného, vysušeného řeziva třídy S4S bez nutnosti chemické ochrany proti houbám, plísním či hmyzu, což výrazně zlepšuje ekologický profil střešní konstrukce. Díky prodyšnosti přírodního dřeva dochází k přirozené výměně vlhkosti, která podporuje stabilní mikroklima pod střechou a snižuje riziko vzniku kondenzace. Oproti klasickému krovu, kde je často nutná impregnace a další chemické úpravy, nabízí vazníkový krov ekologičtější řešení s menší zátěží pro životní prostředí a jednodušší likvidaci či recyklaci dřevěného materiálu po skončení životnosti.
Výhody vazníkové střechy oproti klasickému krovu z hlediska ekologie
- Vazníkový krov využívá přesně vypočítané množství kalibrovaného řeziva, což minimalizuje odpad při výrobě
- Dřevo třídy S4S je prodyšné, což zlepšuje tepelnou izolaci střechy a přispívá ke stabilnímu vnitřnímu klimatu
- Montáž prefabrikovaných vazníků probíhá rychleji a s menším množstvím odpadu než u klasických krovů
- Vazníky nevyžadují chemickou impregnaci, což omezuje používání škodlivých látek v konstrukci
- Hydroizolační a parozábranné vrstvy lze efektivně kombinovat s přírodními materiály, například s tepelnou izolací PIR TOPDEK 022, což zvyšuje udržitelnost střechy
- Při likvidaci vazníkové střechy je možné dřevo recyklovat nebo využít jako obnovitelný zdroj energie, čímž se snižuje ekologická stopa stavby
Tato skladba a materiály vazníkové střechy představují moderní a udržitelné řešení nosné konstrukce, které respektuje požadavky na ekologii i dlouhodobou životnost.
Časté dotazy o vazníkové střeše a vaznících
Otázka: Co je vazníková střecha?
Vazníková střecha je střešní konstrukce z prefabrikovaných příhradových vazníků z hoblovaných KVH hranolů 160 × 120 mm, spojovaných ocelovými styčníkovými deskami, určená pro rychlou montáž a optimální rozložení zatížení.
Otázka: Jaké materiály se používají na střešní vazníky u vazníkové střechy?
Používají se hoblované KVH hranoly třídy S4S, vysušené na 12-15 % vlhkosti, bez chemických úprav, spoje jsou z pozinkovaných ocelových styčníkových desek.
Otázka: Jaká je typická skladba vazníkové střechy?
Skladba obsahuje parozábranu TOPDEK AL BARRIER, tepelnou izolaci TOPDEK 022 PIR o tloušťce 140 mm, hydroizolaci DEKTEN PRO, OSB desky a latě pod plechovou krytinu LINDAB SRP CLICK.
Otázka: Jak probíhá montáž vazníků?
Vazníky se montují přímo na stavbě, upevňují se vruty do horní pásnice a stabilizují kontralatěmi; prefabrikace zajišťuje přesnost a montáž trvá obvykle 1-2 dny na běžný rodinný dům.
Otázka: Jaký je rozdíl mezi vazníkovou střechou a klasickým krokvovým krovem?
Vazníkový krov využívá příhradové vazníky pro rychlou montáž a nižší cenu, ovšem neumožňuje obytné podkroví, zatímco klasický krov je náročnější na práci a materiál, ale nabízí větší variabilitu prostoru.
Otázka: Jaká je role ocelových styčníkových desek ve vaznících?
Styčníkové desky vytvářejí pevné a přesné spoje mezi jednotlivými hranoly, čímž zvyšují stabilitu a únosnost celé střešní konstrukce.
Otázka: Jak se řeší tepelná izolace střechy u vazníkové konstrukce?
Tepelná izolace se vkládá mezi vazníky a nad ně ve formě PIR desek o tloušťce 120-140 mm, což umožňuje splnit požadavky na tepelný odpor dle ČSN.
Otázka: Jaké jsou nejčastější chyby při stavbě vazníkové střechy?
Mezi chyby patří špatné upevnění vazníků, nedostatečné odvětrání střešního pláště, nesprávná montáž hydroizolace a opomenutí statického návrhu.
Otázka: Jak se u vazníkové střechy řeší hydroizolace?
Hydroizolace se provádí fólií DEKTEN PRO položenou nad tepelnou izolaci, která chrání konstrukci před vlhkostí a zároveň umožňuje odvětrání.
Otázka: Jaká je životnost vazníkové konstrukce?
Při správné ochraně proti vlhkosti a pravidelné údržbě dosahuje životnost vazníkové konstrukce přes 50 let.
Otázka: Jaké jsou možnosti úložného prostoru pod vazníkovou střechou?
Vazníková střecha umožňuje využití prostoru jako skladovací, není vhodná pro obytné podkroví kvůli konstrukčnímu uspořádání vazníků.
Otázka: Jaká je cena za metr čtvereční vazníkové střechy?
Cena se pohybuje přibližně od 1200 do 1600 Kč/m² včetně montáže, závisí na rozměrech a složitosti střechy.
Otázka: Je možné na vazníkovou střechu instalovat fotovoltaické panely?
Ano, za podmínky statického posouzení nosnosti a odborné montáže zohledňující zvýšené zatížení.
Otázka: Jak se liší skladba klasické střechy od vazníkové?
Klasická střecha používá krokve a laťování, vazníková prefabrikované vazníky s vrstvami parozábrany, PIR izolace a hydroizolace pro lepší tepelný komfort.
Otázka: Jaké jsou výhody a nevýhody vazníkové střechy oproti klasickému krovu?
Výhodou je nižší cena a rychlá montáž, nevýhodou omezený prostor pod střechou a menší variabilita tvarů.
Otázka: Pro jaké typy střech je vazníkový krov vhodný?
Vhodný je pro sedlové, pultové a valbové střechy s maximálním sklonem do 25°, kde není plánováno obytné podkroví.
Otázka: Jak správně navrhnout skladbu střechy s vazníky?
Návrh musí zahrnovat výpočet statiky, správný výběr tepelné izolace, parozábrany a hydroizolace podle ČSN a klimatických podmínek.
Otázka: Jaká je údržba vazníkové střechy?
Údržba zahrnuje kontroly spoje, stavu hydroizolace, odvětrání a pravidelné čištění okapů a střešních prvků.
Otázka: Jaký vliv má sklon střechy na výběr vazníkového krovu?
Maximální doporučený sklon je 25°, při vyšších sklonech roste náročnost výroby a cena, proto se často volí klasický krov.
Otázka: Jak se u vazníkové střechy řeší odvětrání?
Odvětrání zajišťují kontralatě a latě, které vytvářejí vzduchovou mezeru mezi hydroizolací a krytinou, což brání vzniku kondenzace.
