Tesařské spoje představují základ pevné a stabilní dřevěné konstrukce, kde správné spojení trámů výrazně ovlivňuje nosnost i životnost stavby. Moderní tesařské spoje i tradiční čepování trámů umožňují efektivní podélné spojování s minimálním rizikem deformací. Znalost těchto technik je klíčová pro každého, kdo pracuje s dřevěnými konstrukcemi.
🔑 Klíčové body
- Čepování je nejpevnější tesařský spoj, čep má šířku asi 1/3 šířky trámu a délku 1/4 až 1/2 výšky trámu.
- Dlab je o 10 mm hlubší než čep a nesmí být vyřezán napříč vláknem dřeva.
- Pro trámy 8×8 až 10×10 cm se používají svorníky o průměru 10-12 mm a délce 160-200 mm.
- Vruty se vedou šikmo pod úhlem 30-45°, ideálně ve dvojici do kříže, což zvyšuje pevnost spoje.
- Přeplátování je běžný podélný spoj, který překrývá polovinu tloušťky trámů, často u valbových střech.

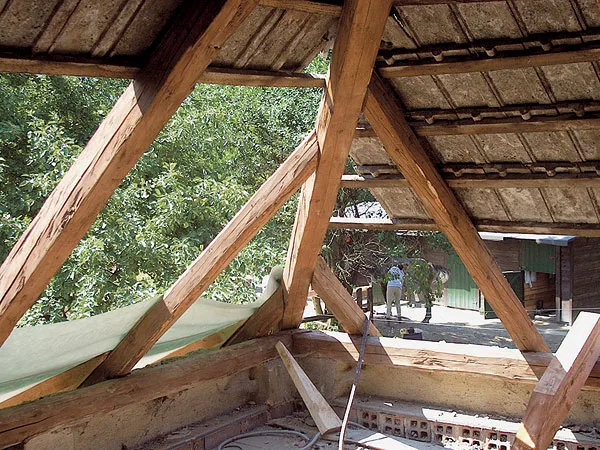

Základní typy tesařských spojů trámů
Tesařské spoje představují základ pro pevné a trvanlivé spojování trámů v konstrukci. Mezi nejčastější druhy patří čepování, tupý sraz, přeplátování, kampování, osedlání a rybinový spoj. Čepování trámů využívá čep o šířce zhruba jedné třetiny šířky trámu a délce mezi čtvrtinou až polovinou výšky trámu, přičemž dlab je vždy o 10 mm hlubší než čep a nesmí být vyřezán napříč vláknem dřeva.
- Čepování
- Tupý sraz
- Přeplátování
- Kampování
- Osedlání
- Rybinový spoj
Čepování: nejpevnější spoj trámů
Čepování trámů patří k nejpevnějším tesařským spojům. Čep má šířku asi 1/3 šířky trámu a délku odpovídající přibližně 1/4 až 1/2 výšky trámu. Dlab, do kterého se čep zasazuje, je o 10 mm hlubší, aby zajistil dostatečnou pevnost spoje. Důležité je, aby dlab nebyl vyřezán napříč vláknem, což by mohlo ohrozit stabilitu spojení.

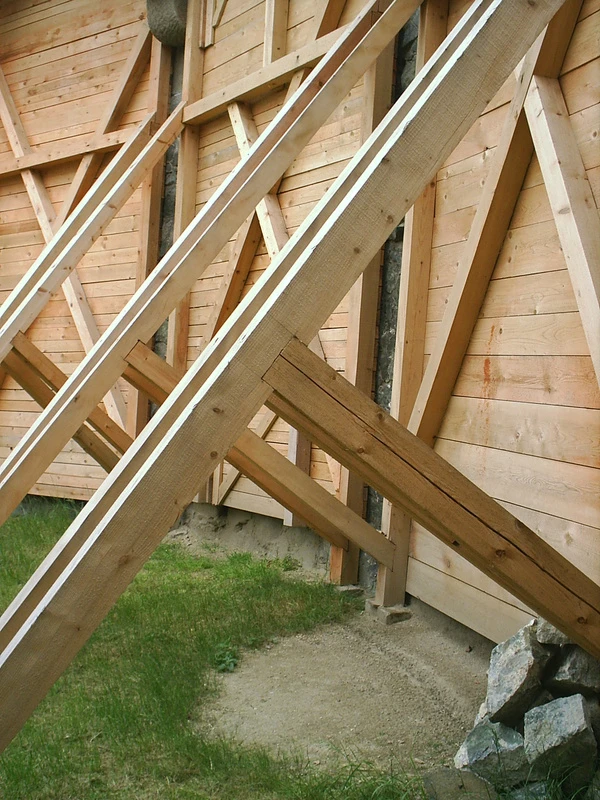

Další typy spojů: přeplátování, kampování a osedlání
Přeplátování spočívá v překrytí poloviny tloušťky trámů, což umožňuje pevné a jednoduché spojení. Kampování zahrnuje zapuštění menšího profilu trámu do většího v rozsahu 1/8 až 1/6 tloušťky, což se často využívá při podélném spojování trámů. Osedlání vytváří zářez, tzv. sedlo, které zajišťuje stabilitu a přesnost spoje v konstrukci.

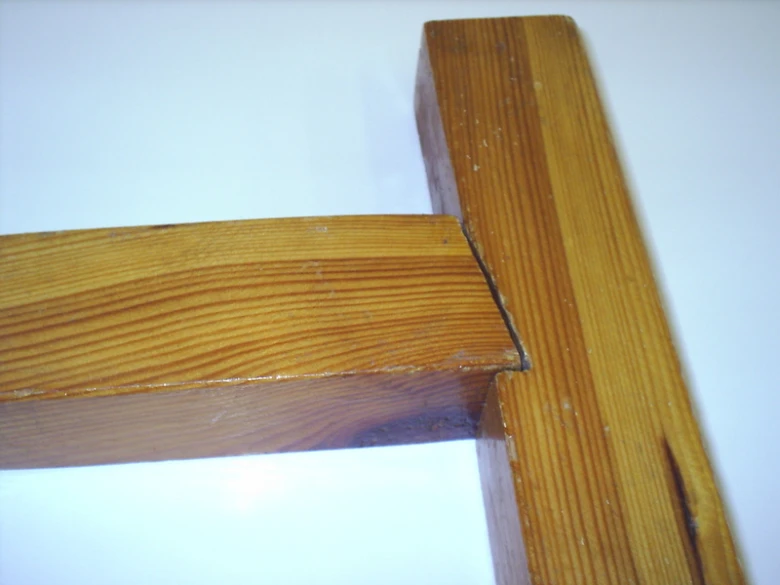

Rohové spoje: rybinový a pokosový spoj
Rybinový spoj se používá především u rohových rámů a nábytku, nabízí vysokou pevnost a estetický vzhled. Pokosový spoj je vhodný pro úhlové spoje, kde se dřevo řeže pod úhlem, čímž vzniká čistý a pevný roh. Oba rohové spoje tvoří důležitou součást moderních tesařských spojů v konstrukcích.
Dimenzování a příprava tesařských spojů pro trámy
Pro správné spojování trámů v tesařské konstrukci je nezbytné dodržet přesné rozměry spojů podle typu a velikosti dřeva. Trámy běžně dosahují rozměrů 12×20 cm, přičemž délka čepu by měla být mezi 1/4 až 1/2 výšky trámu. Šířka čepu se obvykle volí přibližně jako jedna třetina šířky trámu, což zajišťuje dostatečnou pevnost spoje. Dlab se vyrábí o 10 mm hlubší než je délka čepu, aby bylo možné čep přesně zasunout a pevně upevnit.
U tvrdých dřevin, jako je dub nebo jasan, je nutné provádět předvrtání otvorů o 1-2 mm menší než průměr šroubu nebo kolíku. Tento postup zabraňuje praskání materiálu při montáži. Při podélném spojování trámů, například pomocí čepování trámů nebo přeplátování, je přesný rozměr čepu a dlabu klíčový pro dlouhodobou stabilitu konstrukce.
Návod na tesařské spoje pro spojování trámů
| Parametr | Doporučená hodnota | Poznámka |
|---|---|---|
| Rozměry trámů | 12×20 cm | Standardní rozměr pro nosné trámy |
| Délka čepu | 5-10 cm (1/4-1/2 výšky trámu) | Zajišťuje pevné spojení |
| Šířka čepu | 4 cm (1/3 šířky trámu) | Vyvážený poměr pevnosti |
| Hloubka dlabu | Délka čepu + 10 mm | Pro správné zasazení čepu |
| Předvrtání otvorů | O 1-2 mm menší než šroub | Nutné u tvrdých dřevin |
Pro detailní technické informace a instrukce doporučuji konzultovat odborný zdroj eAgri.cz, který nabízí rozsáhlé návody k moderním tesařským spojům včetně kampování a rohových spojů trámů. Přesné dodržení těchto parametrů minimalizuje riziko deformace nebo poškození konstrukce.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Spojovací materiály a upevnění v tesařských spojích
Pro správné spojování trámů v tesařské konstrukci je klíčové zvolit vhodné spojovací materiály, které odpovídají rozměrům a zatížení konstrukce. Tradiční metody využívají dřevěné kolíky, které se osazují do přesně vyřezaných otvorů při čepování trámů. Moderní tesařské spoje často doplňují kovové prvky pro zvýšení pevnosti a odolnosti.
Svorníky jsou základním kovovým spojovacím prvkem u trámů o rozměrech 8×8 až 10×10 cm. Doporučuje se používat svorníky s průměrem 10-12 mm a délkou 160-200 mm. Konstrukční vruty, nejlépe nerezové nebo pozinkované pro venkovní konstrukce, se vedou šikmo pod úhlem 30-45°, ideálně ve dvojicích do kříže. Tento postup výrazně zvyšuje pevnost spoje a snižuje riziko vytržení materiálu.
Kovové spojky a úhelníky doplňují zejména rohové spoje trámů a kampování, kde je potřeba zajistit přesné a pevné napojení bez deformací. Hřebíky se u tesařských spojů používají méně často, protože neposkytují takovou pevnost jako vruty a svorníky.
- Dřevěné kolíky pro tradiční čepování trámů
- Svorníky 10-12 mm průměr, délka 160-200 mm pro střední trámy
- Konstrukční vruty vedeme pod úhlem 30-45°, ve dvojicích do kříže
- Kovové spojky a úhelníky pro rohové spoje trámů a kampování
- Nerezové nebo pozinkované vruty pro venkovní a vlhké prostředí
Tip: Pro podélné spojování trámů a tesařské spoje trámu je vhodné vždy zvolit pevné kovové upevnění, které minimalizuje pohyb a zajišťuje dlouhodobou stabilitu konstrukce.
Postup spojování trámů a potřebné nářadí
Postup spojování trámů vyžaduje přesné rýsování, správné řezání a pečlivé sestavení spojů. Kvalitní výsledky zaručí vhodné nářadí a dodržení zásady „dvakrát měř, jednou řež“. Následující návod na tesařské spoje pro spojování trámů popisuje základní kroky od přípravy až po upevnění.
Příprava a rýsování spojů
Přesné rýsování spočívá v měření a značení spojů pomocí pravítka, úhelníku a pokosníku. Trámy je třeba pevně upnout na tesařské kozy, aby se zabránilo pohybu při práci. Rýsování je základem pro všechny moderní tesařské spoje, včetně rohových spojů trámů a podélného spojování trámů.

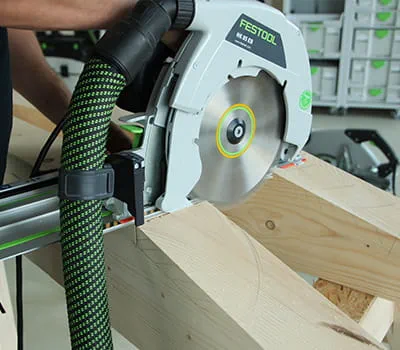

Řezání a frézování spojů
Řezání tesařských spojů, jako jsou čepy a dlaby, probíhá ručními pilami s jemným zubem. Kampování, tedy frézování oblých hran, se často provádí okružní pilou s drážkovací frézou, která zajistí přesné a čisté provedení spoje. Tento postup minimalizuje riziko prasklin dřeva.
Sestavení a upevnění spojů
Po přesném řezání následuje zkušební sesazení spojů. Pro pevné spojení se používají kolíky nebo svorníky, které zabrání posunu a zajistí stabilitu konstrukce. Kontrola přesnosti a pevnosti spoje je nezbytná před finálním upevněním.
- Připravit nářadí – pravítko, úhelník, pokosník, ruční pila, fréza, tesařské kozy
- Upnout trámy – zajistit pevnost pomocí tesařských koz a svorek
- Vyměřit a vyznačit spoje – přesné rýsování podle rozměrů konstrukce
- Řezat spoje – provést čepování trámů a kampování dle návodu
- Sestavit spoje – dočasně sesadit a ověřit přesnost
- Upevnit spoje – zafixovat kolíky nebo svorníky pro pevnost
Tip: Při řezání rohových spojů trámů dbejte na rovné řezy, jinak hrozí oslabení konstrukce nebo špatné dosednutí. Doporučuje se doplnit postup fotografiemi nebo ilustracemi pro lepší přehlednost.
Pevnost a trvanlivost tesařských spojů
Pevnost a trvanlivost tesařských spojů závisí na typu spoje, způsobu upevnění a vlivu prostředí. Správně zvolený spoj s přesným čepováním a odpovídajícím upevněním prodlužuje životnost konstrukce a minimalizuje riziko poškození.
Vliv typu spoje na pevnost
Čepové spoje patří mezi nejpevnější spoje trámů, zvládají dynamické i tahové zatížení bez výrazného oslabení. Čep má obvykle šířku 1/3 šířky trámu a délku 1/4 až 1/2 jeho výšky, dlab je o 10 mm hlubší než čep a nesmí být vyřezán napříč vláknem. Přeplátování, běžné u podélného spojování trámů, má nižší pevnost při tahovém zatížení a je vhodné tam, kde není požadavek na vysokou nosnost. Kampování s hloubkou zapuštění 1/8 až 1/6 tloušťky menšího profilu umožňuje opravy bez bourání konstrukce, ale pevnost spoje je nižší než u čepových spojů.
Vliv upevnění a počtu svorníků
Svorníky, třmeny a kolíky výrazně zvyšují pevnost spoje tím, že zabraňují posunům a rozpojení. Pro trámy o rozměrech 12 × 20 cm se doporučují svorníky průměru 12-16 mm a délky 200-250 mm. Nad určitou hranici přidávání svorníků pevnost spoje již dále neroste, proto je nutné dodržet správnou dimenzi a počet podle charakteru konstrukce a ČSN. Předvrtání otvorů je nezbytné u tvrdých dřevin, například dubu, s vrtákem o 1-2 mm menším než průměr svorníku.
Dopad vlhkosti a klimatu
Vlhkost a klimatické podmínky zásadně ovlivňují trvanlivost tesařských spojů. Nadměrná vlhkost podporuje rozklad dřeva a korozi kovových spojovacích prvků. Proto je nutné používat dobře vysušené dřevo, nerezové (A2/A4) nebo pozinkované svorníky a pravidelně kontrolovat ochranu proti vlhkosti a dřevokazným škůdcům. Nevhodné podmínky vedou k degradaci spoje a následným statickým problémům.
- moderní tesařské spoje vyžadují přesné čepování trámů a kvalitní rohové spoje trámů
- kampování a další způsoby podélného spojování trámů musí respektovat pevnostní limity stanovené normami
- pravidelná údržba a ochrana prodlužují životnost spojů a zabraňují jejich degradaci
Tip: Pro dlouhodobou pevnost a trvanlivost tesařských spojů doporučuje norma ČSN používat nerezové spojovací prvky a dbát na přesné provedení čepování trámů s dodržením rozměrů čepu a dlabu.
Bezpečnost a estetika v tesařských spojích
Bezpečnost práce (BOZP) při tesařských spojích vyžaduje používání ochranných pomůcek, konkrétně pevné rukavice z odolného materiálu, ochranu sluchu s útlumem minimálně 25 dB a ochranné brýle s certifikací EN166. Materiál je nezbytné pevně upnout do tesařských koz nebo svorek, aby se zabránilo nečekanému posunu během čepování trámů nebo kampování. Takové zajištění minimalizuje riziko poranění a zároveň zvyšuje přesnost řezů a vrtání, což je klíčové pro pevnost spoje.

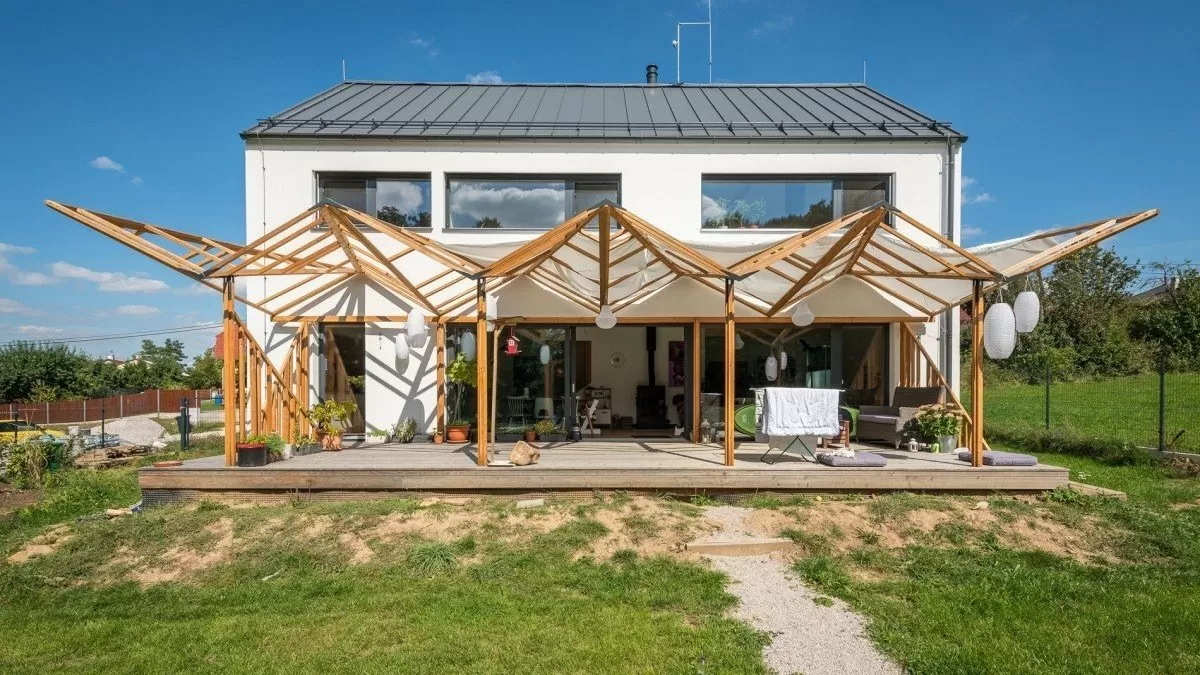

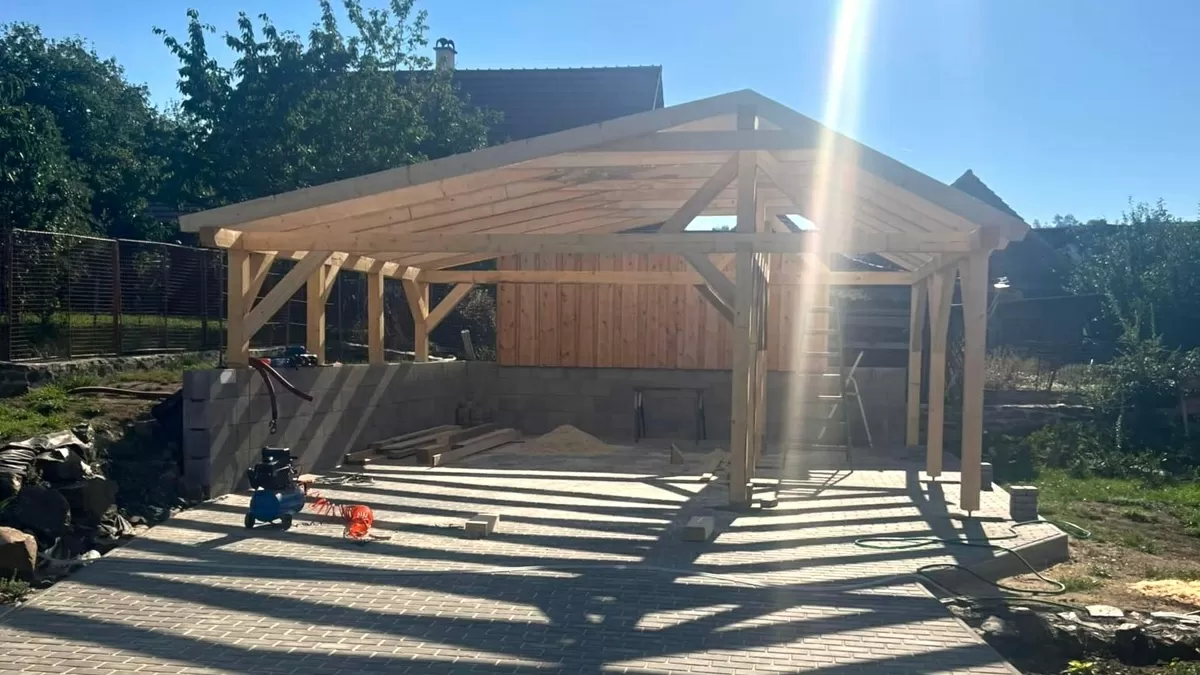

Estetika tesařských spojů je zásadní zejména u viditelných částí konstrukcí, jako jsou pergoly, sruby nebo altány, kde spoje tvoří součást designu a architektonického výrazu. Moderní tesařské spoje, například rohové spoje trámů provedené rybinovým nebo pokosovým řezem, a podélné spojování trámů pomocí přeplátování s překrytím poloviny tloušťky trámu, umožňují dosáhnout vysoké pevnosti i vizuální čistoty. Použití dřevěných příložek s kolíky místo kovových spojek minimalizuje oslabení materiálu a zároveň zachovává tradiční vzhled konstrukce.
Správný postup, jak spojit dva tramy podélně, zahrnuje volbu vhodného spoje podle rozměrů trámů a zatížení. Čepování trámů s čepem širokým přibližně 1/3 šířky trámu a délkou 1/4 až 1/2 výšky trámu, doplněné dlabem o 10 mm hlubším než čep, zajišťuje maximální pevnost bez použití kovových prvků. Kampování s hloubkou zapuštění 1/8 až 1/6 tloušťky menšího profilu umožňuje snadnou montáž a případnou demontáž bez poškození. Takové spoje jsou vhodné pro konstrukce vyžadující kombinaci pevnosti a estetického dojmu.
Jak správně spojit dva dřevěné trámy
Při spojování dvou trámů lze využít čepování trámů nebo přesné kampování, které zajistí pevnost i estetiku spoje. Čepování vyžaduje přesné rýsování a předvrtání otvorů pro kolíky či svorníky, přičemž čep by měl být vyřezán podélně podle vláken dřeva, aby se zabránilo praskání. Kampování se provádí řezem do poloviny tloušťky trámu, přičemž je nutné dodržet hloubku zapuštění 1/8 až 1/6 tloušťky menšího profilu pro optimální pevnost a stabilitu spoje.
Normy, certifikace a opravy tesařských spojů
Normy a certifikace v oblasti tesařských spojů zaručují bezpečnost a správnou funkci konstrukcí. Opravy poškozených spojů vyžadují přesné techniky, mezi něž patří doplnění šikmých vrutů a tradiční postupy jako kampování.
Platné normy a certifikace v ČR
Normy tesařských spojů v České republice určují požadavky na rozměry, pevnost a druh použitého materiálu, což zajišťuje trvanlivost a bezpečnost konstrukcí. Certifikace výrobků a pracovních postupů potvrzují, že tesařský spoj trámu splňuje předepsané standardy. Dodržování těchto předpisů je klíčové při podélném spojování trámů i u rohových spojů trámů.
Metody a technologie oprav tesařských spojů
Opravy spojů zahrnují doplnění šikmých vrutů vedených pod úhlem 30-45°, které posilují stabilitu konstrukce bez nutnosti výměny celých prvků. V případě vážnějšího poškození je vhodné provést kampování nebo výměnu části spoje. Moderní tesařské spoje těmito způsoby obnovují funkčnost a prodlužují životnost nosných prvků.
Časté dotazy o tesařských spojích a spojování trámů
Časté dotazy o tesařských spojích a spojování trámů
Otázka: Jak spojit dva trámy k sobě?
Spojte je pomocí čepování s čepem širokým 1/3 šířky trámu a délkou 1/4 až 1/2 výšky trámu, přičemž dlab by měl být o 10 mm hlubší než čep.
Otázka: Jak se spojují trámy?
Trámy se spojují tesařskými spoji jako čepování, přeplátování nebo tupý sraz, které se upevňují kolíky, svorníky či vruty vedenými šikmo pod úhlem 30-45°.
Otázka: Jaké tesařské spoje se používají pro spojování trámů?
Nejčastější jsou čepování, přeplátování, kampování, tupý sraz, rohové spoje trámů a rybinové spoje.
Otázka: Co je čepování trámů?
Čepování je pevný tesařský spoj trámu, kde čep o délce 1/4 až 1/2 výšky a šířce 1/3 trámu zapadá do dlabu, což zajišťuje vysokou stabilitu konstrukce.
Otázka: Jaká je délka čepu u čepování?
Délka čepu se pohybuje mezi 1/4 až 1/2 výšky trámu, přičemž dlab je vždy o 10 mm hlubší než čep.
Otázka: Jak předvrtat otvor pro vruty?
U tvrdých dřevin, například dubu, předvrtejte otvor o 1-2 mm menší než průměr vrutu, aby nedošlo k prasknutí dřeva.
Otázka: Jaké vruty použít pro trámy o rozměru 8×8 cm?
Použijte svorníky o průměru 10-12 mm a délce 160-200 mm, které vedete šikmo pod úhlem 30-45°.
Otázka: Co je přeplátování?
Přeplátování je podélné spojování trámů, kde se překrývá polovina tloušťky trámů, často používané u valbových střech.
Otázka: Jak zvýšit pevnost spoje?
Přidáním svorníků nebo příložek lze zvýšit pevnost spojů, avšak po určitém počtu dalších spojovacích prvků pevnost již nenaroste.
Otázka: Jaké jsou bezpečnostní zásady při práci s tesařskými spoji?
Používejte ochranné rukavice, brýle a sluchátka, pevně upínejte materiál a dodržujte zásadu „dvakrát měř, jednou řež“.
Otázka: Jaké normy platí pro tesařské spoje v ČR?
ČSN normy stanovují přesné požadavky na rozměry a pevnost tesařských spojů, přičemž certifikace materiálů potvrzují jejich kvalitu.
Otázka: Jak opravit poškozený tesařský spoj?
Doplňte šikmé vruty vedené pod úhlem 30-45°, nebo vyměňte poškozené části a využijte kampování pro snadnou opravu.
Otázka: Co je kampování?
Kampování znamená zapuštění menšího trámu do většího do hloubky 1/8 až 1/6 tloušťky, což usnadňuje opravy a údržbu.
Otázka: Jaké nářadí je potřeba pro tesařské spoje?
Potřebné nástroje zahrnují pravítko, úhelník, pokosník, rejsek, posuvné měřidlo, tesařské kozy, hoblice a svorky.
Otázka: Jak spojit dva trámy podélně?
Podélné spojování trámů se provádí přeplátováním nebo upevněním svorníky a příložkami, které zajišťují dostatečnou pevnost spoje.
Otázka: Jak se provádí rýsování spojů?
Rýsování spojů probíhá přesným měřením pravítkem, úhelníkem a pokosníkem, materiál je pevně upnutý na tesařských kozách.
Otázka: Jaké jsou moderní tesařské spoje?
Kromě tradičních spojů se používají kovové spojky, úhelníky a svorníky z nerezové oceli pro zvýšení pevnosti a odolnosti.
Otázka: Jaký je rozdíl mezi čepováním a tupým srazem?
Čepování obsahuje čep a dlab pro pevné spojení, zatímco tupý sraz je jednoduchý spoj bez překrytí, často jištěný kramlí nebo vruty.
Otázka: Jak správně upevnit spojovací vruty?
Vruty vedeme šikmo pod úhlem 30-45°, ideálně ve dvojicích do kříže, čímž se zvyšuje odolnost proti vytržení.
Otázka: Kdy použít dřevěné kolíky?
Dřevěné kolíky se tradičně používají k jištění čepových spojů, zejména u nosných konstrukcí bez použití kovových prvků.
Odborná rada: U složitějších tesařských spojů jako jsou rohové spoje trámů doporučuji konzultaci s odborníkem, aby byla zajištěna bezpečnost a dlouhodobá pevnost konstrukce.
