Svahové tvárnice představují efektivní řešení pro zpevnění terénních nerovností a stabilizaci svahů. Betonové svahové tvárnice na sucho umožňují rychlou a pevnou stavbu bez nutnosti použití malty, přičemž správný statický výpočet svahové zdi zajistí dlouhodobou stabilitu konstrukce. Součástí správné instalace bývá také drenážní trubka, která odvádí přebytečnou vodu a zabraňuje poškození zdi.
Hlavní poznatky
- Svahové tvárnice jsou vyráběny z vibrolisovaného betonu s vysokou pevností a mrazuvzdorností.
- Maximální výška svahové zdi bez statického výpočtu je 1 m při zatížení do 5 kN/m².
- Výkop pro založení tvárnic se provádí do nezámrzné hloubky přibližně 80 cm.

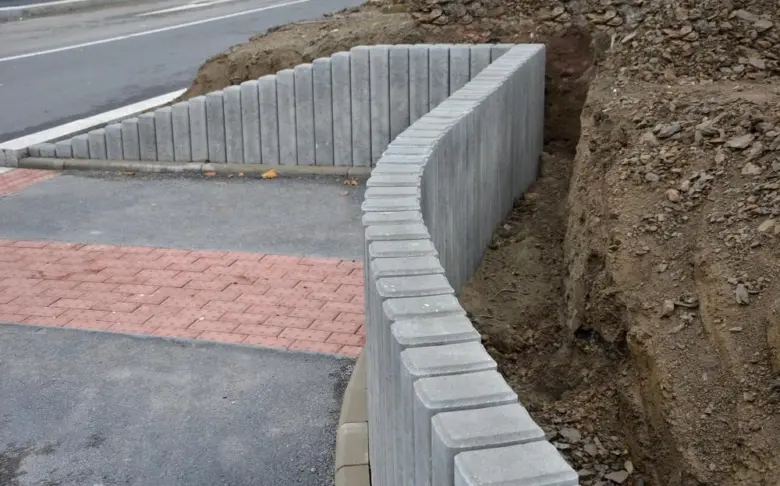

- Prefabrikované palisády mají délku od 20 cm do 2 m a jsou ukládány na betonový základ o tloušťce minimálně 10 cm.
- Duté svahové tvárnice umožňují osázení vegetací, čímž zvyšují estetickou a ekologickou hodnotu zídek.
Typy a materiál svahových tvárnic
Svahové tvárnice se vyrábějí převážně z vibrolisovaného betonu, který zajišťuje vysokou pevnost a odolnost proti povětrnostním vlivům. Hlavní typy zahrnují plné tvárnice, které slouží pro nosné zdi, duté tvárnice vhodné k osázení vegetací a korýtkové tvárnice umožňující efektivní odvodnění svahu. Povrchová úprava svahových tvárnic může být hladká, drsná nebo s reliéfem, přičemž barevné varianty sahají od přírodních odstínů šedé přes cihlově červenou až po okrovou.
Duté tvárnice se používají zejména tam, kde je plánováno osázení dutin rostlinami, což zvyšuje stabilitu a estetiku svahové zídky. Betonové svahové tvárnice lze pokládat na sucho i s přídavkem malty či betonu, podle statického výpočtu svahové zdi a konkrétních podmínek stavby. K doplnění funkčnosti často patří instalace drenážní trubky za zídkou.
- Plná tvárnice – maximální pevnost pro nosné konstrukce
- Dutá tvárnice – vhodná pro osázení dutých tvárnic na zahradě
- Korýtková tvárnice – umožňuje odvodnění svahu
- Povrchová úprava – hladká, drsná, reliéfní
- Barevné varianty – šedá, cihlová, okrová
Jaké rostliny jsou vhodné do svahových tvárnic
Pro osázení dutých svahových tvárnic se doporučují nízké trvalky a popínavé rostliny s mělkým kořenovým systémem, například rozchodník, mateřídouška nebo brečtan, které neohrožují stabilitu zídky.
Založení svahových tvárnic ve stavbě
Založení svahových tvárnic ve stavbě je klíčové pro stabilitu celé konstrukce. Výkop musí dosahovat nezámrzné hloubky přibližně 80 cm, aby se zabránilo poškození mrazem. Podloží je třeba upravit štěrkem nebo betonem, přičemž betonový základ by měl mít tloušťku minimálně 20 cm u zídek vyšších než 1 m. Svahové tvárnice se následně zakládají na tento pevný podklad, což zabraňuje posunu nebo praskání zdi.
Pro správné založení se doporučuje:
- Výkop do nezámrzné hloubky – zajistit hloubku cca 80 cm podle místních podmínek.
- Příprava podloží – použít štěrk pro lepší odvodnění nebo beton pro vyšší pevnost.
- Vytvoření betonového základu – tloušťka min. 20 cm u zdí přesahujících 1 m výšky.
- Kontrola rovinnosti – pomocí vodováhy zajistit rovnoměrné založení svahových tvárnic.
- Pokládka tvárnic – správně je osadit dle statického výpočtu svahové zdi a zajistit drenážní trubku pro odvod vody.
Jak pokládat svahové tvárnice správně
Správné založení betonových svahových tvárnic zahrnuje dodržení výše uvedených kroků a respektování statického výpočtu. Založením na betonový základ nebo štěrk se minimalizují rizika sesuvu a deformací. Také je možné využít duté tvárnice pro osázení rostlinami, což zvyšuje estetiku i funkčnost zdi.
Montáž a pokládka svahových tvárnic
Montáž a pokládka svahových tvárnic vyžaduje přesnost a dodržení správných rozestupů i vzoru pokládky. Správná instalace zahrnuje i použití nopové folie a drenážní trubky pro odvodnění a stabilitu stavby.
Jak pokládat svahovky správně
Svahové tvárnice se pokládají s rozestupy 5-10 mm, což umožňuje dilataci a lepší odvodnění. Doporučuje se vzor šachovnice, kdy se každá tvárnice posune vůči spodní řadě, čímž se zvyšuje pevnost zdi a stabilita svahu. Výplň dutin štěrkem nebo zeminou podporuje pevnost a usnadňuje osázení dutých tvárnic.
Použití nopové folie a drenážních trubek
Nopová folie se umisťuje za svahovou tvárnici a chrání konstrukci před vlhkostí. Drenážní trubka pak zajišťuje odvodnění vody ze svahu, čímž se předchází tlakům vody na zídku a potenciálním statickým problémům. Správná drenáž je nezbytná zejména u betonových svahových tvárnic.
Kontrola svislosti a fixace klíny
Pro přesné osazení svahových tvárnic slouží klíny, které fixují jednotlivé kusy během pokládky. Vodováha pomáhá kontrolovat svislost a rovinnost zdi, což je klíčové pro dlouhodobou stabilitu zdi a správné osázení dutých tvárnic.
- Příprava podloží – zarovnejte a zhutněte základ pro založení svahových tvárnic
- Položení první řady – zajistěte rovinu a správné rozestupy 5-10 mm
- Pokládka dalších řad – dodržujte vzor šachovnice a vyplňujte dutiny štěrkem nebo zeminou
- Instalace nopové folie – připevněte folii za tvárnice k zajištění odvodnění
- Uložení drenážní trubky – položte drenážní trubku podél zdi pro odvod vody
- Kontrola a fixace – použijte klíny a vodováhu k fixaci a kontrole svislosti každé řady
Tip: Postup při stavbě z svahových tvárnic vyžaduje i statický výpočet svahové zdi, aby byl zajištěn dostatečný bezpečnostní faktor, zejména u větších konstrukcí.
Použití svahových tvárnic ve stavbě
Použití svahových tvárnic ve stavbě zahrnuje především zpevnění svahů a tvorbu opěrných zdí, které usnadňují úpravu terénu a brání erozi. Maximální výška zdi bez nutnosti statického výpočtu je 1 m, přičemž sklon stěny by měl být v rozmezí 25° až 75°. Zatížení konstrukce nesmí překročit 5 kN/m², což je důležité při plánování zpevnění a využití svahových tvárnic.
Svahové tvárnice lze použít také pro stavbu terasovitých zdí, schodišť, plotů nebo okrasných zdí. Betonové svahové tvárnice umožňují pevné a trvanlivé konstrukce, zatímco svahové tvárnice na sucho zjednodušují montáž a zajišťují drenáž díky dutinám. Tyto dutiny je možné osázet vhodnými rostlinami, což přispívá k estetice i stabilitě svahu.
- zpevnění svahů a opěrné zdi do 1 m výšky bez statického výpočtu
- sklon stěny mezi 25° a 75° pro optimální stabilitu
- maximální zatížení 5 kN/m² při konstrukčním návrhu
- využití drenážní trubky pro odvod vody za zdí
- osázení dutých tvárnic vhodnými rostlinami pro zpevnění a vzhled
- použití betonových palisád jako doplňkový prvek zpevnění
Výhody použití svahových tvárnic ve svahu
Svahové tvárnice usnadňují rychlou a efektivní stavbu, zajišťují dobrý odvod vody a umožňují kombinaci s vegetací pro vyšší stabilitu svahu.
Doplňky a související prvky ke svahovým tvárnicím
Doplňky ke svahovým tvárnicím významně usnadňují stavbu a zvyšují její životnost. Zdící šablony pomáhají udržet přesné rozměry a rovinnost zdi, což je klíčové pro správný statický výpočet svahové zdi. Držáky plotových výplní a panty umožňují snadné připojení oplocení přímo ke zdi z betonových svahových tvárnic. Spárovací malta zajistí pevné spojení tvárnic a zároveň zamezí průniku vody, čímž doplňuje drenážní trubku ve spodní části zdi. Betonové stříšky slouží k zakončení zdí a chrání konstrukci před povětrnostními vlivy.
- Zdící šablony pro přesnou pokládku svahových tvárnic na sucho i s maltou
- Držáky plotových výplní a panty pro pevné uchycení oplocení
- Spárovací malta pro zvýšení stability a vodotěsnosti zdi
- Betonové stříšky jako ochrana zakončení svahové zídky
Svahové tvárnice – jaké techniky stavby použít
Použití správných doplňků je zásadní pro odstranění běžných chyb při stavbě se svahovými tvárnicemi a jak se jim vyhnout, například špatné zarovnání nebo nedostatečné zajištění stability.
Specifické systémy a produkty svahových tvárnic
Na trhu existují různé systémy svahových tvárnic, které se liší rozměry, barvami a konstrukčním řešením. Betonové tvárnice MURÁNO nabízí 9 barevných variant, což umožňuje estetické sladění s okolím zahrady nebo pozemku. Tento systém je vhodný i pro osázení dutých tvárnic, což zvyšuje jejich funkčnost a zpevnění svahu.
GABON představuje robustní řešení s betonovými palisádami a možností použití svahových tvárnic na sucho, což zjednodušuje montáž bez nutnosti betonování. SVAHOBLOK je charakteristický jednoduchým postupem při stavbě z svahových tvárnic a vhodností pro menší terénní úpravy.
OPĚRNÉ STĚNY L umožňují zpevnění svahů do 120 cm, což vyžaduje statický výpočet svahové zdi a správné založení svahových tvárnic včetně drenážní trubky pro odvod vlhkosti. Tento systém se často využívá tam, kde je potřeba větší stabilita konstrukce.
| Systém | Charakteristika | Použití |
|---|---|---|
| MURÁNO | 9 barevných variant, duté tvárnice | Estetické zpevnění se osázením |
| GABON | Betonové palisády, svahovky na sucho | Rychlá montáž bez betonu |
| OPĚRNÉ STĚNY L | Zpevnění do 120 cm, nutný statický výpočet | Stabilní zídky ve svahu |
Tip: Výhody použití svahových tvárnic ve svahu zahrnují rychlost stavby, estetiku a možnost osázení vhodnými rostlinami, které zlepšují stabilitu a zadržují vodu.
Základní pravidla statiky a návrhu svahových zdí
Pro úspěšnou stavbu svahových zdí je nezbytné dodržet přesná pravidla statiky a návrhu. Statický výpočet zajišťuje bezpečnost a dlouhodobou stabilitu konstrukce, zejména u zdí s výškou nad 1 metr a při zatíženích přesahujících 5 kN/m².
Kdy je potřeba statický výpočet
Statický výpočet je povinný u svahových zdí s výškou nad 1 m, které musí odolat maximálnímu zatížení 5 kN/m². Toto zatížení zahrnuje zemní tlak, provozní i terénní zatížení. Bez statického návrhu nelze správně dimenzovat založení, tloušťku betonového základového pásu (minimálně 20 cm) ani parametry svahových tvárnic, což výrazně zvyšuje riziko vzniku prasklin, posunů nebo sesuvu zdi.
Příklady konstrukcí bez výpočtu
Svahové tvárnice lze bezpečně použít pro zdi do výšky 120 cm bez nutnosti statického výpočtu, pokud plošné zatížení nepřesahuje 5 kN/m². Typické aplikace zahrnují:
- nízké opěrné zídky z betonových svahových tvárnic kladených na zhutněné podloží bez betonového základu
- dekorativní betonové palisády v zahradních úpravách s maximální výškou do 1,2 m
- osázení dutých tvárnic rostlinami, které pomáhají stabilizovat svah a snižují erozi
- integrování drenážních trubek a nopové folie pro odvodnění a zvýšení stability konstrukce
Tip: Stavbu svahové zdi s výškou nad 1 metr doporučuji vždy konzultovat s projektantem nebo statikem, který provede statický výpočet svahové zdi a navrhne odpovídající založení i dimenze betonových svahových tvárnic.
Životnost a údržba svahových tvárnic
Betonové svahové tvárnice mají vysokou mrazuvzdornost a odolnost vůči povětrnostním vlivům, což umožňuje jejich životnost často přes 30 let bez výrazného snížení pevnosti. Povětrnostní podmínky, jako jsou opakované cykly mrazu a tání nebo dlouhodobé srážky, mohou postupně ovlivnit povrchovou úpravu a estetiku, proto se doporučuje pravidelně kontrolovat stav zídky zejména po zimním období.
Údržba betonových tvárnic zahrnuje:
- kontrolu a čištění drenážní trubky, která zabraňuje hromadění vody a následnému tlakovému namáhání zdi
- odstranění usazenin a nečistot z dutých tvárnic, aby se zabránilo zanášení a zhoršení odvodnění
- osázení dutých tvárnic rostlinami s hlubokým kořenovým systémem, které stabilizují svah a zlepšují mikroklima zídky
- pravidelnou kontrolu spojů a případné doplnění malty nebo betonu u zdí stavěných na sucho, aby se zachovala statická stabilita
Tip: Pravidelná údržba drenážního systému a osázení dutých tvárnic vhodnou vegetací prodlužují životnost zídky a snižují riziko vzniku trhlin nebo deformací způsobených povětrnostními vlivy.
Ekologické aspekty a osázení dutých svahových tvárnic
Jaké rostliny vysadit do svahových tvárnic
Duté svahové tvárnice umožňují osázení nízkými trvalkami a travinami s mělkým kořenovým systémem, které dobře snášejí sucho a nepoškozují konstrukci. Doporučené druhy zahrnují:
- rozchodníky (Sedum), které mají vysokou odolnost vůči suchu a rychle zakrývají povrch
- mateřídoušku (Thymus), vhodnou pro plné slunce a s antibakteriálními vlastnostmi
- kostřavu (Festuca), trávu s pevnými kořeny zajišťujícími stabilitu půdy
- lomikámen (Saxifraga), který roste i v štěrkovitých substrátech a zvyšuje estetiku zídky
Tento výběr rostlin je kompatibilní s betonovými svahovými tvárnicemi a umožňuje osázení i při pokládce na sucho bez nutnosti dodatečného zavlažování.
Ekologický přínos osázení
Osázení dutých tvárnic zvyšuje biodiverzitu tím, že vytváří mikrohabitaty pro opylovače a drobné živočichy, čímž podporuje ekologickou rovnováhu zahradního prostoru. Rostliny zlepšují vsakovací schopnost konstrukce, protože substrát v dutinách tvárnic zadržuje vodu a snižuje povrchový odtok dešťových srážek až o 30 %. Tento proces snižuje riziko eroze a tlak na drenážní systém. Výsledkem je přirozená stabilizace svahové zdi a prodloužení její životnosti bez nutnosti častých oprav. Osázení dutých tvárnic také umožňuje snížit použití betonových palisád a dalších pevných prvků, což přispívá k ekologičtější a esteticky přívětivější stavbě.
Časté dotazy k svahovým tvárnicím
Otázka: Jak správně použít svahové tvárnice ve stavbě?
Svahové tvárnice je třeba zakládat do nezámrzné hloubky minimálně 80 cm s betonovým základem o tloušťce 20 cm u zdí vyšších než 1 m. Při výšce do 1 m lze použít svahové tvárnice na sucho, založené přímo na zhutněném štěrku, bez nutnosti statického výpočtu svahové zdi.
Otázka: Jaký je návod na stavbu se svahovými tvárnicemi?
Návod začíná vyhloubením výkopu, založením betonového základu nebo zhutněného štěrku, pokládkou tvárnic s rozestupy 5-10 mm ve vzoru šachovnice a vyplněním dutin štěrkem nebo zeminou. Doporučuje se instalace drenážní trubky za zídkou a použití nopové folie proti vlhkosti.
Otázka: Jak stavět svahovku krok za krokem?
- Výkop do nezámrzné hloubky 80 cm.
- Založení betonového základu 20 cm nebo štěrkové lože.
- Pokládka tvárnic s rozestupy 5-10 mm.
- Vyplnění dutých tvárnic štěrkem a osázení dutých tvárnic vhodnými rostlinami.
- Instalace drenáže a nopové folie.
Otázka: Co vysadit do svahových tvárnic na zahradě?
Vhodné jsou nízké trvalky a trávy, například kostřava, maceška nebo sukulenty jako rozchodníky, které dobře snášejí sucho a zpevňují svah.
Otázka: Jaké jsou základní typy svahových tvárnic?
Existují plné, duté a korýtkové svahové tvárnice z vibrolisovaného betonu, přičemž duté tvárnice umožňují osázení.
Otázka: Jak hluboko je potřeba vykopat výkop pro založení svahových tvárnic?
Výkop musí sahat do nezámrzné hloubky kolem 80 cm, aby se zabránilo poškození mrazem.
Otázka: Jaká je maximální výška svahové zdi bez statického výpočtu?
Maximální výška je 1 metr, při větším zatížení je nutný statický výpočet svahové zdi.
Otázka: Jaké rozestupy je potřeba dodržovat při pokládce tvárnic?
Rozestupy mezi tvárnicemi by měly být 5-10 mm, což zajistí správnou stabilitu a možnost osázení.
Otázka: K čemu slouží nopová folie při stavbě svahových tvárnic?
Nopová folie chrání betonovou zeď před vlhkostí a pomáhá odvádět vodu do drenážních systémů.
Otázka: Jaká je doporučená tloušťka betonového základu pro zdi vyšší než 1 m?
Betonový základ by měl být minimálně 20 cm silný, aby unesl zatížení a zabránil sedání.
Otázka: Jaké rostliny jsou vhodné pro osázení dutých svahových tvárnic?
Do dutých tvárnic lze vysadit trávy jako kostřava, květiny typu maceška a sukulenty, například rozchodníky.
Otázka: Jaký je postup pokládky svahových tvárnic?
Pokládka začíná napnutím vodící šňůry, kladením tvárnic s mezerou 5-10 mm ve vzoru šachovnice a vyplněním dutin štěrkem nebo zeminou.
Otázka: Jak dlouho trvá stavba se svahovými tvárnicemi?
Základní zeď o délce několika metrů lze postavit do jednoho týdne včetně založení a osázení.
Otázka: Jaká je životnost betonových svahových tvárnic?
Betonové tvárnice mají životnost přes 30 let díky mrazuvzdornosti a odolnosti proti povětrnostním vlivům.
Otázka: Jaké jsou chyby, kterým je třeba se vyhnout při stavbě se svahovými tvárnicemi?
Nejčastější chyby jsou nedodržení nezámrzné hloubky, chybné založení, špatná drenáž a nedostatečné osázení.
Otázka: Jaké jsou ekologické přínosy osázení dutých svahových tvárnic?
Osázení zvyšuje biodiverzitu, podporuje vsakování vody do půdy a minimalizuje erozi svahu.
Otázka: Jaké doplňky se používají ke svahovým tvárnicím?
Používají se betonové palisády, zdící šablony, držáky a spárovací malty pro zpevnění a estetiku.
Otázka: Jaké jsou specifické systémy svahových tvárnic dostupné na trhu?
Mezi oblíbené patří svahové tvárnice DEK, MURÁNO a SVAHOBLOK s různými rozměry a dekorativními povrchy.
Otázka: Je možné stavět svahové tvárnice bez betonu?
Ano, u zdí do 1 m lze použít svahové tvárnice na sucho, založené na zhutněném štěrku bez betonového základu.
Otázka: Jak se kontroluje svislost při pokládce svahových tvárnic?
Svislost se kontroluje vodováhou a jednotlivé tvárnice se dočasně fixují klíny.
Otázka: Jaká je minimální nezámrzná hloubka výkopu?
Minimální nezámrzná hloubka je zpravidla 80 cm, což odpovídá místním geotechnickým normám.
Otázka: Jaký je doporučený sklon stěny svahových tvárnic?
Sklon stěny by měl být v rozmezí 25° až 75°, záleží na konstrukčním řešení a typu zdi.
Otázka: Jaká je cena svahových tvárnic a jejich montáže?
Cena tvárnic začíná kolem 150 Kč za kus, montáž se pohybuje od 300 Kč za m² v závislosti na složitosti a lokalitě.
Otázka: Jaké jsou techniky stavby svahových tvárnic?
Techniky zahrnují pokládku na betonový základ, dodržení rozestupů 5-10 mm, instalaci drenážní trubky a osázení vegetací u dutých typů.
