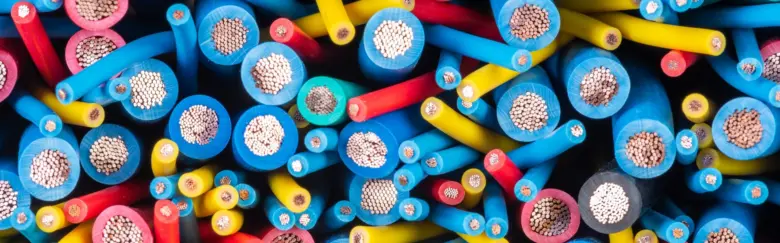

Správný průřez vodiče určuje jeho proudovou zatížitelnost a ovlivňuje bezpečnost celé elektrické instalace. Výběr závisí na materiálu vodiče, typu izolace a podmínkách uložení, přičemž je třeba zohlednit i výpočet úbytku napětí. Dodržení těchto parametrů minimalizuje riziko přehřátí a poruch.
🔑 Hlavní body
- Průřezy vodičů se standardně uvádějí v mm², například 1,5 mm², 10 mm² nebo 25 mm².
- Maximální proudová zatížitelnost měděných vodičů 1,5 mm² je 15-17 A při teplotě do 30 °C.
- Hliníkové vodiče vyžadují o 56 % větší průřez než měď pro stejný proud.
- Úbytek napětí závisí na délce a průřezu vodiče a může výrazně ovlivnit výkon instalace.
- Minimální průřez měděných vodičů pro trvalé položení je 1,5 mm², u hliníkových 2,5 mm².

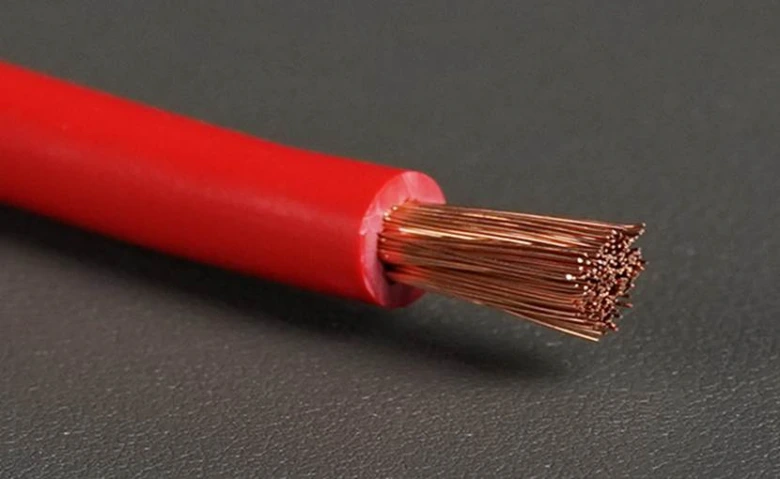

Jak převést průměr vodiče na průřez v mm²
Průměr vodiče přímo souvisí s jeho průřezem, který se měří v mm². Převod průměru vodiče na průřez vodiče se provádí pomocí vzorce pro obsah kruhu: průřez = π × (průměr/2)². Tento výpočet je zásadní pro správné dimenzování měděného vodiče, protože průřez ovlivňuje proudovou zatížitelnost a výpočet úbytku napětí v elektroinstalaci.
Jak převést průměr vodiče na průřez v mm²
| Průměr vodiče (mm) | Průřez vodiče (mm²) | Typický použití |
|---|---|---|
| 0,8 | 0,5 | nízký proud, osvětlení |
| 1,38 | 1,5 | běžná domácí zásuvka, spotřebiče |
| 3,57 | 10 | silnější spotřebiče, větší zatížení |
Pro dimenzování vodičů v domácí elektroinstalaci je nutné znát přesný průřez vodiče. Správný výběr průřezu vodiče závisí na jeho proudu a typu izolace vodiče. U hliníkových vodičů je dimenzování odlišné, protože mají jinou proudovou zatížitelnost než měděné vodiče. Tabulka průřezů pomáhá rychle určit správný průřez vodiče podle jeho průměru.
Maximální proudová zatížitelnost vodičů podle materiálu a průřezu
Maximální proudová zatížitelnost vodičů závisí na jejich materiálu a průřezu, což je klíčové pro bezpečné dimenzování instalace. Správný výběr průřezu vodiče také ovlivňuje hodnoty úbytku napětí a celkovou bezpečnost elektroinstalace.
Maximální proudová zatížitelnost měděných vodičů podle průřezu
Měděný vodič průřez 1,5 mm² unese maximální proud 15-17 A, což odpovídá běžnému použití pro osvětlení a menší spotřebiče. S růstem průřezu se zvyšuje i proudová zatížitelnost – vodič o průřezu 10 mm² zvládne 46-57 A. Tyto hodnoty jsou platné při standardní izolaci PVC a okolní teplotě 30 °C. Pro správný výpočet průřezu vodiče podle proudu je nezbytné respektovat tyto limity, aby nedocházelo k přehřívání a snížení životnosti kabelu.
Maximální proudová zatížitelnost hliníkových vodičů a srovnání s mědí
Hliníkový vodič dimenzování 10 mm² unese maximálně 39 A, což je o něco méně než u měděného vodiče stejného průřezu. Nižší proudová zatížitelnost hliníku vyplývá z jeho vyšší elektrického odporu a menší tepelně vodivé schopnosti. Proto je u hliníkových vodičů potřeba volit větší průřez než u mědi pro stejnou zátěž. Tento rozdíl výrazně ovlivňuje výpočet úbytku napětí a volbu správné izolace vodiče.
Jaké jsou průřezy kabelu a jejich jištění?
Průřez kabelu se běžně volí v rozmezí od 1,5 mm² do 10 mm² podle přenášeného proudu. Pro průřez 1,5 mm² je doporučené jištění jističem 16 A, zatímco vodič o průřezu 10 mm² se jiští 50 A. Správné jištění zabraňuje přetížení vodiče a zajišťuje bezpečnost elektroinstalace. Praktický postup výběru průřezu vodiče a jištění zahrnuje také zohlednění délky kabelu a maximálního přípustného úbytku napětí.
| Průřez vodiče (mm²) | Měděný vodič (A) | Hliníkový vodič (A) | Doporučené jištění (A) |
|---|---|---|---|
| 1,5 | 15-17 | 13-15 | 16 |
| 2,5 | 20-24 | 16-20 | 20 |
| 10 | 46-57 | 39 | 50 |
Vliv způsobu uložení a izolace na výběr průřezu
Způsob uložení vodiče přímo ovlivňuje jeho proudovou zatížitelnost, což je klíčové při výběru správného průřezu vodiče. Například měděný vodič s průřezem 10 mm² má proudovou zatížitelnost přibližně 50 A, pokud je uložen v ochranné trubce, zatímco volně ložený může přenášet až 80 A. To je způsobeno omezením odvodu tepla při uložení v trubce, kde se vodič méně ochlazuje. Podobně vodiče uložené pod omítkou nebo v liště mají hodnoty zatížitelnosti mezi těmito extrémy.
Typ izolace vodiče také významně ovlivňuje výběr průřezu. Nejčastější izolace PVC má jinou tepelnou odolnost než izolace pryžová nebo bezhalogenová. Izolace s lepší tepelnou odolností umožňuje vyšší proudovou zatížitelnost při stejném průřezu. Při dimenzování vodičů je proto nutné zohlednit, zda se jedná o izolaci PVC, pryžovou nebo bezhalogenovou, protože ovlivňují výpočet úbytku napětí i bezpečnost elektroinstalace.
Tabulka proudové zatížitelnosti měděného vodiče 10 mm² podle způsobu uložení a izolace
| Způsob uložení | Izolace PVC (A) | Izolace pryž (A) | Izolace bezhalogenová (A) |
|---|---|---|---|
| V trubce | 50 | 55 | 58 |
| Pod omítkou / liště | 65 | 70 | 72 |
| Volně ložený | 80 | 85 | 88 |
Návod na správný výběr průřezu kabelu pro domácí spotřebiče vyžaduje zohlednit kombinaci způsobu uložení a typu izolace. Dimenzování hliníkových vodičů se řídí obdobnými principy, ale s nižší proudovou zatížitelností pro stejný průřez než u měděných vodičů. Podrobný výpočet úbytku napětí a správný výběr průřezu vodiče podle uložení přispívají k bezpečné a efektivní elektroinstalaci.
Výpočet úbytku napětí a jeho vliv na dimenzování vodičů
Výpočet úbytku napětí je základním parametrem pro správné dimenzování vodičů v elektroinstalaci. Úbytek závisí na délce vodiče, jeho průřezu a materiálu, přičemž nejčastěji se setkáváme s měděnými a hliníkovými vodiči.
Vzorec pro výpočet úbytku napětí
Úbytek napětí (ΔU) se vypočítá podle vzorce ΔU = (2 × L × I) / (σ × S), kde L je délka vodiče v metrech, I proud v ampérech, σ konduktivita materiálu ve m/(Ω·mm²) a S průřez vodiče v mm². Konduktivita mědi činí 56 m/(Ω·mm²), u hliníku je to 33 m/(Ω·mm²). Úbytek napětí roste se zvětšující se délkou vodiče a klesá při použití většího průřezu vodiče.
Podrobný příklad výpočtu úbytku napětí
Pro měděný vodič s průřezem 10 mm² a délkou 50 metrů, při proudu 25 A, spočítáme úbytek napětí:
- Stanovit délku vodiče – 50 m
- Určit průřez vodiče – 10 mm²
- Použít konduktivitu mědi – 56 m/(Ω·mm²)
- Vzorec aplikovat: ΔU = (2 × 50 × 25) / (56 × 10) = 4,46 V
Tento úbytek je třeba zohlednit při dimenzování kabelu podle zatížení a délky, aby byla zajištěna bezpečnost a správná funkce instalace. Pro přesnější výpočty lze použít kalkulačku na výpočet průřezu vodičů podle proudu.
Dopady dlouhodobého přetížení vodičů
Dlouhodobé přetížení vodičů vede k výraznému přehřívání, které překračuje maximální povolenou teplotu izolace, obvykle 70 °C u PVC izolace. Přehřátí způsobuje postupnou degradaci izolačního materiálu, což snižuje jeho dielektrickou pevnost a zvyšuje pravděpodobnost vzniku elektrického zkratu nebo požáru. Například měděný vodič s průřezem 1,5 mm² má maximální proudovou zatížitelnost kolem 15-17 A, a překročení tohoto proudu vede k nárůstu teploty jádra vodiče nad bezpečnou mez.
Co se stane při přetížení vodiče
Přetížení způsobuje zvýšení odporu vodiče vlivem teploty, což dále zvyšuje ztráty a teplotu jádra. Vyšší teplota urychluje stárnutí izolace, která může ztratit své izolační vlastnosti během několika měsíců až let v závislosti na míře přetížení. Nesprávný průřez vodiče, například použití 1,5 mm² vodiče pro zatížení přesahující 20 A, patří mezi nejčastější chyby. Tyto chyby vedou k riziku požáru a poškození elektroinstalace. Podle normy PN-IEC 60364-5-523:2001 musí být průřez vodiče dimenzován tak, aby proudová zatížitelnost nebyla překročena ani při dlouhodobém provozu.
Doporučení pro bezpečný provoz
Pro zajištění bezpečnosti elektroinstalace je nezbytné dodržovat proudovou zatížitelnost vodičů s rezervou minimálně 10-20 % nad jmenovitý proud spotřebiče. Dimenzování vodiče musí zohlednit nejen proud, ale i délku vedení kvůli úbytku napětí, který by neměl překročit 3-5 % jmenovitého napětí. Například pro 25 A jistič je vhodný měděný vodič o průřezu minimálně 4 mm², pokud je délka vedení do 20 metrů. Výpočet úbytku napětí se provádí podle vzorce zahrnujícího délku vodiče, průřez a materiál (měď nebo hliník).
- Dodržujte tabulky proudové zatížitelnosti vodičů podle materiálu a způsobu uložení (např. měď 10 mm² v trubce 50 A, volně ložený 80 A)
- Používejte kalkulačky pro výpočet průřezu vodiče podle zatížení a délky vedení
- Pravidelně kontrolujte stav izolace, zejména u starších instalací, kde může dojít k degradaci materiálu
- Zajistěte správné jištění odpovídající dimenzovanému průřezu vodiče, aby se přetížení neprojevilo
Tip: Pro minimalizaci rizika přetížení volte vodič s průřezem o jednu velikost větším než minimální požadavek podle jištění, například místo 2,5 mm² použijte 4 mm². Tento přístup snižuje tepelné zatížení a prodlužuje životnost izolace.
Nejčastější chyby při výběru průřezu vodičů a jak se jim vyhnout
Při dimenzování vodičů k instalaci patří mezi nejčastější chyby poddimenzování průřezu vodiče, které vede k přetížení a nadměrnému zahřívání kabelů. Například měděný vodič 1,5 mm² s PVC izolací má maximální proudovou zatížitelnost 15-17 A při teplotě okolí do 30 °C, proto použití menšího průřezu pro proudy nad tuto hodnotu způsobí nebezpečné přehřívání. Dalším často opomíjeným faktorem je délka vedení, která přímo ovlivňuje výpočet úbytku napětí – při delších trasách je nutné zvolit větší průřez, aby pokles napětí nepřekročil povolených 3-5 % jmenovitého napětí. Nesprávný výběr materiálu vodiče, například použití hliníkového vodiče bez adekvátního zvětšení průřezu (hliník vyžaduje zhruba o 56 % větší průřez než měď pro stejný proud), snižuje bezpečnost instalace a zkracuje životnost kabeláže kvůli oxidaci a vyššímu odporu.
Tipy pro správný výběr průřezu vodiče:
- Zohlednit celkovou délku vedení pro přesný výpočet úbytku napětí podle vzorce zahrnujícího konduktivitu materiálu (měď 56 m/(Ω·mm²), hliník 33 m/(Ω·mm²))
- Použít tabulky průřezů vodičů a doporučené jištění, které reflektují proudovou zatížitelnost a maximální dovolený úbytek napětí pro konkrétní podmínky uložení
- Vybrat správný materiál vodiče – měděné vodiče mají vyšší proudovou zatížitelnost než hliníkové stejného průřezu, proto je nutné u hliníku dimenzovat průřez větší
- Kontrolovat izolaci vodiče podle provozních podmínek, například PVC izolace pro běžné teploty do 70 °C, případně speciální izolace pro vyšší teploty či vlhké prostředí
Praktický postup výběru průřezu vodiče a jištění
- Určit maximální odběr proudu zařízení nebo okruhu, například 25 A pro běžný jistič
- Změřit nebo odhadnout délku vedení v metrech, protože délka ovlivňuje úbytek napětí a tím i potřebný průřez
- Vybrat materiál vodiče (měď nebo hliník) a způsob uložení (v trubce, volně, v zemi), protože tyto faktory mění proudovou zatížitelnost
- Použít tabulku průřezů vodičů, kde například měděný vodič 4 mm² v trubce unese 32-37 A, zatímco hliníkový 6 mm² volně ložený unese přibližně 38 A
- Spočítat úbytek napětí a ověřit, že nepřekročí maximálně 3-5 % jmenovitého napětí (např. 230 V × 0,05 = 11,5 V)
- Zvolit jistič odpovídající maximálnímu proudu a průřezu vodiče, aby byla zajištěna ochrana proti přetížení a zkratu
- Zajistit správné ukončení vodičů kabelovými oky odpovídajícími průřezu a provést kontrolu pevnosti spoje po krimpování
Dodržení těchto kroků výrazně snižuje riziko přehřívání vodičů, zkratu a požáru, čímž zvyšuje bezpečnost a spolehlivost celé elektroinstalace.
Správný výběr kabelových ok podle průřezu vodiče
Kabelové oko musí přesně odpovídat průřezu vodiče, například pro měděný vodič s průřezem 13,33 mm² je nezbytné použít oko stejné velikosti, tedy 13,33 mm². Nesprávně zvolené kabelové oko způsobuje nedostatečnou mechanickou pevnost spoje, což vede k riziku uvolnění kontaktu, přehřátí a následnému zkratu. Krimpování kabelových ok výrazně ovlivňuje elektrickou i mechanickou spolehlivost spoje, proto je nutné použít lisovací nástroje odpovídající normám a techniku předepsanou výrobcem. Správný výběr kabelových ok podle průřezu vodiče minimalizuje riziko poruch a zvyšuje bezpečnost celé elektroinstalace.
Návod na správný výběr průřezu kabelu pro domácí spotřebiče
Pro dimenzování vodičů je nutné zohlednit maximální proudovou zatížitelnost, která u měděných vodičů s PVC izolací a uložením v trubce činí například 15-17 A pro 1,5 mm², 46-57 A pro 10 mm² a 80-96 A pro 25 mm². U hliníkových vodičů je nutné volit průřez o 56 % větší, protože jejich proudová zatížitelnost je nižší (např. 10 mm² hliníkový vodič má zatížitelnost 38-39 A). Dále je třeba počítat s úbytkem napětí, který roste s délkou vedení a klesá s větším průřezem vodiče. Výpočet úbytku napětí zahrnuje délku vodiče, materiál (měď: 56 m/(Ω·mm²), hliník: 33 m/(Ω·mm²)) a procentuální povolený pokles napětí (typicky do 3 %).
_“Přesné sladění kabelového oka s průřezem vodiče je základním předpokladem bezpečné a spolehlivé elektroinstalace,“_ upozorňuje elektroinstalatér s dlouholetou praxí Ing. Petr Novák.
Tip: Při výběru kabelových ok vždy ověřte průřez a typ izolace vodiče, použijte lisovací nástroje odpovídající normám a po krimpování kontrolujte pevnost spoje vizuálně i mechanicky. Dodržujte minimální průřezy vodičů 1,5 mm² pro měď a 2,5 mm² pro hliník, aby byla zajištěna bezpečnost a dlouhodobá spolehlivost instalace.
Časté dotazy
Jaký průřez vodiče je vhodný pro jistič 25 A?
Pro jistič 25 A se obvykle doporučuje měděný vodič o průřezu 4 mm², který zvládne proudovou zatížitelnost kolem 30 A.
Jak převést průměr vodiče na průřez?
Průřez vodiče v mm² se spočítá podle vzorce S = π × (d/2)², kde d je průměr vodiče v mm; například průměr 1,38 mm odpovídá průřezu 1,5 mm².
Jaký je rozdíl v proudové zatížitelnosti mezi mědí a hliníkem?
Hliníkové vodiče vyžadují o 56 % větší průřez než měděné pro stejný proud kvůli nižší vodivosti a mají nižší maximální proudovou zatížitelnost.
Jaký vliv má způsob uložení vodiče na jeho dimenzování?
Vodiče uložené v trubce mají nižší proudovou zatížitelnost než volně ložené, proto musí mít větší průřez pro stejný proud.
Jak spočítat úbytek napětí ve vedení?
Úbytek napětí se počítá podle vzorce zahrnujícího délku vodiče, průřez a konduktivitu materiálu (měď 56 m/(Ω·mm²)), například na 50 m 10 mm² měděném vodiči.
Jaké jsou dopady dlouhodobého přetížení vodičů?
Dlouhodobé přetížení vede k přehřívání vodičů, degradaci izolace a zvyšuje riziko požáru, proto je nutné dodržovat doporučené proudové limity.
Jak správně vybrat kabelová oka?
Kabelová oka musí odpovídat průřezu vodiče, například kabel 13,33 mm² vyžaduje oko o stejném průřezu pro pevný spoj po krimpování.
Jaké jsou nejčastější chyby při výběru průřezu vodičů?
Mezi chyby patří poddimenzování vodičů, ignorování délky vedení a nevhodný materiál, což může vést k přetížení a poruchám.
Jaký průřez vodiče je potřeba pro 60 A?
Pro proud 60 A se doporučuje měděný vodič o průřezu minimálně 16 mm², ale záleží na způsobu uložení a délce vedení.
Jak ovlivňuje izolace vodiče jeho proudovou zatížitelnost?
Typ izolace, například PVC, pryž nebo bezhalogenová, ovlivňuje maximální proudovou zatížitelnost a teplotní odolnost vodiče.
Jaký průřez vodiče je doporučený pro domácí zásuvky s jištěním 16 A?
Pro zásuvky s jištěním 16 A se obvykle používá vodič s průřezem 2,5 mm², což zajišťuje bezpečný proudový přenos a odpovídající rezervu.
Jaký vliv má délka vodiče na volbu jeho průřezu?
Délka vodiče ovlivňuje úbytek napětí; u delších vodičů je třeba zvolit větší průřez, například u vedení delšího než 30 metrů se doporučuje průřez zvýšit o 25 %.
Jak spočítat průřez vodiče podle maximálního proudu?
Průřez vodiče (v mm²) lze vypočítat vydělením maximálního proudu (A) děleno přípustnou proudovou hustotou, například 6 A/mm² pro měď v běžných podmínkách.
Jaký průřez vodiče je vhodný pro osvětlení s jištěním 10 A?
Pro osvětlení s jištěním 10 A se obvykle používá vodič o průřezu 1,5 mm², což odpovídá běžným standardům a zajišťuje bezpečnost.
Jaký je rozdíl v průřezu vodiče pro měděné a hliníkové vodiče při stejném proudu?
Hliníkové vodiče mají nižší vodivost, proto pro stejný proud je třeba zvolit průřez přibližně o 1,5krát větší než u měděných vodičů.
