Domovní rozvaděč v bytě představuje klíčový prvek elektroinstalace, který zajišťuje bezpečné a spolehlivé rozdělení elektrického proudu. Správné zapojení jističů a proudového chrániče významně snižuje riziko úrazu i požáru. Pro efektivní instalaci je nezbytné dodržet přesné schéma a technické normy.
💡 Klíčové informace
- Domovní rozvaděč v bytě by měl mít rezervu modulů 25-40 % pro budoucí rozšíření.
- Výška montáže rozvaděče umožňuje pohodlnou obsluhu, zpravidla kolem 150-160 cm.
- Proudové chrániče se doporučují v menších skupinách s typem RCD A pro zásuvky a F/B pro měniče.
- Hlavní vypínač, přepěťová ochrana a jističe musí být zapojeny v přesném pořadí podle schématu.
- Elektrické vodiče se dimenzují podle okruhů, např. CYKY 3×1,5 mm² pro světla s jističem 10 A.
Jak správně zapojit bytový rozvaděč v bytě
Správné zapojení domovního rozvaděče v bytě začíná instalací hlavního vypínače, který je v pořadí první. Následuje přepěťová ochrana, jež zabezpečuje elektroinstalaci proti náhlým přepětím. Poté se zapojují proudové chrániče, které chrání proti úrazu elektrickým proudem, a jističe pro zabezpečení jednotlivých okruhů. Doporučuje se ponechat rezervu 25-40 % modulů pro budoucí rozšíření instalace.
Jaké jsou základní kroky pro správné zapojení bytového rozvaděče?
- Instalace hlavního vypínače – umístění na začátek domovní rozvodnice pro bezpečné odpojení celé elektroinstalace bytu.
- Montáž přepěťové ochrany – připojení za hlavní vypínač pro ochranu proti nárazovým přepětím.
- Zapojení proudových chráničů – každému chrániči přiřadit odpovídající okruh, aby zajistil ochranu proti úrazu elektrickým proudem.
- Instalace jističů – dimenzování a připojení jističů podle jednotlivých elektrických okruhů v bytě.
- Rezerva modulů – ponechat volné místo na 25-40 % modulů pro budoucí rozšíření nebo doplnění elektroinstalace.
Typické chyby při zapojení domovního rozvaděče v bytě
Mezi nejčastější chyby patří nesprávné pořadí zapojení prvků, například instalace přepěťové ochrany před hlavním vypínačem, což snižuje její účinnost. Dále chybí dostatečná rezerva modulů, což omezuje možnost budoucího rozšíření elektroinstalace. Špatné připojení elektrických vodičů byt může vést k poruchám a zkratu. Nevhodné dimenzování jističů elektroinstalace zase ohrožuje bezpečnost a může způsobit časté vypínání nebo přehřívání. Tyto chyby výrazně snižují bezpečnost elektroinstalace a zvyšují riziko požáru nebo úrazu.
Jak připojit kabely do bytového rozvaděče
Při zapojení elektroinstalace v bytě je klíčové správné připojení jednotlivých vodičů v domovní rozvodnici. Hlavní přívodní vodič PEN musí být v rozvaděči rozdělen na ochranný vodič PE a nulový vodič N. Tento postup zajistí bezpečné oddělení funkcí ochrany a návratu proudu. Pro jednotlivé elektrické okruhy se používají CYKY kabely s různými průřezy podle zatížení – například CYKY 3×1,5 mm² pro osvětlení a silnější vodiče pro zásuvky.
Jističe elektroinstalace slouží k ochraně připojených vodičů před přetížením a zkratem. Fázový vodič se zapojuje do příslušných jističů, nulový vodič do svorek N, a ochranný vodič PE do svorek označených jako ochranné zemění. Správné bytový rozvaděč zapojení vyžaduje dodržení standardů a bezpečnostních předpisů, jak uvádí například portál Eagri.cz.
- rozdělte vodič PEN na PE a N v domovní rozvodnici
- zapojte fázový vodič do jističů odpovídajících okruhům
- připojte nulový vodič do svorek N
- připojte ochranný vodič PE do ochranných svorek rozvaděče
- ověřte dimenzování vodičů podle druhu elektrického okruhu
Jak správně zapojit hlavní přívod do bytového rozvaděče
Správné zapojení hlavního přívodu znamená nejprve připojit vodič PEN, který se v domovní rozvodnici rozdělí. Následně zapojte fázový vodič do hlavního jističe a dbejte na to, aby všechny připojené vodiče odpovídaly dimenzím a bezpečnostním normám. Kontrola zapojení domovního rozvaděče by měla být prováděna kvalifikovanou osobou v souladu s platnou ČSN.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

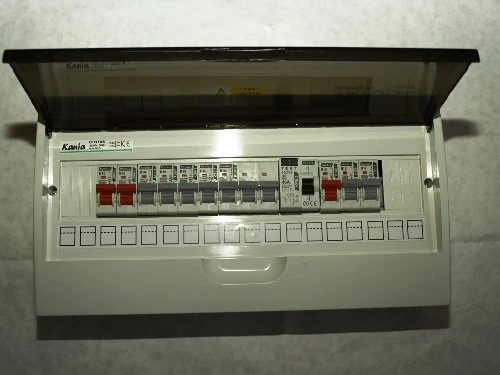

Doporučené schéma zapojení domovního rozvaděče
Doporučené schéma zapojení domovního rozvaděče v bytě zahrnuje správné pořadí a typy ochranných i jistících prvků podle platných norem. Schéma zapojení domovního rozvaděče s proudovým chráničem a jističem zabezpečuje bezpečný a funkční domovní rozvod elektrické energie.
Příklady zapojení světelných a zásuvkových okruhů
Světelný okruh v bytové elektroinstalaci se obvykle zapojuje s elektrickými vodiči CYKY 3×1,5 mm² a jištěním 10 A. Pro zásuvkové okruhy se používá CYKY 3×2,5 mm² s jističem o hodnotě 16 A, což odpovídá běžné spotřebě v bytě. Jističe elektroinstalace chrání jednotlivé okruhy před přetížením a zkratem, zatímco proudový chránič byt detekuje únik proudu a zvyšuje bezpečnost.

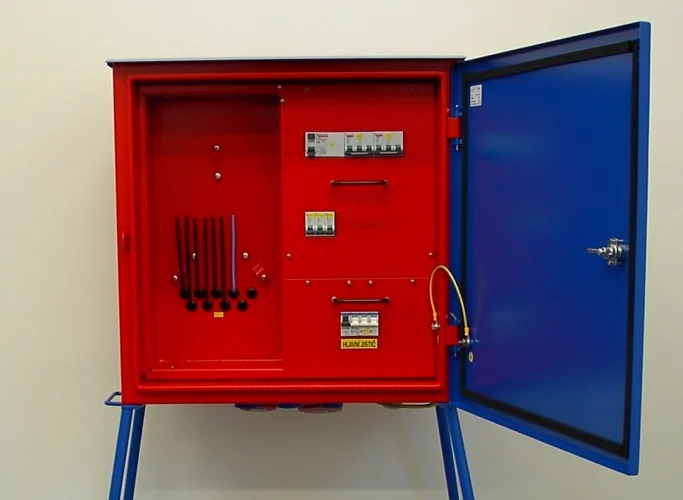

Pořadí osazení prvků v rozvaděči
V bytovém rozvaděči se nejprve umisťuje hlavní vypínač, který přerušuje přívod elektrické energie. Za ním následuje přepěťová ochrana, která zabraňuje poškození zařízení při náhlých přepětích. Proudové chrániče chrání elektrické okruhy před únikem proudu a jsou umístěny před jednotlivými jističemi elektroinstalace, které jiští konkrétní okruhy. Doplňky a slaboproudé prvky se instalují až na konec rozvodnice.
| Prvek | Umístění v rozvaděči | Funkce |
|---|---|---|
| Hlavní vypínač | Na začátku | Odpojení celé elektroinstalace |
| Přepěťová ochrana | Za hlavním vypínačem | Ochrana před přepětím |
| Proudový chránič | Před jističem | Detekce úniků proudu |
| Jistič | Za proudovým chráničem | Jištění elektrických okruhů |
Výběr a umístění jističů a proudových chráničů
Výběr jističů a proudových chráničů v bytovém rozvaděči musí odpovídat specifikům elektroinstalace a bezpečnostním normám ČSN. Pro běžné zásuvkové a světelné okruhy se používají jističe s charakteristikou B, které spouštějí při proudovém přetížení v rozsahu 3-5n (nominální proud jističe). Pro motory a spotřebiče s vyšším náběhovým proudem se volí jističe s charakteristikou C, které spouštějí při 5-10n.
Proudové chrániče (RCD) jsou nezbytné pro ochranu osob před úrazem elektrickým proudem a musí splňovat požadavky na typ a citlivost. Pro zásuvkové okruhy se doporučuje proudový chránič typu A s vybavovacím proudem 30 mA, který detekuje sinusové i pulzní ztráty. Pro okruhy s frekvenčními měniči, tepelnými čerpadly nebo nabíječkami elektromobilů se používají proudové chrániče typu F nebo B, které zvládají i vyšší harmonické a stejnosměrné složky.
Umístění jističů a proudových chráničů v domovním rozvaděči musí respektovat logické a bezpečnostní uspořádání. Hlavní jistič (2 moduly) je umístěn na začátku rozvodu pro rychlé odpojení celého bytu. Za ním následuje přepěťová ochrana (3-4 moduly) co nejblíže vstupu napájení, poté proudové chrániče (3-5 modulů) a nakonec jednotlivé jističe okruhů (1 modul na jednofázový okruh, 3 moduly na třífázový). Doporučuje se ponechat rezervu 25-40 % modulů pro budoucí rozšíření.
| Prvek | Charakteristika | Použití |
|---|---|---|
| Jistič B | Spouštění při 3-5n | Světelné a zásuvkové okruhy |
| Jistič C | Spouštění při 5-10n | Motory, spotřebiče s vyšším náběhem |
| Proudový chránič A | Detekce sinusových a pulzních ztrát, 30 mA | Standardní zásuvkové okruhy |
| Proudový chránič F/B | Detekce i stejnosměrných složek, 30 mA | Frekvenční měniče, elektronická zařízení |
Tip: Pro lepší přehlednost a rychlou údržbu se proudové chrániče instalují v menších skupinách. V moderních instalacích lze použít kombinované chráničojističe (RCBO), které šetří místo a zvyšují selektivitu.
Návod na zapojení bytového rozvaděče krok za krokem
- Připojení nulového vodiče – připojte nulový vodič (N) na společnou svorkovnici N, která musí být izolovaná od ochranné lišty.
- Připojení ochranného vodiče – připojte ochranný vodič (PE) na samostatnou svorkovnici PE, která je pevně spojena s kovovou částí rozvaděče.
- Zapojení hlavního jističe – umístěte hlavní jistič na začátek rozvodu, aby bylo možné rychle odpojit celý byt.
- Instalace přepěťové ochrany – připojte přepěťovou ochranu co nejblíže vstupu napájení s krátkými přívody k vodičům L, N a PE.
- Montáž proudových chráničů – zapojte proudové chrániče za hlavní jistič a přepěťovou ochranu tak, aby kontrolovaly všechny připojené větve.
- Zapojení jističů okruhů – připojte jednotlivé jističe na výstup z proudových chráničů, vždy podle charakteristiky a jmenovitého proudu příslušného okruhu.
- Kontrola a označení – označte všechny jističe a chrániče podle jejich funkce a okruhu, aby byla zajištěna přehlednost a bezpečnost při údržbě.
Odborná rada: Dodržujte předepsané pořadí zapojení a správné dimenzování vodičů podle ČSN 33 2000-4-41. Nesprávné zapojení nulového a ochranného vodiče může vést k nefunkčnosti proudového chrániče a zvýšenému riziku úrazu.
Bezpečnostní pravidla při zapojení domovního rozvaděče
Bezpečnost při zapojení domovního rozvaděče v bytě začíná vždy odpojením hlavního napájení, které musí být provedeno před jakýmkoliv zásahem do elektroinstalace. Tento krok je nezbytný k ochraně před úrazem elektrickým proudem a musí být potvrzen přerušením hlavního jističe v elektroměrové rozvodnici.
Při práci s elektroinstalací bytu je nutné přesně dodržovat barevné značení elektrických vodičů dle ČSN 33 2000-5-51: fázové vodiče jsou hnědé, černé nebo šedé, nulový vodič modrý a ochranný vodič žlutozelený. Používají se jističe elektroinstalace dimenzované podle jmenovitého proudu a charakteristiky B nebo C, přičemž pro světelné okruhy je obvyklý jistič 10 A B-charakteristiky a pro zásuvky 16 A C-charakteristiky.
Typické chyby při zapojení domovního rozvaděče v bytě zahrnují překřížení fázových vodičů, nesprávné připojení nulového (N) a ochranného (PE) vodiče, což může způsobit nefunkčnost proudového chrániče nebo vznik nebezpečných dotykových napětí. Další častou chybou je použití nevhodného proudového chrániče byt s nesprávnou citlivostí (například použití typu AC místo typu A nebo F), což ohrožuje spolehlivost ochrany proti úrazu elektrickým proudem.
- Odpojte hlavní jistič v elektroměrové rozvodnici před zahájením prací
- Dodržujte barevné značení vodičů podle ČSN 33 2000-5-51
- Používejte jističe s odpovídající jmenovitou hodnotou a charakteristikou pro každý okruh
- Kontrolujte zapojení podle platného domovní rozvodnice schéma s uvedením pořadí prvků
- Připojte nulový (N) a ochranný (PE) vodič na samostatné sběrnice s dostatečnou kapacitou
- Používejte proudové chrániče minimálně typu A s citlivostí 30 mA pro zásuvkové okruhy
Jak provést kontrolu zapojení domovního rozvaděče
Pečlivá kontrola zapojení domovního rozvaděče zahrnuje ověření správného zapojení všech vodičů podle schématu, kontrolu polarity a integrity spojů, a funkční test proudových chráničů. Doporučuje se použít zkoušečku fází a měřič izolačního odporu k ověření správného připojení a izolace vodičů.
Při kontrole je nutné zkontrolovat, že nulový vodič není přerušen v žádném místě a že ochranný vodič je pevně připojen k rámu rozvaděče a rozvodným lištám PE. Dále je třeba ověřit, že proudové chrániče reagují správně na testovací tlačítko a že nejsou překročeny jejich jmenovité hodnoty.
Tip: Kontrola musí být provedena vždy před uvedením instalace do provozu a po každé úpravě elektroinstalace, přičemž revizi smí provést pouze osoba s příslušnou odbornou kvalifikací a platnou autorizací.
Údržba a revize domovního rozvaděče v bytě
Pravidelná údržba a revize domovního rozvaděče v bytě jsou nezbytné pro bezpečný a spolehlivý provoz elektroinstalace. Správné zapojení bytového rozvaděče a pravidelná kontrola jističů elektroinstalace snižují riziko přehřívání, jiskření a výpadků.
Jak často provádět revizi?
Revizi domovního rozvaděče je nutné provádět minimálně jednou za 2 roky. Tato pravidelná revize ověřuje, zda elektroinstalace byt odpovídá normě ČSN 33 2000-4-41 a dalším platným předpisům. V rámci revize se kontroluje stav vodičů, pevnost spojů a funkčnost jističů i proudových chráničů.
Kontrola a údržba spojů
Spoje elektrických vodičů v domovní rozvodnici je třeba pravidelně kontrolovat na pevnost utažení a absenci oxidace. Volné nebo znečištěné spoje způsobují přehřívání, které může vést k poškození izolace a vzniku požáru. Typická chyba při zapojení domovního rozvaděče v bytě je uvolněný nulový nebo ochranný vodič, což negativně ovlivňuje funkci proudového chrániče.
Význam odborné kontroly
Revizi a kontrolu domovního rozvaděče musí provádět elektrikář s platnou vyhláškou č. 50/1978 Sb. v platném znění a platnou kvalifikací. Elektrikář zkontroluje správné zapojení proudového chrániče s jmenovitým vybavovacím proudem 30 mA (typ A nebo F podle typu zátěže) a jističů odpovídajících dimenzím jednotlivých okruhů. Po dokončení revize vystaví platnou revizní zprávu, která je nezbytná pro kolaudaci i pojištění objektu.
Tip: Pro bezpečný provoz doporučuji kombinovat pravidelnou vlastní vizuální kontrolu pevnosti spojů a stavu rozvaděče s odbornou revizí elektrikářem minimálně jednou za 2 roky. Tím se minimalizuje riziko poruch, přehřívání a požáru.
Časté dotazy
Jak správně zapojit hlavní vypínač v bytovém rozvaděči?
Hlavní vypínač se zapojuje jako první prvek v rozvaděči, slouží k rychlému odpojení napájení. Pokud má jistič, musí mít minimálně 2 póly a odpovídající jmenovitý proud podle připojení.
Jaký průřez vodiče použít pro světelné okruhy v bytě?
Světelné okruhy se dimenzují s vodičem CYKY 3×1,5 mm² a jištěním jističem s charakteristikou B a proudem 10 A.
Jak často je třeba provádět revizi domovního rozvaděče?
Revize rozvaděče by se měla provádět minimálně jednou za 2 roky, aby byla zajištěna bezpečnost a spolehlivost instalace.
Kde se umisťuje přepěťová ochrana v domovním rozvaděči?
Přepěťová ochrana se umisťuje co nejblíže vstupu elektrického vedení za hlavní vypínač, s krátkými přívody k fázím, N a PE.
Jaký typ proudového chrániče se doporučuje pro zásuvky v bytě?
Pro zásuvkové okruhy se doporučuje proudový chránič typu A s citlivostí 30 mA pro ochranu proti úrazu elektrickým proudem.
Jak správně připojit nulový a ochranný vodič v bytovém rozvaděči?
Vodič PEN se v rozvaděči rozděluje na PE (ochranný) a N (nulový) vodič, které jsou připojeny na odpovídající lišty s pevnými spoji.
Jaké jsou nejčastější chyby při zapojení domovního rozvaděče?
Mezi chyby patří překřížení vodičů, nesprávné jištění okruhů, nedodržení pořadí osazení prvků a nedostatečná rezerva modulů.
Jak zajistit bezpečnost při zásahu do rozvaděče?
Před započetím práce vždy odpojte hlavní napájení, používejte vhodné ochranné pomůcky a nářadí, a pokud nejste odborník, obraťte se na elektrikáře.
Jak vybrat jističe pro různé okruhy v bytě?
Pro světla se volí jističe s charakteristikou B a proudem 10 A, pro zásuvky 16 A, pro sporák třífázový přívod s jističem 16 A a odpovídajícím průřezem vodiče.
Jaká je doporučená výška montáže domovního rozvaděče?
Výška montáže by měla umožnit pohodlnou obsluhu, obvykle kolem 150-160 cm nad podlahou, aby byl rozvaděč snadno přístupný.
Jak správně připojit kabely do bytového rozvaděče?
Při připojování kabelů je třeba odstranit izolaci přibližně 10 mm a zajistit pevné utažení šroubů svorek, aby nedošlo k přehřátí nebo uvolnění kontaktu.
Jak plánovat rezervu v domovním rozvaděči pro budoucí rozšíření?
Je vhodné ponechat alespoň 20 % volných modulů v rozvaděči pro případné přidání dalších jističů nebo chráničů v budoucnu.
