Montáž a instalace podlahového topení vyžaduje přesné dodržení správného postupu a použití vhodných materiálů, zejména při pokládce potrubí s optimální roztečí. Tepelná izolace podlahy a správné schéma zapojení podlahového topení jsou klíčové pro efektivní provoz a dlouhou životnost systému. Tento návod nabízí detailní kroky pro realizaci podlahového topení svépomocí s důrazem na kvalitu a bezpečnost.
🔑 Klíčové body
- Teplovodní podlahové topení využívá trubky s vodou o průměru 16 mm a roztečí potrubí 200 mm.
- Minimální tloušťka polystyrenové izolace pod podlahovým topením je 8-10 cm v obytných místnostech nad nevytápěnými prostory.
- Dilatační pás pro podlahové topení má sílu 8-10 mm a přesahuje potěrovou desku o více než 5 cm.
- Doporučený tlak pro tlakové zkoušky potrubí je 3 až 6 bar po dobu 24 hodin.
- Na jeden rozdělovač lze připojit maximálně 10-12 topných okruhů s regulačními ventily a průtokoměry.
Rychlý přehled montáže podlahového topení svépomocí
Montáž podlahového topení svépomocí vyžaduje přesný postup zahrnující přípravu podkladu, položení dilatačního pásu, tepelnou izolaci, instalaci potrubí TH RED 16 mm, provedení tlakové zkoušky a nakonec finální potěr s podlahovou krytinou. Potrubí TH RED 16 mm se v podlahovém topení používá díky své odolnosti a jednoduché instalaci, zatímco dilatační pás se klade na rovný podklad, aby zabránil praskání potěru. Tlaková zkouška topení probíhá při tlaku 3 až 6 bar po dobu 24 hodin a ověřuje těsnost rozvodů.
- Vyrovnání podkladu – odstranění nečistot a zajištění rovného povrchu pro dilatační pás
- Pokládka dilatačního pásu – kolem obvodu místnosti k ochraně proti praskání potěru
- Instalace tepelné izolace podlahy – zvyšuje účinnost topení a snižuje tepelné ztráty
- Rozvržení a upevnění potrubí TH RED 16 mm – dodržení správné rozteče potrubí pro rovnoměrné topení
- Tlaková zkouška topení – kontrola těsnosti systému při 3-6 barech po 24 hodinách
- Nalití finálního potěru – zakrytí potrubí a příprava podkladu pro podlahovou krytinu
Jak na montáž podlahového topení svépomocí
Dodržení těchto kroků zajistí správné rozvržení rozvodů podlahového topení svépomocí a spolehlivý provoz systému bez nutnosti zásahu profesionála.
Příprava podkladu a izolace pro podlahové topení
Příprava podkladu a izolace patří k nejdůležitějším krokům při montáži podlahového topení svépomocí. Vyrovnaný a pevný podklad spolu s dostatečnou tepelnou izolací zajistí efektivní provoz topení a ochrání konstrukci podlahy před poškozením.
Jak připravit podklad pro podlahové topení?
Příprava podkladu začíná důkladným očištěním a odstraněním všech nečistot, prachu a volných částic. Povrch musí být rovný a pevný, aby se předešlo prasklinám v potěru. Vyrovnání podkladu lze provést samonivelační stěrkou nebo maltou podle typu podkladu.
Následně se pokládá dilatační pás o síle 8 až 10 mm, který musí přesahovat okraje potěru nejméně o 5 cm. Tento pás zabraňuje přenosu napětí a praskání při roztažnosti podlahy. Správné použití dilatačního pásu je klíčové pro dlouhodobou životnost podlahového topení.
Jaká je ideální tloušťka izolace pod podlahové topení?
Pro minimalizaci tepelných ztrát a zajištění efektivního vytápění se doporučuje izolace podlahy z polystyrenu EPS 100Z v tloušťce 8 až 10 cm. Tato hodnota platí zejména v obytných místnostech, které jsou nad nevytápěnými prostory jako jsou sklepy nebo garáže.
Dostatečná izolace podlahy omezuje únik tepla směrem dolů, což zvyšuje účinnost podlahového topení. Tepelná izolace podlahy zároveň přispívá k rovnoměrné distribuci tepla a umožňuje správné rozvržení rozteče potrubí podlahového topení.
- Dilatační pás: 8-10 mm tloušťka, přesah potěru o 5 cm
- Izolace podlahy: polystyren EPS 100Z
- Minimální tloušťka izolace: 8-10 cm v obytných místnostech
Tip: Při instalaci podlahového topení svépomocí je dobré mít po ruce schéma zapojení podlahového topení a plán rozložení rozdělovače podlahového topení, které pomohou správně rozvrhnout celý systém.
Pokládka a upevnění potrubí podlahového topení
Pokládka a upevnění potrubí podlahového topení tvoří základ správné instalace, která zajistí efektivní rozvod tepla a dlouhou životnost systému. Správné rozvržení a upevnění potrubí TH RED 16 mm přispívá k rovnoměrnému vytápění a minimalizuje riziko poškození během pokládky potěru.

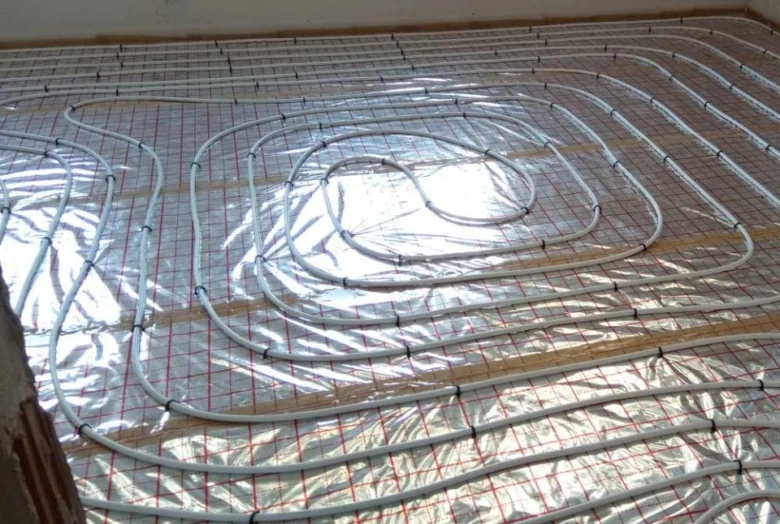

Jak správně pokládat potrubí TH RED 16 mm?
Potrubí TH RED 16 mm se pokládá spirálově s roztečí potrubí 200 mm, což umožňuje optimální rozložení tepla po celé ploše podlahy. Maximální poloměr ohybu by neměl překročit 5× průměr trubky, tedy 80 mm, aby nedošlo k deformaci nebo poškození materiálu. Minimální vzdálenost potrubí od zdi je 15 mm, což zajistí správnou tepelnou izolaci podlahy a zabrání tepelným mostům. Správné upevnění potrubí během pokládky je klíčové, proto se doporučuje použít montážní desky nebo příchytky, které stabilizují trubky a usnadňují jejich rovnoměrné rozvržení podle schématu zapojení podlahového topení. Při plánování rozvodů je důležité věnovat pozornost umístění rozdělovače podlahového topení a připravit tlakové zkoušky topení před zalitím potěru.
Jak upevnit potrubí podlahového topení?
Upevnění potrubí podlahového topení se provádí pomocí montážních desek nebo příchytek, které zabezpečí jeho stabilní polohu během pokládky potěru. Montážní desky mají integrované vodiče, do kterých se potrubí zasune a pevně drží. Příchytky lze upevnit přímo na podkladovou vrstvu a trubky do nich zacvaknout. Správné upevnění zabrání posunu potrubí při betonování nebo anhydritovém potěru, čímž se předejde následným prasklinám a nerovnoměrnému vytápění. Při upevňování je třeba dbát na to, aby potrubí nebylo příliš napnuté, což může vést k poškození spoje. Následující postup pomůže zajistit správnou instalaci:
- Připravit montážní desky nebo příchytky na podkladovou vrstvu.
- Pokládat potrubí TH RED 16 mm podle schématu zapojení podlahového topení.
- Upevnit potrubí v montážních deskách nebo příchytkách s minimální roztečí 200 mm.
- Zkontrolovat poloměr ohybu a vzdálenost od zdi minimálně 15 mm.
- Provést tlakové zkoušky topení před zalitím potěru.
Tip: Při montáži podlahového topení svépomocí je vhodné mít připravené podklady a schéma zapojení, které usnadní správné rozvržení a upevnění potrubí.

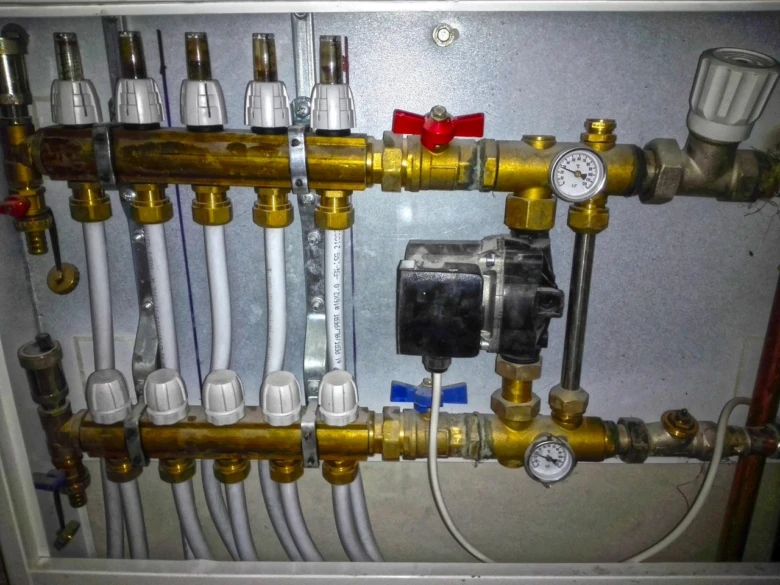

Instalace rozdělovače a připojení potrubí

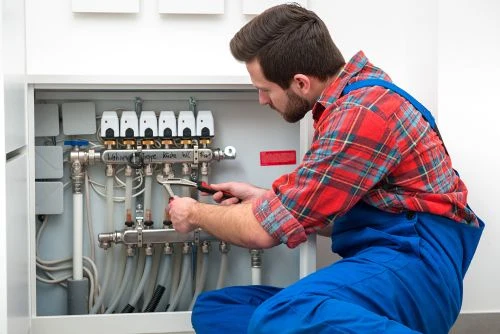

Instalace rozdělovače podlahového topení tvoří klíčový krok při montáži podlahového topení svépomocí. Standardní rozdělovač má obvykle 10 až 12 topných okruhů, přičemž každý okruh je vybaven regulačním ventilem pro přesné nastavení průtoku vody. Součástí jsou také uzavírací ventily a průtokoměry, které umožňují kontrolu a vyvážení systému. Některé rozdělovače disponují servopohony, jež řídí teplotu automaticky podle nastavených parametrů.
Připojení trubek TH RED 16 mm probíhá zatlačením pod vodící drážku rozdělovače, což zaručuje pevné a těsné spojení bez nutnosti dalších nástrojů. Správné rozvržení rozvodů a schéma zapojení podlahového topení pomáhá zamezit tepelným ztrátám, které by mohly vzniknout například při nedostatečné tepelné izolaci podlahy.
- Rozdělovač podlahového topení má 10-12 okruhů s regulačními a uzavíracími ventily
- Připojení trubek TH RED 16 mm probíhá zatlačením pod vodící drážku
- Průtokoměry slouží k vyvážení průtoku v jednotlivých okruzích
- Servopohony umožňují automatickou regulaci teploty
- Správné zapojení rozdělovače podlahového topení a kombinace s radiátory vyžaduje konzultaci schématu zapojení
Jak zapojit podlahové topení a radiátory dohromady
Pro efektivní vytápění je možné rozdělovač podlahového topení zapojit společně s radiátory, přičemž je nutné zajistit správné regulace a tlakové poměry v obou systémech.
Provádění tlakových zkoušek a finální úpravy podlahy
Tlaková zkouška topení musí probíhat při tlaku 3 až 6 bar po dobu minimálně 24 hodin. Tento test ověřuje těsnost rozvodů a správnou funkci systému před zalitím potěrem. Nesprávně provedená tlaková zkouška může vést k únikům a následným opravám, které výrazně komplikují dokončení podlahy.
Potěr podlahy se volí podle typu topení a požadované tepelné vodivosti. Betonový potěr s přídavkem lehčeného kameniva nabízí pevnost a akumulaci tepla, zatímco anhydritový potěr poskytuje lepší rovnoměrnost a rychlejší schnutí. Správná tloušťka potěru bývá 4 až 7 cm, v závislosti na skladbě podlahy a izolaci.
Pro finální podlahovou krytinu je optimální volbou keramická dlažba, vinyl nebo betonový povrch, které mají dobrou tepelnou vodivost a neomezují přenos tepla. Dřevěné podlahy lze použít jen z omezených dřevin a s pečlivou montáží kvůli riziku deformací.
Doporučené podlahové krytiny pro podlahové topení
| Podlahová krytina | Tepelná vodivost (W/mK) | Kompatibilita s podlahovým topením |
|---|---|---|
| Keramická dlažba | 1,0-1,5 | Vysoká |
| Vinyl | 0,4-0,6 | Dobrá |
| Betonový povrch | 1,4-2,0 | Vysoká |
| Dřevěná podlaha | 0,1-0,2 | Omezená, vhodné tvrdé dřeviny |
Tip: Při plánování pokládky podlahového topení návod doporučuje věnovat pozornost nejen schématu zapojení podlahového topení a rozdělovači, ale také kvalitní tepelné izolaci podlahy a správnému rozteči potrubí podlahového topení. Tyto faktory významně ovlivní účinnost systému a životnost podlahové krytiny.
Regulace teploty a kombinace podlahového topení s radiátory
Regulace teploty a kombinace podlahového topení s radiátory vyžaduje správné plánování rozvodu a použití vhodných komponentů. Pro efektivní ovládání teploty se používají RTL ventily, servopohony a rozdělovače, které umožňují precizní řízení a komfortní vytápění.
Schéma zapojení podlahového topení a radiátorů pro domácí montáž
RTL ventil omezuje maximální teplotu vstupní vody do podlahového topení, aby nedošlo k jeho přehřátí. Jeden rozdělovač dokáže rozvést teplo do 10-12 samostatných okruhů, což umožňuje rovnoměrné rozložení tepla po celé ploše podlahy. Servopohony na rozdělovači upravují průtok vody podle požadavků jednotlivých místností, čímž zajišťují přesnou místnostní regulaci teploty. Správné zapojení podlahového topení a radiátorů dohromady vyžaduje zohlednění rozdílných teplotních režimů obou systémů a použití vhodných směšovacích prvků.
Výpočet potřebného výkonu podlahového topení
Výkon podlahového topení se stanovuje podle velikosti místnosti a její tepelné ztráty. Pro běžné obytné prostory se doporučuje výkon 70-100 W/m², v koupelnách až 120 W/m². Tepelná izolace podlahy a správná rozteč potrubí podlahového topení přímo ovlivňují efektivitu vytápění. Výpočet výkonu je klíčový před pokládkou, protože nesprávný výkon vede k nedostatečnému nebo přehnanému vytápění.
- Změřte plochu místnosti v m²
- Určete tepelnou ztrátu podle typu konstrukce a izolačních vlastností
- Vypočítejte výkon jako součin plochy a požadované hodnoty W/m²
- Zapojte výsledný výkon do návrhu rozvodu a dimenzování rozdělovače podlahového topení
Tip: Při instalaci podlahového topení svépomocí je vhodné použít schéma zapojení podlahového topení, které pomůže správně rozvrhnout rozvody a zohlednit tlakové poměry při tlakové zkoušce topení.
Časté chyby a bezpečnostní opatření při montáži
Montáž podlahového topení vyžaduje pečlivost, protože chyby při montáži mohou vést k neefektivnímu vytápění a poškození systému. Mezi nejčastější problémy patří nedostatečné vyrovnání podkladu, které způsobí nerovnoměrné rozložení tepla, a překročení poloměru ohybu potrubí, jež může poškodit trubky a omezit průtok. Dalším častým nedostatkem je nedodržení minimální tloušťky izolace, která by měla být alespoň 8 cm, aby tepelná izolace podlahy byla dostatečná a zabránila tepelným ztrátám směrem dolů.
Bezpečnostní opatření zahrnují důkladné těsnění spojů a provedení tlakové zkoušky topení před zakrytím potrubí. Tlaková zkouška ověří, zda systém nemá netěsnosti, což je klíčové pro dlouhodobou spolehlivost instalace. Správné schéma zapojení podlahového topení a umístění rozdělovače podlahového topení rovněž ovlivňují funkčnost a bezpečnost systému.
Jaké chyby se vyvarovat při instalaci podlahového topení
- Nerovný podklad bez dostatečného vyrovnání
- Překročení doporučeného poloměru ohybu potrubí
- Nesprávná rozteč potrubí podlahového topení vedoucí k nerovnoměrnému vytápění
- Nedostatečná tloušťka tepelné izolace pod podlahou (méně než 8 cm)
- Nedostatečné upevnění trubek a nesprávné připojení k rozdělovači
- Opomenutí tlakové zkoušky a kontroly těsnosti systému
Dodržení těchto zásad výrazně usnadní montáž a zaručí bezpečný a efektivní provoz podlahového topení.
Údržba a servis podlahového topení svépomocí
Údržba podlahového topení zahrnuje pravidelnou kontrolu těsnosti systému, odvzdušnění topných okruhů a servis servopohonů na regulačních ventilech. Správná péče zajišťuje optimální funkci i dlouhou životnost instalace, zejména u rozvodů, kde se uplatňuje správná tepelná izolace podlahy a přesné dodržení rozteče potrubí podlahového topení. Kontrola rozdělovače podlahového topení je rovněž nezbytná, protože umožňuje rychlou identifikaci případných netěsností nebo poruch.
- Kontrola těsnosti – proveďte vizuální i tlakové testy podle schématu zapojení podlahového topení, abyste odhalili úniky vody.
- Odvzdušnění okruhů – pravidelně odvzdušněte všechny topné smyčky, aby se zabránilo vzniku vzduchových bublin snižujících výkon.
- Revize rozdělovače – zkontrolujte stav ventilů a těsnění, případně je vyměňte při známkách opotřebení.
- Servis servopohonů – otestujte správnou odezvu regulačních prvků a odstraňte případné závady.
- Kontrola integrace – pokud je zapojeno dohromady s radiátory, ověřte správnou funkci obou systémů.
Tip: Pravidelná údržba podlahového topení prodlužuje životnost i efektivitu, proto je vhodné ji provádět minimálně jednou ročně podle návodu výrobce a doporučení odborníků.
Časté dotazy
Kolik cm polystyrenu je potřeba pod podlahové topení v obytných místnostech?
Minimální tloušťka izolace je 8-10 cm v obytných místnostech nad nevytápěnými prostory.
Jaký je doporučený tlak pro tlakové zkoušky potrubí podlahového topení?
Doporučený tlak je 3 až 6 bar po dobu 24 hodin, aby se ověřila těsnost systému.
Jaká je minimální vzdálenost potrubí od zdi při montáži podlahového topení?
Minimální vzdálenost potrubí od zdi je 15 mm, aby se předešlo poškození a správné rozložení tepla.
Kolik topných okruhů lze napojit na jeden rozdělovač podlahového topení?
Na jeden rozdělovač lze připojit maximálně 10-12 topných okruhů s regulačními ventily a průtokoměry.
Jaký je maximální poloměr ohybu potrubí TH RED 16 mm?
Maximální poloměr ohybu je 5× vnější průměr trubky, což je přibližně 80 mm.
Jak se provádí tlaková zkouška podlahového topení?
Potrubí se testuje tlakem 3-6 bar po dobu 24 hodin; nesmí dojít k poklesu tlaku, což by znamenalo netěsnost.
Jaká podlahová krytina je vhodná pro podlahové topení?
Vhodné jsou keramické dlažby, vinyl a betonové povrchy; dřevěné podlahy je nutné volit s ohledem na druh dřeva a konzultovat.
Jak se reguluje teplota vody v systému podlahového topení?
Pomocí RTL ventilů, které omezují teplotu vstupní vody, a servopohonů na rozdělovači pro místnostní regulaci.
Co dělat při častých problémech s netěsnostmi v podlahovém topení?
Provést důkladnou tlakovou zkoušku a zkontrolovat všechny spoje a těsnění; případně kontaktovat odborníka.
Jak často je potřeba servisovat podlahové topení svépomocí?
Pravidelná kontrola a odvzdušnění by měly probíhat minimálně jednou ročně, servis servopohonů dle doporučení výrobce.
Jaká je ideální tloušťka polystyrenu pod podlahové topení pro optimální izolaci?
Optimální tloušťka polystyrenu pod podlahové topení je minimálně 5 cm, aby byla zajištěna dostatečná tepelná izolace a snížily se tepelné ztráty do podkladu.
Jaké jsou nejčastější chyby při montáži podlahového topení svépomocí, kterým je třeba se vyhnout?
Mezi nejčastější chyby patří nedodržení minimální vzdálenosti potrubí od stěn (min. 5 cm), špatné upevnění trubek a nedostatečná tlaková zkouška systému před zalitím potěrem.
