Krovy a vazníky tvoří základní nosnou konstrukci střechy, která musí splňovat požadavky na pevnost i trvanlivost. Od výkresu krovu až po konkrétní typy, jako je hambálkový nebo vaznicový krov, se liší způsob jejich návrhu a realizace. Správné zvolení konstrukce významně ovlivňuje bezpečnost i životnost celé stavby.
🔑 Klíčové body
- Vazníky jsou prefabrikované dřevěné konstrukce, které umožňují rychlou montáž během jednoho dne.
- Klasické krovy sestávají z krokví, vaznic, kleštin a vazných trámů s roztečí krokví 0,75-1,1 m.
- Vaznice jsou podepřeny ve vzdálenostech 4-4,5 m, přičemž vazný trám musí být uložen minimálně 80 mm nad stropní konstrukcí.
- Při stavbě pozednice leží na betonovém potěru tloušťky alespoň 50 mm, který vyrovnává půdní nadezdívku.

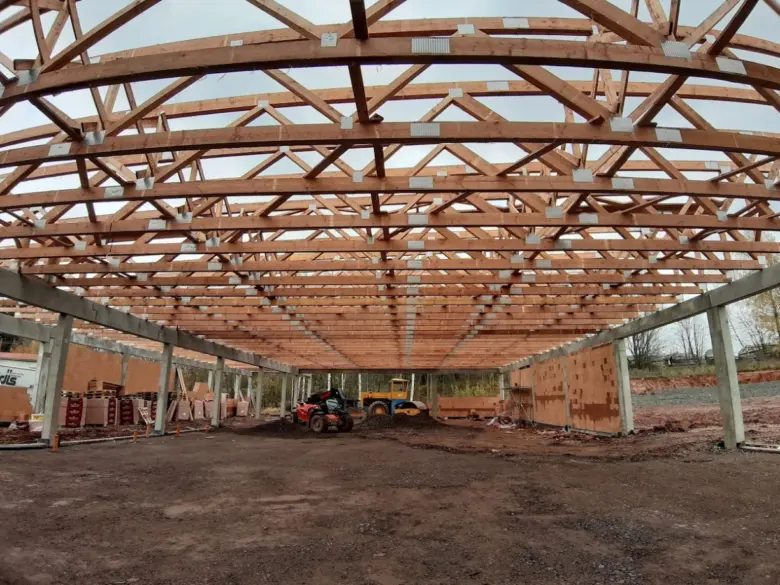

- Příhradové vazníky umožňují rozpětí střech od 6 m až do několika desítek metrů, což je výhodnější pro větší halové stavby.
Rozdíl mezi krovy a vazníky v konstrukci střechy
Krovy představují tradiční dřevěnou konstrukci střechy sestavenou přímo na stavbě z jednotlivých prvků, jako jsou krokve, vaznice a kleštiny. Délka krokví obvykle nepřesahuje 2,5 metru, přičemž jejich rozteč se pohybuje mezi 0,75 až 1,1 metru. Tento způsob umožňuje přesné přizpůsobení rozměrů a tvarů konkrétní stavbě. Vazníky jsou naopak prefabrikované dřevěné konstrukce vyrobené z hoblovaných hranolů spojených kovovými styčníkovými deskami s prolisovanými trny, které zajišťují vysokou pevnost, přesnost a stabilitu. Díky prefabrikaci umožňují rychlou montáž, často během jednoho dne, a překlenutí větších rozpětí bez potřeby vnitřních podpěr.
V konstrukci střechy se vazníky používají tam, kde je vyžadována efektivní statika a urychlení výstavby krok za krokem. Tradiční krovy, jako jsou hambálkový nebo vaznicový krov, jsou vhodné pro složitější tvary střech, například u krovu pultové střechy. Materiály pro vazníky tvoří hoblované hranoly a ocelové styčníkové desky, zatímco krovy se staví z masivního řeziva s průřezy přizpůsobenými zatížení – tlakem namáhané prvky mají obdélníkový průřez postavený na výšku, tahem namáhané prvky mohou mít obdélníkový průřez v libovolné poloze.
Vazníky a jejich použití v konstrukci střechy
Vazníky se umisťují podle statického návrhu s přesným dodržením rozestupů a rozpětí, které mohou dosahovat od 6 metrů až po několik desítek metrů. Tato prefabrikovaná konstrukce přenáší zatížení od střešní krytiny, tepelné izolace, podhledu, sněhu a větru přímo na nosné zdi nebo sloupy. Výhodou vazníků je možnost překlenout větší vzdálenosti bez vnitřních podpěr, což umožňuje volnější dispoziční řešení interiéru a snižuje potřebu nosných příček. Vazníky se dělí na plnostěnné, vhodné pro halové dřevostavby, a příhradové, které jsou lehké a pevné. Speciální nůžkové vazníky poskytují větší prostor pod střechou, avšak vyžadují složitější statický návrh a jsou nákladnější.
Tip: Při návrhu konstrukce krovu a vazníků je nezbytné zohlednit kvalitu dřeva, správné kotvení a dodržení roztečí, aby se předešlo deformacím, prasklinám nebo statickým poruchám.

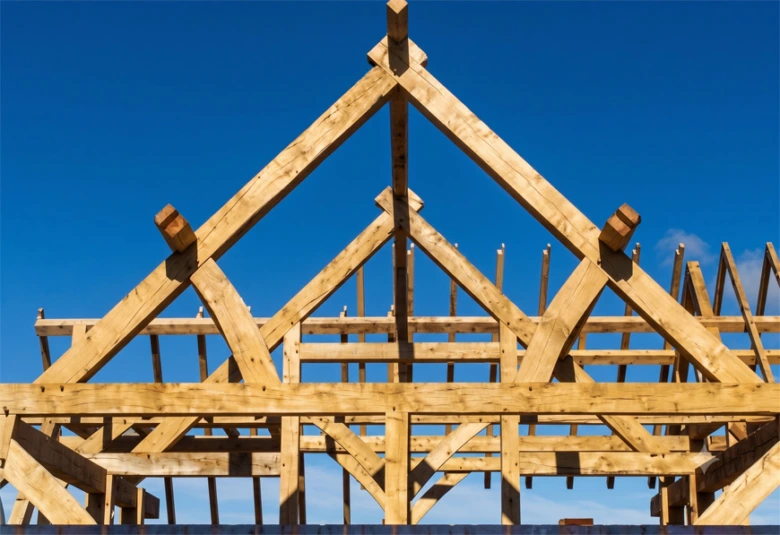

Typy tradičních krovů a jejich charakteristika
Tradiční typy konstrukcí krovu a vazníků pro různé střechy zahrnují především hambálkový, vlašský a vaznicový krov. Hambálkový krov využívá vodorovný trám zvaný hambálek, který spojuje krokve a zajišťuje stabilitu celé konstrukce. Tento typ krovu je vhodný pro menší rozpětí střech a umožňuje jednodušší stavbu bez potřeby podpěr uprostřed.
Vlašský krov je charakteristický vaznými trámy a stojkami, které podepírají krokve a umožňují větší rozpětí střechy. Vaznice v této konstrukci jsou podepřeny sloupky ve vzdálenosti 4 až 4,5 metru, což zvyšuje statickou únosnost. Krokve mají typickou rozteč 0,75 až 1,1 metru a minimální šířku 60 milimetrů, což odpovídá požadavkům na pevnost a stabilitu stavby.
Vaznicový krov se používá zejména u pultové střechy, kde jsou vaznice hlavními nosnými prvky přenášejícími zatížení na stěny. Tento typ krovu umožňuje efektivní rozložení váhy a jednoduchou montáž.
- Hambálkový krov – vodorovný trám hambálek spojuje krokve
- Vlašský krov – vazné trámy a stojky pro větší rozpětí
- Vaznice – podepřeny sloupky ve vzdálenosti 4-4,5 m
- Rozteč krokví – 0,75-1,1 m, šířka min. 60 mm
Tip: Pro podrobné výkresy krovu a správný návrh stavby střechy krok za krokem je vhodné konzultovat odborné zdroje jako portál Eagri.cz, který nabízí detailní popisy a normy pro statiku krovu.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

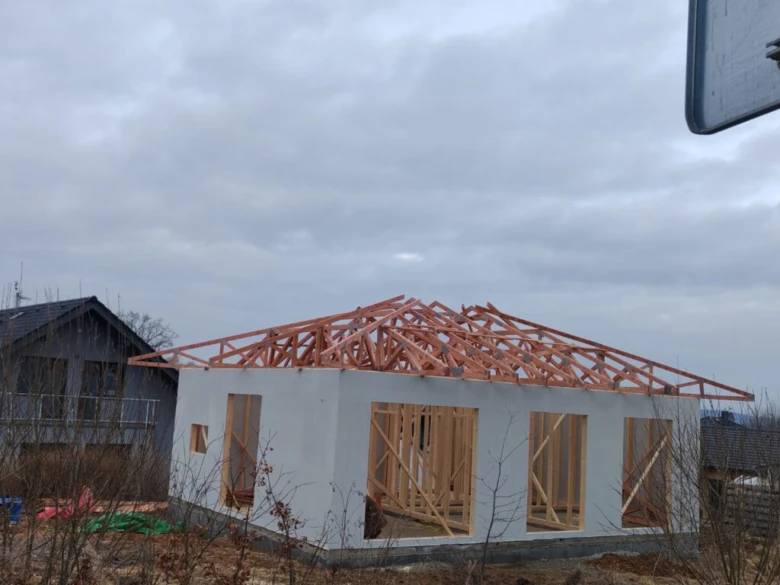

Druhy vazníků a jejich použití ve stavebnictví
V konstrukci krovu a vazníků pro střechy se nejčastěji používají plnostěnné, příhradové a nůžkové vazníky. Plnostěnné vazníky mají jednoduchou nosnou konstrukci a jsou vhodné pro menší rozpětí do 6 metrů, často se uplatňují u jednoduchých pultových a hambálkových krovů. Příhradové vazníky umožňují rozpětí od 6 metrů až do několika desítek metrů, což je ideální pro větší haly a rodinné domy s vaznicovým krovem. Jejich lehká, ale pevná konstrukce spočívá v trojúhelníkových prvcích, které jsou spojeny kovovými styčníkovými deskami, jež zajišťují pevné a rychlé kotvení jednotlivých částí.
Nůžkové vazníky se vyznačují větším prostorem pod střechou díky struktuře nožic, které umožňují větší světlou výšku. Tento typ vazníků je vhodný pro střechy, kde je prioritou prostorová variabilita, avšak jejich konstrukce je náročnější a často finančně nákladnější.
| Typ vazníku | Rozpětí (m) | Vhodné použití | Spojovací prvek |
|---|---|---|---|
| Plnostěnné | Do 6 | Menší krovy, pultové střechy | Hřebíky, šrouby |
| Příhradové | 6 až 30+ | Větší krovy, haly, rodinné domy | Kovové styčníkové desky |
| Nůžkové | Do 20 | Prostory pod střechou s větším světlým prostorem | Kovové styčníkové desky |
Typy konstrukcí krovu a vazníků pro různé střechy
Volba vhodného typu vazníků přímo ovlivňuje statiku krovu a celkovou stabilitu střechy. Pro návrh konstrukce dřevěného krovu a vazníků pro rodinný dům se proto doporučuje zohlednit požadované rozpětí a prostorové nároky, aby stavba střechy krok za krokem odpovídala technickým normám a dlouhodobé funkčnosti.
Statika a materiály používané v konstrukci krovu a vazníků
Statika a materiály používané v konstrukci krovu a vazníků jsou zásadní pro zajištění pevnosti a stability střechy po celou dobu její životnosti. Konstrukční prvky musí splňovat požadavky ČSN na minimální průřezy a mechanickou odolnost vůči zatížení střešní krytinou, sněhem i větrem.
Materiály používané pro krovy a vazníky
Krovy a vazníky se vyrábějí převážně z kvalitního smrkového nebo borovicového dřeva s minimální šířkou krokví 60 mm, což umožňuje bezpečné připevnění kontralatí a bednění. Vazníky jsou sestaveny z fošen spojených kovovými styčníkovými deskami s prolisovanými trny, které zajišťují pevné spoje bez oslabení dřeva a zvyšují stabilitu konstrukce. Tyto kovové spojky jsou nezbytné zejména u hambálkových a vaznicových krovů, kde přesně přenášejí síly mezi jednotlivými prvky. Tradiční krovy se skládají z krokví, vaznic, kleštin a dalších dřevěných prvků, které se spojují na stavbě, což vyžaduje přesné řemeslné zpracování a správné kotvení.
Statické zatížení konstrukce
Zatížení krovu tvoří součet hmotnosti střešní krytiny, sněhové pokrývky a větrných tlaků, které se přenášejí přes vazné trámy a vaznice na nosné zdi a základy. Průřezy tlakem namáhaných prvků mají kruhový nebo obdélníkový tvar postavený na výšku, zatímco tahem namáhané prvky mají obdélníkový průřez v libovolné poloze.
- Střešní krytina zatěžuje konstrukci rovnoměrně, typicky s hodnotou 0,15-0,30 kN/m² podle typu materiálu
- Sníh představuje proměnlivé zatížení, které podle ČSN může dosahovat až 1,0-2,0 kN/m² v závislosti na lokalitě
- Vítr působí dynamicky tlakem i sáním, přičemž jeho síly se počítají podle expozice a tvaru střechy
Správný návrh konstrukce krovu a vazníků zohledňuje tyto zatížení, aby nedocházelo k deformacím, prasklinám nebo vybočení prvků. Vaznice se kotví pevně, aby se zabránilo jejich bočnímu pohybu, a pozednice musí být ukotveny na nadezdívce s betonovým potěrem minimálně 50 mm silným.
Uložení a kotvení prvků
Krokve se ukládají na pozednice, které jsou u zděných objektů položeny na půdní nadezdívce vyrovnané betonovým potěrem o tloušťce minimálně 50 mm. Pozednice nejsou namáhány na ohyb, ale působí na ně vodorovné síly z krokví, proto je nutné jejich důkladné kotvení, aby nedošlo k vychýlení nebo posunu. Vaznice, rozdělené na vrcholové, středové a okapní, jsou podepřeny sloupky čtvercového průřezu, které se ukotvují čepy do hlavního vazného trámu. Tento trám přenáší tíhu celé konstrukce do nosných zdí a musí být uložen minimálně 80 mm nad stropní konstrukcí, aby nedocházelo k vlhkostním problémům. Kleštiny zajišťují vodorovné ztužení krovu a jsou umístěny pod středovou vaznicí a na pozednici přes sloupek.
Tip: Použití sušeného dřeva s vlhkostí do 18 % výrazně snižuje riziko deformací a prasklin v konstrukci krovu. Při návrhu je třeba vyvarovat se použití surového dřeva a nesprávných spojovacích prvků, které mohou vést k porušení statiky střechy.
Uložení a kotvení prvků krovu a vazníků
Uložení a kotvení prvků krovu a vazníků představuje klíčovou fázi konstrukce krovu, která ovlivňuje stabilitu a životnost celé střechy. Správné uložení a bezpečné kotvení zabraňuje deformacím a zajišťuje správnou statiku krovu.

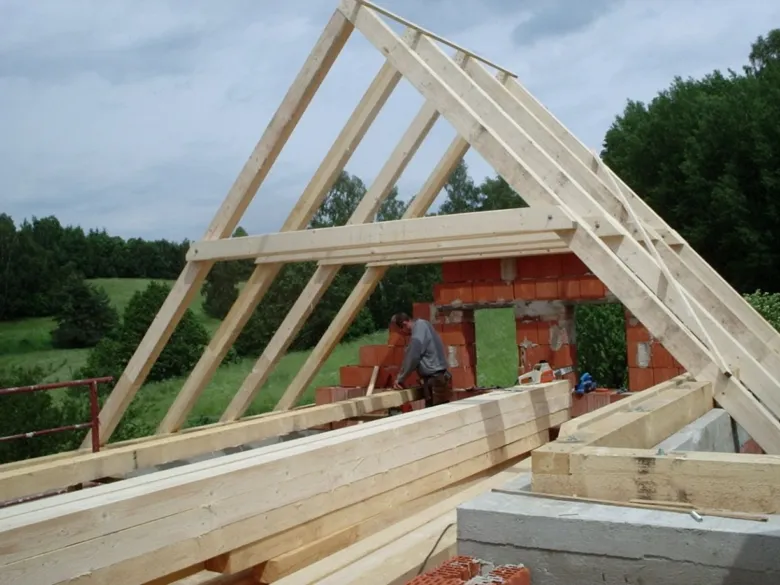

Uložení krokví na pozednice
Krokve musí být přesně uloženy na pozednice, které spočívají na betonovém potěru s minimální tloušťkou 50 mm. Tento potěr poskytuje rovný a pevný podklad, který zabraňuje vzniku nerovností a vlhkosti pod konstrukcí. Pozednice zároveň zajišťují přenos zatížení krovu do nosné zdi. Výška uložení krokví na pozednice by měla respektovat typ krovu, například hambálkový krov nebo vaznicový krov, aby se optimalizovala statika krovu podle výkresu krovu.
- Příprava betonového potěru – zajistit minimální tloušťku 50 mm pod pozednicí
- Uložení pozednic – přesně na betonový potěr podél nosné zdi
- Uložení krokví – na pozednice s rovnoměrným rozložením tlaku
Kotvení vaznic a pozednic
Vaznice jsou podepřeny sloupky rozmístěnými ve vzdálenosti 4 až 4,5 metru, což odpovídá běžným rozponům vazníků v konstrukcích krovu. Kotvení vaznic a pozednic musí zabránit jejich posunu nebo vychýlení, což je nezbytné pro správnou funkci krovu a jeho statiku. Vazný trám se ukládá minimálně 80 mm nad stropní konstrukcí, aby umožnil dostatečný prostor pro větrání a zabraňoval kontaktu s vlhkostí.
- Umístění sloupků – ve vzdálenosti 4-4,5 m pod vaznicemi
- Připevnění vaznic – pomocí kovových spojovacích prvků proti posunu
- Zajištění pozednic – kotvení ke zdivu nebo betonovému potěru pro stabilitu konstrukce
Tip: Při návrhu konstrukce krovu a vazníků střechy zkontrolujte nosnost jednotlivých prvků podle statiky krovu a doporučení ve výkresu krovu.
Návrh a dimenzování konstrukce krovu a vazníků
Návrh a dimenzování konstrukce krovu a vazníků vychází z přesného výpočtu zatížení střechy a platných norem. Správně navržená statika krovu zajišťuje bezpečnost a dlouhou životnost celé střechy, a to bez ohledu na typ konstrukce – od hambálkového krovu až po krov pultové střechy.
Výpočet zatížení střechy
Základní zatížení střechy zahrnuje hmotnost střešní krytiny, sněhové zatížení a tlak větru. Sníh se posuzuje podle geografické oblasti a platných ČSN EN norem, kde se určuje charakteristická hodnota zatížení v kg/m². Vítr působí tlakem nebo podtlakem a jeho síla se stanoví na základě polohy stavby a terénu. Výpočet zatížení střechy je základním krokem návrhu konstrukce krovu a vazníků pro střechy, který stanoví podmínky pro dimenzování jednotlivých prvků.
Dimenzování prvků konstrukce
Dimenzování krokví, vaznic a vazných trámů musí respektovat výpočty zatížení a normové bezpečnostní faktory podle ČSN EN 1995-1-1. Správný návrh konstrukce dřevěného krovu a vazníků pro rodinný dům zahrnuje:
- Určení rozpětí – stanoví maximální vzdálenost mezi podpěrami podle typu krovu.
- Výběr materiálu – volba dřeva s deklarovanými pevnostními parametry.
- Výpočet průřezů – rozměry prvků musí zajistit dostatečnou nosnost a tuhost.
- Kontrola stability – zohlednění možných deformací a bezpečnostních limitů.
Tip: Dodržení správného dimenzování je klíčové pro prevenci prasklin a deformací, které mohou vést k poruše krovu.
Postup stavby krovu a vazníků na střechu proto vždy začíná precizním návrhem a výkresy krovu, které reflektují nejen statiku krovu, ale i konkrétní stavební podmínky.
Ekonomická náročnost a životnost krovu vs. vazníků
Konstrukce krovu a vazníků pro střechy se liší hlavně v časové náročnosti montáže a potřebné pracovní síle. Vazníky umožňují sestavení krovu během jednoho dne díky přesnému průmyslovému zpracování, což výrazně snižuje náklady na pracovní sílu. Naopak tradiční krovy, například hambálkový nebo vaznicový krov, vyžadují delší dobu montáže a zkušenou pracovní sílu, protože jejich stavba probíhá na místě dle výkresu krovu a často zahrnuje stavbu střechy krok za krokem.
Životnost obou konstrukcí je srovnatelná, pokud jsou správně navrženy s ohledem na statiku krovu a použitý materiál. Vazníky jsou vhodné zejména pro větší rozpětí a průmyslové stavby, kde je efektivita klíčová. Krovy pultové střechy a jiné tradiční typy nabízejí větší flexibilitu a estetickou hodnotu pro obytné podkroví.
| Kritérium | Vazníky | Tradiční krovy |
|---|---|---|
| Montáž | Do 1 dne | Několik dní až týdnů |
| Pracovní síla | Nižší, méně specializovaná | Vyšší, vyžaduje zkušené tesaře |
| Ekonomická náročnost | Nižší díky rychlosti montáže | Vyšší kvůli delšímu času práce |
| Životnost | 50+ let při správné údržbě | 50+ let při správné údržbě |
Ochrana dřevěných konstrukcí proti škůdcům a požáru
Ochrana dřevěných konstrukcí proti škůdcům a požáru patří mezi základní kroky při stavbě i údržbě krovu a vazníků. Chemické přípravky se používají k ošetření dřeva, čímž se zabrání hnilobě způsobené vlhkostí a napadení dřevokazným hmyzem. Správně aplikovaná ochrana výrazně prodlužuje životnost konstrukce, a to bez ohledu na typy konstrukcí krovu a vazníků pro různé střechy, včetně hambálkového krovu nebo vaznicového krovu.
Požární ochrana dřeva zahrnuje použití zpomalovačů hoření, které snižují riziko vzniku a šíření požáru v konstrukci střechy. Při návrhu konstrukce krovu a vazníků střechy je třeba počítat s těmito opatřeními, která zároveň respektují statiku krovu a jeho funkčnost.
- Ošetření dřeva proti hnilobě a škůdcům pomocí vhodných chemických přípravků
- Pravidelná kontrola stavu dřevěných prvků a případná opakovaná aplikace ochrany
- Použití protipožárních nátěrů nebo impregnačních prostředků zpomalujících hoření
- Dodržení technologických postupů při stavbě střechy krok za krokem s ohledem na ochranu dřeva
Tip: Pro dlouhodobou životnost konstrukce je vhodné kombinovat ochranu proti škůdcům s protipožárními opatřeními podle platných norem.
Integrace moderních technologií do konstrukce střechy
Integrace moderních technologií do konstrukce krovu a vazníků pro střechy vyžaduje pečlivý návrh a dimenzování. Fotovoltaické panely, jakožto moderní technologie, se často instalují přímo na střešní konstrukci, což ovlivňuje statiku krovu. Při plánování je nezbytné zohlednit dodatečnou zátěž, kterou panely přinášejí, a správně navrhnout výkres krovu tak, aby vazníky a další prvky unesly zvýšené zatížení bez kompromisů na stabilitě.
Typy konstrukcí krovu, například hambálkový krov nebo vaznicový krov, mají různé možnosti kotvení a upevnění technologií. Krov pultové střechy vyžaduje rovněž individuální přístup. Jak navrhnout konstrukci krovu a vazníků střechy s ohledem na integraci fotovoltaiky, je vhodné řešit s odborníkem, který spočítá nosnost a doporučí vhodné materiály a upevnění. Tento postup zajistí bezpečnou a dlouhodobě funkční stavbu střechy.
Údržba a opravy krovu a vazníků
Údržba konstrukce krovu a vazníků je klíčová pro zachování statické stability a dlouhé životnosti dřevěné střechy. Pravidelná kontrola vlhkosti dřeva by se měla provádět minimálně jednou ročně pomocí vlhkoměru, přičemž optimální vlhkost dřeva nesmí překročit 18 %. Vyšší vlhkost podporuje vznik plísní a hniloby, které narušují pevnost krovu i vazníků.
Ošetření konstrukčních prvků impregnací na bázi boritanů nebo jiných biocidních prostředků zabraňuje napadení dřevokazným hmyzem a houbami. Doporučuje se aplikace minimálně jednou za 5 let, případně po každé větší opravě nebo vlhkostní anomálii.
Mezi nejčastější opravy patří výměna nahnilých nebo prasklých částí krokví, vaznic a kleštin. Poškozené prvky se nahrazují dřevem stejného průřezu a kvality, přičemž spoje je nutné provést pomocí ocelových spojovacích prvků, které odpovídají statickému návrhu. U hambálkových i vaznicových krovů je běžné zpevnění vaznic pomocí přídavných sloupků nebo vzpěr, aby se zabránilo prohnutí nebo vybočení.
Kontrola spoje a kotvení je nezbytná zejména u konstrukcí pultových střech, kde působí vysoké vodorovné síly na nosné prvky. Kotvení vaznic a krokví musí odpovídat výkresu krovu a normovým požadavkům ČSN, aby byla zajištěna dostatečná stabilita proti posunům a vybočení. Pozednice u zděných objektů musí být uloženy na betonovém potěru o minimální tloušťce 50 mm a pevně kotveny, aby nedocházelo k jejich vychýlení pod zatížením krovu.
- Kontrolovat vlhkost dřeva pomocí vlhkoměru alespoň jednou ročně
- Aplikovat biocidní impregnace na dřevo každých 5 let nebo po zjištění poškození
- Vyměnit poškozené dřevěné prvky za nové s odpovídajícím průřezem a kvalitou
- Zpevnit vaznice přídavnými sloupky nebo vzpěrami podle statického návrhu
- Zajistit správné kotvení krokví a vaznic podle výkresu krovu a ČSN norem
- Pravidelně sledovat statiku krovu a kontrolovat případné deformace nebo praskliny
Tip: Údržba dřevěného krovu a vazníků by měla být součástí každoroční revize střechy rodinného domu, aby se předešlo nákladným opravám a zajistila se dlouhodobá pevnost a bezpečnost střechy.
Časté dotazy konstrukce krovu a vazníků pro střechy
Otázka: Jaký je hlavní rozdíl mezi krovy a vazníky v konstrukci střechy?
Vazníky jsou prefabrikované prvky s kovovými styčníkovými deskami, umožňují rychlou montáž během jednoho dne. Krovy se sestavují přímo na stavbě z jednotlivých dřevěných částí, přičemž délka krokví obvykle nepřesahuje 2,5 metru.
Otázka: Jaké jsou nejčastější typy tradičních krovů?
Hambálkový krov obsahuje vodorovný trám hambálek, vaznicový krov využívá vazné trámy a stojky. Rozteč krokví bývá mezi 0,75 až 1,1 metru, šířka krokví minimálně 60 milimetrů.
Otázka: Jaké rozpětí umožňují příhradové vazníky?
Příhradové vazníky zvládají rozpětí od 6 metrů až po několik desítek metrů dle typu a statického návrhu konstrukce krovu.
Otázka: Jaké materiály se používají pro vazníky a krovy?
Používá se kvalitní smrkové nebo borovicové dřevo, u vazníků jsou typické kovové styčníkové desky. Prvky konstrukce mají kruhový nebo obdélníkový průřez dle statiky krovu.
Otázka: Jak se správně ukládají krokve na pozednice?
Pozednice spočívají na betonovém potěru o tloušťce minimálně 50 milimetrů, který vyrovnává nerovnosti nadezdívky a zajišťuje stabilitu celé konstrukce.
Otázka: Jaká je správná rozteč vaznic?
Vaznice jsou podepřeny sloupky ve vzdálenostech 4 až 4,5 metru a přenášejí zatížení střechy na vazné trámy.
Otázka: Co zahrnuje návrh a dimenzování konstrukce krovu a vazníků?
Návrh vyžaduje výpočet zatížení od krytiny, sněhu a větru podle platných ČSN a určení odpovídajících rozměrů a rozestupů prvků konstrukce.
Otázka: Jaká je ekonomická výhoda vazníků oproti krovům?
Vazníky díky prefabrikaci a rychlé montáži snižují náklady na pracovní sílu, zatímco krovy vyžadují více času a práce na stavbě.
Otázka: Jak se chrání dřevěné konstrukce proti škůdcům a požáru?
Používají se chemické impregnační přípravky a protipožární nátěry podle norem, které zvyšují odolnost a prodlužují životnost konstrukce.
Otázka: Je možné do krovu integrovat fotovoltaické panely?
Ano, integrace je možná, ale vyžaduje správný statický návrh a upevnění, aby byla zachována stabilita a bezpečnost střechy.
Otázka: Jak často se doporučuje kontrola a údržba krovu a vazníků?
Kontrola a ošetření dřeva by měly probíhat minimálně jednou ročně, což pomáhá předcházet poškození vlhkostí a škůdci.
Otázka: Jaké jsou nejčastější chyby při stavbě krovu a vazníků?
Nesprávné použití surového dřeva, nevyhovující rozestupy krokví a špatné spojovací prvky vedou k problémům se statikou a zkrácení životnosti.
Otázka: Jaká je minimální tloušťka krokví pro připevnění kontralatí?
Minimální šířka krokví je 60 milimetrů, což umožňuje pevné a bezpečné připevnění kontralatí a bednění.
Otázka: Jaký je význam vazného trámu v konstrukci krovu?
Vazný trám je hlavní nosný prvek, který přenáší tíhu střechy na nosné zdi a zajišťuje celkovou stabilitu krovu.
Otázka: Jaké jsou výhody nůžkových vazníků?
Nůžkové vazníky zvětšují prostor pod střechou a umožňují volnější uspořádání interiéru, avšak jsou náročnější na statický návrh a montáž.
