Indukční varná deska vyžaduje správné elektrické připojení a vhodný jistič, aby fungovala bezpečně a efektivně. Správné zapojení zajistí nejen bezproblémový provoz, ale také ochrání před přetížením a případnými poruchami. Kromě technického připojení je třeba zohlednit i kompatibilitu nádobí s indukcí pro optimální výkon.
📊 Klíčová fakta
- Indukční varná deska by měla mít samostatný elektrický okruh s jističem 16 nebo 32 ampérů podle výkonu.
- Pod varnou deskou je potřeba ponechat minimálně 60 mm volného prostoru pro chlazení.
- Indukční varné desky na 230 V mají omezovač výkonu, který upravuje výkon při současném vaření na více plotnách.
- Před zapojením je nutné vypnout hlavní jistič a správně rozlišit fázový a nulový vodič podle schématu.
- Použití magnetu pomůže ověřit kompatibilitu nádobí s indukční deskou, nádobí musí mít feromagnetické dno.
Jak připravit elektrický okruh pro indukční varnou desku
Elektrický okruh pro indukční varnou desku musí být samostatný a dimenzovaný podle jejího výkonu. Správný jistič 16 nebo 32 ampérů chrání kabeláž před přetížením a zabezpečuje bezpečný provoz zařízení. Instalace bez odpovídající ochrany může vést k přehřívání nebo nechtěnému vypínání.
Volba jističe podle výkonu varné desky
Jistič pro indukční varnou desku se vybírá podle jejího příkonu. Pro desky s výkonem do 7 kW se obvykle používá jistič 16 A, u silnějších modelů nad 7 kW je nutný jistič 32 A. Výkon varné desky určuje maximální proud, který musí jistič spolehlivě zvládnout.
Proudový chránič a jeho význam
Proudový chránič zajišťuje bezpečnost elektrického připojení varné desky tím, že okamžitě odpojí napájení při zjištění úniku proudu. Tím chrání uživatele před úrazem elektrickým proudem a zabraňuje požáru.
Kontrola a příprava elektrického okruhu
Před instalací indukční varné desky je nutné zkontrolovat stav elektrického okruhu a kabeláže. Okruh musí být samostatný, bez dalších spotřebičů, s vhodným průřezem kabelu odpovídajícím jističi. Pro správné zapojení indukční varné desky v domácnosti doporučuji ověřit kompatibilitu kabeláže a instalovat ji v souladu s platnými normami.
- Změřit příkon varné desky – podle údajů výrobce
- Vybrat jistič 16 A nebo 32 A – podle výkonu desky
- Zkontrolovat průřez a stav kabelu – zajistit bezpečnost a kompatibilitu
- Připojit proudový chránič – pro ochranu uživatele
- Ověřit samostatnost okruhu – zamezit přetížení a chybám při zapojení
Tip: Správná volba jističe a kvalitní kabeláž jsou klíčové pro bezpečné a bezproblémové fungování indukční varné desky.
Kroky k bezpečnému zapojení indukční varné desky v domácnosti
Bezpečné a správné zapojení indukční varné desky v domácnosti vyžaduje přesný postup podle schématu zapojení a dodržení technických parametrů. Následující návod na zapojení indukční varné desky krok za krokem zahrnuje vypnutí hlavního jističe, správné připojení vodičů s ohledem na požadovaný jistič a pevné upevnění desky do pracovní desky s dostatečnou ventilací.
Vypnutí hlavního jističe
Před zahájením instalace indukční varné desky je nutné vypnout hlavní jistič v rozvaděči, aby se zabránilo úrazu elektrickým proudem. Tento krok je základním bezpečnostním opatřením a musí být proveden před jakýmkoliv zásahem do elektrického připojení. Vypnutí hlavního jističe zajišťuje, že elektrický okruh je bez napětí, což je podmínkou pro bezpečnou manipulaci s kabeláží.
Připojení vodičů podle schématu
Připojení indukční varné desky se realizuje podle přesného schématu zapojení, které je součástí instalačního manuálu výrobce. Tradiční modely vyžadují třífázové napájení 400 V s jističem 16 nebo 32 A podle výkonu desky. Alternativně lze použít modely na 230 V s jištěním 16 A, které mají elektronický omezovač výkonu. Pro správné fungování je nezbytné:
- Identifikovat fázový vodič (L) a nulový vodič (N) podle barevného značení (hnědý/černý pro fázi, modrý pro nulák) a schématu
- Připojit vodiče pevně ke svorkám varné desky bez volných konců, aby se zabránilo přehřátí a jiskření
- Použít vhodnou kabeláž s průřezem minimálně 2,5 mm² pro 16 A a 4 mm² pro 32 A jističe
- Zajistit samostatný elektrický okruh s odpovídajícím jističem, aby nedocházelo k přetížení a častému vypínání
- Po připojení ověřit správnost zapojení měřičem napětí a pevnost kontaktů
Podle doporučení odborných zdrojů je nesprávné zapojení příčinou přehřívání kabelů, poruch varné desky a rizika požáru.

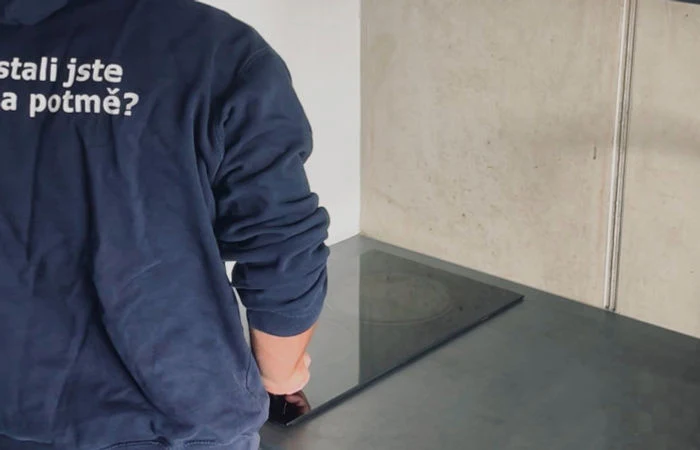

Upevnění varné desky a testování
Indukční varnou desku je nutné pevně zabudovat do připraveného otvoru v pracovní desce s minimálním odstupem 60 mm od spodní části desky k zajištění dostatečné ventilace. Správná ventilace pod varnou deskou zabraňuje přehřívání elektroniky a prodlužuje životnost zařízení. Pokud varná deska nemá integrované těsnění, doporučuje se aplikovat těsnicí pásku kolem okrajů otvoru, aby se zabránilo pronikání vlhkosti.
Po upevnění následuje testování funkčnosti:
- Zapnout jistič a varnou desku
- Ověřit zapnutí a odezvu ovládacího panelu
- Zkontrolovat detekci nádobí a základní funkce varné desky
- Poslechnout si případné zvuky ventilátoru, které jsou běžné během provozu
Tip: V případě pochybností o správnosti zapojení nebo instalace je vhodné využít služeb kvalifikovaného elektrikáře, který zajistí bezpečnost a dodržení platných norem.
Více informací k tématu najdete v oficiálním zdroji: dTest.
Jaký jistič a kabeláž použít pro indukční varnou desku
Pro správné elektrické připojení varné desky je klíčové zvolit vhodný jistič a kabeláž, které odpovídají výkonu indukční varné desky. Správný průřez kabelu a jistič zajistí bezpečný provoz a ochranu před přetížením.
Doporučené kabely a průřezy
Tabulka uvádí doporučené průřezy kabelů a odpovídající hodnoty jističů podle výkonu indukční varné desky. Průřez kabelu musí být vždy kompatibilní s jističem a výkonem desky, aby byla zachována bezpečnost a funkčnost instalace.
| Výkon varné desky (kW) | Jistič (A) | Průřez kabelu (mm²) |
|---|---|---|
| do 7,4 | 16 | 2,5 |
| 7,4 až 11 | 25-32 | 4 |
| nad 11 | 32 | 6 |
Výběr jističe podle modelu varné desky
Jaký jistič použít pro indukční varnou desku závisí také na konkrétním modelu a značce. Například u modelů Whirlpool nebo Electrolux se často doporučuje jistič 32 A pro vyšší výkon, zatímco kompaktní desky mohou vyžadovat jistič 16 A. Instalace indukční varné desky by měla respektovat tyto parametry pro správnou funkci a bezpečnost.
Možnosti připojení indukční desky na 230 V a 400 V
Indukční varná deska se v domácnosti nejčastěji připojuje na jednofázovou síť 230 V nebo na třífázovou 400 V. Volba způsobu zapojení ovlivňuje dostupný výkon a možnosti instalace. Modely určené pro 230 V mají často elektronický omezovač výkonu, který brání překročení kapacity jedné fáze. Správné zapojení a výběr jističe pro indukční desku jsou klíčové pro bezpečný provoz.
Připojení na 230 V
Připojení indukční varné desky na jednu fázi 230 V nabízí jednodušší instalaci zejména v bytech s jednofázovou elektrickou sítí. Výkon těchto modelů je však omezen elektronickým omezovačem, který obvykle snižuje maximální příkon varné desky na cca 3,5-4 kW. Toto omezení zabraňuje přetížení elektrického vedení a jističe. Při instalaci je nutné použít jistič s odpovídající hodnotou, obvykle 16 až 20 A, a zajistit správnou ventilaci pod varnou deskou.
- Jednofázové připojení 230 V
- Výkon omezen elektronickým omezovačem
- Jistič 16-20 A podle výkonu
Připojení na 400 V
Zapojení indukční varné desky na třífázovou síť 400 V umožňuje využít plný výkon přístroje, který může dosahovat i 7 kW a více. Takové připojení je vhodné pro rodinné domy a prostory s třífázovou elektrickou instalací. Instalace indukční varné desky na dvě fáze či tři fáze vyžaduje správné rozložení zátěže a použití jističe odpovídajícího celkovému příkonu. Elektrické připojení varné desky v tomto režimu umožňuje vyšší výkon bez omezení elektronickým omezovačem.
- Třífázové připojení 400 V
- Plný výkon varné desky nad 7 kW
- Nutnost správného rozložení zátěže a jističe
Jak ověřit kompatibilitu nádobí pro indukční vaření
Indukční varná deska vyžaduje nádobí s feromagnetickým dnem, které umožňuje magnetickou indukci potřebnou k ohřevu. Pro ověření kompatibility lze použít běžný magnet o síle minimálně 50 mT – pokud magnet pevně přilne k dnu nádoby, je nádobí vhodné pro indukční vaření.
Nevhodné jsou nádoby z hliníku, mědi, skla nebo keramiky, protože tyto materiály neobsahují feromagnetické složky a indukční pole v nich nevyvolá ohřev. Dno vhodného nádobí by mělo mít tloušťku minimálně 3 mm, aby bylo zajištěno rovnoměrné rozložení tepla a stabilní indukční spojení.
Při výběru nádobí je třeba zkontrolovat označení výrobce – symbol cívky nebo nápis „indukce“ potvrzuje kompatibilitu. Některé modely indukčních varných desek mohou detekovat pouze nádoby s minimálním průměrem dna 12 cm, proto menší nádoby nemusí být rozpoznány a deska se nezapne.
- Použijte magnet o síle alespoň 50 mT k testování dna nádobí
- Vyberte nádobí s feromagnetickým dnem o tloušťce minimálně 3 mm
- Vyhněte se hliníkovým, měděným, skleněným a keramickým nádobám
- Kontrolujte označení výrobce potvrzující kompatibilitu s indukcí
- Preferujte nádoby s minimálním průměrem dna 12 cm pro správnou detekci
Tip: Pro optimální výkon a bezpečnost je vhodné používat nádobí doporučené výrobcem indukční varné desky. Nesprávné nádobí může způsobit nestabilní ohřev a automatické vypnutí desky.
Doporučený prostor a ventilace pod varnou deskou
Pod indukční varnou deskou je nezbytné zajistit minimálně 60 mm volného prostoru pro správnou ventilaci a chlazení. Tento prostor pod deskou podporuje cirkulaci vzduchu, která zabraňuje přehřátí elektronických komponent. Nedostatečné chlazení může vést k poklesu životnosti varné desky a ohrožení bezpečnosti provozu.
Správná ventilace pod deskou je proto klíčová při instalaci indukční varné desky, zvláště u modelů MORA a podobných, kde je elektrické připojení varné desky často realizováno na jednu fázi s vlastním jističem pro indukční desku.
- Zajistěte minimální prostor 60 mm pod deskou
- Použijte materiály umožňující volnou cirkulaci vzduchu
- Kontrolujte, že okolní skříňka nebrání proudění vzduchu
- Vyhněte se uzavřeným prostorům bez ventilace
Tip: Instalace indukční varné desky 230V vyžaduje dodržení těchto pravidel pro chlazení, aby se zabránilo přehřátí a zbytečným poruchám.
Jak postupovat při instalaci v panelovém domě vs. rodinném domě
Instalace indukční varné desky vyžaduje odlišný přístup v panelovém a rodinném domě. V panelových domech je běžně dostupné pouze 230 V připojení, což znamená, že je nutné zvolit model indukční varné desky určený právě pro jednofázové napájení. Rodinné domy často disponují 400 V připojením, které umožňuje efektivnější zapojení s vyšším výkonem.
Elektrické připojení varné desky v panelovém domě proto vyžaduje správný jistič pro indukční desku, který odpovídá parametru 230 V, a zabezpečení ventilace pod varnou deskou. V rodinných domech se instalace indukční varné desky MORA či jiných značek realizuje s využitím třífázového zapojení, což zvyšuje výkon a spolehlivost.
- Panelový dům často vyžaduje instalaci indukční varné desky na 230 V připojení
- Rodinný dům umožňuje využít 400 V připojení s třífázovým zapojením
- Správný jistič pro indukční desku musí odpovídat typu připojení
- Instalace musí zohlednit dostatečnou ventilaci pod varnou deskou a kompatibilitu nádobí indukce
- Při instalaci v bytě je důležité zabránit chybám při zapojení indukční varné desky a zajistit bezpečné elektrické připojení varné desky
Chyby při zapojení indukční varné desky a jak se jim vyhnout
Při instalaci je zásadní dodržet schéma zapojení indukční varné desky v domácnosti a nepodceňovat volbu jističe. Nesprávné zapojení může vést k přetížení elektrické sítě nebo poškození varné desky.
Časté chyby při zapojení a jak se jim vyhnout
Chyby při zapojení indukční varné desky často vedou k přehřátí spotřebiče a jeho poruchám. Nejčastější závadou je použití jističe s nižší hodnotou, než jakou výrobce doporučuje, což může způsobit spouštění jističe během provozu. Nedostatečný prostor pod deskou omezuje správnou ventilaci a zvyšuje riziko přehřátí. Nesprávné připojení vodičů zase může vést k elektrickým zkratům nebo poškození varné desky.
Tipy a triky pro správné zapojení indukční varné desky
- Použijte jistič pro indukční desku odpovídající výkonu a specifikacím výrobce.
- Zajistěte dostatečný prostor a ventilaci pod varnou deskou pro správné chlazení.
- Připojte vodiče podle schématu přiloženého k varné desce, dodržujte polaritu a správný průřez kabeláže.
- Používejte kompatibilní nádobí indukce, které je označeno jako vhodné pro tento typ varné desky.
- Instalace indukční varné desky v bytě by měla respektovat platné normy a bezpečnostní předpisy.
Dodržování těchto zásad výrazně sníží riziko poruch a prodlouží životnost varné desky.
Údržba a kontrola zapojení po instalaci
Údržba indukční varné desky po jejím zapojení je nezbytná pro bezpečný a bezporuchový provoz. Pravidelné čištění dotykového ovládacího panelu zabraňuje usazování mastnoty a nečistot, které mohou narušit citlivost senzorů a způsobit nesprávnou funkci. Ventilační otvory pod deskou musí mít volný průchod vzduchu s minimálním odstupem 60 mm, aby bylo zajištěno dostatečné chlazení elektroniky a zabránilo se přehřívání.
- Čistěte ovládací panel měkkým, navlhčeným hadříkem bez použití abrazivních čisticích prostředků nebo agresivních chemikálií, které by mohly poškodit povrch.
- Kontrolujte pravidelně průchod vzduchu pod indukční deskou a odstraňujte případné nečistoty nebo překážky ve ventilačních otvorech.
- Prověřujte pevnost a správnost elektrických spojení podle schématu zapojení, zejména pevné utažení kabelů a správné připojení fázového i nulového vodiče.
- Sledujte stav jističe připojeného k indukční varné desce; doporučený jistič má hodnotu 16 A pro modely s nižším výkonem a 32 A pro výkonnější třífázové desky, aby se zabránilo častému vypínání a přehřívání kabeláže.
- Vyhýbejte se chybám při instalaci, jako je použití nevhodného průřezu kabelu nebo nesprávného jištění, které mohou způsobit nestabilní provoz, přehřívání nebo trvalé poškození elektroniky.
Tip: Pro ověření správného zapojení po instalaci je vhodné použít měřič napětí a proudovou klešť, případně nechat revizi provést kvalifikovaným elektrikářem. Dodržení těchto zásad minimalizuje riziko poruch a zajišťuje dlouhodobou spolehlivost indukční varné desky.
Časté dotazy
Jaký jistič je vhodný pro indukční varnou desku?
Pro většinu indukčních varných desek se doporučuje jistič o hodnotě 16 nebo 32 ampérů v závislosti na výkonu zařízení.
Mohu zapojit indukční varnou desku na běžnou zásuvku 230 V?
Ano, existují modely určené pro připojení na 230 V s jištěním 16 A, ale výkon může být omezen elektronickým omezovačem.
Jak poznám, zda je mé nádobí vhodné pro indukční varnou desku?
Použijte magnet – pokud se přichytí na dno nádoby, je vhodná pro indukční vaření, protože má feromagnetické dno.
Jaký prostor musím ponechat pod indukční varnou deskou?
Pod deskou je nutné ponechat minimálně 60 mm volného prostoru pro zajištění správného chlazení a bezpečného provozu.
Co dělat, když se jistič při vaření často vypíná?
Zkontrolujte správnou hodnotu jističe a zda není přetížený elektrický okruh; případně kontaktujte elektrikáře pro revizi zapojení.
Jak bezpečně zapojit indukční varnou desku?
Před zapojením vždy vypněte hlavní jistič, správně připojte vodiče podle schématu a ujistěte se o pevnosti spojů.
Jaký proudový chránič je vhodný pro indukční varnou desku?
Doporučuje se proudový chránič typu A, který chrání před úrazem elektrickým proudem a je vhodný pro varné desky.
Je nutné mít samostatný elektrický okruh pro indukční varnou desku?
Ano, samostatný elektrický okruh s odpovídajícím jištěním zajišťuje bezpečný a stabilní provoz.
Jaké jsou rozdíly mezi připojením na 230 V a 400 V?
Připojení na 400 V (třífázové) umožňuje plný výkon varné desky, zatímco 230 V (jednofázové) modely mají omezení výkonu kvůli elektronickému omezovači.
Jak se upevňuje indukční varná deska do pracovní desky?
Varná deska se upevňuje do připraveného otvoru, pokud nemá vlastní těsnění, je vhodné nalepit těsnění kolem okrajů, aby se zabránilo pronikání vlhkosti.
Jak postupovat při zapojení indukční varné desky na dvě fáze?
Připojte varnou desku na 2 fáze pomocí třížilového kabelu s průřezem alespoň 2,5 mm² a použijte jistič 16 A pro každou fázi, aby bylo zajištěno rovnoměrné zatížení a bezpečnost.
Jak správně zapnout indukční varnou desku po instalaci?
Po zapojení stiskněte a podržte tlačítko zapnutí na 3 sekundy, aby se varná deska aktivovala a provedla počáteční kontrolu funkcí před použitím.
