Jádrové vrtání představuje přesnou technologii pro vytváření otvorů v betonu a dalších pevných materiálech pomocí diamantových korunek. Tento postup umožňuje efektivní a čisté vrtání, často za mokra, s využitím specializovaných upínacích systémů Hilti. Správná volba techniky a nástrojů je klíčová pro bezpečný a kvalitní výsledek.
📝 Ve zkratce
- Jádrové vrtání umožňuje vytvářet otvory o průměru 18-500 mm a hloubce až 2500 mm.
- Pro malé průměry do 35 mm lze vrtat ručně, větší průměry od 100 mm vyžadují stojan z bezpečnostních důvodů.
- Diamantové korunky se používají za mokra s vodou do 35 °C pro prodloužení životnosti a bezprašný provoz.
- Upínací systémy Hilti DD-C, DD-BI a DD-BL pokrývají různé průměry vrtů od 35 do 500 mm.
- Půjčovny jako DEK nabízejí profesionální vybavení a poradenství pro jádrové vrtání i pro menší firmy a jednotlivce.
Co je jádrové vrtání a k čemu slouží
Jádrové vrtání je technologie vytvářející přesné kruhové otvory v betonu, kameni, cihlách a dalších pevných materiálech pomocí diamantové korunky. Průměr vrtu se pohybuje od 18 do 500 mm a hloubka vrtání může dosahovat až 2500 mm. Princip spočívá v postupném odstraňování jádra materiálu bez destrukce okolní plochy, což umožňuje čistý otvor s minimem prachu a vibrací.
Výhodou jádrového vrtání oproti klasickému vrtání je zejména přesnost a kvalita otvoru, nižší hlučnost a možnost vrtání za mokra, které snižuje prašnost a prodlužuje životnost diamantové korunky. Upínací systémy Hilti a specializované jádrové vrtačky zajistí stabilitu a bezpečnost práce. Tato metoda se často využívá například při instalaci rozvodů, kotvení konstrukcí nebo při průzkumných pracích.
Jak jádrové vrtání funguje a k čemu slouží
Jádrové vrtání funguje tak, že diamantová korunka postupně odřezává materiál v kruhovém tvaru, čímž vzniká otvor bez prasklin a nerovností. Používá se vždy tam, kde je potřeba přesný a čistý průchod pro potrubí, kabely nebo vzduchotechniku. Pro náročné úkony lze jádrovou vrtačku zapůjčit v půjčovně nářadí, což usnadňuje realizaci i svépomocí.
Jaký je správný postup při jádrovém vrtání krok za krokem
Jaký je správný postup při jádrovém vrtání krok za krokem představuje soubor přesných činností od přípravy až po údržbu nástroje. Tento návod pomáhá minimalizovat chyby a zajistit kvalitní výsledek při vrtání do betonu i jiných pevných materiálů.
Příprava před vrtáním
Příprava zahrnuje výběr vhodné diamantové korunky podle průměru vrtu a typu materiálu. Kontrola jádrové vrtačky a upínacích systémů Hilti je nezbytná pro stabilní držení korunky během vrtání. Zajištění vodního chlazení s teplotou vody do 35 °C snižuje riziko přehřátí a prodlužuje životnost nástroje. Přívod vody musí být plynulý a dostatečný, aby vrtání za mokra probíhalo efektivně.
Samotné vrtání
Vrtání začíná pomalým rozběhem a postupným zvyšováním přítlaku přizpůsobeného tvrdosti betonu či kamene. Přítlak nesmí být příliš velký, aby nedošlo k přetížení diamantové korunky, ani příliš malý kvůli efektivitě práce. Vrtání za mokra omezuje prašnost a opotřebení korunky. Stojanové vrtání zajišťuje přesnost otvoru a stabilitu stroje. Postup jádrového vrtání vyžaduje udržování konstantní rychlosti a pravidelné kontrolování průběhu vrtu.
- Výběr korunky – zvolit průměr a typ podle materiálu
- Kontrola vrtačky a upínacích systémů Hilti – zajistit pevné uchycení
- Nastavení vodního chlazení – teplota max. 35 °C, plynulý přívod
- Zahájení vrtání – pomalý rozjezd s mírným přítlakem
- Udržování přítlaku – přizpůsobit materiálu a stavu korunky
- Dokončení vrtu – pomalé vytahování nástroje z otvoru
Dokončení a údržba
Po vyvrtání otvoru je nutné jej očistit od prachu a zbytků materiálu. Diamantová korunka vyžaduje pravidelné ostření pomocí vrtání do ostřícího kamene, čímž se obnoví její řezné vlastnosti. Údržba zajišťuje dlouhodobou životnost a spolehlivost nástroje při dalších pracích. Správný postup jádrového vrtání vždy zahrnuje i následné čištění a kontrolu korunky před dalším použitím.
Jaké vybavení a nástroje jsou potřeba pro jádrové vrtání
Pro jádrové vrtání je nezbytné zvolit správné nástroje a vybavení, které zajistí přesnost a bezpečnost práce. Základ tvoří výkonná diamantová vrtačka a pevný stojan s vhodným upínacím systémem, přičemž volba správného režimu vrtání – suchého nebo mokrého – závisí na materiálu a podmínkách práce.
Jaké diamantové vrtačky a výkon jsou vhodné pro jádrové vrtání
Jádrové vrtání vyžaduje diamantové vrtačky s výkonem až 3200 W, které zvládnou vrtání do betonu, kamene a dalších tvrdých materiálů. Vyšší výkon motoru umožňuje efektivnější průnik materiálem a prodlužuje životnost diamantové korunky. Tyto vrtačky bývají vybaveny funkcí pro suché vrtání, které se používá tam, kde není možné nebo vhodné vrtat za mokra. V takovém režimu je nutné dbát na chlazení a údržbu nástroje, aby nedošlo k přehřátí a poškození korunky. Nižší výkonné modely se hodí pro menší průměry vrtů a lehčí práce, zatímco profesionální jádrové vrtačky s výkonem kolem 3200 W zvládnou i náročné úkoly s většími průměry otvorů.
Použití upínacích systémů Hilti DD-C, DD-BI a DD-BL
Pro stabilní a bezpečné vedení vrtáku se používají upínací systémy značky Hilti, konkrétně modely DD-C, DD-BI a DD-BL. Tyto systémy jsou navrženy pro různé velikosti průměrů vrtu, od 35 mm až do 500 mm, a umožňují přesné upnutí jádrové vrtačky ke konstrukci. Systém DD-C je vhodný pro menší průměry a lehčí práce, DD-BI nabízí větší stabilitu a možnost vrtání středních průměrů, zatímco DD-BL je určen pro těžké průmyslové aplikace s velkými průměry otvorů. Použití správného upínacího systému minimalizuje vibrace, zajišťuje přesnost vrtání a zvyšuje bezpečnost práce. Tyto systémy se často půjčují v půjčovnách nářadí pro stavební firmy i kutily.
| Upínací systém | Průměr vrtu (mm) | Určení |
|---|---|---|
| Hilti DD-C | 35 – 150 | Lehká a střední jádrová vrtání |
| Hilti DD-BI | 150 – 350 | Střední a těžké vrtání |
| Hilti DD-BL | 350 – 500 | Průmyslové a velmi těžké vrtání |

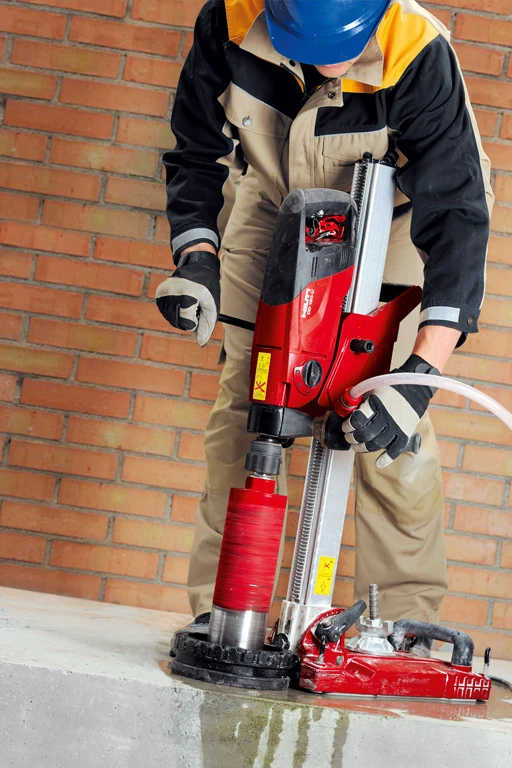

Rozdíly mezi ručním a stojanovým jádrovým vrtáním
Ruční vrtání jádrovými vrtačkami se využívá především pro menší průměry vrtů do 35 mm a materiály jako cihly nebo lehčí beton. Tento způsob je jednodušší a flexibilnější, avšak omezený z hlediska přesnosti a bezpečnosti. Pro vrtání do železa nebo tvrdších materiálů se ruční metoda nedoporučuje kvůli riziku vychýlení vrtáku a ztrátě kontroly.
Stojanové vrtání je nezbytné při vrtání otvorů s průměrem od 100 mm, zejména do tvrdých materiálů jako je beton nebo žula. Použití diamantových korunek ve spojení s upínacími systémy Hilti a jádrovou vrtačkou zajišťuje vysokou přesnost a stabilitu vrtání za mokra, což prodlužuje životnost nástroje a zvyšuje bezpečnost práce. Stojanové vrtání také výrazně snižuje fyzickou námahu a riziko chyb.
- Ruční vrtání je vhodné pro malé průměry a měkké materiály
- Stojanové vrtání se doporučuje pro velké průměry a tvrdé materiály
- Bezpečnost práce je při stojanovém vrtání výrazně vyšší
- Půjčovna nářadí často nabízí stojanové jádrové vrtačky pro náročnější práce
Jak vyvrtat velký otvor do betonu jádrovým vrtáním
Velké otvory do betonu se provádějí výhradně se stojanem, který zajišťuje pevnost a přesnost vrtání, minimalizuje vibrace a umožňuje vrtání za mokra, což zabraňuje přehřátí diamantové korunky.
Druhy diamantových korunek a jejich použití
Diamantové korunky představují základní nástroj pro jádrové vrtání a jejich konstrukce se liší podle materiálu a režimu vrtání. Existují dva hlavní typy: letované a laserem navařené korunky. Letované korunky jsou určeny výhradně pro vrtání za mokra, kdy voda snižuje teplotu a zabraňuje poškození segmentů. Tento typ je vhodný pro tvrdé materiály, jako je beton, železobeton, kámen či vápenopískové tvárnice, a umožňuje vrtání otvorů o průměru od 18 do 500 mm s maximální hloubkou až 2500 mm.
Laserem navařené korunky umožňují suché vrtání, ale pouze u měkčích materiálů, například pálených cihel, pórobetonu nebo asfaltu. Při suchém vrtání je nutné používat stojan, středící přípravky a odsávání prachu, aby se zabránilo přehřátí a nadměrnému opotřebení korunky. Otáčky vrtacího stroje musí odpovídat průměru korunky – menší průměry (do cca 35 mm) vyžadují vyšší otáčky, větší (nad 100 mm) nižší.
Segmenty diamantových korunek se liší tvarem a složením pojiva podle typu materiálu:
- PREMIUM B – tvrdý beton
- PREMIUM ZB – železobeton s armaturou
- PREMIUM A – asfalt, pískovec, pórobeton a abrazivní materiály
Tvar segmentů může být klasický, drážkovaný nebo turbo, což ovlivňuje rychlost vrtání a odvod materiálu. Správný výběr korunky podle materiálu a průměru vrtu výrazně prodlužuje životnost nástroje a zvyšuje efektivitu práce.
Upínací systémy jádrových vrtaček jsou přizpůsobeny průměru korunky a zajišťují bezpečné uchycení:
| Průměr vrtu | Upínací systém Hilti | Použití |
|---|---|---|
| Do 35 mm | DD-C | Ruční vrtání, menší otáčky |
| Do 150 mm | DD-BI | Stojanové vrtání, střední otáčky |
| Do 500 mm | DD-BL | Velké průměry, nízké otáčky, stojan |
Volba správné diamantové korunky a upínacího systému je klíčová pro bezpečnost práce a kvalitu výsledného otvoru. Při práci s většími průměry je doporučeno použití stojanu pevně ukotveného k podkladu pomocí kotev nebo vakuového systému, aby se zabránilo nebezpečnému vychýlení korunky.
Tip: Pro prodloužení životnosti diamantové korunky se doporučuje vrtat za mokra s optimálním množstvím vody, které zabraňuje přehřátí a tupení segmentů. Při vrtání tvrdých materiálů lze množství vody snížit o 30-50 % a po zrychlení vrtání opět zvýšit.
Pro půjčovny nářadí je nezbytné znát rozdíly mezi korunkami, aby bylo možné doporučit správný typ pro konkrétní materiál a režim vrtání, což ovlivní cenu i efektivitu jádrového vrtání.
Optimální podmínky vrtání – chlazení a upínací systémy
Optimální podmínky vrtání jsou zásadní pro efektivitu a bezpečnost jádrového vrtání. Správné chlazení vodou a výběr vhodného upínacího systému výrazně ovlivňují kvalitu práce i životnost nářadí.
Proč je chlazení vodou při jádrovém vrtání důležité
Vodní chlazení při jádrovém vrtání snižuje teplotu diamantové korunky, čímž prodlužuje její životnost a minimalizuje opotřebení. Teplota vody by neměla překročit 35 °C, aby nedošlo k tepelnému poškození korunky a zároveň se zabránilo nežádoucímu odpařování. Vrtání za mokra zároveň omezuje vznik prachu, což zlepšuje bezpečnost práce a viditelnost během vrtání do betonu. Kvalitní chlazení také zajišťuje hladší průběh vrtání a přesnější výsledný otvor. Proto je nezbytné při jádrovém vrtání používat vodu v dostatečném množství a správné teplotě.
Výběr správného upínacího systému podle průměru vrtu
Upínací systémy Hilti jsou určeny pro různé průměry vrtů a zajišťují pevnost i stabilitu nářadí během práce. Pro průměry vrtu od 35 mm se používá systém Hilti DD-C, který je vhodný pro menší jádrové vrtačky. Střední průměry vyžadují systém Hilti DD-BI, který poskytuje lepší upnutí a odolnost proti vibracím. Pro větší průměry až do 500 mm slouží systém Hilti DD-BL, optimalizovaný pro těžké a rozsáhlé práce. Správný výběr upínacího systému přispívá ke zvýšení bezpečnosti práce a přesnosti vrtání. Pro potřeby svépomocné práce lze tyto systémy zapůjčit v půjčovnách nářadí, což usnadňuje přístup k profesionálním nástrojům.
- Hilti DD-C: menší průměry od 35 mm
- Hilti DD-BI: střední průměry
- Hilti DD-BL: velké průměry do 500 mm
Tip: Pro vrtání do železa i betonu je nezbytné zvolit správný upínací systém a zajistit vodní chlazení, čímž se zvýší životnost diamantové korunky a kvalita výsledného otvoru. Ekologické nakládání s použitou vodou pomáhá minimalizovat odpad a chránit životní prostředí.
Bezpečnostní opatření při jádrovém vrtání
Bezpečnost je při jádrovém vrtání zásadní vzhledem k vysokým otáčkám a síle působící na diamantovou korunku. Stojan je nutné pevně ukotvit k podkladu pomocí mechanických kotev nebo vakuového systému, přičemž vakuové přísavky lze použít pouze na hladké, neporézní povrchy. Nedostatečné upevnění může vést k nebezpečnému pohybu stroje a následným úrazům či poškození vrtacího nástroje. Pro upínání se doporučují certifikované systémy značek jako Hilti, které odpovídají průměru vrtu a typu práce (například DD-C do 35 mm, DD-BI do 150 mm, DD-BL do 500 mm).
Přítlak při vrtání musí být přizpůsoben materiálu a průměru korunky. U železobetonu je vhodné začít s minimálním přítlakem, aby korunka mohla projít armováním bez zaseknutí. Příliš velký přítlak zvyšuje riziko přehřátí motoru, poškození diamantových segmentů a předčasného opotřebení stroje. Naopak nedostatečný přítlak způsobuje zaleštění diamantových zrn a zpomaluje postup vrtání. Optimální přítlak u běžných betonových materiálů se pohybuje v rozmezí 15-25 kg.
Používání osobních ochranných pomůcek je nezbytné. Doporučuje se ochranné brýle s bočním krytím, odolné rukavice a pevné pracovní oděvy, které zabrání poranění od odlétávajících úlomků a ochrání před prachem vznikajícím při vrtání za mokra i sucha. Při vrtání za sucha je nutné zajistit odsávání prachu, aby nedošlo k inhalaci škodlivých částic.
Před zahájením vrtání je nutné zkontrolovat stav diamantové korunky, zejména segmentů a upevnění na tubusu. Poškozené nebo nadměrně opotřebené segmenty mohou způsobit nerovnoměrné vrtání a zvýšené riziko prasknutí korunky. Pravidelná kontrola a údržba prodlužují životnost nástroje a zvyšují bezpečnost práce.
- Pevně ukotvit stojan pomocí mechanických kotev nebo vakuového systému na hladkém povrchu
- Používat ochranné brýle s bočním krytím, odolné rukavice a pevné pracovní oblečení
- Nastavit přítlak v rozmezí 15-25 kg, přizpůsobený typu materiálu a průměru korunky
- Kontrolovat nepoškozenost diamantových segmentů a upevnění korunky před každým použitím
- Zajistit odsávání prachu při vrtání za sucha pro minimalizaci zdravotních rizik
Jaký je správný postup při jádrovém vrtání
Správný postup začíná pevným ukotvením stojanu k podkladu, kontrolou funkčnosti a stavu nářadí a nastavením přítlaku odpovídajícího materiálu. Dodržení těchto bezpečnostních zásad snižuje riziko úrazů a poškození vrtacího zařízení, zároveň zvyšuje efektivitu a kvalitu vrtání.
Praktické využití jádrového vrtání v různých oborech
Jádrové vrtání se uplatňuje zejména tam, kde je potřeba přesných kruhových otvorů o průměru od 18 do 500 mm a hloubce až 2500 mm. Tato metoda se využívá ve vzduchotechnice pro instalaci vzduchových kanálů a průchodů. V elektroinstalacích umožňuje vytvořit čisté otvory pro rozvody kabelů bez poškození okolních konstrukcí. Podobně se jádrové vrtání používá v instalacích vody a topení k přesnému vedení trubek.
Jádrové vrtání také slouží k odběru vzorků materiálů, například betonu či kamene, pro laboratorní analýzy. Výhodou oproti klasickému vrtání je vyšší přesnost a menší riziko prasklin díky použití diamantových korunek a upínacích systémů Hilti, které zajistí stabilitu vrtání. Vrtání za mokra dále snižuje prach a chladí korunku, což prodlužuje její životnost. Jádrové vrtačky jsou často dostupné i v půjčovnách nářadí, což usnadňuje přístup k této technice i menším stavebním firmám či kutům.
- vzduchotechnika: instalace průchodů a kanálů
- elektroinstalace: vedení kabelů přes konstrukce
- vodoinstalace a vytápění: průchody pro trubky
- odběr vzorků: testování betonu, kamene a jiných materiálů
Jaké jsou výhody jádrového vrtání oproti klasickému vrtání
Jádrové vrtání umožňuje přesné a čisté otvory bez poškození materiálu, což je kritické zejména u betonu a kamene.
Údržba a péče o jádrové vrtací korunky
Údržba diamantových korunek výrazně prodlužuje životnost nástroje a zvyšuje efektivitu jádrového vrtání do betonu a dalších materiálů. Základní péče zahrnuje čištění vrtaného otvoru od prachu a kalu po každém použití, ostření korunky vrtáním do ostřícího kamene s tvrdostí odpovídající materiálu, a včasnou výměnu diamantových segmentů při opotřebení přesahujícím 30 % jejich výšky. Nedostatečné chlazení vodou během vrtání za mokra, zejména při průměrech korunek nad 50 mm, způsobuje přehřívání a degradaci pojiva segmentů, což vede k rychlému opotřebení i poškození upínacích systémů Hilti a dalších značek.
Jaké chyby se nejčastěji dělají při jádrovém vrtání a jak prodloužit životnost korunky
- Používání přítlaku vyššího než 15-20 N/cm², což způsobuje nadměrné opotřebení diamantových segmentů a přetěžuje motor vrtačky
- Nedostatečné chlazení vodou s teplotou vyšší než 35 °C nebo s nepravidelným přívodem, což vede k tepelnému poškození korunky a deformaci pojiva
- Opomenutí pravidelného čištění vrtaného otvoru od prachu a kalu, které snižuje průtok vody a zvyšuje tření mezi korunkou a materiálem
- Vynechání ostření korunky na ostřícím kameni po každých 10-15 m vrtání, což negativně ovlivňuje rychlost a kvalitu práce
- Ignorování opotřebení segmentů, zejména pokud jejich výška klesne pod 2 mm, a neprovádění včasné výměny, což zvyšuje riziko prasknutí korunky
Tip: Pravidelná údržba diamantové korunky nejen prodlužuje její životnost o 30-50 %, ale také snižuje riziko přehřátí a zlepšuje bezpečnost práce. Doporučuje se používat korunky s kompatibilními upínacími systémy Hilti (DD-C, DD-BI, DD-BL) a dodržovat doporučené otáčky podle průměru vrtu (například 1500-3500 ot./min pro průměry 18-150 mm). Při práci s železobetonem je vhodné začínat vrtání s minimálním přítlakem a postupně jej zvyšovat, aby nedošlo k zaleštění diamantových segmentů.
Pro správnou údržbu je vhodné mít k dispozici ostřící kámen s tvrdostí odpovídající materiálu, čistící kartáč a dostatečný přívod vody s regulací průtoku. Výměnu opotřebených segmentů by měl provádět odborník, aby nedošlo k poškození korunky či upínacího systému. Při půjčování jádrových vrtaček a příslušenství z půjčoven nářadí, jako je Stavebniny DEK, je možné získat i odborné poradenství k údržbě a správnému použití nástroje.
Časté dotazy
Co znamená jádrové vrtání a jaký má princip?
Jádrové vrtání je metoda vytváření přesných kruhových otvorů v materiálech jako beton nebo kámen, s průměrem 18-500 mm a hloubkou až 2500 mm, pomocí diamantové korunky.
Jaký je správný postup při jádrovém vrtání?
Postup zahrnuje přípravu stroje a korunky, pevné upnutí, vrtání za mokra s přizpůsobeným přítlakem a následnou údržbu nástroje.
Jaké vybavení potřebuji pro jádrové vrtání?
Potřebujete jádrovou vrtačku s výkonem až 3200 W, vhodný stojan, a upínací systémy Hilti DD-C, DD-BI nebo DD-BL podle průměru vrtu.
Kdy je vhodné použít ruční vrtání a kdy stojanové?
Ruční vrtání je vhodné pro průměry do 35 mm a měkké materiály, stojanové pro průměry od 100 mm a tvrdší materiály kvůli bezpečnosti a přesnosti.
Jaké jsou druhy diamantových korunek a kdy je použít?
Letované korunky se používají za mokra pro tvrdší materiály, laserem navařené jsou vhodné pro suché vrtání měkčích materiálů jako cihly.
Jak správně chladit při jádrovém vrtání?
Používejte vodní chlazení s teplotou vody do 35 °C, množství vody upravte podle tvrdosti materiálu, což prodlužuje životnost korunky.
Jaká bezpečnostní opatření jsou nutná při jádrovém vrtání?
Zajistěte pevné ukotvení stojanu, používejte ochranné pomůcky (brýle, rukavice), a přizpůsobte přítlak materiálu, aby nedošlo k úrazu či poškození nástroje.
Kde se jádrové vrtání nejčastěji používá?
Využívá se ve vzduchotechnice, elektroinstalaci, vodoinstalacích, vytápění, montáži zábradlí a odběru vzorků materiálů.
Jak prodloužit životnost diamantové korunky?
Pravidelně čistěte otvor, ostřete korunku vrtáním do ostřícího kamene a vyměňujte opotřebené diamantové segmenty, přičemž dodržujte správný přítlak a chlazení.
Kolik přibližně stojí jádrové vrtání?
Cena závisí na průměru vrtu a materiálu, půjčovna DEK nabízí vybavení a služby přibližně v řádu několika stovek až tisíců Kč za den.
Jak si mohu půjčit jádrovou vrtačku a na co si dát pozor?
Půjčovné za jádrovou vrtačku se obvykle pohybuje kolem 500 až 1000 Kč za den, doporučuje se zkontrolovat stav korunek a dostupnost příslušenství před zapůjčením.

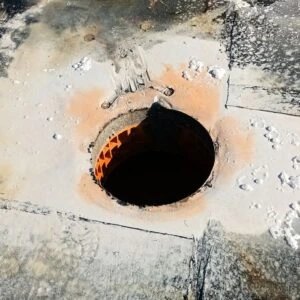

Jak správně vrtat do železa pomocí jádrového vrtání?
Při jádrovém vrtání do železa je nutné použít speciální diamantové korunky určené pro kov a vrtat při nízkých otáčkách s dostatečným chlazením, aby nedošlo k přehřátí nástroje.
