Fotovoltaika instalace a stavba svépomocí krok za krokem

Fotovoltaika svépomocí představuje efektivní způsob, jak snížit náklady na energii a získat nezávislost na dodavatelích elektřiny. Správná instalace a sestavení fotovoltaické stavebnice vyžaduje dodržení technických i legislativních pravidel, včetně správného schématu zapojení. Cena a kvalita komponent výrazně ovlivňují celkový výkon a životnost systému, proto je nutné věnovat pozornost detailům již při plánování.

Jak probíhá instalace fotovoltaiky svépomocí krok za krokem

Jak instalovat fotovoltaiku svépomocí krok za krokem vyžaduje přesný postup od přípravy střechy přes montáž konstrukce až po zapojení elektroinstalace. Celková doba instalace fotovoltaiky svépomocí se pohybuje kolem 5 až 7 dnů, což je výrazně delší než u profesionální montáže trvající 1 až 2 dny. Dodržení správného pořadí prací a bezpečnostních opatření je klíčové pro funkčnost i životnost celé elektrárny.

Příprava a kontrola střechy

Prvním krokem je zhodnocení střechy, na kterou přijdou fotovoltaické panely. Ideální sklon střechy je mezi 20 a 45 stupni, u plochých střech se doporučuje přidat konstrukci s nakloněním 10 až 15 stupňů. Střecha musí mít dostatečnou nosnost pro montážní konstrukci i panely a orientace by měla směřovat hlavně na jih, případně jihovýchod nebo jihozápad pro maximální zisk energie. Nesprávná orientace výrazně snižuje efektivitu panelů.

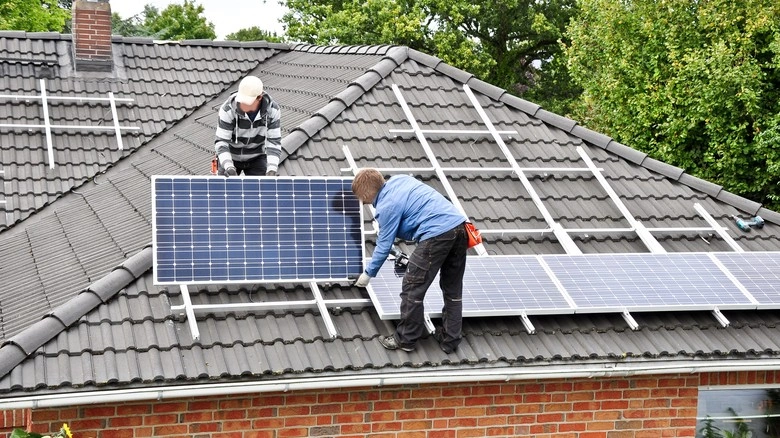

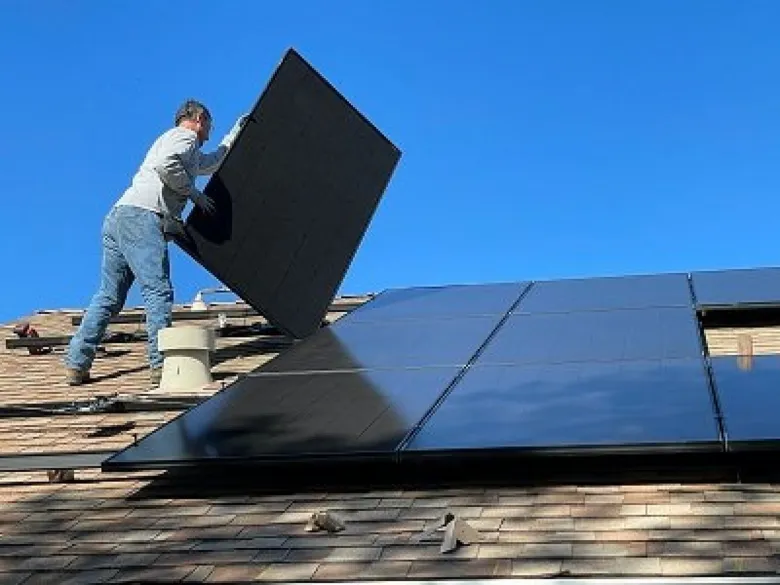

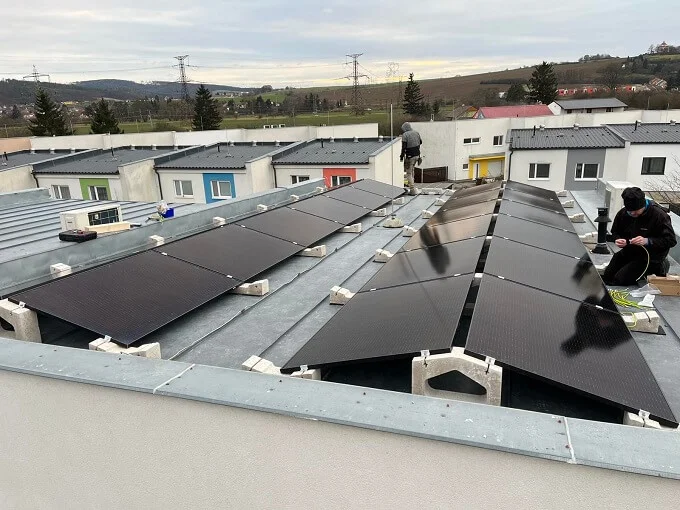

Montáž konstrukce a upevnění panelů

Montážní konstrukce se upevňuje na střechu pomocí střešních háků a kontralatí, které zajistí pevné a bezpečné uchycení. Fotovoltaické panely se následně připevňují ke konstrukci pomocí krajových úchytů a vrutů, přičemž je třeba dodržet doporučené přesahy a zarovnání. Pro úpravu rozměrů konstrukce nebo odstranění přebytků se používá úhlová bruska s vhodným kotoučem. Správné upevnění eliminuje riziko poškození panelů větrem či sněhem.

Elektroinstalace a revize

Po mechanické montáži následuje zapojení panelů do stringů a vedení kabeláže DC i AC. Elektroinstalace fotovoltaiky vyžaduje zapojení kvalifikovaného elektrikáře, který zajistí správné připojení k rozvaděči a bezpečnostní prvky. Podle vyhlášky 50/1978 Sb. musí revizní technik provést kontrolu a vydat revizní zprávu před uvedením systému do provozu. Schéma zapojení fotovoltaiky je nezbytné pro správnou funkci a bezpečnost celého systému.

1. Kontrola střechy – zhodnoťte sklon, nosnost a orientaci
2. Montáž konstrukce – upevněte střešní háky a kontralatě
3. Připevnění panelů – použijte krajové úchyty a vruty
4. Úprava konstrukce – zkraťte případné přesahy úhlovou bruskou
5. Vedení kabeláže – instalujte DC a AC kabely podle schématu zapojení
6. Revize elektroinstalace – zajistěte kontrolu od revizního technika

• Použijte vhodné nástroje: vruty, šrouby, úhlovou brusku, klíče a montážní pomůcky
• Dodržujte bezpečnostní opatření při práci ve výškách a s elektrickými vodiči
• Zvažte možnost využití fotovoltaické stavebnice, která obsahuje všechny potřebné komponenty
• Při instalaci ostrovní fotovoltaiky svépomocí věnujte pozornost správnému zapojení baterií a měniče

Tip: Fotovoltaika svépomocí cena je nižší než u odborné montáže, ale je třeba počítat s delší dobou instalace a nutností smluv s kvalifikovanými elektrikáři pro zajištění revize. Dotace na fotovoltaiku lze získat i při vlastní instalaci, je však nutné splnit všechny legislativní požadavky.

Jak vybrat správný fotovoltaický set pro domácí instalaci

Výběr správného fotovoltaického setu je klíčový pro efektivní domácí instalaci. Správně zvolený set zajistí optimální výkon, snadnou montáž a dlouhodobou spolehlivost systému.

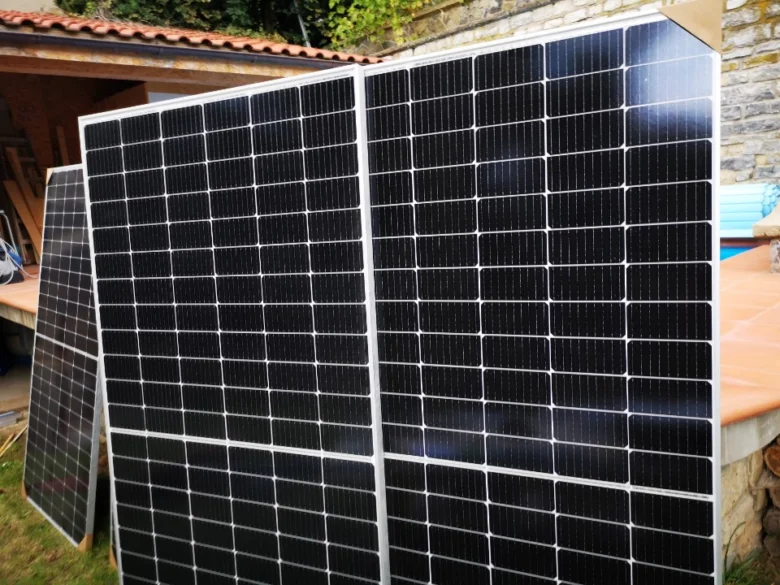

Jak vybrat výkon a rozměry fotovoltaických panelů pro domácí instalaci

Při výběru fotovoltaických panelů pro domácí instalaci se doporučuje výkon kolem 10 kWp, který odpovídá průměrné spotřebě rodinného domu. Tento výkon obvykle vyžaduje 25 až 30 panelů. Standardní rozměry panelů jsou přibližně 1700 × 1100 mm, což ovlivňuje plánování prostorových možností a montážní konstrukce. Výkon panelů přímo souvisí s jejich velikostí a účinností, proto je vhodné zohlednit i kvalitu materiálu a typ článků. Při zastínění nebo nepravidelném osvětlení doporučuji zvážit použití optimizérů, které zlepšují výkon jednotlivých panelů a minimalizují ztráty. Více informací o technických parametrech nabízí portál EAgri.cz, který poskytuje podrobné návody a aktuální data.

Výběr kompatibilní konstrukce a příslušenství pro fotovoltaiku

Konstrukce fotovoltaiky musí být kompatibilní s vybranými panely a odpovídat jejich rozměrům i hmotnosti. Nejčastěji se používají hliníkové nosné rámy, které zaručují pevnost a odolnost vůči povětrnostním vlivům. Důležité je také zvolit správné příslušenství, jako jsou kabely, konektory MC4 a montážní materiál, který odpovídá normám a zajistí bezpečnou elektroinstalaci fotovoltaiky. Nesprávná volba konstrukce může vést k poškození panelů nebo problémům při montáži. Fotovoltaická stavebnice typicky obsahuje panely, montážní rámy, kabeláž, optimizéry a základní instalační materiál, což usnadňuje sestavení systému svépomocí. Pro nákup kvalitního fotovoltaického setu je doporučeno obrátit se na ověřené dodavatele s certifikovanými komponenty.

Komponenta	Parametr	Doporučení
Fotovoltaický panel	Výkon cca 10 kWp	Výběr dle spotřeby a rozměrů
Montážní konstrukce	Kompatibilita s panely	Hliníkové rámy, odolnost vůči povětrnosti
Příslušenství	Kabely, konektory, optimizéry	Certifikované materiály dle ČSN

Je možné postavit fotovoltaickou elektrárnu bez stavebního povolení?

U instalací do výkonu 10 kWp většinou stavební povolení není potřeba, jelikož jde o stavby malé technické infrastruktury. Přesto je nezbytné provést odbornou revizi elektroinstalace a uzavřít smlouvu s distributorem energie. Tato smlouva zajistí legální připojení k síti a vyúčtování přebytků. Pro ostrovní fotovoltaiku svépomocí, tedy bez připojení k distribuční síti, stavební povolení také obvykle není nutné, ale je třeba dodržovat bezpečnostní normy a správné schéma zapojení fotovoltaiky. Při plánování instalace doporučuji konzultovat platné právní předpisy a aktuální informace na portálu EAgri.cz.

Na co si dát pozor při instalaci fotovoltaiky svépomocí?

Při montáži fotovoltaiky svépomocí je třeba zajistit pevné a stabilní upevnění konstrukce, aby odolala větru a dalším povětrnostním vlivům. Nesprávné upevnění může vést k poškození panelů i konstrukce. Dále je nutné správně zapojit kabeláž a provést elektroinstalaci podle platných norem, protože chyby mohou způsobit ztrátu záruky nebo snížení výkonu systému. Po instalaci je povinná revize odborníkem, která potvrdí bezpečnost a funkčnost zařízení. Doporučuji věnovat pozornost i pravidelné údržbě, která prodlužuje životnost systému a zajišťuje jeho optimální funkci.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Jaké jsou legislativní požadavky na stavbu a připojení fotovoltaiky svépomocí

Instalace fotovoltaiky svépomocí je možná za splnění určitých legislativních podmínek, které upravují stavební povolení, připojení k distribuční síti a požadavky na revizi a dokumentaci. Následující podkapitoly objasňují klíčové právní kroky a související povinnosti.

Je možné postavit fotovoltaickou elektrárnu bez stavebního povolení?

U menších fotovoltaických instalací, typicky do výkonu 10 kW, stavební povolení není nutné. Je však povinné ohlásit instalaci příslušnému stavebnímu úřadu, pokud to vyžaduje místní vyhláška. Každá elektroinstalace fotovoltaiky musí projít revizí provedenou autorizovaným revizním technikem, který vydá revizní zprávu potvrzující bezpečnost a správnost zapojení. Dále je nezbytné uzavřít smlouvu s distributorem energie pro připojení do distribuční sítě. Dotace na fotovoltaiku, například z programu Nová zelená úsporám (NZÚ), mohou pokrýt až 50 % nákladů na pořízení a montáž, což výrazně snižuje celkovou fotovoltaika svépomocí cenu.

Jaké jsou legislativní požadavky na připojení fotovoltaiky k síti?

Připojení fotovoltaického systému k distribuční síti vyžaduje dodržení technických norem a podmínek stanovených distributorem energie. Základem je uzavření smlouvy o připojení, která definuje práva a povinnosti provozovatele a distributora. Projektová dokumentace musí obsahovat přesné schéma zapojení fotovoltaiky a splňovat požadavky na bezpečnost a kompatibilitu s distribuční sítí. Distribuční společnost může požadovat předložení revizní zprávy a dalších dokladů potvrzujících správnost elektroinstalace fotovoltaiky. Dodržení těchto podmínek zajišťuje bezproblémový provoz a bezpečnost systému.

• Ohlášení instalace u příslušného úřadu (pokud vyžadováno)
• Revize elektroinstalace autorizovaným technikem
• Uzavření smlouvy o připojení s distributorem energie
• Příprava projektové dokumentace se schématem zapojení
• Využití dotací NZÚ na podporu financování instalace

Na co si dát pozor při montáži a jaké jsou časté chyby

Při instalaci fotovoltaiky svépomocí patří mezi nejčastější chyby nesprávné upevnění montážní konstrukce, které může vést ke snížení výkonu panelů až o 5 % a zároveň způsobit mechanické poškození při větru o rychlosti nad 80 km/h. Takové chyby často vedou ke ztrátě záruky výrobce. Montážní systémy musí být pevně ukotveny do krokví nebo latí pomocí střešních háků a vrutů s doporučenou minimální délkou 8 cm, aby byla zajištěna dostatečná stabilita.

Elektroinstalace fotovoltaiky musí odpovídat platným normám, zejména vyhlášce 50/1978 Sb. a zákonu 250/2021 Sb. Nesprávné zapojení může způsobit poruchy systému, ztrátu záruky a v krajních případech i požár. Propojení panelů do stringů musí být provedeno s použitím originálních bajonetových konektorů a správného dimenzování kabeláže, která musí být chráněna proti vlhkosti a mechanickému poškození. Elektroinstalaci pod proudem smí provádět pouze kvalifikovaný elektrikář s platnou vyhláškou.

Nedodržení pravidel propojení s hromosvodem představuje zvýšené riziko úrazu bleskem. Minimální vzdálenost hromosvodu od fotovoltaických panelů by měla být 0,5 metru, přičemž veškeré uzemnění musí být provedené podle ČSN EN 62305. Tento zásah je nutné vždy konzultovat s certifikovaným revizním technikem, který provede kontrolu a vydá revizní zprávu.

Jaké jsou nejčastější chyby při stavbě fotovoltaiky svépomocí:

• Nesprávný výběr místa a orientace panelů – orientace mimo jih a sklon mimo doporučený rozsah 20-45° snižují roční výnos až o 15 %
• Nedostatečně pevná nebo nevhodná montážní konstrukce – použití nekvalitních háků nebo špatné ukotvení vede k poškození panelů při větru nad 80 km/h
• Chybné schéma zapojení stringů – nesprávné propojení panelů způsobuje zkraty, poruchy měniče a snížení výkonu až o 20 %
• Absence odborné revize elektroinstalace – provoz bez revizní zprávy od certifikovaného technika je v rozporu s vyhláškou a ohrožuje bezpečnost provozu
• Nesprávné připojení nebo úplné vynechání hromosvodu – zvyšuje pravděpodobnost poškození zařízení úderem blesku a ohrožuje bezpečnost osob

Chyba	Dopad	Prevence
Nesprávná orientace panelů	Snížení výkonu až o 15 %	Výběr orientace na jih, sklon 20-45°
Slabé upevnění konstrukce	Poškození panelů větrem, ztráta záruky	Použití střešních háků s vruty min. 8 cm
Chybné zapojení stringů	Poruchy, ztráta výkonu až 20 %	Použití originálních konektorů, správné schéma
Chybějící revize elektroinstalace	Nelegální provoz, riziko požáru	Revize certifikovaným technikem dle vyhlášky 50
Nesprávné připojení hromosvodu	Zvýšené riziko úrazu bleskem	Dodržení minimální vzdálenosti 0,5 m, odborná kontrola

Tip: Výběr kvalitní fotovoltaické stavebnice s kompletním montážním systémem a konzultace s certifikovaným revizním technikem jsou nezbytné pro bezpečnou a dlouhodobě spolehlivou instalaci. Při plánování svépomocné montáže doporučuji ověřit aktuální možnosti dotací z programu Nová zelená úsporám, které mohou pokrýt až 50 % nákladů na instalaci a výrazně snížit celkovou fotovoltaika svépomocí cenu.

Jak zajistit správné elektroinstalační zapojení včetně revize

Správné elektroinstalační zapojení fotovoltaiky vyžaduje dodržení platných předpisů a zapojení kvalifikovaného elektrikáře. Instalace musí odpovídat vyhlášce 50/1978 Sb., přičemž revizní technik provádí kontrolu a vystavuje revizní zprávu potvrzující bezpečnost elektrického systému.

Doporučené nástroje pro elektroinstalaci

Pro bezpečnou elektroinstalaci je nezbytné mít k dispozici izolované kleště, zkoušečku napětí a správné šroubováky. Izolované kleště chrání proti úrazu elektrickým proudem, zkoušečka ověřuje napětí v obvodech a šroubovák umožňuje pevné a bezpečné dotažení svorek v elektroinstalaci. Tyto nástroje zajišťují precizní a bezpečnou práci během montáže fotovoltaiky.

Postup elektroinstalace a revize

1. Zapojení stringů – spojení fotovoltaických panelů do série podle schématu zapojení fotovoltaiky
2. Propojení do DC rozvaděče – správné vedení stejnosměrného proudu z panelů do rozvaděče
3. Připojení k AC rozvaděči – transformace stejnosměrného proudu na střídavý s připojením do domu
4. Kontrola kvalifikovaným elektrikářem – zajištění správného a bezpečného zapojení pod proudem
5. Revize revizním technikem – prověření elektroinstalace dle vyhlášky 50/1978 Sb. a vystavení revizní zprávy

Tip: Při stavbě ostrovní fotovoltaiky svépomocí je nutné věnovat pozornost správnému zapojení baterií a dodržení bezpečnostních pravidel elektroinstalace fotovoltaiky.

Jaké jsou možnosti financování a dotace pro fotovoltaiku svépomocí

Dotace NZÚ (Nová zelená úsporám) pokrývá až 50 % ceny instalace fotovoltaické elektrárny, což představuje výraznou finanční podporu pro domácí projekty. Při stavbě fotovoltaiky svépomocí lze navíc ušetřit dalších 80 000 až 100 000 Kč, především díky eliminaci nákladů na pracovní sílu. Celkové náklady tak výrazně klesají, což zvyšuje návratnost investice.

Pro získání dotace je nutné předložit kompletní projektovou dokumentaci a doložit správné provedení elektroinstalace fotovoltaiky podle požadavků programu. Nesprávná dokumentace nebo chyby při stavbě mohou dotaci ohrozit.

Na co si dát pozor při stavbě fotovoltaiky svépomocí:

• Dodržet technické normy a správné schéma zapojení fotovoltaiky
• Zajistit kvalitní projektovou dokumentaci pro žádost o dotace
• Pečlivě evidovat montážní a kontrolní postupy
• Vyhnout se běžným chybám, které by mohly snížit výkon nebo ohrozit bezpečnost instalace

Tip: Volba správné fotovoltaické stavebnice usnadní instalaci a minimalizuje náklady spojené s elektroinstalací.

Jak provádět údržbu a diagnostiku výkonu fotovoltaického systému

Údržba fotovoltaiky je klíčová pro dlouhodobý a efektivní provoz systému, zvláště při instalaci svépomocí. Čištění panelů se doporučuje provádět 1-2× ročně, ideálně na jaře a na podzim, aby se odstranily nečistoty, prach a pyl, které snižují výkon. Zastínění panelů ze stromů nebo komínů ovlivňuje množství vyrobené energie, proto je nutné pravidelně kontrolovat okolí a případně upravit okolní vegetaci.

Diagnostika výkonu fotovoltaiky zahrnuje sledování výroby energie pomocí monitorovacích systémů, které jsou součástí většiny fotovoltaických stavebnic. Pravidelná kontrola pomůže odhalit běžné problémy, jako jsou špatné propojení v elektroinstalaci fotovoltaiky nebo poškození panelů. V případě ostrovní fotovoltaiky svépomocí je důležité věnovat pozornost stavu baterií a regulátorů, aby systém fungoval spolehlivě.

• Čistěte panely jemnou vodou bez chemikálií
• Kontrolujte pravidelně okolí panelů na zastínění
• Sledujte výkon přes zabudovaný monitoring
• Provádějte vizuální kontrolu elektroinstalace a upevnění panelů

Tip: Fotovoltaika svépomocí cena zahrnuje nejen materiál, ale i náklady na údržbu, proto je vhodné zohlednit pravidelnou péči již při plánování instalace.

Časté dotazy a odpovědi k fotovoltaice svépomocí

Otázka: Jak dlouho trvá instalace fotovoltaiky svépomocí?

Svépomocná instalace obvykle zabere do 7 dnů, v závislosti na zkušenostech a rozsahu. Profesionální montáž trvá zpravidla 1 až 2 dny.

Otázka: Je potřeba stavební povolení pro instalaci fotovoltaiky na rodinném domě?

U instalací do 10 kW na rodinných domech není stavební povolení většinou nutné, pokud není narušena statika ani požární bezpečnost.

Otázka: Jaký je optimální sklon střechy pro instalaci fotovoltaiky?

Ideální sklon střechy je mezi 20 a 45 stupni, u plochých střech postačí 10 až 15 stupňů pro maximální výkon.

Otázka: Jaká je životnost fotovoltaických panelů?

Panely mají životnost přes 30 let, s garancí výkonu minimálně 25 let u renomovaných výrobců jako Longi.

Otázka: Jaké nástroje jsou potřebné pro elektroinstalaci fotovoltaiky svépomocí?

Nezbytné jsou izolované kleště, zkoušečka napětí, šroubovák s izolovanou rukojetí, multimetr a izolační páska.

Otázka: Kdo může provádět elektroinstalaci fotovoltaiky?

Elektroinstalaci pod napětím smí vykonávat pouze kvalifikovaný elektrikář s platnou vyhláškou 50/1978 Sb.

Otázka: Jaké jsou typické chyby při stavbě fotovoltaiky svépomocí?

Časté chyby zahrnují nesprávné upevnění panelů, chybné zapojení kabeláže, nedostatečnou revizi a nevhodnou orientaci panelů.

Otázka: Je možné získat dotace na fotovoltaiku i při svépomocné instalaci?

Ano, program Nová zelená úsporám umožňuje získat dotaci až na 50 % ceny i při vlastní montáži.

Otázka: Jak často je třeba čistit fotovoltaické panely?

Doporučuje se čištění 1 až 2× ročně od prachu a listí pro zachování optimálního výkonu.

Otázka: Jak daleko musí být hromosvod od fotovoltaických panelů?

Minimální bezpečná vzdálenost hromosvodu od panelů je 1 metr podle platných norem.

Otázka: Jaká je váha standardního fotovoltaického panelu?

Typický panel váží přibližně 21 kg a má rozměry asi 1700 × 1100 mm.

Otázka: Jaká dokumentace je potřeba pro žádost o dotaci na fotovoltaiku?

K žádosti patří technický projekt, smlouva s dodavatelem, finanční plán a revizní zpráva potvrzující správnou instalaci.

Otázka: Jak zajistit bezpečné zapojení baterií u ostrovní fotovoltaiky?

Baterie musí být zapojeny s pojistkami a regulátory, ideálně za přítomnosti kvalifikovaného elektrikáře.

Otázka: Kde koupit kvalitní fotovoltaický set pro svépomocnou instalaci?

Kvalitní fotovoltaická stavebnice se seženete u specializovaných prodejců zahrnujících panely, konstrukce, měniče i kabeláž.

Otázka: Jaké jsou výhody a nevýhody stavby fotovoltaiky svépomocí?

Výhodou je nižší cena – úspora až 200 000 Kč oproti firmám, nevýhodou je vyšší riziko chyb v elektroinstalaci a nutnost znalostí.

Otázka: Fotovoltaika svépomocí cena a potřebné náklady – na co počítat?

Cena za komponenty včetně panelů, konstrukce a měniče se pohybuje od 70 000 Kč, k tomu připočtěte náklady na elektroinstalaci a revize. Dotace mohou polovinu nákladů pokrýt.
