Elektroinstalace v koupelně podléhá přísným pravidlům, která zajišťují bezpečnost uživatelů v prostředí s vysokou vlhkostí. Správné rozdělení bezpečnostních zón určuje, kde lze instalovat zásuvky, osvětlení nebo elektro zařízení u sprchového koutu. Porozumění instalačním zónám koupelny pomáhá zabránit riziku úrazu elektrickým proudem.
🔑 Klíčové body
- ČSN 33 2000-7-701 stanovuje čtyři bezpečnostní zóny v koupelně: 0, 1, 2 a 3.
- Zóna 0 je prostor vany nebo sprchového koutu, kde je nutné IP krytí minimálně IPX7.
- V zóně 1 je napětí omezeno na SELV (12 V AC nebo 25 V DC) a požadováno krytí minimálně IPX4.
- Zásuvky s napětím 230 V mohou být umístěny pouze v zóně 3, nejméně 60 cm od vany nebo sprchy a ve výšce nad 120 cm.
- Ochranné pospojování propojuje všechny kovové části v koupelně s průřezem vodiče minimálně 4 mm².
Přehled bezpečnostních zón v koupelně podle normy ČSN 33 2000-7-701
Elektroinstalace v koupelně musí respektovat čtyři bezpečnostní zóny definované normou ČSN 33 2000-7-701. Tyto zóny určují přesné umístění a podmínky pro instalaci elektrospotřebičů v blízkosti vody, aby bylo zajištěno bezpečné používání elektrických zařízení v prostředí s vysokou vlhkostí. Každá zóna má jasně stanovené hranice a požadavky na krytí IP a druh povolených zařízení, což pomáhá minimalizovat riziko úrazu elektrickým proudem.
Jaké jsou bezpečnostní zóny v koupelně podle normy ČSN 33 2000-7-701?
Norma ČSN 33 2000-7-701 rozděluje koupelnu na čtyři elektroinstalační zóny. Zóna 0 představuje vnitřek vany nebo sprchového koutu, kde je přítomnost vody nejintenzivnější. Zóna 1 zahrnuje prostor do výšky 2,25 metru nad vanou a 0,6 metru horizontálně kolem ní. Zóna 2 pokračuje 60 cm od hranice zóny 1 směrem ven a sahá až ke stropu. Zóna 3 je oblast za zónou 2, kde již platí méně přísná pravidla. Každá z těchto zón má specifické požadavky na elektroinstalaci a odpovídající IP krytí, které chrání zařízení před vlhkostí a stříkající vodou.
Co znamenají jednotlivé bezpečnostní zóny pro elektroinstalaci?
V zóně 0 je dovoleno instalovat pouze zařízení pracující na nízké napětí SELV do 12 V s minimálním krytím IPX7, což je nezbytné kvůli přímému kontaktu s vodou. Zóna 1 vyžaduje minimální krytí IPX4 a elektrospotřebiče zde musí být určeny pro použití v prostředí s vysokou vlhkostí, například elektrické topení koupelna nebo osvětlení určené pro sprchový kout. V zóně 2 jsou povoleny zařízení s krytím IPX4, a zde již lze instalovat například zásuvky v koupelně norma povolené pouze s proudovým chráničem koupelna. Zóna 3 má volnější pravidla, a proto jsou zde možné běžné elektroinstalace s odpovídajícím krytím IP, přičemž stále platí zásada minimalizace rizik spojených s vodou a vlhkostí.
Tip: Při plánování elektroinstalace v koupelně je zásadní správné rozvržení instalačních zón koupelna podle normy a výběr zařízení s odpovídajícím krytím IP koupelna, aby se předešlo riziku úrazu elektrickým proudem a splnila se platná bezpečnostní pravidla.
Umístění zásuvek a vypínačů v jednotlivých koupelnových zónách
Elektroinstalace v koupelně musí respektovat bezpečnostní zóny elektro podle platné normy, které definují, kde lze umístit zásuvky a vypínače s ohledem na jejich vzdálenost od vodních zdrojů. Zásuvky na 230 V jsou povoleny pouze v zóně 3, která začíná minimálně 60 cm od okraje vany či sprchového koutu a nad úrovní 120 cm od podlahy. V zónách 0 a 1 je instalace zásuvek a vypínačů zakázána kvůli riziku kontaktu s vodou. Zásuvka pro pračku může být umístěna ve výšce cca 16 cm nad podlahou mimo tyto zóny, což odpovídá normám a usnadňuje připojení spotřebiče.
Vypínače je možné instalovat rovněž pouze v bezpečnostní zóně 3, vždy mimo dosah vodních proudů. Pro správné krytí IP koupelna vyžaduje odpovídající ochranu elektroinstalace v blízkosti sprchového koutu, ideálně s použitím proudového chrániče koupelna.
Kde v koupelně lze bezpečně umístit zásuvky a vypínače
| Bezpečnostní zóna | Vzdálenost od vany/sprchy | Výška umístění zásuvek | Povolené prvky |
|---|---|---|---|
| Zóna 0 | do 0,6 m | do 2,25 m | Zásuvky a vypínače zakázány |
| Zóna 1 | 0,6 – 1,2 m | do 2,25 m | Zásuvky a vypínače zakázány |
| Zóna 2 | 1,2 – 2,4 m | nad 120 cm | Omezené použití spotřebičů |
| Zóna 3 | nad 2,4 m | nad 120 cm | Zásuvky a vypínače povoleny |
Tip: Pro elektroinstalaci zásuvek v koupelně podle zón je nezbytné dodržet minimální vzdálenost 60 cm od sprchového koutu a zajistit krytí IP odpovídající vlhkosti, aby byla zachována bezpečnost a vyhovovalo to platné normě.
Požadavky na krytí a ochranu svítidel a elektrospotřebičů
Elektroinstalace v koupelně musí respektovat přesně definované bezpečnostní zóny, které určují požadavky na krytí IP a ochranné prvky. Tyto zóny sledují riziko kontaktu s vodou a vlhkostí, proto je správné rozvržení elektroinstalace zásadní pro bezpečnost.
Jaké jsou požadavky na krytí svítidel v jednotlivých bezpečnostních zónách?
V zóně 0, tedy v prostoru vany nebo sprchového koutu, musí mít svítidlo krytí minimálně IPX7, což znamená ochranu proti dočasnému ponoření do vody. V zóně 1, blízkém okolí vany nebo sprchy, je požadováno krytí minimálně IPX4, tedy ochrana proti stříkající vodě. Pro zónu 2, která zahrnuje prostor do 60 cm okolo zóny 1, je nezbytné krytí IP44, chránící proti stříkající vodě a pevnějším předmětům. V zóně 3, vzdálenější od zdroje vody, postačuje krytí IP21, často se však používá IP44 kvůli vyšší ochraně. Tyto normy krytí IP koupelna zajišťují, že svítidla vydrží vlhkost i stříkající vodu bez rizika zkratu nebo úrazu.
Kde mohou být v koupelně umístěny zásuvky a vypínače podle bezpečnostních zón?
Zásuvky a vypínače na 230 V lze instalovat pouze v zóně 3, která začíná minimálně 60 cm od vany či sprchového koutu a ve výšce nad 120 cm od podlahy. V zónách 0 a 1 je jejich instalace zakázána z důvodu vysokého rizika kontaktu s vodou. Zásuvka určená například pro pračku bývá umístěna přibližně 16 cm nad podlahou mimo vlhké zóny, často rovněž v zóně 3. Pro zásuvky v koupelně norma také vyžaduje použití proudového chrániče s vybavovacím proudem max. 30 mA, který chrání uživatele před úrazem elektrickým proudem. Elektroinstalace sprchový kout tak musí být navržena s ohledem na tyto bezpečnostní zóny elektro a odpovídající ochranu.
- Svítidla v zóně 0: krytí IPX7
- Svítidla v zóně 1: krytí IPX4
- Svítidla v zóně 2: krytí IP44
- Svítidla v zóně 3: krytí minimálně IP21, často IP44
- Zásuvky a vypínače povoleny pouze v zóně 3, min. 60 cm od zdroje vody
- Proudový chránič max. 30 mA je povinný u zásuvek v koupelně
Nízké napětí (SELV) a jeho využití v koupelnové elektroinstalaci
Nízké napětí SELV představuje klíčový prvek bezpečné elektroinstalace v koupelně, především v kritických instalačních zónách 0 a 1. SELV (Safety Extra Low Voltage) znamená bezpečné malé napětí do 12 V střídavého proudu (AC) nebo 25 V stejnosměrného proudu (DC), které je napájeno oddělovacím transformátorem. Tento způsob napájení snižuje riziko úrazu elektrickým proudem v místech s vysokou vlhkostí, jako je sprchový kout nebo prostor kolem vany.
V těchto zónách je povoleno instalovat pouze zařízení napájená SELV, například speciální osvětlení, ventilátory nebo masážní systémy. Nízké napětí podle normy výrazně zvyšuje bezpečnost a minimalizuje riziko poranění.
Jaké jsou limity napětí a ochrany v koupelnových elektro zónách
- SELV napětí nesmí překročit 12 V AC nebo 25 V DC
- Napájení musí být oddělené transformátorem s galvanickou izolací
- V zone 2 koupelny lze používat zařízení s vyšším krytím IP, ale ne SELV napětí
- Proudový chránič koupelna je při instalaci SELV často doporučen pro zvýšení ochrany
Tip: Při plánování elektroinstalace ve sprchovém koutě dbejte na přísné rozdělení instalačních zón koupelna a umístění zásuvek podle normy, aby nedošlo k nebezpečnému propojení vodičů s vyšším napětím. SELV je ideální volbou pro bezpečné osvětlení a ventilaci v nejrizikovějších oblastech.
Další normy, jističe a proudové chrániče v koupelnové elektroinstalaci
Pro správnou elektroinstalaci v koupelně je nezbytné zohlednit bezpečnostní zóny elektro a dimenzovat jističe i proudové chrániče podle platných norem. Proudový chránič s vybavovacím proudem maximálně 30 mA musí být instalován na všechny koupelnové okruhy, včetně zásuvek a spotřebičů v blízkosti sprchového koutu. Pračka a elektrické topné žebříky vyžadují samostatné okruhy s jištěním 16 A, aby byla zajištěna bezpečnost i funkčnost.
Tipy pro elektroinstalaci zásuvek v koupelně podle zón
- Určení bezpečnostních zón – rozdělení koupelny na zóny 0, 1 a 2 podle normy pro správné umístění elektroinstalace
- Výběr proudového chrániče – instalace s max. vybavovacím proudem 30 mA na každý koupelnový okruh
- Jištění pračky – samostatný jistič 16 A zajišťující ochranu a nezávislost okruhu

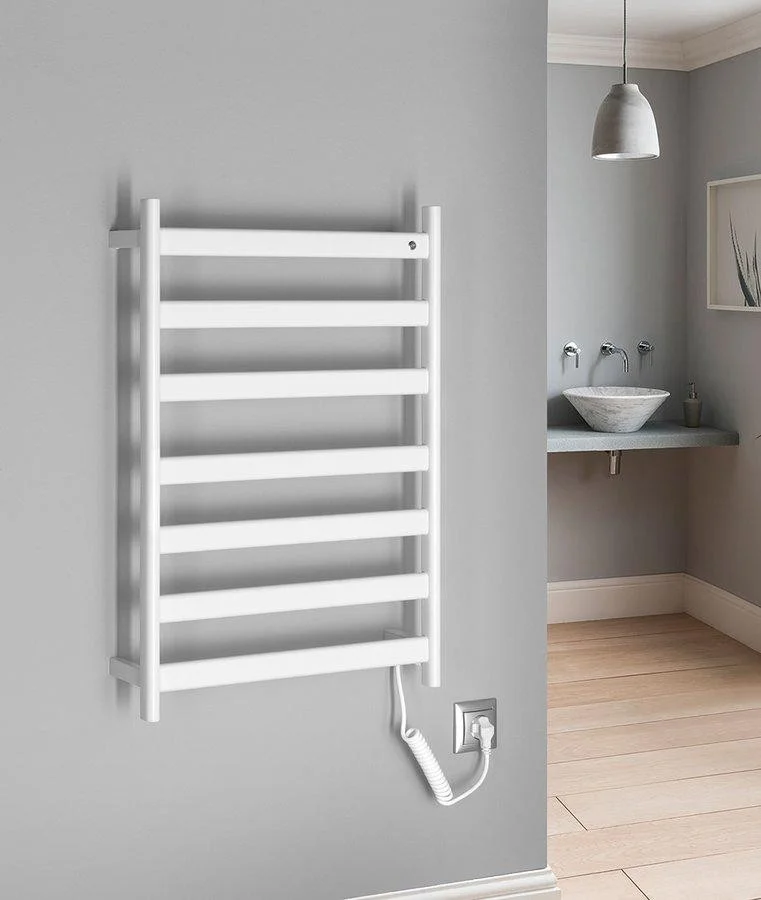

- Jištění topného žebříku – samostatný okruh s jističem 16 A přizpůsobený výkonu zařízení
- Kontrola krytí IP – použití vhodných krytí IP pro elektroinstalaci v koupelně podle instalačních zón
Správné rozvržení elektroinstalace v koupelně podle zón výrazně snižuje riziko úrazu elektrickým proudem a zaručuje dlouhodobou spolehlivost instalace.
Rekonstrukce elektroinstalace v koupelně a bezpečnostní opatření
Rekonstrukce elektroinstalace v koupelně vyžaduje přesné dodržování platné normy ČSN 33 2000-7-701, která stanovuje čtyři bezpečnostní zóny (0, 1, 2, 3) s konkrétními pravidly pro instalaci elektrických zařízení a jejich krytí IP. Vlhkost a přítomnost vody zvyšují riziko úrazu elektrickým proudem, proto je nutné používat materiály a komponenty s odpovídajícím krytím a zajistit správné jištění v souladu s normou.
Použití ochranných pomůcek při práci
Při rekonstrukci elektroinstalace v koupelně je povinné používat izolační rukavice s minimálním izolačním odporem 1000 V a izolační obuv s protiskluzovou podrážkou. Nářadí musí mít certifikované izolační rukojeti, aby bylo zajištěno bezpečné ovládání i ve vlhkém prostředí. Dodržování těchto opatření snižuje riziko úrazu elektrickým proudem, které je v koupelně výrazně vyšší než v jiných částech domu.
Kontrola a výměna kabeláže
Před zahájením instalace je nutné provést vizuální a přístrojovou kontrolu stavu kabelů, přičemž je třeba věnovat pozornost prasklinám izolace, známkám koroze a vlhkostním škodám. Kabely starší než 15 let nebo s jakýmkoliv poškozením musí být kompletně vyměněny za kabely s minimálním krytím IP67 v zónách 0 a 1, nebo IP44 v zóně 2. Nesplnění těchto požadavků zvyšuje riziko zkratu a požáru.
Tip: Častou chybou je instalace zásuvek 230 V v zónách 0, 1 nebo 2 bez odpovídajícího krytí IP a bez ochrany proudovým chráničem s vybavovacím proudem max. 30 mA. Správné rozvržení elektroinstalace v koupelně vyžaduje přesné vymezení bezpečnostních zón a použití SELV napětí v zóně 1. Pro koho se to hodí: rekonstrukce starších koupelen s nevyhovující elektroinstalací a vysokým rizikem poruch. Pro koho NE: drobné úpravy bez zásahu do stávajících rozvodů a bez změny umístění elektrických zařízení.
Časté dotazy
Jaké jsou hlavní bezpečnostní zóny v koupelně podle normy?
Čtyři zóny: zóna 0 (vnitřek vany/sprchy), zóna 1 (do 2,25 m výšky a 0,6 m okolo vany), zóna 2 (60 cm od zóny 1 do výšky stropu), zóna 3 (od 2,4 m od vany). Zóny definují, co lze instalovat a jaké musí mít zařízení krytí IP.
Kde je možné umístit zásuvku s napětím 230 V v koupelně?
Zásuvky na 230 V lze instalovat pouze v zóně 3, nejméně 60 cm od vany nebo sprchy a ve výšce minimálně 120 cm nad podlahou.
Jaké krytí IP musí mít svítidla v zóně 0 a zóně 1?
V zóně 0 je vyžadováno krytí minimálně IPX7, v zóně 1 minimálně IPX4, aby byly zařízení chráněna před vodou a vlhkostí.
Co znamená zkratka SELV a kde se v koupelně používá?
SELV znamená bezpečné malé napětí do 12 V AC nebo 25 V DC, používá se v zónách 0 a 1 pro osvětlení, ventilátory a další zařízení s nízkým napětím.
Jaký proudový chránič je povinný pro zásuvky v koupelně?
Proudový chránič s maximálním vybavovacím proudem 30 mA je povinný pro všechny zásuvky a spotřebiče v koupelně.
Jaká je doporučená výška zásuvky pro pračku v koupelně?
Zásuvka pro pračku se obvykle umisťuje ve výšce cca 16 cm nad podlahou, aby byla mimo přímý kontakt s vodou.
Jaké jsou hlavní bezpečnostní opatření při rekonstrukci elektroinstalace v koupelně?
Používejte izolační rukavice a obuv, kontrolujte stav kabeláže, dodržujte normy a doporučení, aby nedošlo k úrazu elektrickým proudem.
Jak dimenzovat jističe a proudové chrániče pro koupelnové okruhy?
Pro zásuvky a spotřebiče v koupelně se používá proudový chránič s max. 30 mA, pračka a topné žebříky mají samostatné okruhy s jištěním 16 A.
Jaká jsou pravidla pro umístění vypínačů v koupelně?
Vypínače nesmí být instalovány v zónách 0 a 1, doporučuje se jejich umístění v zóně 2 nebo mimo koupelnu.
Jaké jsou požadavky na elektrické podlahové topení v koupelně?
Elektrické podlahové topení musí mít odpovídající krytí IP, samostatné jištění a být instalováno odborníkem s ohledem na vlhkost a bezpečnost.
Jak se provádí ochranné pospojování v koupelně a proč je důležité?
Ochranné pospojování v koupelně spojuje všechny vodivé části do jedné elektrické soustavy, obvykle pomocí vodiče o průřezu minimálně 4 mm², aby se minimalizovalo riziko úrazu elektrickým proudem.
Jaká jsou pravidla pro instalaci svítidel v zóně 2 koupelny?
V zóně 2 musí mít svítidla minimální krytí IPX4 a je povoleno instalovat zařízení s krytím IPX5, pokud jsou správně upevněna a chráněna před stříkající vodou.
Jaké jsou specifické požadavky na instalaci elektrického podlahového topení v koupelně?
Elektrické podlahové topení musí být napájeno přes samostatný proudový chránič s vybavovacím proudem max. 30 mA a musí být instalováno dle pokynů výrobce s ohledem na bezpečnostní zóny.
Jaké jsou doporučené parametry jističů pro koupelnové okruhy?
Pro koupelnové okruhy se doporučuje používat jističe o jmenovitém proudu 16 A s charakteristikou B nebo C, v kombinaci s proudovým chráničem s vybavovacím proudem max. 30 mA.
Jaké jsou instalační zóny kolem umyvadla a jaké elektrospotřebiče jsou tam povoleny?
Okolo umyvadla platí zóna 1 do výšky 2,25 m, kde jsou povolena pouze zařízení s krytím IP44 a nízkonapěťová zařízení SELV, například osvětlení s krytím IP44.
