Dřevěné vazníky: konstrukce, použití a montáž ve střeše

Dřevěné vazníky představují klíčový prvek příhradové střešní konstrukce, který kombinuje pevnost s efektivním využitím materiálu. Správná montáž vazníků zásadně ovlivňuje statiku střechy a zajišťuje dlouhodobou stabilitu celé stavby. Poznání jejich konstrukce a použití pomáhá optimalizovat jak náklady, tak kvalitu výsledné střechy.

Základní konstrukce dřevěných vazníků ve střeše

Dřevěné vazníky ve střešní konstrukci tvoří příhradovou konstrukci, která se skládá z fošnových přířezů z řeziva třídy C24. Tyto přířezy mají tloušťku 45-70 mm a výšku 70-240 mm, což zajistí pevnost a stabilitu celé konstrukce. Spojení jednotlivých prvků zajišťují styčníkové desky z pozinkovaného plechu o tloušťce 1-2 mm, vybavené trny dlouhými 10-20 mm, které pevně fixují jednotlivé díly vazníku.

Princip fungování dřevěných vazníků ve střeše spočívá v rovnoměrném rozložení zatížení přes příhradovou konstrukci, která efektivně přenáší síly do obvodových zdí. Díky tomuto uspořádání se výrazně zjednodušuje montáž vazníků a zvyšuje se statika střechy. Vazníková střecha tak nabízí pevnou a lehkou dřevěnou konstrukci, která je navíc ekonomicky výhodná.

Typy dřevěných vazníků a jejich použití ve střeše

Existují různé typy dřevěných vazníků, například příhradové a sbíjené vazníky. Sbíjené dřevěné vazníky – konstrukce a použití ve střeše – využívají dřevěné prvky spojené hřebíky bez použití styčníkových desek, což je vhodné pro menší rozpětí a jednodušší střechy. Příhradové vazníky s pozinkovanými styčníkovými deskami jsou vhodné pro větší rozpětí a náročnější střešní konstrukce.

Materiály a technologie výroby dřevěných vazníků

Materiály používané při výrobě dřevěných vazníků

Dřevěné vazníky se vyrábějí z kalibrovaného hoblovaného řeziva třídy pevnosti C24, které má vlhkost standardně kolem 20 %. Toto řezivo, označované jako S4S (hoblované ze čtyř stran), poskytuje optimální pevnost a stabilitu pro nosnou dřevěnou konstrukci střechy. Rozměry fošen se pohybují v tloušťce 45-70 mm a výšce 70-240 mm, délky jednotlivých prvků jsou 3-6 metrů. Používá se především jehličnaté dřevo, které díky přesnému CNC hoblování dosahuje vysoké přesnosti opracování a minimalizuje odpad materiálu.

Pro spojování jednotlivých prvků vazníků slouží styčníkové desky z pozinkovaného ocelového plechu o tloušťce 1, 1,5 nebo 2 mm. Tyto desky jsou opatřeny prolisovanými trny dlouhými 10, 15 nebo 20 mm, které zajišťují minimální prokluz a vysokou pevnost spoje. Pozinkování desek chrání spoj před korozí, což významně prodlužuje životnost celé konstrukce.

Technologie spojování dřevěných vazníků

Styčníkové desky se k řezivu připevňují hydraulickým lisem, který působí tlakem v řádu stovek tun. Tento proces lisování zaručuje pevné, trvanlivé a přesné spojení, které je klíčové pro statickou stabilitu vazníkové konstrukce. CNC stroje se používají nejen k hoblování dřeva, ale i k přesnému vyřezávání a děrování styčníkových desek, což umožňuje rychlou a bezchybovou výrobu vazníků.

Vysoce automatizovaný výrobní proces minimalizuje chyby při montáži a zajišťuje, že každý vazník splňuje přísné normy pevnosti a přesnosti. Hydraulické lisování a CNC opracování jsou nezbytné pro dosažení požadované kvality a bezpečnosti střešní konstrukce.

Jaké materiály se používají pro dřevěné vazníky?

Pro výrobu vazníků se standardně používá hoblované kalibrované řezivo třídy pevnosti C24 s vlhkostí přibližně 20 %, což odpovídá optimálnímu stavu pro statickou pevnost a dlouhodobou životnost. Spojovací prvky tvoří pozinkované styčníkové desky o tloušťce 1-2 mm s prolisovanými trny délky 10-20 mm, které jsou hydraulicky lisovány k dřevu. Tento materiálový základ zajišťuje vysokou pevnost příhradových vazníků a jejich odolnost vůči zatížení ve střešní konstrukci.

Použití dřevěných vazníků ve střešních konstrukcích

Použití dřevěných vazníků při stavbě střechy se osvědčuje zejména u sedlových, pultových a valbových střech. Tyto příhradové vazníky umožňují vytvoření velkorozponových konstrukcí s rozpětím až 30 metrů, což zajišťuje volný a nezatížený prostor pod střechou bez potřeby vnitřních podpěr. Díky tomu je možné využít obytné podkroví efektivněji, s větším užitným prostorem a flexibilitou dispozice.

Pro složitější střešní tvary, například s mnoha úžlabími či vikýři, je vhodnější použít tradiční krovy, které lépe řeší nároky na statiku střechy a montáž vazníků. Sbíjené dřevěné vazníky se naopak uplatňují tam, kde je požadavek na rychlou montáž a standardizované rozměry řeziva C24.

Praktické tipy pro použití dřevěných vazníků ve střeše

Při navrhování vazníkové střechy je nutné zohlednit statiku střechy a správný výběr typu vazníků podle požadované nosnosti a tvaru střechy.

Montáž dřevěných vazníků na stavbě

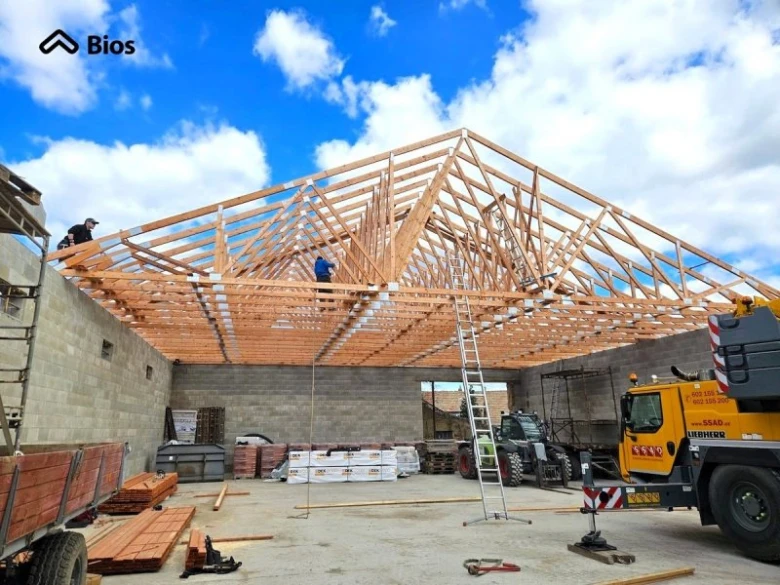

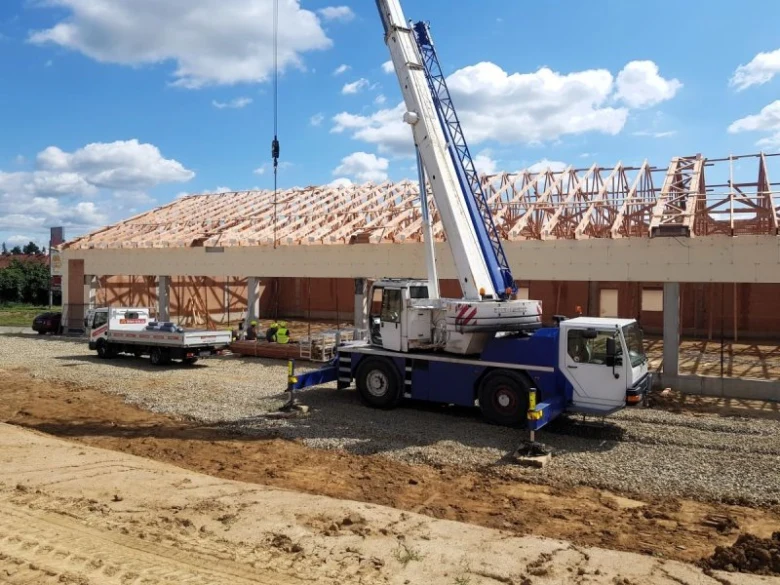

Montáž dřevěných vazníků ve střešní konstrukci představuje klíčovou fázi stavby vazníkové střechy a vyžaduje přesný postup a odbornou kvalifikaci. Vazníky se standardně osazují pomocí jeřábu, který umožňuje přesné umístění příhradových vazníků o délce 3 až 6 metrů do předem definovaných pozic. U menších staveb nebo v místech s omezeným přístupem může montáž probíhat ručně, avšak vždy za přítomnosti minimálně 3-5 kvalifikovaných pracovníků a s dodržením bezpečnostních opatření.

Proces montáže začíná detailním zaměřením a přípravou spodní konstrukce, která musí být rovná a pevná, aby zajistila správné uložení vazníků. Klíčovým prvkem jsou styčníkové desky z pozinkovaného ocelového plechu o tloušťce 1, 1,5 nebo 2 mm s prolisovanými trny délky 10, 15 nebo 20 mm, které spojují jednotlivé fošny vazníku. Nesprávné osazení těchto desek patří mezi nejčastější chyby, protože může způsobit snížení pevnosti spoje a tím ohrozit statiku celé střešní konstrukce.

Během montáže je nutné provádět průběžnou kontrolu kvality, která zahrnuje ověření správného usazení vazníků, pevnosti spojů a dodržení statického návrhu. Vazníky musí být rovnoměrně rozloženy a zajištěny příčnými ztuženími a podélným zavětrováním, aby konstrukce odolala zatížení větrem a sněhem podle ČSN EN 1991-1-3 a ČSN EN 1991-1-4. Montážní tým by měl disponovat certifikáty a zkušenostmi s prací ve výškách a manipulací s těžkými prvky.

Tip: Častou chybou je nepřesné osazení vazníků a nedostatečné zajištění styčníkových desek, což může vést k deformacím a snížení nosnosti střechy. Doporučuji vždy provést kontrolu spojů před finálním upevněním.

Montáž dřevěných vazníků se hodí zejména pro stavby s velkými rozpětími do 30 metrů, kde je potřeba eliminovat vnitřní podpory. Naopak u složitých tvarů střech nebo při požadavku na půdní vestavby je vhodnější použít tradiční krovy, protože vazníky neumožňují flexibilní úpravy a podepření v interiéru.

Bezpečnost práce při montáži je zásadní, proto doporučuji využít zkušený a certifikovaný montážní tým, který dodrží předepsané normy a zajistí stabilitu i dlouhodobou odolnost vazníkové střechy.

Statika, nosnost a bezpečnost dřevěných vazníků

Statika dřevěných vazníků ve střešní konstrukci vychází z přesných výpočtů založených na platných normách ČSN. Ty zajišťují, že vazníková střecha bezpečně odolává zatížení sněhem i větrem a zároveň splňuje požadavky na dlouhodobou stabilitu a nosnost. Důležitou součástí návrhu je i správné ztužení dřevěné konstrukce, které zabraňuje deformacím a selhání.

Normy pro statický návrh

Statický návrh dřevěných vazníků respektuje normy ČSN EN 1991-1-3 a ČSN EN 1991-1-4, které stanovují zatížení sněhem a větrem, a normu ČSN EN 1995-1-1 pro dimenzování dřevěných konstrukcí. Tyto normy definují požadavky na materiál řeziva C24 i na výpočty nosnosti vazníků, což je klíčové pro odbornou montáž vazníků a celkovou bezpečnost střechy.

Maximální rozpětí a ztužení

Dřevěné příhradové vazníky umožňují maximální rozpětí až 30 metrů, což výrazně rozšiřuje možnosti konstrukčního řešení střechy. Pro zachování statiky střechy je však nutné doplnit vazníky o příčná ztužení a podélné zavětrování. Tato opatření zabraňují vybočení a zajišťují stabilitu celé vazníkové konstrukce i při zatížení větrem nebo sněhem.

Tip: Častou chybou při použití dřevěných vazníků ve střeše je nedostatečné ztužení, které může vést k nežádoucím deformacím a snížení nosnosti konstrukce.

Výhody a ekologické aspekty dřevěných vazníků

Dřevěné vazníky představují v moderní střešní konstrukci efektivní řešení, které díky prefabrikaci v dílně umožňuje úsporu materiálu až o 15-20 % ve srovnání s tradičními krovy. Použití kalibrovaného řeziva třídy pevnosti C24 bez chemických impregnací zajišťuje zdravotní nezávadnost konstrukce a příznivě ovlivňuje vnitřní mikroklima budov díky prodyšnosti dřeva. Tato dřevěná konstrukce výrazně snižuje ekologickou zátěž stavby, protože dřevo je obnovitelný materiál s nízkou uhlíkovou stopou, přičemž produkce 1 m³ dřeva absorbuje přibližně 1 tunu CO2.

Jaké jsou výhody dřevěných vazníků oproti kovovým ve střeše

Dřevěné vazníky mají průměrnou hmotnost kolem 20-25 kg/m², což je o 30-40 % méně než u kovových konstrukcí, což usnadňuje manipulaci a montáž vazníků a zároveň snižuje zatížení statiky střechy. Na rozdíl od kovových prvků dřevo nevytváří tepelné mosty a nevyvolává kondenzaci, což zabraňuje vzniku plísní a zlepšuje tepelnou izolaci celé vazníkové střechy. Tyto vlastnosti činí dřevěné vazníky vhodnou volbou pro ekologické stavby s vysokými nároky na energetickou úspornost a dlouhodobou trvanlivost konstrukce.

Tip: Častou chybou při použití dřevěných vazníků je nedostatečné zajištění podélného a příčného zavětrování, které je nezbytné pro stabilitu konstrukce a správné přenášení zatížení.

Pro koho se dřevěné vazníky hodí vs. pro koho ne: Vazníky jsou ideální pro střechy s rozpětím do 30 m a jednoduchými tvary, kde šetří materiál a zrychlují montáž. Naopak pro složité střechy s mnoha výklenky a vikýři jsou vhodnější tradiční krovy, které umožňují detailnější tvarování a snadnější úpravy na místě.

Údržba, životnost a vliv klimatu na dřevěné vazníky

Údržba dřevěných vazníků je klíčová pro dlouhodobou životnost a správnou funkci střešní konstrukce. Pravidelná kontrola pomáhá odhalit případné poškození spoje styčníkových desek a zajistit optimální vlhkost dřeva, což příznivě ovlivňuje mechanické vlastnosti vazníků.

Pravidelná kontrola a údržba

Kontrola spoje styčníkových desek patří k základním úkonům údržby vazníků. Během provozu střechy je třeba pravidelně sledovat stav těchto spojů a zároveň kontrolovat vlhkost a případné poškození dřevěné konstrukce. Včasná detekce prasklin nebo hniloby umožňuje efektivní opravy a zajišťuje stabilitu vazníkové střechy.

Vliv vlhkosti a teplotních změn

Optimální vlhkost dřeva kolem 20 % udržuje pevnost a pružnost vazníků, čímž prodlužuje životnost konstrukce přes 50 let. Výrazné teplotní změny mohou ovlivnit mechanické vlastnosti vazníků, proto je důležité zajistit dostatečnou ventilaci a ochranu dřeva před nadměrnou vlhkostí a výkyvy klimatu. Taková péče podporuje správnou statiku střechy a dlouhodobou funkčnost montáže vazníků.

Časté dotazy o dřevěných vaznících ve střeše

Otázka: Jaké je maximální rozpětí dřevěných vazníků ve střešní konstrukci?

Maximální rozpětí příhradových vazníků ve střešní konstrukci dosahuje až 30 metrů bez podpěr, což umožňuje volný prostor pod vazníkovou střechou.

Otázka: Z jakého materiálu se vyrábějí styčníkové desky vazníků?

Styčníkové desky jsou z pozinkovaného ocelového plechu tloušťky 1 až 2 mm s prolisovanými trny 10-20 mm pro pevné spojení dřevěných prvků konstrukce.

Otázka: Jaká je tloušťka fošnového řeziva používaného na dřevěné vazníky?

Řezivo C24 pro vazníky má typicky tloušťku 45 až 70 mm a výšku 70 až 240 mm, což zaručuje potřebnou nosnost a statiku střechy.

Otázka: Jak probíhá montáž dřevěných vazníků na stavbě?

Montáž vazníků se provádí zvedáním jeřábem nebo ručně, vždy odborníky, kteří dbají na přesné osazení a správné upevnění styčníkových desek.

Otázka: Kolik stojí kompletní vazníková střecha na 1 m² půdorysné plochy?

Cena dřevěné vazníkové střechy se pohybuje mezi 600 a 1 000 Kč bez DPH za metr čtvereční, závisí na typu konstrukce a použitém materiálu.

Otázka: Jaká je životnost dřevěných vazníků?

Při správné údržbě a optimální vlhkosti kolem 20 % mají vazníky životnost přes 50 let, což je standardní hodnota pro dřevěné střešní konstrukce.

Otázka: Pro které typy střech jsou vazníky nejvhodnější?

Dřevěné vazníky se používají především u sedlových, pultových a valbových střech s rozpětím do 30 metrů.

Otázka: Jaké normy se používají při statickém návrhu vazníků?

Při návrhu se uplatňují normy ČSN EN 1991-1-3 (zatížení sněhem), ČSN EN 1991-1-4 (vítr) a ČSN EN 1995-1-1 (dřevěné konstrukce).

Otázka: Jak ovlivňuje vlhkost dřeva pevnost dřevěných vazníků?

Optimální vlhkost kolem 20 % udržuje pevnost vazníků a zabraňuje poškození dřeva hnilobou či deformacemi.

Otázka: Jaké jsou hlavní výhody použití dřevěných vazníků oproti tradičním krovům?

Vazníky šetří materiál, zkracují dobu stavby díky prefabrikaci a umožňují konstrukce bez vnitřních nosných sloupů, což zlepšuje využití prostoru.

Otázka: Jaká je role styčníkových desek v konstrukci vazníků?

Styčníkové desky zajišťují pevné spojení jednotlivých dřevěných prvků, což významně ovlivňuje statiku a stabilitu celé střešní konstrukce.

Otázka: Jaké chyby se nejčastěji vyskytují při montáži vazníků?

Nejčastější chyby jsou nesprávné upevnění styčníkových desek a nepřesné osazení vazníků, což může ohrozit bezpečnost a funkčnost střechy.

Otázka: Jaká je doporučená údržba dřevěných vazníků?

Údržba zahrnuje pravidelnou kontrolu vlhkosti dřeva, stav spojů styčníkových desek a případné opravy poškození.

Otázka: Jak montáž vazníků ovlivňuje dobu stavby střechy?

Prefabrikované dřevěné vazníky umožňují rychlou montáž a tím zkracují celkovou dobu výstavby střešní konstrukce.

Otázka: Lze do vazníkové konstrukce integrovat technické instalace?

Ano, konstrukce vazníků poskytuje dostatek prostoru pro vedení elektroinstalací a vzduchotechniky bez zásahů do nosné části střechy.
