Čep a dlab představují základní konstrukční spoje dřeva, které zajišťují pevnost a trvanlivost truhlářských výrobků. Správné rozměry čepu a dlabu spolu s precizním dlabáním dřeva jsou klíčem k funkčnímu a estetickému výsledku. Tyto tradiční techniky umožňují spojení bez použití kovových spojovacích prvků, což ocení zejména milovníci řemeslné práce.
Rychlý přehled
- Čep má obvykle šířku 1/3 šířky dřeva, například 20 mm při šířce 60 mm.
- Hloubka čepu a dlabu odpovídá šířce hranolu, tedy např. 60 mm.
- Délka čepu je doporučena na 4× tloušťku dřeva pro optimální pevnost.
- Při výrobě se používají nástroje jako čepovka, pásová pila, dláto a úhelník.
- Spojování vyžaduje přesnost, pevné upnutí a kontrolu pravoúhlosti hranolů.
Principy a funkce spoje čep a dlab

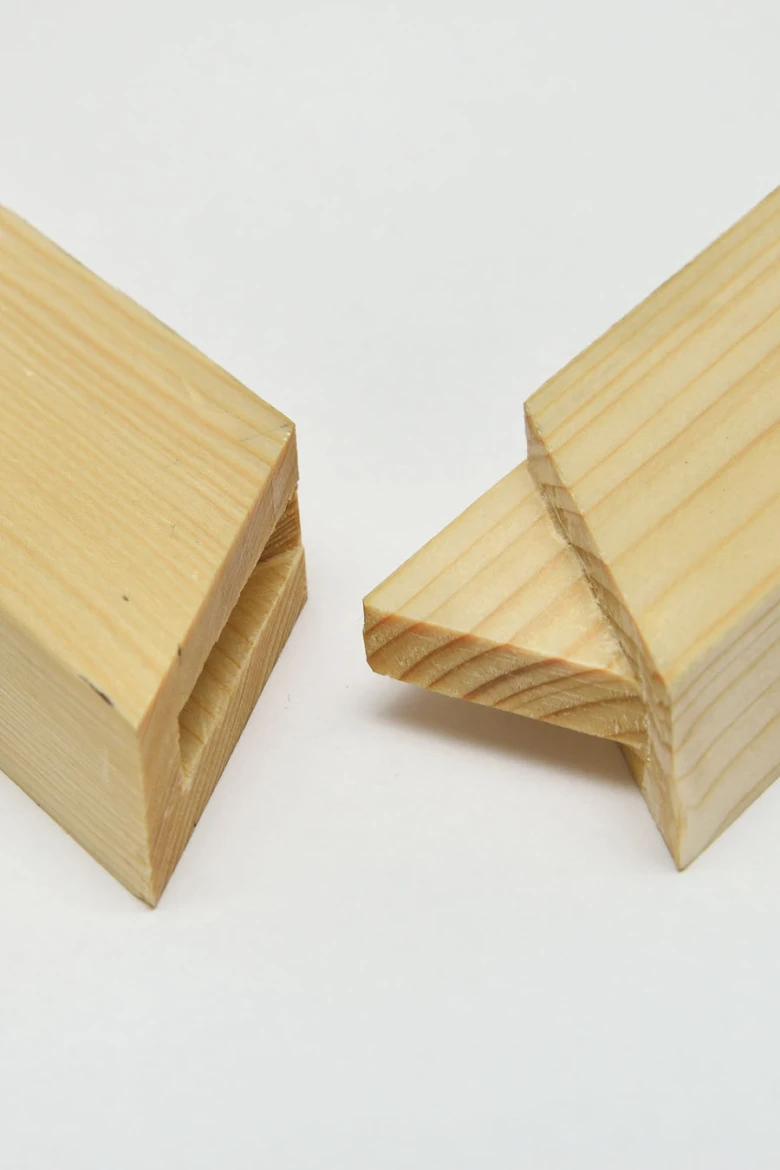

Spoj čep a dlab je základní truhlářská technika pro pevné a stabilní spojování dřeva. Princip spočívá v zasunutí čepu, jehož šířka činí přibližně jednu třetinu tloušťky hranolu, do odpovídajícího dlabu s hloubkou rovnou šířce materiálu. Tento konstrukční spoj zajišťuje vysokou pevnost spoje bez použití kovových spojovacích prvků.
Při výrobě spoje čep a dlab je nutné přesně dodržet rozměry čepu a dlabu, aby čep přesně zapadl do dlabu a nevznikly vůle, které by snížily pevnost spoje. Dlabání dřeva vyžaduje správné upnutí hranolu a použití vhodných nástrojů, například pily čepovky, která umožňuje čistý a přesný řez. Tento tradiční truhlářský spoj se uplatňuje jak při výrobě nábytku, tak při konstrukčním spojování dřeva v rámci stavebních hranolů.
Jak správně provést čep a dlab spoj dřeva
Pro správné provedení spoje je klíčové přesné zaměření a dodržení rozměrů čepu vůči dlabu. Čep nesmí být příliš silný, aby se dal do dlabu bez nutnosti násilného upnutí, ale zároveň musí být dostatečně pevný, aby unesl zatížení. Hloubka dlabu by měla odpovídat šířce hranolu, čímž se zajistí stabilita a pevnost celého spoje.
Rozměry a proporce čepu a dlabu pro pevnost spoje
Při spojování dřeva tradiční technikou čep a dlab je klíčové dodržet správné rozměry čepu a dlabu, aby byla zajištěna dostatečná pevnost spoje. Šířka čepu by měla odpovídat přibližně jedné třetině šířky hranolu. Například při hranolu širokém 60 mm doporučuje se čep široký kolem 20 mm. Hloubka dlabu musí být rovná šířce hranolu, tedy v tomto případě 60 mm. Délka čepu se volí na čtyřnásobek tloušťky dřeva, což například u hranolu tloušťky 20 mm znamená délku čepu 80 mm.
Tyto proporce optimalizují pevnost spoje a minimalizují riziko praskání nebo deformace dřeva při zatížení. Při dlabání dřeva je nutné použít přesné nástroje, například pilu čepovku, a správně upnout hranol, aby bylo možné vyrobit přesné konstrukční spoje dřeva. Podrobnější technické údaje a doporučení jsou dostupné na portálu eAgri.cz.
| Šířka hranolu (mm) | Šířka čepu (mm) | Hloubka dlabu (mm) | Délka čepu (mm) |
|---|---|---|---|
| 40 | 13 | 40 | 52 |
| 60 | 20 | 60 | 80 |
| 80 | 27 | 80 | 108 |
Rozměry čepu a dlabu pro různé tloušťky dřeva
Dodržení těchto rozměrů patří mezi základní pravidla při truhlářských spojích, které významně zlepšují pevnost spoje dřeva pomocí čepu a dlabu.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Nástroje a pomůcky pro výrobu čepu a dlabu
Pro výrobu tradičního spoje čep a dlab jsou nezbytné specifické nástroje a pomůcky, které zajistí přesnost a pevnost konstrukčního spoje dřeva. Pila čepovka slouží k přesnému řezání čepu, zatímco pásová pila a pokosová pila umožňují přípravu hranolů na požadované rozměry čepu a dlabu. Dláto je klíčové nářadí pro dlabání dřeva, tedy pro vyhloubení dlabu, do kterého čep zapadne. K přesnému vyznačení úhlů a rozměrů pomáhá úhelník, který je nezbytný pro správné upnutí hranolu. Správné upnutí hranolu výrazně zlepšuje přesnost řezů a tím i kvalitu spoje. Pro jemné došlapání čepu do dlabu se používá dřevěná palička, která zabraňuje poškození materiálu.
- pila čepovka pro řezání čepu
- pásová pila a pokosová pila pro přípravu hranolů
- dláto pro vydlabání dlabu
- úhelník pro přesné měření a vyznačení
- dřevěná palička pro montáž spoje
- upnutí hranolu na svěráku nebo pracovní desce
Návod na výrobu spoje čep a dlab v truhlářství
Pro správné spojení je nutné zvolit rozměry čepu a dlabu odpovídající tloušťce dřeva. Volba správných rozměrů významně ovlivňuje pevnost spoje dřeva a jeho dlouhodobou životnost. Moderní nástroje a technologie výroby umožňují zvýšit přesnost a efektivitu práce při zachování tradiční techniky.
Krok za krokem: Výroba spoje čep a dlab
Příprava materiálu a orýsování
Pro konstrukční spoje dřeva je nezbytné připravit hranoly stejné šířky a pravoúhlého průřezu. Přesnost hranolů se ověřuje kvalitním ocelovým úhelníkem s délkou nejméně 300 mm. Orýsování čepu a dlabu se provádí rejskem a tužkou, přičemž šířka čepu by měla být přibližně 1/3 šířky hranolu. Například u hranolu širokého 60 mm je čep široký 20 mm a dlab zbylých 40 mm rozdělený na dvě části po 20 mm pro rozpor. Hloubka čepu i dlabu odpovídá šířce hranolu, tedy v tomto případě 60 mm.

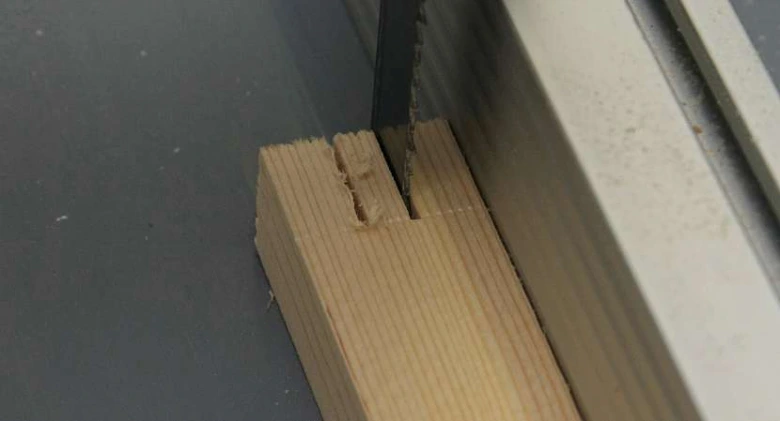

Řezání čepu
Čep se řeže pilou čepovkou, pokosovou pilou nebo pásovou pilou. Hranol musí být pevně upnutý v ponku, aby nedošlo k posunu během řezu a zajistila se tak přesnost rozměrů. Řezání začíná z vnější strany hranolu, přičemž je nutné dodržet délku čepu doporučenou na 4× tloušťku dřeva, což zajišťuje dostatečnou pevnost spoje. Přebytečný materiál se odřezává pilou podle orýsování.
Vydlabání dlabu
Dlab se vydlabe dlátem odpovídající šířky, která odpovídá šířce čepu, tedy přibližně 1/3 šířky hranolu. Dlab se často vydlabe z obou stran obrobku, aby se minimalizovalo riziko vyštípnutí dřeva při dlabání. Hloubka dlabu odpovídá šířce hranolu, například 60 mm. K práci se používá dřevěná palička a přesné dláto, které umožní vytvořit rovné a čisté stěny dlabu.

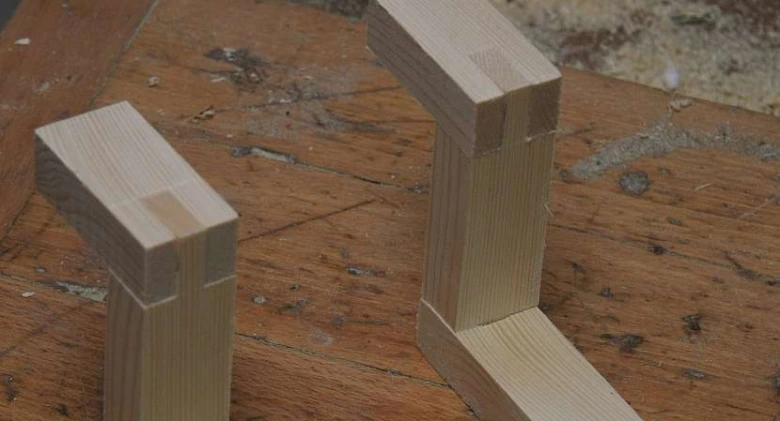

Finální úpravy a zkouška spoje
Po vydlabání se čep upravuje do přesného tvaru pomocí pilky a dláta tak, aby přesně zapadl do dlabu bez vůle. Spoj se sestaví a provede se zkouška pevnosti a přesnosti, která ověří správné provedení rozměrů a upnutí. Pevný spoj bez vůlí zaručuje dlouhodobou stabilitu konstrukce. Po kontrole lze spoj dokončit lepením nebo mechanickým zajištěním podle požadavků konstrukce.
- Příprava hranolů – kontrola rozměrů a pravoúhlosti pomocí ocelového úhelníku
- Orýsování – přesné značení čepu a dlabu rejskem a tužkou podle pravidla 1/3 šířky materiálu
- Řezání čepu – pevné upnutí hranolu a řezání pilou čepovkou, pokosovou nebo pásovou pilou
- Dlabání – vydlabání dlabu dlátem z jedné nebo obou stran s hloubkou odpovídající šířce hranolu
- Úprava čepu – doladění rozměrů pilkou a dlátem pro přesné a pevné spojení
- Kontrola spoje – sestavení a test pevnosti a přesnosti spoje před finální montáží
Běžné chyby při spojování čepem a dlabem a jejich řešení
Při spojování dřeva technikou čep a dlab patří mezi nejčastější chyby nepřesné orýsování, které zhoršuje pevnost spoje a zhoršuje jeho vzhled. Nedostatečné upnutí hranolu během dlabání dřeva způsobuje posuny při řezání, což vede k nesouladu rozměrů čepu a dlabu. Nesprávné stanovení rozměrů čepu a dlabu často oslabuje konstrukční spoje dřeva a snižuje jejich trvanlivost.
Jak správně měřit a řezat čep a dlab pro pevné spojení vyžaduje precizní orýsování s přesností na milimetry a pevné upnutí hranolu, například pomocí svěráku nebo upínacích pásů. Použití pily čepovky usnadňuje přesné dlabání a zajišťuje čisté řezy.
- Nepřesné orýsování vede k nerovnému spoji a snížení pevnosti konstrukce
- Špatné upnutí hranolu způsobuje nežádoucí pohyby při řezání
- Nesprávné rozměry čepu a dlabu oslabují trvanlivost spoje
- Používejte kvalitní nástroje a kontrolujte rozměry před řezáním
Jaké chyby se často dělají při čep a dlab spojování dřeva
Typickou chybou je nedodržení správných rozměrů spoje a nevyužití vhodných technik upnutí. To má za následek sníženou pevnost a estetické nedostatky.
Další techniky a doplňky k čepu a dlabu

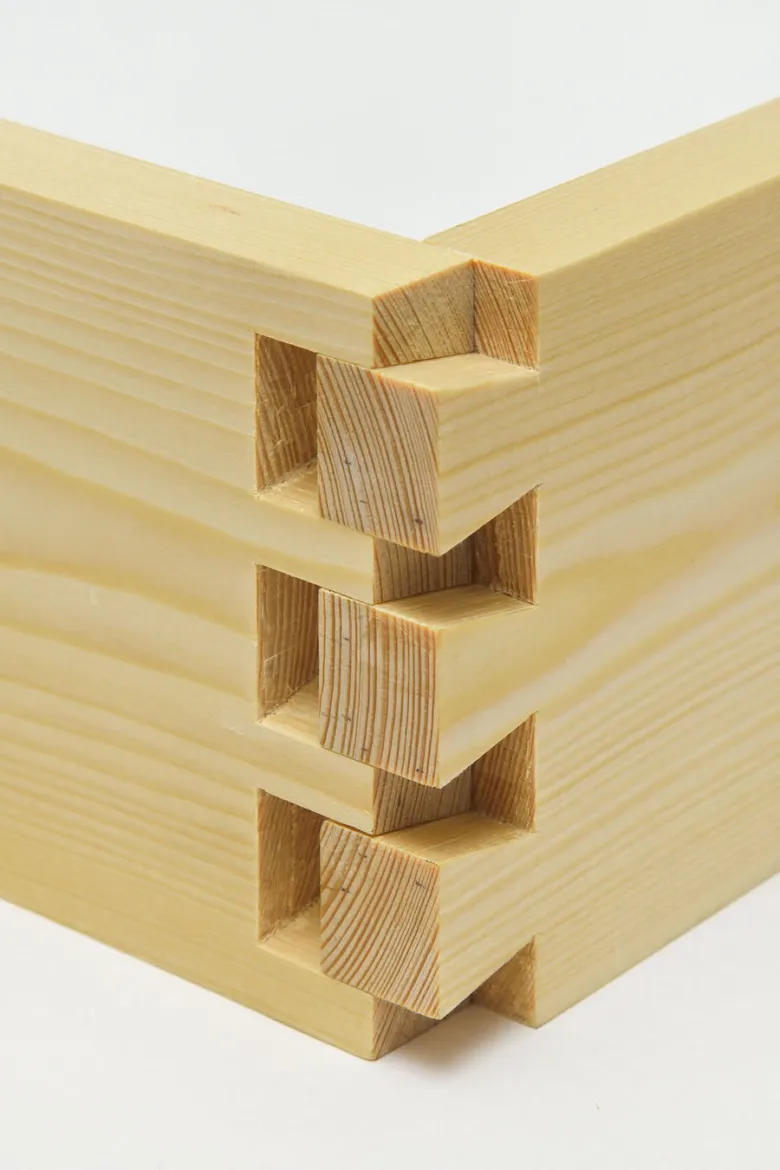

Alternativní druhy truhlářských spojů k čepu a dlabu
Kromě spoje čep a dlab existují úkosové spoje, jejichž délka odpovídá 2-3násobku tloušťky dřeva, a přeplátované spoje s minimální délkou 4× tloušťku materiálu. Úkosové spoje poskytují větší kontaktní plochu pro lepší rozložení zatížení a vyšší pevnost. Přeplátované spoje se používají zejména u širších hranolů, kde je potřeba zajistit stabilní spojení bez výrazného oslabení materiálu. Spoje ozubové (rybiny) v provedení otevřeném, polokrytém nebo celokrytém nabízejí vysokou pevnost a zároveň estetický vzhled. Výběr spoje závisí na požadavcích na pevnost, typ konstrukce a tloušťku dřeva.

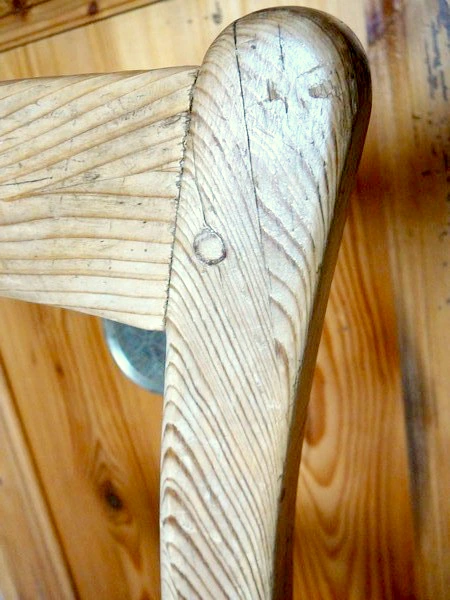

Použití kolíků jako doplňků k čepu a dlabu
Kolíky z bukového dřeva o průměru 6-20 mm, hladké nebo drážkované, výrazně zvyšují pevnost spoje čep a dlab tím, že omezují posuvné pohyby mezi dřevěnými prvky. Plastové kolíky s délkou ramen 30 mm a průměrem 6 nebo 8 mm se používají pro rychlou montáž a zajištění stability spoje. Kolíky se osazují kolmo na osu čepu a dlabu a doplňují tak mechanickou pevnost spoje, což je zvláště důležité u větších konstrukcí nebo při vysokém namáhání.
Použití lamel a svlaků jako doplňků spojů
Lamely o tloušťce 4 mm, eliptického tvaru s diagonálními rýhami a skoseným okrajem, vyráběné z překližky nebo dýhy, slouží k zesílení spojů a zajišťují lepší rozložení síly. Svlakové lišty se dělí na vysoké stojaté pro vodorovné dílce a nízké ležaté pro svislé dílce. Drážka pro svlak se frézuje do hloubky přibližně 1/3 tloušťky dřeva a svlak se hobluje s úhlem 75° – 80°. Radiální uspořádání letokruhů u nízkých svlaků zvyšuje jejich odolnost proti deformacím. Svlaky se osazují minimálně 50 mm od čela spárovky, což zajišťuje stabilitu a zabraňuje praskání.
Kdy použít čep a dlab při konstrukčním spojování dřeva
Spoj čep a dlab je ideální pro rámové konstrukce a nábytek, kde je nutná vysoká pevnost vůči tahovým i tlakovým silám. Pro optimální pevnost se doporučuje délka čepu čtyřnásobek tloušťky dřeva, přičemž šířka čepu a dlabu tvoří přibližně 1/3 tloušťky hranolu. Při výrobě spoje je nezbytné přesné upnutí hranolu v ponku a použití nástrojů jako pila čepovka, dláto a rejsek pro přesné orýsování a opracování. Tento tradiční spoj zajišťuje dlouhodobou stabilitu a pevnost, zvláště pokud jsou hranoly pravoúhlé a mají stejnou šířku. Dlab se často vydlabe z obou stran, aby se minimalizovalo riziko vyštípnutí dřeva.
Výběr dřeva a vliv prostředí na kvalitu spoje
Pro pevné a trvanlivé spojení dřeva technikou čep a dlab je klíčový správný výběr materiálu a vhodné podmínky prostředí. Oba faktory významně ovlivňují pevnost spoje a jeho životnost v konstrukci.
Vhodné druhy dřeva pro čep a dlab
Pro konstrukční a truhlářské spoje dřeva se preferují tvrdá a středně tvrdá dřeva s minimem suků a bez trhlin. Hustota materiálu musí být rovnoměrná, přičemž letokruhy by měly probíhat jedním směrem, aby se zabránilo deformacím při dlabání dřeva a upnutí hranolu. Typické druhy zahrnují dub a buk s tvrdostí kolem 4 200-4 600 N podle Janka, nebo smrkové dřevo s tvrdostí přibližně 2 800 N, které má pravidelné uspořádání vláken. Použití pily čepovky umožňuje přesné řezání čepu a dlabu podle stanovených rozměrů.
Vliv vlhkosti a teploty prostředí
Optimální vlhkost dřeva pro spojování čepem a dlabem je přibližně 12 %, což zajišťuje dostatečnou pevnost a zároveň minimalizuje riziko bobtnání nebo sesychání spoje. Teplota prostředí by měla být udržována mezi 15 a 25 °C, aby se zabránilo nadměrným rozměrovým změnám materiálu po dokončení spoje. Nízká a stabilní vlhkost s vhodnou teplotou snižují pravděpodobnost vzniku prasklin, deformací a ztráty pevnosti spoje v důsledku změn objemu dřeva.
Údržba a oprava čepových a dlabových spojů
Pro dlouhodobou pevnost konstrukčních spojů dřeva je nutná pravidelná údržba spoje. Kontrolujte stav prasklin a pohyb dřevěných částí, zejména u truhlářských spojů s větším zatížením. Při zjištění poškození je třeba spoj opravit doplněním lepidla na dřevo, které zajistí adhezi mezi čepem a dlabem. Pro zvýšení pevnosti spoje doporučuji vyztužit spoj kolíky, které přenáší mechanické síly a omezují nežádoucí pohyby.
Jak funguje spojování dřeva pomocí čepu a dlabu, vyžaduje i správnou přípravu materiálu – přesné dlabání dřeva a upnutí hranolu jsou klíčové pro správné rozměry čepu a dlabu. Při opravách lze také použít pilu čepovku k přesnému opracování nových prvků spoje.
- Pravidelně kontrolujte pevnost a případné praskliny spoje
- Očistěte spoj od nečistot a starého lepidla
- Doporučuje se nanést nové lepidlo na dřevo do dlabu i na čep
- Vyztužte spoj vhodnými kolíky podle průměru čepu
- Při rozsáhlém poškození nahraďte poškozené části novými prvky správných rozměrů
Tip: Udržování správných rozměrů čepu a dlabu a pravidelná kontrola zabrání rychlému opotřebení spoje a prodlouží jeho životnost.
Časté dotazy k čepu a dlabu
Otázka: Jak funguje spojování dřeva pomocí čepu a dlabu?
Spojování dřeva čepem a dlabem spočívá v zasunutí čepu, který je vyrobený na jednom kusu dřeva, do přesně vyřezaného dlabu v druhém kusu. Čep slouží k mechanickému spojení, zatímco dlab jej pevně drží a zajišťuje stabilitu spoje.
Otázka: Jaké jsou základní rozměry čepu a dlabu pro spojování dřeva?
Čep by měl mít šířku přibližně 1/3 šířky dřeva, například 20 mm při šířce hranolu 60 mm. Hloubka dlabu odpovídá šířce hranolu a délka čepu se doporučuje kolem 4× tloušťky dřeva pro optimální pevnost spoje.
Otázka: Jaké nástroje jsou potřeba pro výrobu spoje čep a dlab?
Pro výrobu spoje je nutná pila čepovka nebo pásová pila, dláto, úhelník a dřevěná palička. Klíčové je pevné upnutí hranolu v ponku, které zajišťuje přesnost při dlabání dřeva.
Otázka: Jak správně orýsovat čep a dlab pro přesný spoj?
Při orýsování se používá úhelník a rejsek, aby byly hrany hranolů pravoúhlé a rozměry přesné. Orýsování musí být pečlivé, aby čep přesně zapadl do dlabu bez vůlí.
Otázka: Jaká je doporučená délka čepu pro pevnost spoje?
Délka čepu se stanovuje na přibližně 4× tloušťku dřeva, což zajišťuje dostatečnou pevnost a odolnost spoje vůči mechanickému namáhání.
Otázka: Jaké jsou běžné chyby při spojování čepem a dlabem?
Časté chyby zahrnují nepřesné orýsování, nedostatečné upnutí hranolu, nesprávné rozměry čepu a dlabu, příliš mělký dlab a nevhodnou povrchovou úpravu, které vedou ke snížení pevnosti spoje.
Otázka: Jaké jsou alternativní spoje k čepu a dlabu?
Alternativní truhlářské spoje zahrnují úkosové spoje s délkou 2-3× tloušťku dřeva, přeplátované spoje s délkou minimálně 4× tloušťku dřeva, spoje ozuby nebo použití kolíků a lamel.
Otázka: Jak ovlivňuje vlhkost dřeva pevnost spoje čep a dlab?
Optimální vlhkost dřeva je kolem 12 %. Vyšší vlhkost snižuje pevnost spoje a může způsobit deformace, které ovlivní stabilitu a trvanlivost konstrukčního spoje.
Otázka: Jak vybrat vhodné dřevo pro spoj čep a dlab?
Pro pevnost spoje se doporučují tvrdá nebo středně tvrdá dřeva bez vad. Letokruhy by měly probíhat jedním směrem a přířezy musí mít stejnou hustotu, aby nedocházelo k nerovnostem.
Otázka: Jak se provádí oprava poškozeného spoje čep a dlab?
Oprava spoje zahrnuje doplnění vhodného lepidla, případné vyztužení kolíky a výměnu poškozených částí. Pravidelná kontrola a údržba prodlužují životnost spoje.
Otázka: Jaké jsou moderní technologie pro výrobu čepu a dlabu?
Používají se pásové pily s přesným vedením, CNC stroje a automatizované dlabačky, které zvyšují přesnost a efektivitu výroby a minimalizují chyby při dlabání dřeva.
Otázka: Jaké jsou hlavní druhy truhlářských spojů kromě čepu a dlabu?
Mezi nejčastější truhlářské spoje patří pero a drážka, rybinový spoj, spoj na pero a spoj na čep s kolíkem, každý s odlišným použitím podle konstrukčního zatížení a účelu.
Otázka: Jak správně spojit dva dřevěné trámy pomocí čepu a dlabu?
Pro trámy se dlab vyřezává do hloubky přibližně 1/3 tloušťky trámu, čep má délku zhruba 2/3 šířky spoje. Tento poměr zaručuje pevnost a stabilitu konstrukčního spoje.
Otázka: Jaké jsou výhody a nevýhody spojování dřeva čepem a dlabem?
Výhodou je vysoká pevnost, trvanlivost a estetický vzhled spoje. Nevýhodou je časová náročnost výroby a nutnost precizního zpracování, které vyžaduje zkušenost a správné nástroje.
Otázka: Kdy je vhodné použít spoj čep a dlab při konstrukčním spojování dřeva?
Spoj se používá hlavně při konstrukcích nosných rámů a rohů, například ve střešních konstrukcích nebo nábytku, kde je potřeba pevný a trvanlivý spoj.
Otázka: Jaký je detailní postup výroby spoje čep a dlab krok za krokem?
- Orýsování spoje – přesné vyznačení rozměrů čepu a dlabu. 2. Upnutí hranolu – pevné zajištění materiálu v ponku. 3. Vyřezání dlabu – pomocí dláta a pily čepovky. 4. Výroba čepu – přesné opracování dle orýsování. 5. Spojení a upevnění – zasunutí čepu do dlabu a případné zajištění kolíkem.
