Betonové a základové patky tvoří nezbytný základ každé dřevostavby, zajišťují její stabilitu a správné rozložení zatížení. Správný výběr rozměrů, betonové směsi třídy C16/20 a kvalitní kotvení výrazně ovlivňují životnost a bezpečnost konstrukce. Cena betonových patek se odvíjí od použitých materiálů i náročnosti výroby a montáže.
Hlavní poznatky
- Betonové patky pro dřevostavby mají minimální hloubku 60 cm, ideálně 80 cm, aby se zabránilo poškození mrazem.
- Rozměry betonových patek se pohybují od 25×25 cm do 40×40 cm u čtvercových a průměr 20-30 cm u kruhových.
- Volný průlezní prostor pod dřevostavbou na patkách by měl být minimálně 60 cm pro správné větrání.
- Kotevní patky jsou z oceli S235JR s povrchovou úpravou zinku a beton třídy minimálně C16/20.
- Cena kotevní patky se pohybuje od 41 Kč za pevnou patku U až po 360 Kč za šroubovou patku T bez DPH.
Co jsou betonové a základové patky a proč jsou důležité pro dřevostavby
Betonové patky přenášejí zatížení konstrukce dřevostavby do podloží a zabraňují nerovnoměrnému sedání stavby. Jsou ideální volbou pro lehké dřevostavby díky nižší spotřebě materiálu a celkově nižším nákladům ve srovnání s jinými typy základů. Betonové základové patky zároveň umožňují efektivní kotvení dřevostavby a zajišťují správné větrání pod konstrukcí.
Betonová patka se liší od základové desky a základových pasů především svou jednoduchostí a menší náročností na materiál. Základová deska pokrývá celou plochu stavby a lépe rozkládá zatížení, ale zvyšuje náklady a vyžaduje větší přípravu. Základové pasy jsou vhodné pro těžší konstrukce, kde je třeba přenést větší zatížení než u standardní dřevostavby.
Výhody betonových základových patek u dřevostaveb:
- nižší betonové patky cena díky menším rozměrům a spotřebě betonu
- beton třídy C16/20 zajišťuje dostatečnou pevnost a trvanlivost
- umožňují kotvení dřevostavby k podkladu pro lepší stabilitu
- dodržují nezámrznou hloubku patek, čímž se předchází poškození mrazem
- zajišťují vhodné větrání pod dřevostavbou, což snižuje riziko vlhkosti
Betonové patky představují efektivní a ekonomické řešení základů pro většinu nízkonákladových dřevostaveb.
Jaké jsou rozměry a hloubka betonových patek pro dřevostavby
Betonové a základové patky představují klíčový prvek pro stabilní a trvanlivý základ dřevostavby. Je nezbytné správně zvolit jejich rozměry a hloubku výkopu, aby konstrukce odolala zatížení a nepříznivým vlivům mrazu.
Jaké jsou standardní rozměry betonových patek pro dřevostavby?
Betonové patky pro dřevostavby mají standardní rozměry v rozmezí od 25×25 cm do 40×40 cm. Volba konkrétní velikosti závisí na zatížení stavby a typu konstrukce, což ovlivňuje stabilitu základů. Typický průměr patek bývá 20-30 cm, což odpovídá běžným požadavkům na kotvení dřevostavby. Správné rozměry patky zajišťují rovnoměrné rozložení zatížení a minimalizují riziko posunu nebo praskání základů.
| Rozměr patky (cm) | Průměr (cm) | Vhodnost použití |
|---|---|---|
| 25 × 25 | 20 | Malé a střední dřevostavby |
| 30 × 30 | 25 | Střední zatížení, běžné stavby |
| 40 × 40 | 30 | Vyšší zatížení, větší konstrukce |
Jaká je doporučená hloubka výkopu pro betonové patky?
Minimální hloubka výkopu pro betonové patky dřevostaveb je 60 cm, ideálně se doporučuje hloubka 80 cm. Důvodem je zajištění, aby betonová patka zasahovala pod nezámrznou hloubku půdy, která se v Česku pohybuje mezi 0,8 a 1,2 metru podle lokality. Tato hloubka zamezuje poškození základů mrazem a zaručuje dlouhodobou stabilitu konstrukce. Nedodržení správné hloubky vede k mechanickému poškození a nerovnoměrnému sedání stavby.
Jaký beton je vhodný pro základové patky dřevostaveb?
Pro betonové základové patky se doporučuje beton třídy C16/20, který poskytuje dostatečnou pevnost a odolnost vůči vlivům prostředí. Tento beton má optimální poměr pevnosti a trvanlivosti pro nosné prvky dřevostaveb. Správné vyzrání betonu a absence příměsí jsou klíčové pro zajištění dlouhodobé stability a bezpečnosti základů. Beton s nízkou kvalitou zvyšuje riziko vzniku trhlin a následného poškození konstrukce.
Zdroj: Podle informací z portálu eagri.cz je nezámrzná hloubka nezbytným kritériem pro správné založení betonových patek.
Jak správně vyrobit a instalovat betonové patky pro dřevostavbu
Betonové patky představují základní prvek pro stabilní kotvení dřevostavby. Správný postup výroby a montáže ovlivňuje jejich nosnost i životnost. Následující kroky vysvětlují, jak udělat betonové základové patky pro dřevostavbu, a to dvěma běžnými způsoby – v jámě s bedněním nebo ve formě.
Příprava výkopu a bednění
Výkop pro betonovou patku musí dosahovat minimálně 60 cm, aby byla zajištěna nezámrzná hloubka patek. Tato hloubka zabraňuje poškození mrazem a zaručuje stabilitu základu. Bednění slouží k tvarování patky a udržení betonu v požadovaném rozměru během tuhnutí. Správné bednění je z prken nebo speciálních forem, které pevně drží beton na místě a zabraňují jeho rozlití.

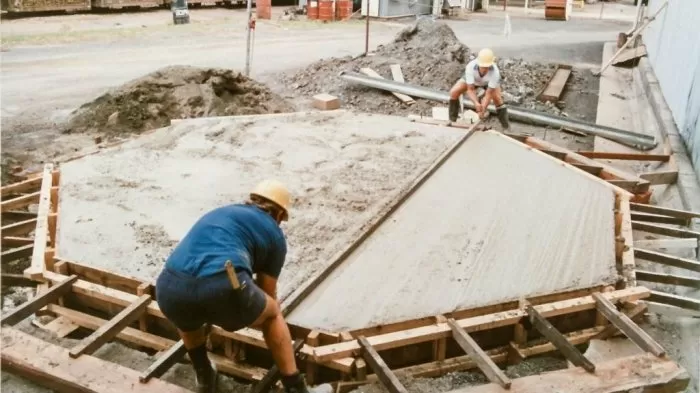

Betonování a instalace kotevních prvků
Pro betonování základových patek se používá beton třídy C16/20, který poskytuje dostatečnou pevnost a odolnost vůči vlivům prostředí. Beton se buď nalije přímo do vyztuženého bednění v jámě, nebo do připravené formy. Do čerstvého betonu se ihned vloží kotevní prvky z oceli S235JR, které slouží k následnému kotvení dřevostavby. Tyto prvky musí být pevně fixovány a správně vyrovnány, aby zajistily stabilní spojení s konstrukcí a umožnily větrání pod dřevostavbou, což snižuje riziko vlhkosti a plísní.
Vytvrzení betonu a finální montáž
Beton vyžaduje minimálně 7 dnů vytvrzení při optimálních podmínkách, aby dosáhl potřebné pevnosti. Po odstranění bednění následuje montáž podlahových nosníků, které se kotví do připravených kotevních prvků. Tento postup zajišťuje pevné a trvanlivé spoje mezi základovou patkou a nosnou konstrukcí dřevostavby. Správně provedené betonové patky se tak stávají spolehlivým základem celé stavby.
- Výkop a bednění – vykopat jámu hlubokou minimálně 60 cm a připravit pevné bednění pro beton.
- Betonování – nalít beton třídy C16/20 do bednění nebo formy.
- Instalace kotev – vložit ocelové kotevní prvky S235JR do čerstvého betonu.
- Vytvrzení – nechat beton vytvrdnout minimálně 7 dní.
- Montáž nosníků – po vytvrzení betonu instalovat podlahové nosníky a zajistit kotvení dřevostavby.
Tip: Pro nízkonákladovou dřevostavbu je vhodné vybrat betonové patky s optimálním rozměrem a pevností, které zajistí dostatečnou stabilitu bez zbytečných nákladů.
Typy kotevních patek a spojovací materiál pro dřevostavby
Pro kotvení dřevostaveb se používají různé typy kotevních patek přizpůsobené rozměrům trámků a konstrukčním požadavkům. Základní typy kotevních patek jsou U, L a T, přičemž každá má specifické rozměry a funkce. Kotevní patka U je vhodná pro trámky o šířce 60 až 140 mm. Varianta U stavitelná umožňuje nastavení šířky v rozmezí 80 až 160 mm a výšky od 110 do 190 mm, což usnadňuje přesnou montáž na stavbě. Typ L je často používán pro kotvení s přesazením, zatímco patka T zajišťuje pevné vedení trámků ve více směrech.
Spojovací materiál pro kotvení zahrnuje ocelové kotvy, šrouby a speciální vruty RAPI-TEC, které poskytují vysokou pevnost a odolnost proti korozi. Volba správného spojovacího materiálu je klíčová pro bezpečné kotvení dřevostavby a odpovídá požadavkům na beton třídy C16/20 a nezámrznou hloubku patek. Pro nízkonákladovou dřevostavbu je výhodné zvolit standardní typy patek s jednoduchým kotvením a použitím prefabrikovaných betonových patek, které snižují čas i náklady na výrobu.
| Typ kotevní patky | Rozměry (š x v) mm | Určení |
|---|---|---|
| U | 60-140 (šířka) | Kotvení trámků standardních rozměrů |
| U stavitelná | 80-160 x 110-190 | Nastavitelné kotvení pro přesnější montáž |
| L | Variabilní | Kotvení s přesazením, vhodné pro rohové spoje |
| T | Variabilní | Pevné vedení trámků ve více směrech |
Tip: Pro kotvení dřevostaveb doporučuji použít vruty RAPI-TEC kvůli jejich vysoké pevnosti a snadné instalaci. Prefabrikované betonové patky usnadní montáž a zajistí správnou nezámrznou hloubku patek, která by měla být minimálně 800 mm v závislosti na lokalitě.

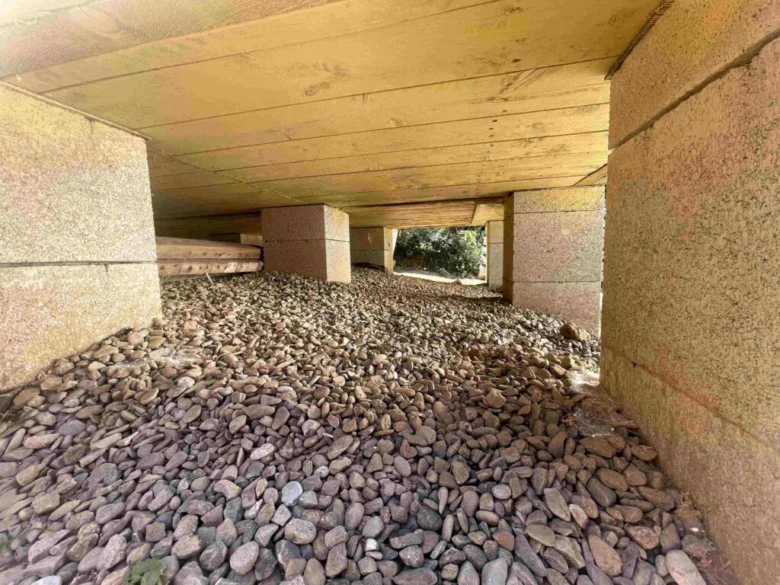

Ochrana proti vlhkosti a správné větrání pod dřevostavbou na betonových patkách
Ochrana proti vlhkosti a správné větrání pod dřevostavbou na betonových patekách je klíčová pro dlouhou životnost konstrukce. V této sekci se zaměříme na metody, jak minimalizovat vlhkost v prostoru pod stavbou a zajistit dostatečný průlezný prostor s větráním.
Spádování terénu a drenáž
Správné spádování terénu směrem od základových patek zabraňuje hromadění vody u konstrukce. Doporučený sklon terénu je minimálně 3 % od stavby. Drenáž kolem základů odvádí srážkovou i spodní vodu, čímž výrazně snižuje vlhkost v okolí betonových patek. Bez drenáže může docházet k podmáčení a degradaci betonu třídy C16/20, což ovlivní kotvení dřevostavby a celkovou stabilitu.
Parozábrana, štěrkové lože a geotextilie

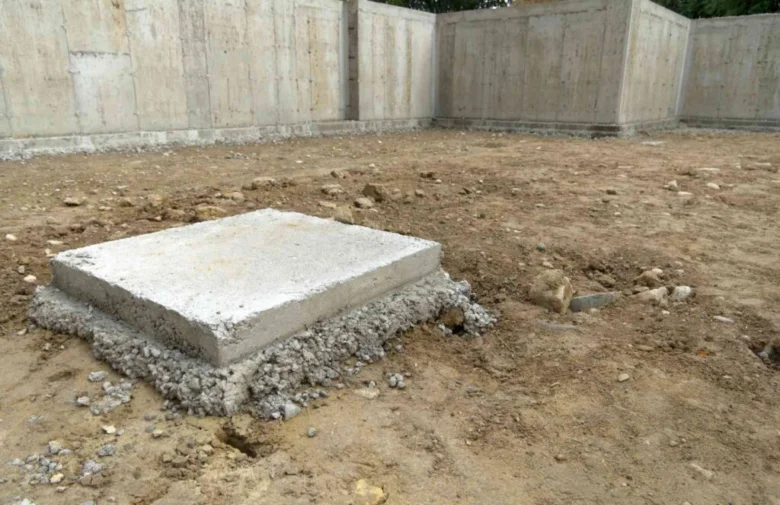

Pod betonové patky se klade štěrkové lože překryté geotextilií, která zabraňuje prorůstání kořenů a rostlin do konstrukce. Parozábrana musí být položena na štěrkové lože a vytažena po obvodu až k základům, čímž zabraňuje pronikání vlhkosti a radonu. Volný průlezný prostor pod dřevostavbou by měl mít minimální výšku 60 cm, aby bylo možné provádět pravidelnou kontrolu a zajistit dostatečné větrání pod konstrukcí prostřednictvím větracích otvorů.
- Minimální výška volného průlezného prostoru: 60 cm
- Spádování terénu: min. 3 % od stavby
- Použití drenáže pro odvod vody
- Parozábrana vytažená k základům
- Štěrkové lože s geotextilií proti prorůstání rostlin
Tip: Správné větrání pod dřevostavbou výrazně snižuje riziko vzniku plísní a hniloby, které jsou častými chybami u betonových patek pro dřevostavby. Pravidelná údržba větracích otvorů je proto nezbytná.
Údržba a životnost betonových a kotevních patek
Životnost betonových patek pro dřevostavby závisí především na kvalitě betonu, správném kotvení dřevostavby a ochraně proti vlhkosti. Beton třídy C16/20 nabízí dostatečnou pevnost a odolnost vůči klimatickým podmínkám, zejména pokud jsou patky uloženy pod nezámrznou hloubkou patek. Vlhkost a proměnlivé počasí mohou způsobit postupnou korozi výztuže, proto je údržba klíčovým faktorem pro prodloužení funkčnosti základových patek.
Pravidelná kontrola drenáže a větrání pod dřevostavbou pomáhá zabránit hromadění vlhkosti, která by mohla poškodit ochranné vrstvy betonu. Doporučuje se rovněž sledovat základové patky rozměry a případně opravit nebo doplnit parozábranu, aby se minimalizovalo riziko degradace materiálu.
Doporučené postupy údržby betonových patek
- Provádět pravidelné revize stavu betonových patek, zejména po zimním období
- Zkontrolovat a udržovat správný odvod vody a větrání pod dřevostavbou
- Opravit případné praskliny a poškození ochranných vrstev betonu
- Použít vhodné ochranné nátěry nebo impregnace proti korozi výztuže
- Zajistit, aby beton zůstal pod nezámrznou hloubkou patek pro stabilitu a trvanlivost
Tip: Jak správně zhotovit betonové patky pod dřevostavbu, zahrnuje nejen volbu betonu a velikost patek, ale také plánování údržby, která významně ovlivňuje jejich dlouhodobou životnost a cenu.
Časté dotazy o betonových a základových patkách pro dřevostavby
Otázka: Jaký beton je vhodný pro základové patky dřevostavby?
Beton pro základové patky musí být minimálně třídy C16/20, což zajistí dostatečnou pevnost a odolnost proti zatížení i povětrnostním vlivům.
Otázka: Jaké jsou standardní rozměry betonových patek pro dřevostavby?
Betonové patky mají rozměry od 25×25 cm do 40×40 cm u čtvercových verzí, u kruhových se průměr pohybuje mezi 20 a 30 cm.
Otázka: Jaká je minimální hloubka betonových patek u dřevostavby?
Minimální nezámrzná hloubka betonových patek je 60 cm, doporučuje se až 80 cm, aby nedocházelo k poškození mrazem.
Otázka: Jaký je rozdíl mezi betonovou patkou a základovou deskou?
Betonová patka je bodový základ určený pro lehčí konstrukce, zatímco základová deska je plošný základ vhodný pro těžší stavby s vysokým zatížením.
Otázka: Jak správně vyrobit betonové patky pro dřevostavbu?
Výkop musí mít minimálně 60 cm hloubky, beton třídy C16/20 se nalije do bednění, do čerstvého betonu se osadí kotevní prvek a beton se nechá vytvrdnout minimálně 7 dní.
Otázka: Jaké typy kotevních patek existují?
K dispozici jsou kotevní patky typů U, L, T, a jejich varianty s pevnou nebo stavitelnou deskou pro trámky o rozměrech od 60 do 190 mm.
Otázka: Jaké spojovací materiály se používají k upevnění dřevěných prvků do kotevních patek?
Používají se ocelové kotvy, šrouby do betonu a speciální vruty RAPI-TEC s válcovým osazením pro vysokou pevnost a bezpečné kotvení.
Otázka: Jak zajistit ochranu proti vlhkosti u betonových patek?
Klíčové je správné spádování terénu, drenážní systém okolo základů, použití parozábrany a štěrkového lože s geotextilií pod patkami.
Otázka: Jaký je optimální průlezný prostor pod dřevostavbou na betonových patkách?
Minimální výška průlezného prostoru by měla být 60 cm, což umožňuje dostatečné větrání a snižuje riziko vlhkostních problémů.
Otázka: Jaká je cena kotevní patky pro dřevostavbu?
Cena betonových kotevních patek se pohybuje od 41 Kč za pevnou patku typu U do 360 Kč za šroubovou patku T bez DPH.
Otázka: Jaké chyby se často dělají při výrobě betonových patek?
Časté chyby zahrnují nedostatečnou hloubku výkopu, použití nevhodné třídy betonu, chybné kotvení a nedostatečnou ochranu proti vlhkosti.
Otázka: Jaké jsou dopady různých typů podloží na návrh betonových patek?
Podmáčené a jílovité podloží vyžaduje větší rozměry patek a statický posudek; na stabilním písčitém podloží lze použít menší patky.
Otázka: Jak dlouho trvá vytvrzení betonu u základových patek?
Beton by měl vytvrdnout minimálně 7 dní před zatížením konstrukcí, aby dosáhl potřebné pevnosti.
Otázka: Jaká je dlouhodobá životnost betonových patek?
Při správné výrobě, kotvení a ochraně proti vlhkosti mají betonové patky životnost desítky let bez výrazných poruch.
Otázka: Je možné použít prefabrikované betonové patky?
Ano, prefabrikované betonové patky lze použít pro rychlejší výstavbu, ale musí splňovat požadavky na rozměry, pevnost a ochranu proti vlhkosti.
Návod na výrobu betonových patek pro základy dřevostavby
Výkop se provede do nezámrzné hloubky alespoň 60 cm, připraví se štěrkové lože, na které se umístí bednění. Beton třídy C16/20 se rovnoměrně nalije, do čerstvého betonu se vloží kotevní patka. Beton se nechá vytvrdnout minimálně 7 dní, poté se může pokračovat s kotvením dřevěných prvků.
Jaké chyby se často dělají při betonových patkách pro dřevostavby
Nejčastější chyby jsou příliš mělký výkop, použití slabšího betonu než C16/20, špatné kotvení nebo absence drenáže a parozábrany, což vede k předčasnému poškození základu a riziku vlhkostních problémů.
